Quel est l’élément le plus important dans le diagnostic des moteurs brushless à courant continu ? Mesure d’un moteur BLDC

Mesure d’un moteur BLDC – comment contrôler un moteur brushless à courant continu et identifier la cause de la panne ?

La mesure d’un moteur BLDC consiste à évaluer simultanément les enroulements, les capteurs de position du rotor, l’électronique de commande ainsi que les formes d’onde de tension et de courant du système d’entraînement. En pratique, il ne suffit pas de contrôler uniquement la résistance des enroulements, car un moteur brushless à courant continu ne fonctionne correctement que lorsque la mécanique, le magnétisme, le retour d’information et la commutation électronique coopèrent au bon moment. C’est pourquoi un diagnostic efficace du moteur BLDC doit inclure aussi bien la mesure des enroulements du moteur BLDC que la mesure des capteurs dans le moteur BLDC, le contrôle du contrôleur et l’analyse des signaux à l’oscilloscope.

Les moteurs BLDC sont couramment utilisés dans l’automatisation industrielle, les entraînements de précision, les servomoteurs, les équipements de transport, les ventilateurs, les pompes, les machines d’emballage, les systèmes de positionnement et les systèmes nécessitant un haut rendement. Leurs avantages sont l’absence de balais, une usure mécanique réduite, une dynamique élevée et un bon contrôle du couple. En même temps, la panne d’un tel entraînement peut être plus difficile à diagnostiquer que celle d’un moteur à balais classique, car le problème peut provenir non seulement du moteur lui-même, mais aussi du capteur Hall, de l’encodeur, du contrôleur BLDC, de l’étage de puissance, des câbles de signal ou de l’algorithme de commutation.

Pour le service maintenance, le plus important est de distinguer rapidement si la cause du problème se trouve dans le moteur BLDC lui-même, l’électronique de commande, le système de retour d’information ou les conditions de travail de la machine. Un diagnostic erroné peut entraîner le remplacement inutile d’un moteur fonctionnel, le retour de la même panne après le redémarrage de la machine ou l’endommagement d’autres éléments de l’entraînement.

Confiez la mesure d’un moteur BLDC et vérifiez si le problème se situe dans les enroulements, les capteurs de position, le contrôleur ou l’étage de puissance avant que la panne n’arrête la production plus longtemps.

Appelez : +48 717 500 983

Que comprend le diagnostic d’un moteur BLDC et pourquoi la seule mesure des enroulements ne suffit-elle pas ?

Pourquoi un moteur BLDC nécessite-t-il un diagnostic global ?

Un moteur BLDC, c’est-à-dire un moteur brushless à courant continu, est une construction synchrone dans laquelle le champ magnétique tournant du stator n’est pas créé par un commutateur mécanique et des balais, mais par une commutation précise des phases au moyen de l’électronique de puissance. Dans un tel système, le contrôleur assure la fonction de commutateur électronique, et le moment de commutation des phases dépend de l’information sur la position du rotor.

Cela signifie que le diagnostic d’un moteur BLDC doit couvrir non seulement le moteur lui-même, mais l’ensemble du système d’entraînement. Même si les enroulements présentent une résistance correcte, le moteur peut ne pas fonctionner correctement lorsque le contrôleur interprète mal la position du rotor, qu’un des capteurs Hall génère un signal perturbé, que l’encodeur perd des impulsions ou qu’un des interrupteurs à transistor de l’étage de puissance ne commute pas la phase au bon moment.

Dans la pratique industrielle, il est particulièrement important de vérifier les relations entre trois domaines :

• l’état électrique du moteur, c’est-à-dire la résistance, l’inductance, la symétrie et l’isolation des enroulements,
• le retour d’information, c’est-à-dire les capteurs Hall, l’encodeur, le resolver ou la méthode Back EMF,
• l’électronique de commande, c’est-à-dire le contrôleur BLDC, l’étage de puissance, les transistors, les signaux de grille et les formes d’onde sur les phases U, V, W.

Une telle approche permet d’éviter une situation dans laquelle le moteur est considéré comme défectueux uniquement parce que l’entraînement ne démarre pas, alors que la cause réelle est une erreur du capteur de position, un câble de signal endommagé, une commutation incorrecte ou une panne du contrôleur.

Quels symptômes indiquent un problème avec un moteur BLDC ?

La panne d’un moteur BLDC se limite rarement à un seul symptôme évident. Très souvent, les symptômes ressemblent à des problèmes de contrôleur, de variateur de fréquence, de servovariateur, de système d’alimentation ou d’électronique de commande. C’est pourquoi, avant de remplacer un sous-ensemble, il vaut la peine d’effectuer des mesures du moteur brushless à courant continu et de confirmer quel élément provoque réellement le défaut.

Les symptômes les plus fréquents des problèmes de moteur BLDC sont :

• absence de démarrage malgré l’application du signal de commande,
• à-coups au démarrage,
• fonctionnement irrégulier à basse vitesse,
• baisse du couple de travail sous charge,
• arrêt du moteur dans une position déterminée du rotor,
• surchauffe du moteur ou du contrôleur,
• erreurs du contrôleur liées à la surcharge, à la position, au courant ou à la commutation,
• fonctionnement instable de la machine après remplacement du contrôleur ou du moteur,
• perturbations des signaux provenant des capteurs de position,
• dommages en cascade des composants de l’étage de puissance.

Un symptôme particulièrement caractéristique des problèmes d’enroulements est la baisse du couple, les problèmes de démarrage et le fonctionnement irrégulier des phases. En revanche, en cas de défaillance des capteurs Hall ou de l’encodeur, le moteur peut tenter de démarrer, mais effectuer de courts mouvements chaotiques, s’arrêter ou générer une erreur de position. En cas de panne des interrupteurs à transistor dans le contrôleur, il peut apparaître une absence d’une phase, une forme d’onde de tension irrégulière, un courant excessif ou une détérioration rapide d’autres éléments dans la même branche de courant.

Quels paramètres du moteur BLDC faut-il vérifier en premier ?

Les paramètres les plus importants d’un moteur BLDC dans le diagnostic sont la résistance des enroulements, l’inductance des phases, la symétrie des mesures entre les phases, l’état de l’isolation, la correction des signaux des capteurs de position et la conformité des formes d’onde générées par le contrôleur. La mesure doit être effectuée avec le contrôleur déconnecté, car l’électronique de puissance peut fausser les résultats ou être endommagée lors d’une procédure de test incorrecte.

Mesure de la résistance des enroulements des phases U, V, W

La mesure de base des enroulements d’un moteur BLDC comprend le contrôle de la résistance entre les phases U, V et W. Dans un moteur triphasé, les valeurs doivent être proches, car chaque enroulement de phase doit présenter des paramètres physiques similaires. Une différence importante entre les phases peut indiquer un court-circuit entre spires, une coupure dans l’enroulement, une connexion endommagée ou un problème dû à une surchauffe du moteur.

Il faut garder à l’esprit que, dans de nombreux moteurs BLDC, les résistances des enroulements sont très faibles, de sorte qu’un multimètre ordinaire peut ne pas suffire pour une évaluation fiable. Dans ce cas, une mesure plus précise des faibles résistances est nécessaire, de préférence en tenant compte de la qualité des cordons de mesure et de la répétabilité du résultat. La simple information qu’il y a une continuité n’est pas suffisante dans un diagnostic professionnel.

Mesure de l’inductance et évaluation de la symétrie des phases

La deuxième étape importante est la mesure de l’inductance des différentes phases. C’est justement la comparaison de la résistance et de l’inductance qui donne une image plus complète de l’état des enroulements. Un moteur peut présenter une résistance apparemment correcte tout en ayant un problème visible uniquement lors de la mesure de l’inductance, en particulier en cas de courts-circuits entre spires ou de détérioration locale de l’isolation des enroulements.

L’absence de symétrie dans les mesures de phase est l’un des signaux d’alerte les plus importants. Dans un moteur BLDC fonctionnant correctement, le champ magnétique doit être généré de manière uniforme. Si une phase présente des paramètres différents, l’entraînement peut perdre du couple, surchauffer, consommer davantage de courant ou provoquer des erreurs du contrôleur au démarrage et en fonctionnement sous charge.

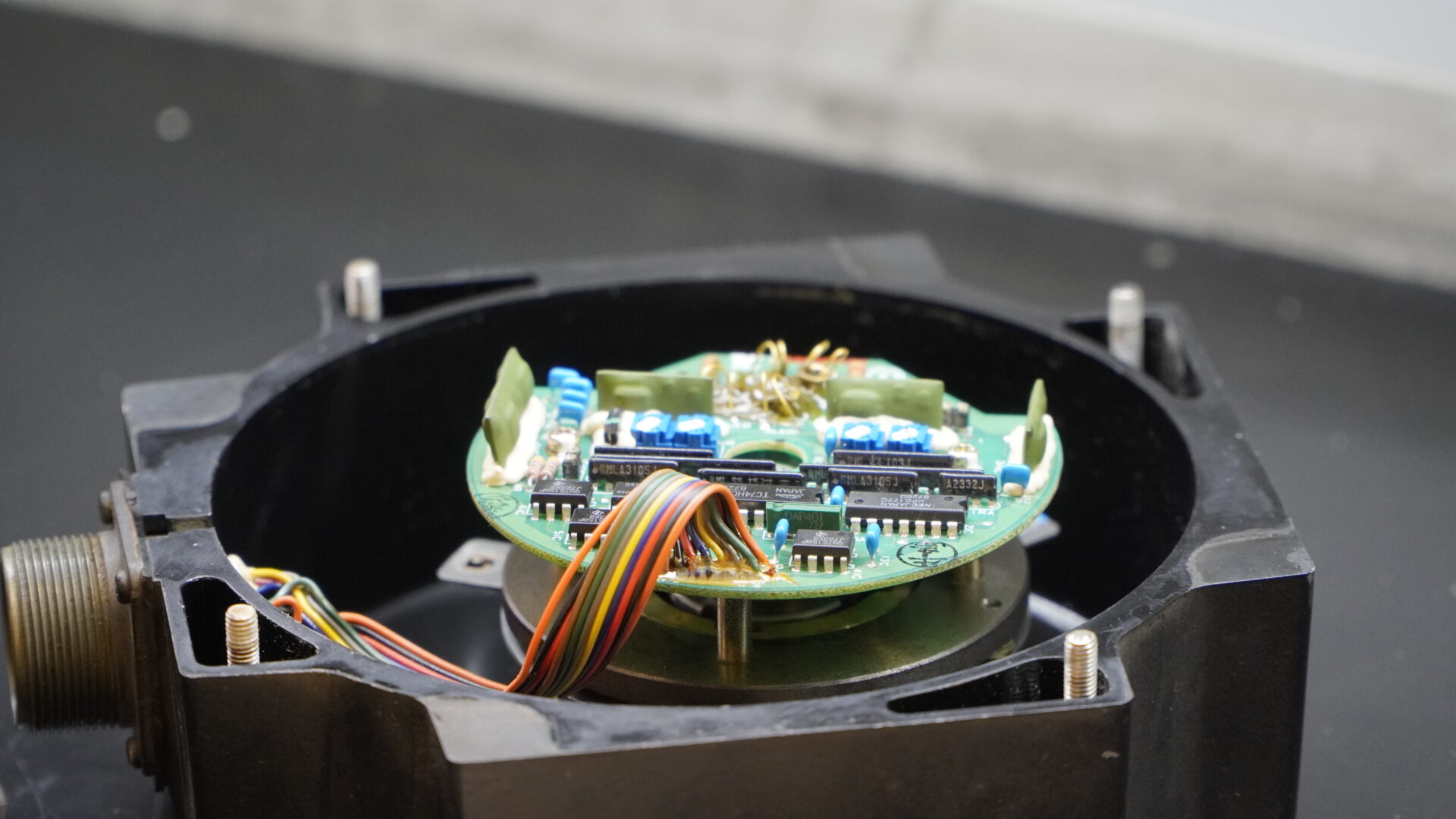

Mesure des capteurs dans un moteur BLDC

La mesure des capteurs dans un moteur BLDC est aussi importante que le diagnostic des enroulements. Un moteur brushless à courant continu doit savoir où se trouve le rotor par rapport aux bobines du stator. Sans cette information, le contrôleur n’est pas en mesure d’activer les phases appropriées au bon moment.

Selon la construction du moteur, différentes méthodes sont utilisées pour déterminer la position du rotor :

• les capteurs Hall, qui génèrent généralement trois signaux logiques correspondant aux états successifs de commutation,
• les encodeurs optiques ou magnétiques, qui permettent de déterminer précisément la position angulaire du rotor,
• la méthode sensorless Back EMF, qui utilise la force contre-électromotrice induite dans la phase inactive,
• les modèles mathématiques et les algorithmes d’estimation, y compris les solutions basées sur le filtrage des signaux, par exemple avec l’utilisation du filtre de Kalman.

Si un capteur Hall, un encodeur ou un câble de signal fonctionne de manière instable, le contrôleur peut recevoir une information incorrecte sur la position du rotor. Le moteur peut alors donner des à-coups, s’arrêter, fonctionner de manière irrégulière ou générer une erreur malgré des enroulements corrects.

Vous avez un problème avec un entraînement BLDC dans votre machine ? Confiez la mesure d’un moteur BLDC afin de confirmer si la cause de la panne se trouve dans les enroulements, les capteurs de position, le contrôleur, l’électronique de puissance ou les conditions de fonctionnement du système.

Comment contrôler un moteur BLDC étape par étape en conditions de service ?

Première étape : déconnexion du moteur du contrôleur et première évaluation du système

Avant de commencer les mesures, le moteur BLDC doit être déconnecté du contrôleur en toute sécurité. C’est important à la fois pour la sécurité de la mesure et pour la fiabilité des résultats. L’électronique de commande, les transistors de puissance, les filtres, les protections et les connexions internes du contrôleur peuvent influencer les relevés si la mesure est effectuée sans séparation entre le moteur et le système de commande.

Le diagnostic initial doit inclure :

• le contrôle des câbles d’alimentation et de signal,
• l’évaluation des connecteurs, broches, blindages et connexions de masse,
• le contrôle des traces de surchauffe, d’humidité, de saleté ou de dommages mécaniques,
• la vérification si le problème apparaît toujours ou seulement sous charge,
• la vérification de l’historique des erreurs du contrôleur, du variateur de fréquence ou du servovariateur.

Dès cette étape, il est souvent possible de réduire le champ de recherche. Si la machine s’arrête uniquement sous charge plus élevée, la cause peut être une baisse du couple, un problème sur une phase, une commutation incorrecte ou une détérioration de l’étage de puissance. Si l’entraînement ne démarre pas du tout, il faut contrôler particulièrement soigneusement les capteurs de position, l’alimentation du contrôleur, les câbles de signal et les enroulements.

Deuxième étape : mesure des enroulements du moteur BLDC

La mesure des enroulements du moteur BLDC doit inclure au minimum la résistance et l’inductance de chaque phase. Dans un moteur triphasé, on compare les mesures entre les points U, V, W. L’objectif n’est pas seulement d’obtenir des valeurs numériques, mais surtout d’évaluer la symétrie.

Lors du diagnostic, il convient de prêter attention aux situations suivantes :

• une phase présente une résistance nettement différente – court-circuit, coupure ou connexion endommagée possible,
• l’inductance d’une phase diffère des autres – court-circuit entre spires ou détérioration locale de l’enroulement possible,
• les résultats sont instables – problème possible avec le connecteur, le câble, la température ou un dommage mécanique,
• le moteur présente des enroulements corrects, mais ne démarre pas – il faut passer au diagnostic des capteurs et du contrôleur.

Dans les moteurs biphasés, la procédure peut être différente de celle des moteurs triphasés, car certaines constructions nécessitent un pôle de démarrage supplémentaire. Si le rotor s’arrête dans une position défavorable, l’entraînement peut avoir des difficultés à démarrer. L’interprétation des mesures doit donc tenir compte de la construction concrète du moteur, et pas seulement du principe général de fonctionnement du BLDC.

Troisième étape : diagnostic des capteurs Hall, de l’encodeur ou du Back EMF

Après confirmation de la symétrie des enroulements, il faut vérifier si le contrôleur reçoit une information correcte sur la position du rotor. Dans les moteurs équipés de capteurs Hall, on analyse le plus souvent trois signaux logiques qui changent d’état lors de la rotation du rotor. Leur séquence doit être stable, répétable et conforme au cycle de commutation attendu.

Dans le cas des encodeurs optiques ou magnétiques, le diagnostic consiste à vérifier les impulsions, les fronts des signaux, les canaux A et B, l’éventuel canal Z ainsi que la qualité des formes d’onde. Les perturbations, pertes d’impulsions ou décalages de signaux peuvent provoquer une mauvaise évaluation de la position du rotor et, par conséquent, des problèmes de couple, de vitesse et de stabilité de fonctionnement.

Dans les systèmes sans capteur, le contrôleur utilise la méthode Back EMF, c’est-à-dire l’analyse de la force contre-électromotrice induite dans la phase actuellement inactive. La commutation s’effectue sur la base des variations de cette valeur, par exemple au moment du passage par zéro. Ce type de diagnostic nécessite l’analyse des formes d’onde et des conditions de fonctionnement, car à très basse vitesse, le signal Back EMF peut être faible et difficile à interpréter.

Dans les solutions les plus avancées, la position du rotor peut être estimée par des modèles mathématiques utilisant les courants et tensions mesurés. Ces systèmes peuvent compenser les erreurs de mesure, mais ils exigent en même temps une chaîne de mesure opérationnelle, des paramètres moteur corrects et une électronique de commande fonctionnant correctement.

Appelez : +48 717 500 983

Quatrième étape : diagnostic du contrôleur, des interrupteurs de puissance et des formes d’onde à l’oscilloscope

Si les enroulements et les capteurs de position sont fonctionnels, le diagnostic doit inclure le contrôleur BLDC. C’est lui qui décide quand et dans quelle séquence activer les différentes phases. Dans un système BLDC triphasé, six interrupteurs de commutation fonctionnent généralement, le plus souvent basés sur des transistors de puissance. La défaillance d’un seul interrupteur peut perturber le fonctionnement de tout l’entraînement et, dans de nombreux cas, entraîner des dommages en cascade d’autres composants dans la même branche de courant.

Un oscilloscope est indispensable pour vérifier le contrôleur. Le diagnostic peut inclure :

• la mesure des formes d’onde de tension aux bornes du moteur U, V, W,
• le contrôle des signaux de grille des transistors,
• l’analyse de la correction de la séquence de commutation,
• l’évaluation des formes d’onde PWM,
• la comparaison des signaux avec l’algorithme de commande attendu,
• la vérification des différences entre une commande trapézoïdale et une commande sinusoïdale.

Dans une commande trapézoïdale, on attend des formes d’onde différentes de celles d’une commande sinusoïdale. La personne effectuant le diagnostic doit donc savoir quel type de commande utilise l’entraînement concerné. Sans cette information, il est facile d’interpréter à tort une forme d’onde correcte comme incorrecte, ou inversement.

Dans la pratique du service, il est également très important de vérifier si le problème ne provient pas de l’alimentation, de surcharges mécaniques, de câbles endommagés, de perturbations électromagnétiques ou d’erreurs de communication industrielle. Un moteur BLDC fonctionne souvent comme partie d’un système plus vaste auquel participent des automates PLC, des panneaux HMI, des modules E/S, des alimentations, des convertisseurs, des variateurs de fréquence, des servovariateurs et des systèmes de sécurité.

Que peut-il se passer si le diagnostic du moteur BLDC est effectué superficiellement ?

Un diagnostic superficiel du moteur BLDC peut entraîner des erreurs coûteuses. Le scénario le plus fréquent est le remplacement d’un moteur qui n’était pas la cause principale de la panne. Après le redémarrage de la machine, le problème revient, car l’élément réellement défectueux était le capteur de position, le contrôleur, le câble de signal, l’étage de puissance ou une erreur de commutation mal interprétée.

Les conséquences d’un diagnostic imprécis peuvent inclure :

• l’achat inutile d’un nouveau moteur BLDC,
• l’allongement de l’arrêt de production,
• des arrêts machine répétés,
• l’endommagement du contrôleur après raccordement d’un moteur non contrôlé,
• l’endommagement du moteur par un étage de puissance défectueux,
• des coûts de maintenance plus élevés,
• un risque de panne d’autres éléments d’automatisation industrielle.

Pour une usine de production, l’élément le plus coûteux n’est souvent pas le moteur lui-même, mais le temps pendant lequel la machine ne fonctionne pas. C’est pourquoi une mesure professionnelle d’un moteur BLDC doit répondre non seulement à la question de savoir si le moteur est endommagé, mais aussi pourquoi le système ne fonctionne pas correctement et quels éléments doivent être vérifiés avant le redémarrage.

Quand confier une mesure professionnelle d’un moteur BLDC ?

Il vaut la peine de confier une mesure professionnelle d’un moteur BLDC lorsque l’entraînement ne démarre pas, fonctionne de manière irrégulière, perd du couple, génère des erreurs du contrôleur, surchauffe ou provoque des arrêts cycliques de la machine. C’est particulièrement important lorsque le moteur BLDC fonctionne dans une application critique pour la production et qu’un diagnostic erroné peut signifier plusieurs heures d’arrêt ou l’endommagement d’un contrôleur coûteux.

La mesure d’un moteur brushless à courant continu doit également être effectuée avant de reconnecter le moteur au contrôleur après une panne de l’étage de puissance. Si le moteur présente un court-circuit entre spires, une asymétrie des phases ou un capteur de position endommagé, le redémarrage peut entraîner la détérioration d’autres transistors, de l’alimentation, du variateur de fréquence ou du servovariateur.

Chez RGB Elektronika, nous réalisons le diagnostic des moteurs et des systèmes d’entraînement utilisés dans l’automatisation industrielle. Nous vérifions non seulement le moteur BLDC lui-même, mais aussi les éléments qui influencent son fonctionnement : enroulements, capteurs de position, encodeurs, électronique de commande, étages de puissance et signaux de commande. Cela permet d’établir plus rapidement si le problème concerne le moteur, le contrôleur, les câbles, le retour d’information ou les conditions de fonctionnement de la machine.

Si le moteur BLDC ne fonctionne pas correctement, ne limitez pas le diagnostic à une seule mesure. Confiez la mesure d’un moteur BLDC et vérifiez si la cause de la panne se trouve dans les enroulements, les capteurs, la commutation électronique, le contrôleur ou l’étage de puissance. Cela permet de réduire le risque de remplacement erroné de pièces, de raccourcir l’arrêt et de remettre la machine en service de manière plus sûre.

Appelez : +48 717 500 983

Bibliographie :

• R. Solis, L. Torres, P. Pérez, “Review of Methods for Diagnosing Faults in the Stators of BLDC Motors”, Processes, 2023, 11(1), 82, doi: https://doi.org/10.3390/pr11010082. [En ligne]. https://www.mdpi.com/2227-9717/11/1/82 [consulté le : 04.05.2026]
• K. Zajkowski, S. Duer, “Disgnostyka silnika BLDC i układu sterowania”, Autobusy n° 5, 5.2012. [En ligne]. https://yadda.icm.edu.pl/baztech/element/bwmeta1.element.baztech-article-BWAW-0013-0082/c/Zajkowski_Diagnostyka.pdf [consulté le : 04.05.2026]
