Que permet de détecter la mesure des vibrations d’un moteur électrique ? Diagnostic prédictif des moteurs industriels

La mesure des vibrations d’un moteur électrique permet de détecter les défauts mécaniques et électromécaniques en cours de développement avant qu’ils ne provoquent une panne de la machine. Grâce à l’analyse vibratoire, il est possible d’évaluer l’état des roulements, de détecter le balourd du rotor, la position excentrée du rotor par rapport au stator, les jeux mécaniques, les problèmes de ventilateur ainsi que les changements inquiétants dans le fonctionnement de l’entraînement. En pratique, c’est l’une des méthodes clés du diagnostic prédictif du moteur, car elle permet de planifier la maintenance sur la base de l’état technique réel, et non seulement après l’apparition d’une panne.

Dans les usines industrielles, les moteurs électriques fonctionnent souvent comme des éléments d’entraînements critiques. Ils alimentent des convoyeurs, pompes, ventilateurs, machines-outils, lignes d’emballage, systèmes de transport, applications avec variateurs de fréquence, servocommandes, démarreurs progressifs et automates PLC. Lorsqu’un tel moteur commence à fonctionner de manière instable, les conséquences ne se limitent pas au seul entraînement. Des vibrations non traitées peuvent entraîner la dégradation des roulements, l’endommagement de l’isolation des enroulements, une surcharge mécanique, des erreurs de positionnement, l’arrêt du processus et un arrêt de production coûteux.

C’est pourquoi la mesure des vibrations du moteur ne doit pas être considérée comme un contrôle supplémentaire effectué uniquement après une panne. Dans la maintenance moderne, c’est un outil de prévision des problèmes, de planification des interventions de service et de réduction du risque d’arrêt de production.

Confiez la mesure des vibrations d’un moteur électrique et vérifiez si les vibrations ne sont pas le premier signal d’une panne en développement.

Appelez : +48 717 500 983

Que détecte la mesure des vibrations d’un moteur électrique et pourquoi est-elle importante pour la maintenance ?

Pourquoi les vibrations sont-elles l’un des premiers signaux d’usure du moteur ?

Les vibrations dans un moteur électrique apparaissent lorsque les éléments rotatifs, montés sur roulements ou coopérant mécaniquement commencent à fonctionner en dehors de leur plage correcte. La cause peut être un roulement usé, un balourd, un défaut d’alignement, une position excentrée du rotor par rapport au stator, un ventilateur endommagé, un desserrage de la fixation ou une dégradation progressive des composants mécaniques.

Les éléments les plus exposés du moteur sont généralement les roulements. Leur état est difficile à évaluer visuellement, car ils sont enfermés dans le carter du moteur et fonctionnent sous charge, température, lubrification et contraintes mécaniques. Dans de nombreux cas, l’utilisateur découvre l’endommagement du roulement seulement lorsque du bruit apparaît, que la température augmente, qu’un battement est perceptible ou que la machine s’arrête.

Le diagnostic vibratoire permet de détecter ces changements plus tôt. L’enregistrement des vibrations montre si le comportement du moteur s’écarte de l’état normal, tandis que l’analyse des tendances permet d’évaluer si le problème progresse et nécessite une intervention de service.

Quelles pannes peut-on détecter par la mesure des vibrations du moteur ?

La mesure et l’analyse des vibrations permettent de détecter non seulement le fait que le moteur fonctionne de manière incorrecte, mais aussi d’indiquer la source possible du problème. Pour la maintenance, c’est essentiel, car l’usure d’un roulement nécessite une réaction différente du balourd du rotor, tandis qu’un problème de montage, d’accouplement ou de système d’entraînement exige encore une autre approche.

Endommagement des roulements

Les roulements endommagés font partie des causes les plus fréquentes d’augmentation des vibrations du moteur. Le problème peut résulter de l’usure des pistes, de l’endommagement des éléments roulants, d’un manque de lubrification adéquate, d’une contamination, d’une surcharge ou d’un fonctionnement dans des conditions environnementales défavorables.

Les symptômes peuvent inclure une amplitude de vibration accrue, une modification du spectre de fréquence, une augmentation du bruit, une température de fonctionnement plus élevée et un fonctionnement instable de l’entraînement. La détection précoce d’un tel état permet de planifier le remplacement des roulements avant l’endommagement de l’arbre, du carter, du ventilateur ou de l’accouplement.

Balourd du rotor et du ventilateur

Le balourd apparaît lorsque la masse de l’élément rotatif n’est pas répartie uniformément par rapport à l’axe de rotation. Il peut concerner le rotor, le ventilateur, la poulie, l’accouplement ou les éléments de transmission de l’entraînement. Il en résulte une charge cyclique des roulements et de la structure de la machine, ce qui, en cas de fonctionnement prolongé, entraîne une usure accélérée.

En pratique, le balourd peut se manifester par des vibrations perceptibles, une augmentation du bruit, le desserrage des connexions mécaniques, la fissuration des éléments de fixation et une réduction de la durée de vie des roulements. La mesure des vibrations d’un moteur électrique aide à confirmer si la source du problème est le moteur lui-même ou les éléments coopérant avec l’entraînement.

Position excentrée du rotor par rapport au stator

L’excentricité signifie que le rotor n’est pas parfaitement coaxial par rapport au stator. Elle peut être statique, dynamique ou mixte. Dans ce cas, l’entrefer change et le fonctionnement de la machine électrique devient moins stable, tant sur le plan mécanique qu’électromagnétique.

Ce phénomène peut générer des harmoniques liées à la fréquence de rotation du rotor, à la construction de la machine et au nombre d’encoches. Dans le diagnostic avancé du moteur, l’analyse spectrale permet d’identifier des signaux caractéristiques indiquant une asymétrie magnétique et une géométrie de fonctionnement incorrecte du système rotor-stator.

Jeux mécaniques et dégradation des éléments de l’entraînement

Des vibrations élevées peuvent également résulter de jeux dans la fixation du moteur, de l’usure de l’accouplement, de problèmes de fondation, d’un mauvais alignement ou de la dégradation des éléments de transmission de l’entraînement. Dans ces cas, le problème ne se situe pas toujours dans le moteur lui-même, mais le moteur devient l’endroit où les symptômes sont bien visibles lors de la mesure.

C’est pourquoi un diagnostic professionnel du moteur ne doit pas se limiter à constater simplement que les vibrations sont élevées. Il est important de déterminer si la source du problème est le roulement, le rotor, le ventilateur, l’accouplement, le bâti de la machine, le système d’alimentation, le variateur de fréquence ou les conditions de fonctionnement de l’ensemble de l’application.

Que signifient la fréquence des vibrations et l’amplitude des vibrations ?

Dans le diagnostic vibratoire, deux paramètres ont une importance particulière : la fréquence des vibrations et l’amplitude des vibrations. La fréquence indique à quelle fréquence un phénomène vibratoire donné se répète, tandis que l’amplitude montre son intensité.

En simplifiant, on peut dire que la fréquence aide à répondre à la question : quelle peut être la source des vibrations ? L’amplitude, quant à elle, aide à évaluer : quelle est la gravité du problème et son niveau augmente-t-il ?

• L’augmentation de l’amplitude des vibrations peut indiquer une dégradation progressive d’un élément mécanique.
• La modification de la fréquence des composantes dominantes peut suggérer une autre source de défaut que celle observée jusqu’à présent.
• L’apparition de nouvelles harmoniques peut indiquer un défaut en développement qui n’était pas visible auparavant.
• La modification du niveau de bruit dans le spectre peut indiquer une détérioration de l’état technique général de la machine.

La plus grande valeur diagnostique ne provient pas d’une mesure unique, mais de la comparaison des résultats avec les mesures précédentes, l’état d’une machine en bon état, les caractéristiques de l’application et les conditions de fonctionnement. Cela permet de surveiller les vibrations dans le temps et de prendre des décisions de maintenance sur la base d’une tendance, et non d’une lecture ponctuelle.

Comment la mesure des vibrations réduit-elle le risque d’arrêts de production ?

Un arrêt non planifié de la machine ne représente pas seulement le coût de la réparation du moteur. Dans de nombreux sites industriels, cela signifie également une production perdue, l’arrêt de la ligne, des retards dans l’exécution des commandes, une charge supplémentaire pour l’équipe de maintenance et le risque d’endommagement d’autres éléments du système.

Le diagnostic prédictif du moteur permet de passer d’un modèle réactif à un modèle fondé sur l’état technique réel. Au lieu d’attendre qu’un roulement tombe en panne, il est possible de détecter plus tôt l’augmentation des vibrations, d’évaluer la tendance et de planifier l’intervention dans une fenêtre de maintenance appropriée.

En pratique, la mesure des vibrations aide à :

• détecter les défauts mécaniques en développement avant qu’ils n’arrêtent la machine,
• évaluer le degré d’usure des roulements, du ventilateur et des éléments rotatifs,
• réduire le risque de dommages secondaires,
• planifier la maintenance au lieu d’effectuer une réparation d’urgence,
• prolonger la durée de vie des moteurs et des éléments d’entraînement,
• limiter le coût de la production perdue,
• augmenter la sécurité de fonctionnement des machines critiques.

Comment se déroulent la mesure et l’analyse des vibrations dans le diagnostic prédictif du moteur ?

Quels capteurs utilise-t-on pour mesurer les vibrations ?

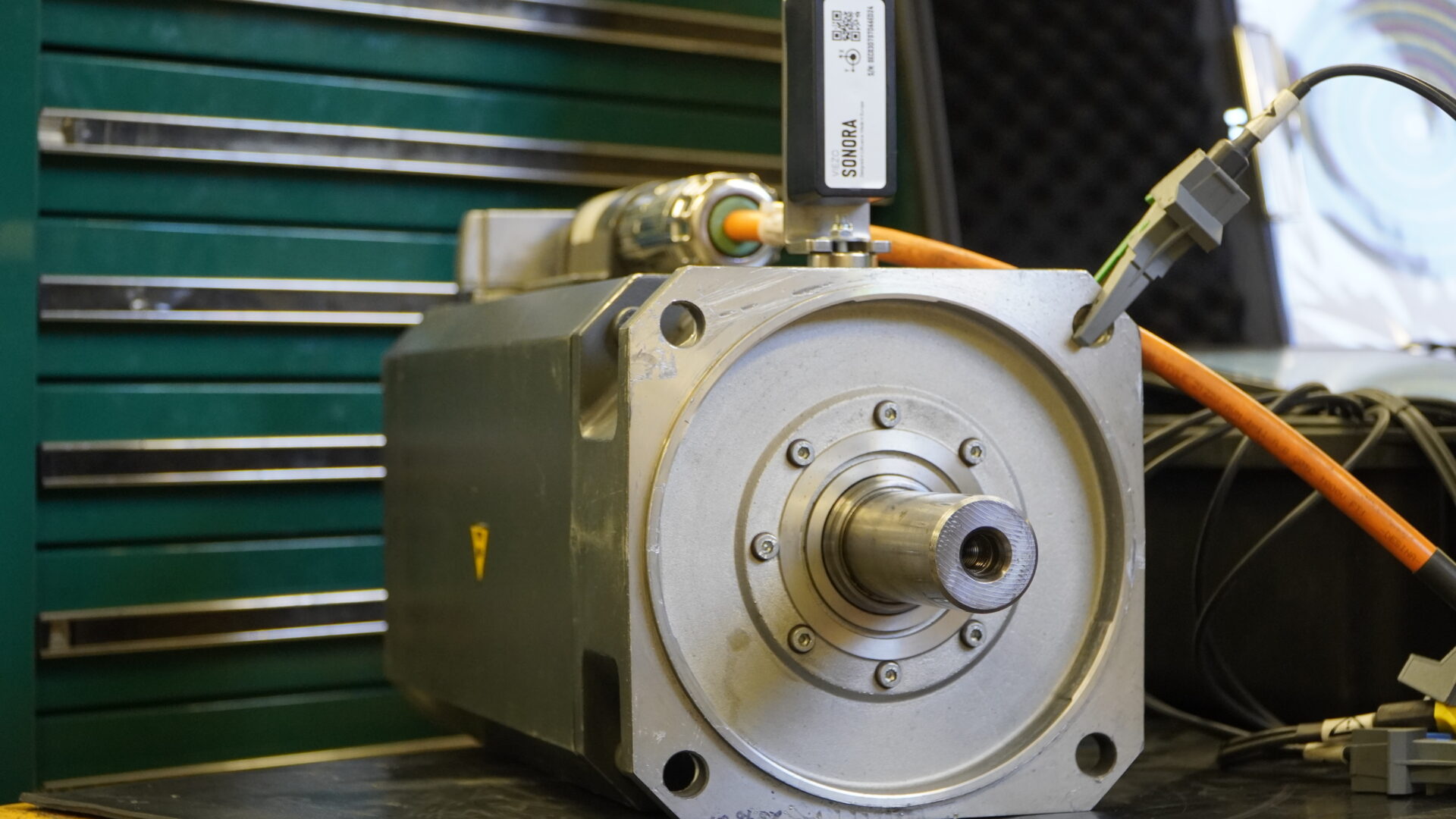

La mesure des vibrations est réalisée à l’aide de capteurs spécialisés qui enregistrent le mouvement, l’accélération ou le changement de position dans le temps. Dans le diagnostic des moteurs électriques, on utilise très souvent des accéléromètres piézoélectriques, mais ce ne sont pas les seules solutions.

Pour la mesure des vibrations, on peut notamment utiliser :

• des accéléromètres piézoélectriques,
• des accéléromètres capacitifs,
• des accéléromètres piézorésistifs,
• des capteurs MEMS,
• des capteurs d’accélération laser.

Les accéléromètres piézoélectriques utilisent l’effet piézoélectrique, c’est-à-dire l’apparition de charges électriques à la surface d’un matériau sous l’influence de contraintes mécaniques. Lorsque le capteur est soumis à des vibrations, l’élément de mesure se déforme et le signal généré peut être converti en information sur le niveau de vibration.

Dans les constructions MEMS, on peut rencontrer des systèmes avec une poutre suspendue fabriquée en matériau piézoélectrique. La poutre, fixée d’un côté, se déforme sous l’influence du mouvement, ce qui permet de détecter l’accélération. Pour enregistrer le mouvement dans différents plans, on utilise des systèmes permettant la mesure sur trois axes.

En quoi consiste l’analyse FFT dans le diagnostic vibratoire ?

L’enregistrement des vibrations n’est que la première étape du diagnostic. Le signal du capteur est converti de la forme analogique à la forme numérique, puis analysé à l’aide d’outils mathématiques. L’un des outils les plus importants est la transformée de Fourier rapide, c’est-à-dire la FFT.

La FFT transforme le signal du domaine temporel vers le domaine fréquentiel. Cela signifie qu’au lieu d’observer uniquement l’évolution des vibrations dans le temps, le diagnosticien obtient un spectre de fréquences. Dans ce spectre, il est possible de rechercher des fréquences caractéristiques, des harmoniques et des variations d’amplitude indiquant des défauts spécifiques.

Dans le diagnostic prédictif, c’est particulièrement important, car différents défauts peuvent laisser leurs traces caractéristiques dans le spectre. Les défauts de la cage du rotor, tels que des barres rompues ou des segments endommagés des anneaux de court-circuit, peuvent se manifester par des harmoniques de glissement autour de la fréquence d’alimentation et de ses multiples. Les problèmes d’excentricité du rotor peuvent générer des composantes liées à la fréquence de rotation et à la géométrie de la machine.

Grâce à cela, l’analyse des vibrations des moteurs électriques ne consiste pas uniquement à évaluer si le moteur vibre fortement ou faiblement. Son objectif est de reconnaître quel type de phénomène est responsable d’un signal donné et si son niveau indique une panne en développement.

Comment interpréter les résultats de la mesure des vibrations du moteur ?

L’interprétation des résultats exige de combiner les données de mesure avec la connaissance de la construction du moteur, des conditions de fonctionnement, du mode d’alimentation, de la charge et de l’historique des pannes. Le même niveau de vibrations peut avoir une signification différente dans un petit moteur auxiliaire et dans un entraînement critique fonctionnant en continu.

Lors de l’interprétation des résultats, on prend notamment en compte :

• le niveau d’amplitude des vibrations,
• la fréquence des composantes dominantes,
• la présence d’harmoniques et d’harmoniques de glissement,
• les changements par rapport aux mesures précédentes,
• la comparaison avec le spectre d’une machine en bon état,
• le niveau de bruit dans le signal,
• la vitesse de rotation et la fréquence d’alimentation,
• la construction du rotor, du stator et du système de roulement,
• l’influence du variateur de fréquence, de l’accouplement, du réducteur ou de la charge mécanique.

Il convient de souligner que le spectre diagnostique peut être riche et complexe. Dans les moteurs électriques, les phénomènes mécaniques ne sont pas les seuls importants : les phénomènes électromagnétiques, la saturation du circuit magnétique et les asymétries de fonctionnement de la machine comptent également. La non-linéarité du circuit magnétique peut rendre l’interprétation du spectre des signaux plus difficile, tout en fournissant des informations supplémentaires sur l’état technique du moteur.

C’est pourquoi un diagnostic vibratoire professionnel ne doit pas être réalisé uniquement par l’appareil de mesure lui-même, mais par une équipe capable de relier le résultat au fonctionnement réel de la machine, au système d’entraînement et aux conséquences pour la production.

Appelez : +48 717 500 983

Quand confier la mesure des vibrations d’un moteur électrique ?

Il est utile d’effectuer une mesure des vibrations aussi bien à titre préventif que lorsque les premiers symptômes de fonctionnement incorrect du moteur apparaissent. Dans de nombreux cas, un diagnostic rapide permet d’éviter qu’un petit problème de roulement ou de balourd ne conduise à une panne grave de l’entraînement.

Il est utile de confier la mesure des vibrations d’un moteur électrique lorsque l’on observe :

• des vibrations perceptibles du moteur ou de toute la machine,
• une augmentation du bruit pendant le fonctionnement,
• une suspicion d’usure des roulements,
• un échauffement inhabituel du moteur,
• des pannes répétées des roulements ou des accouplements,
• des problèmes après le remplacement du moteur, des roulements, du ventilateur ou de l’accouplement,
• un fonctionnement instable de l’entraînement avec variateur de fréquence,
• des vibrations après modernisation de la ligne ou modification des paramètres de fonctionnement,
• la nécessité d’évaluer l’état du moteur avant une rénovation planifiée,
• l’exigence de surveiller les entraînements critiques dans le cadre de la maintenance.

Il est également utile d’effectuer des mesures périodiques des vibrations des machines dans le cadre d’un plan préventif. Un diagnostic régulier permet de construire l’historique de l’état technique du moteur et de reconnaître plus rapidement les écarts par rapport au fonctionnement normal.

Mesure des vibrations, variateurs de fréquence, servocommandes, codeurs et systèmes de commande

Dans les lignes de production modernes, un moteur fonctionne rarement comme un élément isolé. Le plus souvent, il fait partie d’un système plus vaste comprenant des variateurs de fréquence, des servocommandes, des automates PLC, des panneaux HMI, des codeurs, des modules I/O, des démarreurs progressifs, des alimentations, des convertisseurs, de l’électronique de commande et des systèmes de puissance.

Les vibrations élevées peuvent influencer ces éléments directement ou indirectement. Les vibrations peuvent détériorer la stabilité des accouplements, provoquer des erreurs de positionnement, accélérer l’usure du codeur, influencer la qualité des signaux de mesure et conduire à des alarmes répétées dans le système de commande. Dans les applications avec variateur de fréquence, il est également important de relier les vibrations à la vitesse de rotation, à la plage de fréquences de fonctionnement et au caractère de la charge.

C’est pourquoi un diagnostic efficace du moteur doit prendre en compte non seulement le corps du moteur lui-même, mais aussi tout le contexte de l’application. Dans de nombreux cas, seule la combinaison de la mesure des vibrations, de l’analyse du fonctionnement de l’entraînement, de l’évaluation mécanique et de l’historique des erreurs permet d’identifier la cause réelle du problème.

La mesure professionnelle des vibrations d’un moteur électrique comme élément du diagnostic prédictif

Une mesure professionnelle des vibrations d’un moteur électrique fournit au service maintenance une information concrète : le moteur fonctionne-t-il de manière stable, présente-t-il des signes d’usure et faut-il planifier des actions de maintenance ? C’est particulièrement important pour les machines dont l’arrêt génère des coûts de production élevés.

En pratique, le service de mesure doit inclure non seulement la lecture des valeurs, mais aussi l’analyse des résultats, l’évaluation des causes possibles et la recommandation des actions suivantes. Pour un site industriel, le plus important n’est pas de constater simplement que des vibrations existent. L’essentiel est de déterminer ce qu’elles peuvent signifier, quels risques elles comportent et si elles exigent une réaction immédiate.

Sur la base de la mesure, il est possible de décider d’un diagnostic supplémentaire, du remplacement des roulements, du contrôle du ventilateur, de la vérification de l’alignement, de l’analyse de l’accouplement, de l’évaluation du fonctionnement du variateur de fréquence ou de la planification d’une rénovation du moteur. La maintenance peut ainsi agir plus rapidement, plus précisément et avec un risque plus faible de coûts inutiles.

Vous souhaitez vérifier si les vibrations du moteur sont encore acceptables ou si elles indiquent déjà une panne en développement ? Confiez la mesure et l’analyse des vibrations d’un moteur électrique avant que le problème n’arrête la machine.

La mesure des vibrations est l’un des outils les plus pratiques du diagnostic prédictif, car elle relie les données techniques à un objectif métier réel : maintenir la continuité de la production. Elle permet de détecter les défauts plus tôt, de planifier la maintenance de manière contrôlée et de limiter les conséquences des pannes, qui, dans les conditions industrielles, sont souvent beaucoup plus coûteuses que la réparation du moteur elle-même.

Appelez : +48 717 500 983

Bibliographie :

• A. Duda, “Diagnostic des moteurs asynchrones à cage en utilisant l’influence de la non-linéarité du circuit magnétique”. Thèse de doctorat, Université polytechnique de Cracovie, 2018. [En ligne]. https://repozytorium.biblos.pk.edu.pl/redo/resources/41689/file/suwFiles/DudaA_DiagnozowanieSilnikow.pdf [consulté le : 04.05.2026]
• J. Dwojak, I. Struzik, ” Diagnostic d’exploitation des moteurs électriques sur la base de leur propre expérience”, Zeszyty Problemowe – Maszyny Elektryczne, n° 85, 2010. [En ligne]. https://yadda.icm.edu.pl/baztech/element/bwmeta1.element.baztech-article-BPS2-0055-0063/c/ref_07_85.pdf [consulté le : 04.05.2026]
• J. Bernatt, T. Glinka, A. Polak, “Étude des vibrations des machines électriques”, Maszyny Elektryczne – Zeszyty Problemowe, n° 2, 2021. [En ligne]. https://yadda.icm.edu.pl/baztech/element/bwmeta1.element.baztech-9df13ab9-7b82-4f45-a708-9f90ab970ce1/c/Bernatt_Badanie_drgan_Maszyny_elektryczne_2_2021.pdf [consulté le :04.05.2026]
