Pourquoi le ventilateur EBM PAPST G3G250-GN44-01 n’atteint-il pas la bonne vitesse de rotation ? Diagnostic express

Si l’EBM PAPST G3G250-GN44-01 n’atteint pas la bonne vitesse de rotation, cela ne signifie pas automatiquement que le moteur est endommagé. Il faut d’abord vérifier la vitesse réelle à partir du signal TACH, le signal de consigne 0-10 V ou PWM ainsi que la tension de 230 VAC mesurée pendant le fonctionnement. Ce n’est qu’une fois la commande et l’alimentation vérifiées qu’il convient de rechercher la cause au niveau des roulements, de la roue, des conditions de débit, d’une surchauffe ou de l’électronique EC intégrée.

Cette approche est particulièrement importante en maintenance industrielle. Le remplacement d’un ventilateur parfaitement fonctionnel ne résoudra pas le problème si la faible vitesse provient de l’automate PLC, d’un signal analogique incorrect, d’une chute de tension dans l’installation ou d’un point de fonctionnement trop exigeant du système de ventilation.

Appelez-nous : +48 717 500 983

Pourquoi l’EBM PAPST G3G250-GN44-01 fonctionne-t-il à une vitesse trop faible ?

4500 tr/min est-elle la bonne vitesse pour le G3G250-GN44-01 ?

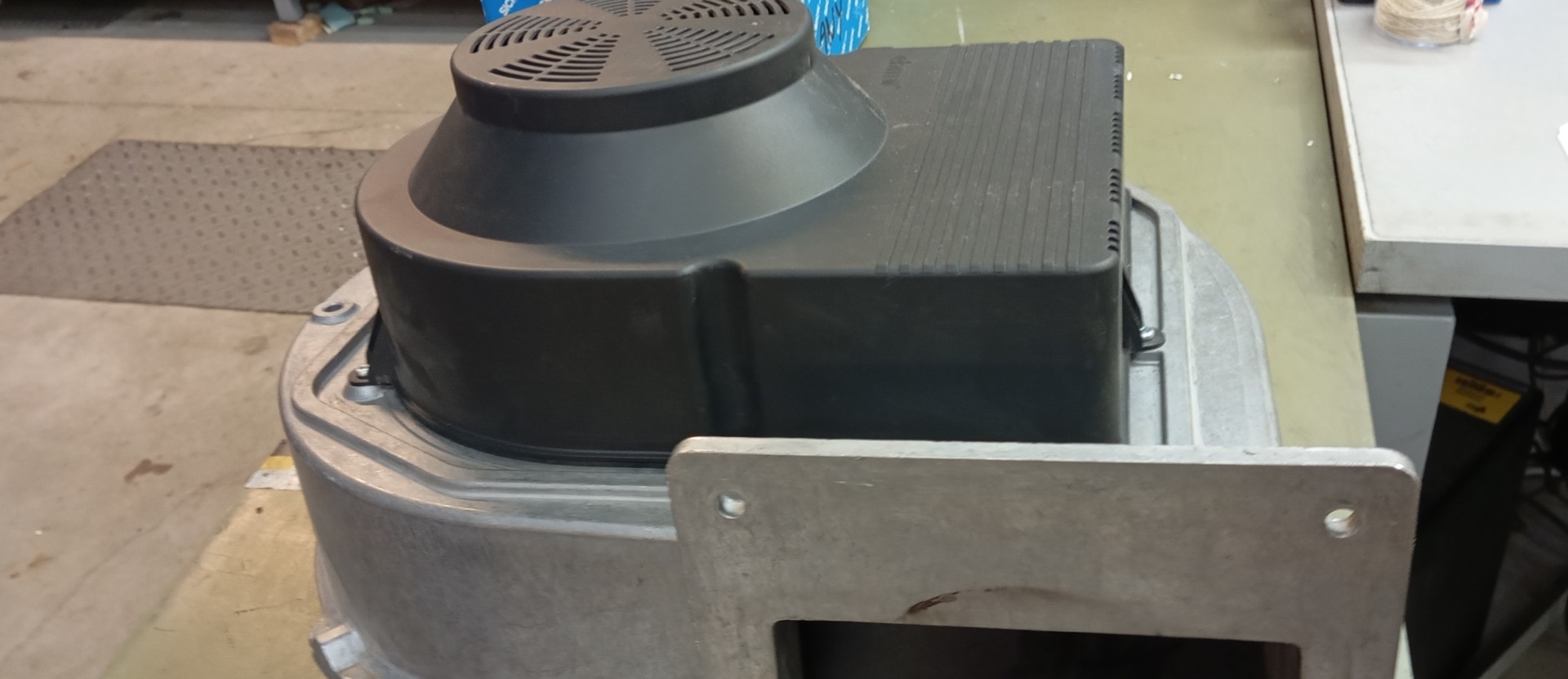

L’EBM PAPST G3G250-GN44-01 est un ventilateur radial EC utilisant le moteur M3G084-FA. Il est alimenté en monophasé sous une tension nominale de 230 VAC, 50/60 Hz, avec une plage admissible de 208-240 VAC.

Pour les données définies à charge maximale, le fabricant indique :

• une vitesse d’environ 4500 tr/min,
• une puissance absorbée de 860 W,
• un courant de 4,8 A à 208 V,
• un diamètre de roue de 250 mm,
• 7 pales,
• des roulements à billes.

Les données définies conformément aux exigences ErP mentionnent également une valeur de 4530 tr/min. Il ne faut toutefois pas la considérer comme la vitesse que le ventilateur doit atteindre dans chaque installation. Le point ErP est déterminé dans des conditions de mesure spécifiques, c’est pourquoi le diagnostic doit également tenir compte du point de fonctionnement réel de l’ensemble du système.

L’essentiel est de déterminer si l’appareil reçoit la bonne consigne de vitesse et s’il n’est pas limité par l’alimentation, la température, la mécanique ou les conditions de débit.

Un signal 0-10 V ou PWM incorrect peut-il limiter la vitesse ?

Oui. C’est l’un des premiers éléments à vérifier. Le G3G250-GN44-01 dispose d’une électronique EC intégrée et sa vitesse peut être commandée par une entrée analogique 0-10 VDC ou un signal PWM.

Règle de diagnostic importante : les deux entrées ne doivent pas être utilisées simultanément. Si l’installation envoie un signal à l’entrée analogique, il faut s’assurer que l’entrée PWM n’est pas commandée activement en même temps, et inversement.

L’entrée 0-10 V présente une impédance d’environ 100 kΩ, tandis que l’entrée PWM est prévue pour une fréquence de 1-6 kHz. Le diagnostic doit inclure une mesure directement au connecteur du ventilateur, et pas uniquement la lecture de la valeur de consigne dans le PLC, l’IHM ou le contrôleur maître.

Par exemple, le contrôleur peut afficher une demande de vitesse maximale alors qu’en raison d’une défaillance de la sortie analogique, d’un problème de masse GND, de la résistance des câbles ou du connecteur, une valeur incorrecte arrive au ventilateur.

Que faut-il vérifier avec une commande 0-10 V ?

• la tension réelle entre l’entrée 0-10 V et GND,
• la stabilité de la tension pendant le fonctionnement,
• la continuité des câbles et la qualité des connexions,
• si l’entrée PWM n’est pas commandée simultanément,
• si la source du signal fonctionne correctement avec l’entrée du ventilateur.

Que faut-il vérifier avec le PWM ?

• la fréquence du signal,
• le rapport cyclique,
• la qualité de la forme d’onde à l’oscilloscope,
• la connexion GND,
• l’absence de consigne de vitesse simultanée via 0-10 V.

À quoi ressemble le diagnostic du Baumüller DSG 45-M avant révision ?

La tension secteur doit être mesurée pendant le fonctionnement réel du ventilateur. Le simple fait de constater la présence de 230 VAC lorsque l’appareil est arrêté peut être insuffisant.

Le G3G250-GN44-01 est conçu pour fonctionner dans une plage de 208-240 VAC. Une chute de tension excessive peut déclencher la fonction de détection de sous-tension secteur. Il est donc utile d’observer également la tension lors du démarrage et lorsque l’installation est davantage chargée.

Il convient de contrôler :

• la tension L-N au niveau du ventilateur,
• l’état des bornes et des connecteurs,
• la continuité du conducteur neutre,
• la connexion de protection PE,
• les chutes de tension sur les câbles, contacteurs et éléments intermédiaires.

Si plusieurs récepteurs de la machine sont alimentés par le même circuit, une chute de tension périodique peut apparaître uniquement pendant une phase précise du cycle de production. C’est pourquoi, en cas de problèmes intermittents, il est utile d’effectuer la mesure au moment où la vitesse du ventilateur commence à diminuer.

La roue, les roulements ou le circuit d’air peuvent-ils provoquer une baisse de vitesse ?

Après avoir exclu la commande et l’alimentation, il faut passer à la partie mécanique. Le ventilateur peut recevoir une consigne de vitesse correcte sans atteindre la vitesse attendue en raison d’un couple résistant accru.

Les causes typiques sont :

• des roulements usés ou endommagés,
• l’encrassement de la roue,
• un corps étranger dans le circuit d’air,
• le frottement d’éléments rotatifs,
• un déséquilibre de la roue,
• des dommages mécaniques après le transport ou une panne,
• des vibrations excessives et une résonance de l’installation.

Lorsque l’appareil est arrêté et sécurisé contre tout redémarrage, il faut vérifier si le rotor tourne librement et s’il n’y a pas de bruits inhabituels, de fonctionnement irrégulier ou de jeu perceptible dans les roulements.

Il ne faut pas non plus négliger le point de fonctionnement de l’installation. Un filtre encrassé, un registre partiellement fermé, un conduit obstrué, une modification de la géométrie du système ou une autre modification du processus peuvent changer les conditions aérodynamiques du ventilateur. Dans ce cas, le simple remplacement de l’électronique ne résoudra pas le problème.

Quand la surchauffe ou l’électronique EC est-elle en cause ?

Le G3G250-GN44-01 intègre une électronique responsable à la fois de la commutation du moteur EC et des fonctions de protection. Le système dispose notamment d’une limitation de courant, d’une protection thermique de l’électronique et du moteur, d’une détection de sous-tension et d’une protection contre le blocage du rotor.

Si le ventilateur fonctionne à une température élevée, bénéficie d’un refroidissement limité ou se trouve en dehors du point de fonctionnement admissible, l’électronique peut réagir en mode protection. Pour ce modèle, le fabricant prévoit une température ambiante maximale d’environ 60°C, mais la température réelle des composants dépend également du montage et des conditions de refroidissement.

Un problème thermique peut être suspecté lorsque :

• le ventilateur atteint initialement la bonne vitesse, puis ralentit après avoir chauffé,
• le problème apparaît uniquement lorsque la température de l’armoire ou de la machine est élevée,
• après refroidissement, l’appareil fonctionne à nouveau correctement,
• le boîtier électronique atteint une température anormalement élevée.

Si le signal de consigne, le TACH, la tension secteur, la mécanique et les conditions de débit ont été vérifiés et que la vitesse reste trop faible, il faut suspecter l’électronique EC, l’étage de puissance, les circuits de mesure ainsi que les composants de commande du moteur.

Comment diagnostiquer rapidement l’EBM PAPST G3G250-GN44-01 ?

Étape 1. Comment mesurer la vitesse à partir de la sortie TACH ?

La sortie TACH est l’un des points de diagnostic les plus utiles, car elle permet de vérifier la vitesse réelle sans se fier à la valeur de consigne du contrôleur.
Le G3G250-GN44-01 génère 3 impulsions par tour de roue. Si la fréquence TACH est exprimée en hertz, la vitesse peut être calculée à l’aide de la formule :

n = f × 20

où :
n – vitesse en tr/min,
f – fréquence du signal TACH en Hz.

Exemple : pour une fréquence de 225 Hz, on obtient :

225 × 20 = 4500 tr/min.

Si le multimètre ou l’oscilloscope indique par exemple 180 Hz, la vitesse réelle est d’environ 3600 tr/min. Cela permet de déterminer rapidement si le problème concerne réellement la vitesse du ventilateur ou une indication erronée dans le système de commande.

Étape 2. Comment vérifier la commande 0-10 V et PWM ?

Après avoir confirmé que la vitesse est trop faible, il faut vérifier le signal de consigne. Le plus important est d’effectuer la mesure directement à l’entrée du ventilateur.

• Déterminez si l’installation utilise 0-10 V ou PWM.
• Vérifiez le câble de signal et GND.
• Mesurez la valeur réelle du signal.
• Si le PWM est utilisé, vérifiez la fréquence et le rapport cyclique avec un oscilloscope.
• Assurez-vous que la seconde entrée de commande n’est pas utilisée activement.

Si le signal de consigne évolue correctement alors que la fréquence TACH reste pratiquement inchangée, le problème peut se situer au niveau de l’électronique de commande du ventilateur ou de ses conditions de fonctionnement.

Étape 3. Comment mesurer correctement l’alimentation ?

La tension doit être mesurée aux bornes d’alimentation du ventilateur pendant son fonctionnement. Le contrôle doit tenir compte non seulement de la valeur moyenne, mais également des moments où la vitesse diminue.

Si l’alimentation sort de la plage requise, il faut d’abord rechercher la cause dans l’installation électrique. Il peut s’agir d’une connexion desserrée, d’un connecteur endommagé, d’un circuit surchargé, d’un problème avec le conducteur neutre ou d’une chute de tension excessive.

Étape 4. Comment vérifier la roue et les roulements ?

Après avoir coupé l’alimentation et sécurisé l’appareil contre tout démarrage accidentel, il faut vérifier que la roue tourne librement. Une résistance nette, du bruit, du jeu ou un fonctionnement irrégulier indiquent un problème mécanique.

Il faut également inspecter la roue afin de détecter les salissures et les dommages. Les dépôts sur les pales peuvent provoquer un déséquilibre, tandis que les vibrations à haute vitesse accélèrent la dégradation des roulements et des composants mécaniques.

Étape 5. Comment évaluer la température et le point de fonctionnement ?

Si les mesures électriques sont correctes, il faut vérifier les conditions environnementales et aérodynamiques. Il est utile de comparer le comportement du ventilateur à froid et après un fonctionnement prolongé, ainsi que de contrôler la température du boîtier du moteur et de l’électronique.

Il faut simultanément vérifier la libre circulation de l’air dans l’installation. Une modification des résistances à l’écoulement peut résulter d’un filtre encrassé, d’un registre fermé, d’une modification des conduits ou d’une défaillance d’autres composants de l’installation.

Réparation, reconditionnement ou modernisation – que choisir ?

La décision doit découler du résultat du diagnostic. Si la défaillance se limite à une zone réparable de l’électronique ou de la partie mécanique, la réparation ou le reconditionnement peut permettre de conserver le modèle d’origine de l’appareil sans apporter de modifications structurelles à la machine.

La modernisation ou le choix d’une autre solution doit être envisagé lorsque la réparation n’est pas techniquement justifiée, lorsque l’appareil fonctionne dans des conditions inadaptées ou lorsque les pannes se répètent en raison de l’application elle-même.

Pour les équipements industriels inutilisés ou défectueux, il est également possible de se renseigner sur leur rachat. Pour le service de maintenance, cela permet d’organiser le stock de pièces et de récupérer de la valeur sur des composants qui ne seront plus utilisés.

Pourquoi un diagnostic rapide réduit-il le coût d’un arrêt de production ?

Dans une usine, le coût d’un problème de ventilateur se limite rarement au prix du composant lui-même. Une baisse des performances de refroidissement, de ventilation ou du processus peut entraîner des alarmes machine, une surchauffe d’autres composants et un arrêt de la production.

Un diagnostic rapide réduit le coût des arrêts, car il permet de déterminer en peu de temps si la cause du problème provient de l’appareil lui-même, de la commande, de l’alimentation ou des conditions de fonctionnement de l’installation. Dans le cas de l’EBM PAPST G3G250-GN44-01, la mesure du TACH, le contrôle du 0–10 V ou du PWM ainsi que la vérification de la tension 230 VAC permettent de cerner rapidement l’origine de la panne et d’éviter le remplacement inutile d’un ventilateur en parfait état. Plus le service de maintenance identifie rapidement la cause réelle de la baisse de vitesse, plus l’arrêt de la machine est court, plus le risque de dommages supplémentaires est faible et plus les coûts liés à la perte de production, aux interventions de service et à l’achat de pièces au hasard sont réduits.

Vous avez besoin d’un diagnostic ou d’une réparation de l’EBM PAPST G3G250-GN44-01 ? Contactez RGB Elektronika pour le service, le reconditionnement, le diagnostic de l’électronique EC, une éventuelle modernisation ou l’évaluation de la rentabilité de la poursuite de l’exploitation de l’appareil. —> Demander une réparation
