Où faire réparer le variateur B&R Automation ACOPOSinverter P84 ? Rétablissement rapide du fonctionnement du variateur B&R

Le variateur de fréquence B&R Automation ACOPOSinverter P84 8I84T401500.010-1 doit être confié à un service spécialisé en électronique industrielle capable d’effectuer des réparations au niveau des composants des circuits de puissance, de sauvegarder les paramètres du variateur et la configuration POWERLINK, puis de réaliser des essais finaux avec un moteur en charge. Le simple remplacement du module IGBT ou un bref démarrage du variateur à vide ne confirme pas le parfait fonctionnement de l’appareil. En cas de panne, RGB Elektronika peut évaluer les possibilités de diagnostic, de réparation, de reconditionnement ou de remplacement du variateur.

Le B&R ACOPOSinverter P84 est un variateur de fréquence industriel utilisé pour commander des moteurs asynchrones dans des machines et des lignes de production. Le modèle 8I84T401500.010-1 est destiné aux installations où la stabilité de la régulation de vitesse, la communication avec l’automate de la machine et la résistance aux variations dynamiques de charge sont essentielles.

La panne d’un tel appareil peut arrêter un convoyeur, une pompe, un ventilateur, un mélangeur, un système d’alimentation en matière ou toute une section synchronisée de la machine. Le processus de maintenance doit donc viser non seulement à supprimer l’alarme, mais aussi à identifier la cause du défaut et à confirmer le fonctionnement du variateur dans des conditions proches de la réalité.

Appelez-nous : +48 717 500 983

B&R ACOPOSinverter P84 – maintenance professionnelle

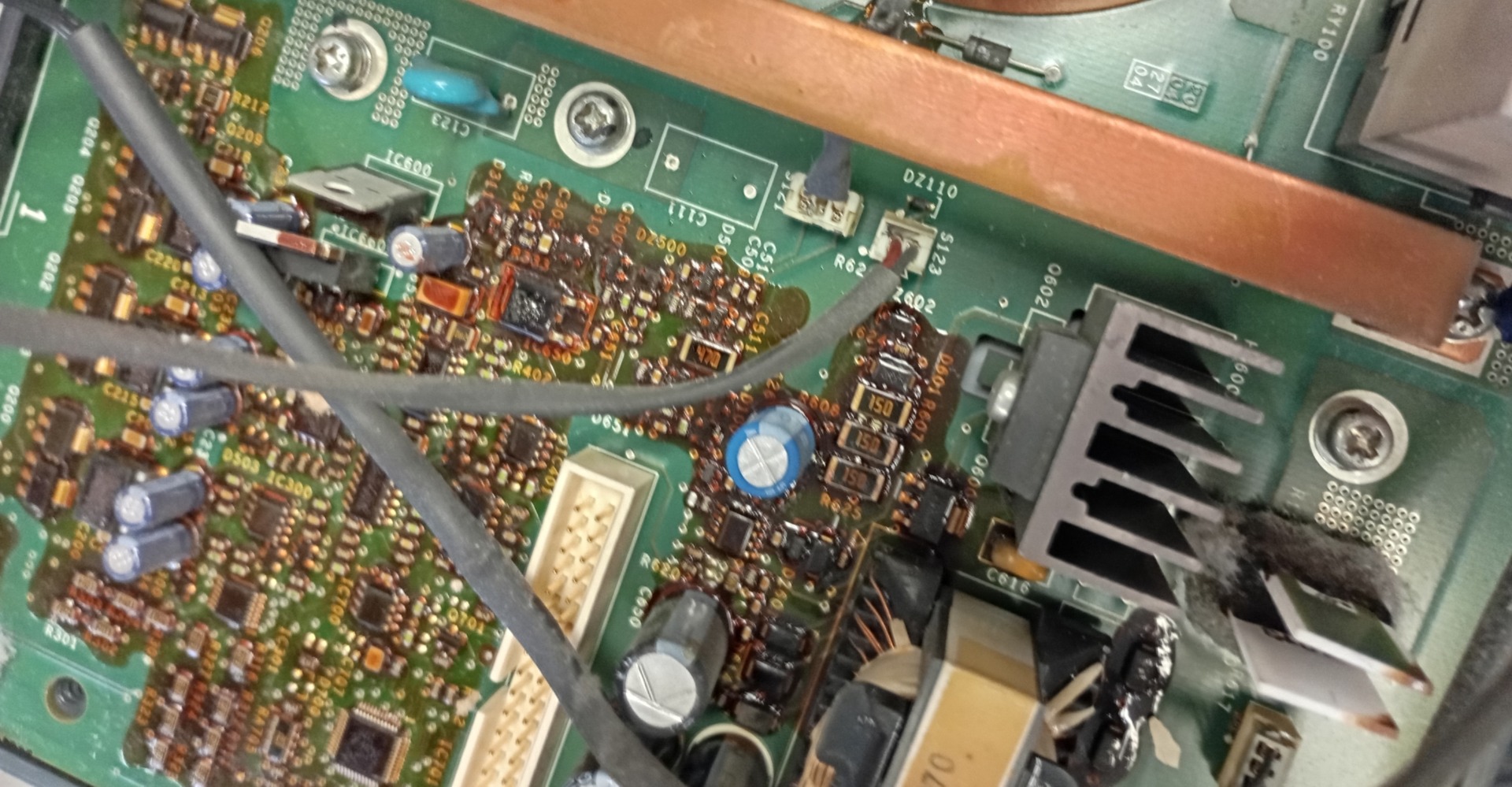

Un service de maintenance du B&R ACOPOSinverter P84 doit disposer des moyens nécessaires pour diagnostiquer aussi bien l’électronique de commande que l’étage de puissance haute tension. Le remplacement d’un seul composant sans contrôle des éléments associés peut entraîner une nouvelle panne immédiatement après la remise sous tension.

Avant de confier le variateur, il convient de vérifier si le prestataire :

• identifie l’appareil à partir de sa référence complète 8I84T401500.010-1,
• sauvegarde les paramètres et la configuration avant de commencer la réparation,
• diagnostique le redresseur, le bus CC, le module IGBT et les drivers de grille,
• mesure la capacité et l’ESR des condensateurs du circuit intermédiaire,
• contrôle le circuit de précharge et le circuit de freinage,
• vérifie les alimentations auxiliaires ainsi que les capteurs de courant et de température,
• contrôle le ventilateur et la libre circulation de l’air dans le système de refroidissement,
• teste les entrées et sorties analogiques et numériques,
• vérifie la communication POWERLINK,
• effectue un essai avec un moteur en charge,
• réalise un essai thermique après échauffement de l’étage de puissance.

Une réparation professionnelle du 8I84T401500.010-1 doit se terminer par la confirmation d’un fonctionnement stable, et non par le simple effacement du défaut. Cela est particulièrement important pour les appareils fonctionnant en continu ou commandant un entraînement critique de la ligne de production.

Quelles sont les caractéristiques du B&R ACOPOSinverter P84 ?

La variante décrite dans la documentation technique est conçue pour une alimentation triphasée de 380 à 480 V CA et pour commander un moteur de 15 kW. Les caractéristiques définitives doivent toujours être comparées à la plaque signalétique de l’exemplaire concerné et à la documentation de la machine.

Paramètre	Valeur
Fabricant	B&R Automation
Gamme	ACOPOSinverter P84
Référence	8I84T401500.010-1
Alimentation	Triphasée 380–480 V CA
Puissance moteur	15 kW
Courant de sortie continu à 380 V	33 A
Courant de sortie continu à 460 V	27 A
Courant de surcharge pendant 60 secondes	49,5 A
Courant de surcharge pendant 2 secondes	54,5 A
Fréquence de sortie	0,5-599 Hz
Modes de commande	Commande vectorielle avec ou sans codeur et caractéristique U/f
Communication	POWERLINK
Équipement	Filtre CEM, transistor de freinage et système intégré de commande du variateur

Les valeurs de courant montrent que l’étage de puissance doit fonctionner correctement non seulement sous charge stable, mais aussi au démarrage, pendant l’accélération et lors de surcharges brèves. Un composant qui réussit un essai sans moteur peut ne plus fonctionner correctement lorsque le courant et la température de jonction du semi-conducteur augmentent.

Pourquoi une panne de variateur provoque-t-elle un arrêt critique de la machine ?

Le variateur assure l’alimentation du moteur et la régulation de son couple ou de sa vitesse. Si l’entraînement n’atteint pas l’état prêt, l’automate PLC peut bloquer le démarrage de toute la séquence machine. Dans les installations utilisant POWERLINK, la perte des échanges de données entre le variateur et le système de commande peut constituer un problème supplémentaire.

Les conséquences d’une panne peuvent inclure :

• l’arrêt d’un seul entraînement ou de toute la ligne,
• l’impossibilité d’achever le cycle de fabrication,
• la perte du produit semi-fini ou de la matière engagée dans le processus,
• la nécessité de vider ou de sécuriser manuellement la machine,
• l’immobilisation des opérateurs et des équipements associés,
• le retard dans l’exécution des ordres de production,
• le risque d’une nouvelle panne après une réparation incomplète.

Dans de nombreuses usines, le coût de l’arrêt dépasse celui du diagnostic du variateur. Lors du choix d’un prestataire, il faut donc évaluer non seulement le prix de la réparation, mais aussi l’étendue des essais réalisés et la probabilité d’un fonctionnement stable après la réinstallation du variateur dans la machine.

Quels composants de l’ACOPOSinverter P84 sont sujets aux pannes ?

Un défaut du B&R P84 ne signifie pas toujours qu’un composant précis est endommagé. Une même alarme peut être provoquée par un court-circuit dans l’étage de puissance, un câble moteur endommagé, une dégradation de l’isolement du moteur, une tension d’alimentation incorrecte ou une mesure de courant erronée. Le diagnostic doit tenir compte des conditions d’apparition de l’alarme. Savoir si le défaut apparaît immédiatement, au démarrage, au freinage, à pleine charge ou seulement après plusieurs dizaines de minutes de fonctionnement peut réduire considérablement la zone de recherche.

Module de transistors IGBT

Le module IGBT convertit la tension du bus CC en une tension de sortie triphasée à fréquence réglable. Le court-circuit d’un seul transistor peut provoquer un défaut de surintensité, endommager les protections d’entrée ou empêcher totalement le démarrage du variateur.

La réparation du module IGBT d’un variateur B&R ne doit pas se limiter au remplacement du composant de puissance. Il faut également contrôler les drivers de grille, les résistances de grille, les circuits de protection, les alimentations isolées et les signaux de commande. Un driver défectueux peut de nouveau détruire le module neuf.

Condensateurs du bus CC

Les condensateurs du circuit intermédiaire filtrent la tension redressée. Avec le vieillissement, leur capacité peut diminuer et leur ESR augmenter. Il en résulte une ondulation de tension plus importante, un échauffement des condensateurs, une réduction de la capacité à supporter la charge et une instabilité du variateur en fonctionnement dynamique.

Une évaluation fondée uniquement sur l’aspect extérieur n’est pas suffisante. Un condensateur sans gonflement visible peut présenter des caractéristiques incompatibles avec une utilisation prolongée dans un circuit de puissance.

Circuit de précharge

Le circuit de précharge limite le courant de charge des condensateurs lors de la mise sous tension. La défaillance d’une résistance, d’un relais, d’un contacteur ou du circuit de commande peut empêcher la montée correcte de la tension CC, provoquer un défaut de disponibilité ou surcharger les composants d’entrée.

Système de refroidissement

Un ventilateur usé, un dissipateur encrassé ou un débit d’air limité augmentent la température de l’étage de puissance. Un symptôme caractéristique est le démarrage correct du variateur à froid, suivi de son arrêt seulement après qu’il a atteint sa température de fonctionnement.

Mesure du courant et électronique de commande

La défaillance d’un capteur de courant, d’un amplificateur de mesure ou de la chaîne analogique-numérique peut provoquer de fausses alarmes, une commande asymétrique des phases et une régulation instable. Le diagnostic exige de comparer les valeurs indiquées par le variateur au courant de sortie réel.

Interface POWERLINK

Les coupures de communication peuvent être dues à une défaillance de la couche physique de l’interface, à une alimentation instable de l’électronique, à une rupture de câble, à un problème de connecteur ou à la perte des paramètres réseau. La maintenance des variateurs POWERLINK doit donc comprendre à la fois un contrôle matériel et une vérification de la configuration.

Pourquoi la tension du bus CC reste-t-elle dangereuse même après la coupure de l’alimentation ?

Après redressement de la tension secteur, les condensateurs du circuit intermédiaire stockent de l’énergie à une tension potentiellement mortelle. Le débranchement du câble d’alimentation ne signifie pas que la tension à l’intérieur du variateur disparaît immédiatement.

Avant de commencer les mesures, il est nécessaire de :

• déconnecter toutes les sources d’alimentation,
• sécuriser l’installation contre toute remise sous tension accidentelle,
• attendre le délai prescrit par le fabricant de l’appareil,
• décharger le circuit intermédiaire de manière contrôlée,
• mesurer la tension avec un instrument approprié,
• confirmer l’état de sécurité avant de toucher les composants.

Comment se déroulent le diagnostic, la réparation et le reconditionnement de l’ACOPOSinverter P84 ?

Quelles données faut-il sauvegarder avant de commencer la réparation ?

La première étape doit consister à identifier le variateur et à sauvegarder les données nécessaires à sa remise en service. Selon l’état de l’appareil, il convient de lire ou de documenter :

• les paramètres du moteur,
• les réglages de la commande vectorielle,
• les temps d’accélération et de décélération,
• les limites de courant et de couple,
• les réglages des entrées et sorties,
• les paramètres de la résistance de freinage,
• la configuration POWERLINK,
• l’adressage et les dépendances avec l’automate de la machine,
• l’historique des alarmes, s’il est disponible.

La conservation de la configuration peut raccourcir la remise en service de la machine et réduire le risque de fonctionnement avec des réglages incorrects. Si le variateur ne démarre pas, d’anciennes sauvegardes de paramètres réalisées par le service maintenance ou le constructeur de la machine peuvent être utiles.

Comment contrôle-t-on le redresseur, les IGBT et les drivers de grille ?

Après la décharge sécurisée du bus CC, un contrôle statique du circuit de puissance est effectué. Il comprend notamment la vérification :

• du pont redresseur et des circuits d’entrée,
• des courts-circuits entre les bornes du bus CC,
• des courts-circuits entre les phases de sortie,
• des structures de diodes des transistors IGBT,
• de l’isolement de l’étage de puissance par rapport au boîtier,
• des drivers des transistors supérieurs et inférieurs,
• des résistances et des circuits de grille,
• des alimentations isolées des drivers,
• des circuits de détection des courts-circuits et des surcharges.

Si le module de puissance est endommagé, il faut identifier la cause initiale. Un court-circuit IGBT peut résulter d’une défaillance du driver, d’une surchauffe, d’une surcharge du moteur, d’un court-circuit dans le câble, d’une dégradation de l’isolement ou d’un circuit de freinage incorrect.

Après la réparation de l’étage de puissance, le premier démarrage doit être réalisé dans des conditions contrôlées. L’application directe de la pleine tension sans mesures préalables augmente le risque de destruction des composants neufs.

Comment diagnostique-t-on les condensateurs DC-link et le circuit de précharge ?

Dans le cadre du reconditionnement de l’ACOPOSinverter P84, il faut mesurer la capacité et l’ESR des condensateurs et évaluer leur comportement sous tension. Il est également important de contrôler les connexions des jeux de barres, les résistances d’équilibrage et les composants chargés de décharger le bus.

Le circuit de précharge doit être contrôlé pendant tout le cycle de mise sous tension :

• limitation du courant de charge initial,
• montée contrôlée de la tension CC,
• commutation vers le circuit principal d’alimentation,
• maintien d’une tension stable pendant le fonctionnement,
• décharge correcte après l’arrêt.

Une défaillance de ce circuit peut conduire à un diagnostic erroné des condensateurs ou du redresseur. La mesure d’un seul composant sans analyse de la séquence de démarrage ne donne donc pas une vision complète de l’état du variateur.

Comment la communication POWERLINK est-elle vérifiée ?

Le diagnostic d’un variateur B&R Automation doit inclure le contrôle de la communication avec le système de commande. Les connecteurs, les câbles, l’interface physique, l’alimentation de l’électronique de communication et les paramètres réseau enregistrés doivent tous être vérifiés.

Si le problème apparaît de manière aléatoire, il est important d’effectuer un essai prolongé après l’échauffement de l’appareil. Une microfissure dans une connexion, un régulateur de tension instable ou un composant sensible à la température peut ne pas se révéler pendant un essai de quelques minutes.

Avant de démonter le variateur de la machine, il est utile de noter le message exact affiché par l’automate PLC ou le pupitre HMI. Savoir si l’appareil disparaît complètement du réseau ou passe seulement en état de défaut variateur permet de distinguer une panne de communication d’un problème dans l’étage de puissance.

Pourquoi le variateur doit-il être testé avec un moteur ?

Un essai à vide ne confirme pas le parfait fonctionnement du variateur 8I84T401500.010-1. À faible courant, des problèmes touchant les condensateurs, les capteurs de courant, le refroidissement, les drivers IGBT et les connexions du circuit de puissance peuvent rester invisibles.

L’essai final doit comprendre :

• le démarrage d’un moteur compatible,
• le contrôle du sens de rotation et de la régulation de fréquence,
• la mesure de la symétrie des courants de phase,
• la surveillance de la stabilité de la tension DC-link,
• la vérification des commandes U/f et vectorielle,
• le fonctionnement sous charge variable,
• un essai bref de surcharge dans une plage sûre,
• le contrôle du freinage résistif,
• la vérification de la communication POWERLINK,
• un essai thermique après l’échauffement du module de puissance.

Il est particulièrement important d’observer l’appareil pendant l’accélération et le freinage. Dans ces phases, la charge de l’étage de puissance et du circuit intermédiaire augmente, et la tension CC peut varier beaucoup plus rapidement qu’en fonctionnement à vitesse constante.

Quand la réparation est-elle préférable au remplacement du variateur ?

Une réparation au niveau des composants peut être avantageuse lorsque le variateur fait partie intégrante d’une machine en fonctionnement, que sa configuration est connue et que son remplacement nécessiterait des modifications de l’automate PLC, de la communication, du câblage ou de la documentation technique.

La maintenance est particulièrement justifiée lorsque :

• l’appareil n’est pas facilement disponible dans le réseau de distribution habituel
• le délai de livraison d’un appareil de remplacement est supérieur à l’arrêt acceptable,
• la configuration POWERLINK est liée au programme de la machine,
• la panne concerne des composants remplaçables,
• la mécanique et les autres éléments de la machine sont en bon état,
• le remplacement nécessiterait une nouvelle mise en service du procédé.

Avant de prendre une décision, il faut tenir compte non seulement du prix de l’appareil, mais aussi du coût du travail de l’automaticien, des modifications du programme, de l’arrêt et des essais de production. La réparation du variateur d’origine peut limiter le nombre de modifications à apporter à la machine.

Quand faut-il envisager une modernisation ou un appareil de remplacement ?

La modernisation peut être une meilleure solution lorsque les dommages sont importants, que l’appareil est tombé en panne à plusieurs reprises ou que la disponibilité des composants limite la poursuite de son exploitation. La décision doit être précédée d’une analyse de la compatibilité électrique, mécanique et logicielle.

Lors du choix d’un remplacement, il faut vérifier :

• la tension d’alimentation,
• la puissance et le courant nominaux du moteur,
• la capacité de surcharge,
• la méthode de commande du moteur,
• la prise en charge du codeur,
• les entrées et sorties,
• la communication avec l’automate,
• les fonctions de sécurité,
• le circuit de freinage,
• les dimensions et le mode de refroidissement.

La modernisation du variateur sans analyse du programme PLC et de la séquence machine peut prolonger la remise en service. La meilleure option doit donc être choisie après le diagnostic du variateur et l’évaluation de l’ensemble du système de commande..

Le variateur B&R ACOPOSinverter P84 8I84T401500.010-1 doit faire l’objet d’un diagnostic couvrant l’étage de puissance, le bus CC, le circuit de précharge, le refroidissement, les mesures de courant, les alimentations auxiliaires et la communication POWERLINK. Après la réparation, un essai avec moteur, sous charge et après échauffement de l’appareil est indispensable. Seul un tel processus réduit le risque d’une nouvelle panne après le remontage du variateur dans la machine.

Contactez RGB Elektronika et demandez la réparation du B&R ACOPOSinverter P84 8I84T401500.010-1. Envoyez la référence de l’appareil, une description des symptômes et des informations sur la machine afin de commencer le diagnostic aussi rapidement que possible et de réduire la durée de l’arrêt de production. —> Demander une réparation
