Les mesures électriques des machines sont un ensemble de contrôles qui confirment la sécurité d’exploitation, l’efficacité de la protection contre les chocs électriques ainsi que l’aptitude de la machine à fonctionner de manière stable dans un environnement industriel. En pratique, elles comprennent non seulement la mesure de l’impédance de boucle de défaut et la mesure de la résistance d’isolement, mais aussi la vérification de la continuité des conducteurs de protection, de la mise à la terre, des appareils de protection et des systèmes de sécurité tels que RCD et E-STOP.
Pour les services de maintenance, de production et d’automatisme, il ne s’agit pas uniquement d’une question de conformité technique. Des mesures de machines électriques correctement effectuées aident à détecter les anomalies susceptibles d’entraîner un choc électrique pour l’opérateur, l’endommagement d’un variateur de fréquence, d’un servomoteur, d’une alimentation, d’un automate PLC, d’un panneau HMI ou un arrêt coûteux de toute la ligne.
Dans les usines industrielles, le problème concerne rarement un seul élément. Une isolation dégradée, une connexion PE endommagée, une impédance de boucle de défaut incorrecte ou des courants de fuite croissants peuvent affecter simultanément la sécurité des personnes, la durée de vie de l’électronique de commande et la fiabilité du processus de production. C’est pourquoi les mesures des équipements électriques et les contrôles des équipements électriques doivent être traités comme une partie réelle du diagnostic technique, et non comme une formalité.
Demandez des mesures électriques des machines si vous souhaitez vérifier l’efficacité de la protection contre les chocs électriques, l’état de l’isolation et la sécurité de fonctionnement des équipements avant réception, après modernisation ou après une panne.
Appelez : +48 717 500 983En quoi consistent les mesures électriques des machines et quand faut-il les effectuer ?

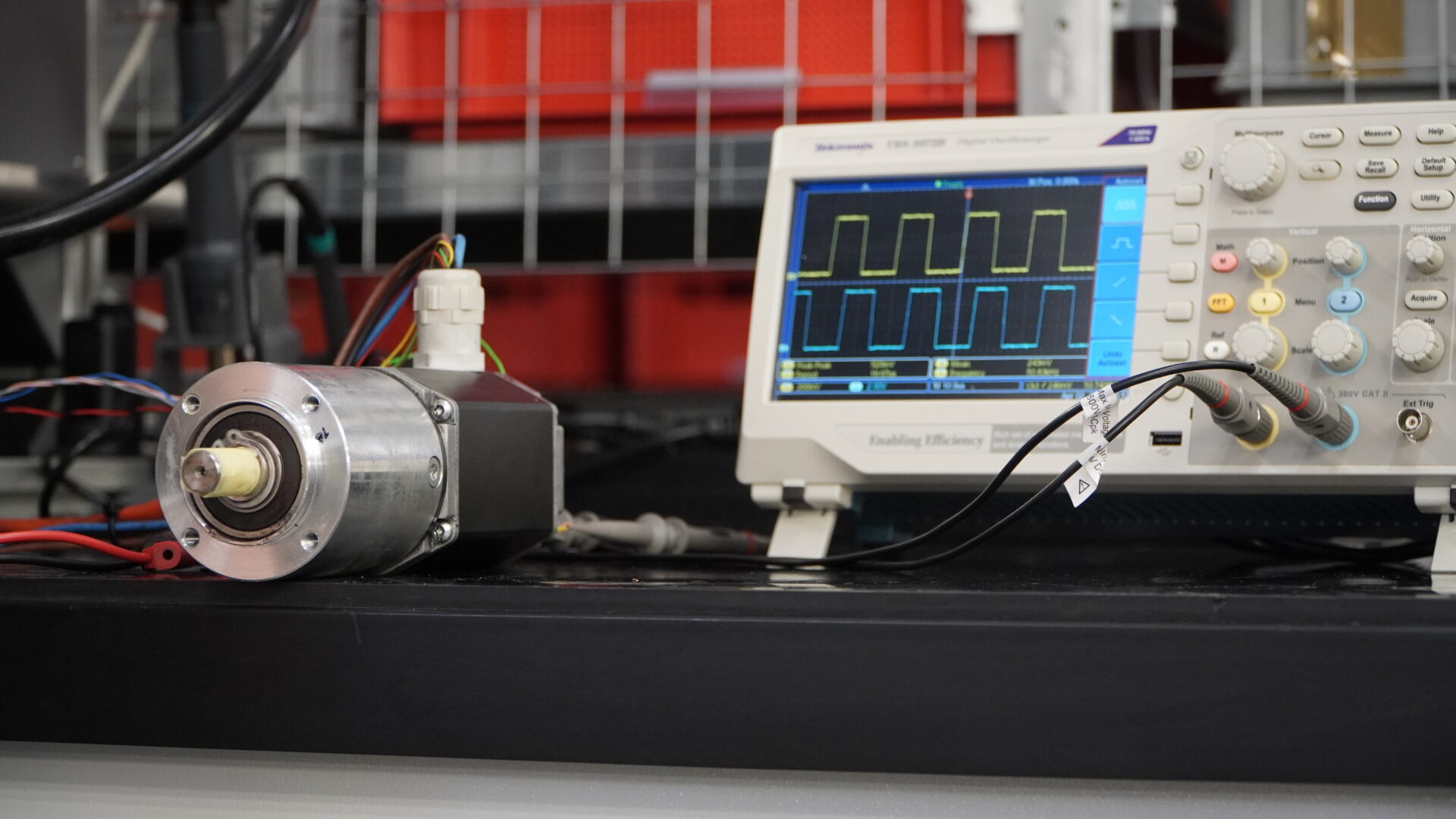

Que comprennent les mesures électriques des machines industrielles ?
Les mesures électriques des machines industrielles sont un processus en plusieurs étapes. Leur objectif est de confirmer que la machine a été fabriquée, raccordée et exploitée d’une manière sûre pour les personnes et correcte pour l’alimentation et l’automatisme. Conformément à la pratique industrielle et aux exigences normatives, le processus commence par une inspection visuelle, puis passe aux essais de mesure et aux essais fonctionnels.
Le périmètre type du service comprend :
- l’inspection visuelle de la machine, de l’armoire de commande et de la documentation technique,
- la vérification du marquage des conducteurs, y compris PE et N,
- le contrôle des protections, des boîtiers et des moyens de protection contre le contact direct,
- la vérification de la continuité des conducteurs de protection et des liaisons équipotentielles,
- la mesure de l’impédance de boucle de défaut,
- la mesure de la résistance d’isolement,
- le contrôle des courants de fuite, si l’état de la machine ou son mode de fonctionnement l’exige,
- les essais des appareils de protection, y compris RCD,
- la vérification du fonctionnement de l’E-STOP et des systèmes de sécurité.
En pratique, de telles mesures des équipements électroénergétiques sont particulièrement importantes dans les machines équipées de variateurs de fréquence, de servomoteurs, de modules I/O, de convertisseurs, d’alimentations à découpage et d’une électronique de commande étendue. C’est précisément là qu’une légère anomalie électrique peut entraîner des alarmes difficiles à diagnostiquer, des redémarrages d’appareils, des perturbations de la communication industrielle ou un arrêt non planifié de la machine.

Quand les mesures de réception des équipements électriques et les contrôles périodiques des machines électriques sont-ils nécessaires ?
Les mesures de réception des équipements électriques doivent être effectuées chaque fois qu’une machine est nouvellement installée, déplacée, étendue ou modernisée. Cela concerne également les situations dans lesquelles une intervention a été réalisée dans l’armoire de commande, des câbles, des protections, des circuits de puissance ont été remplacés ou le système de commande a été reconstruit.
Dans la pratique industrielle, il vaut surtout la peine d’effectuer les mesures :
- après le montage d’une nouvelle machine ou ligne,
- après le déplacement d’une machine vers un autre hall ou site,
- après la modernisation de l’installation électrique et de l’automatisme,
- après une panne liée à un court-circuit, une surcharge ou un endommagement de l’isolation,
- après une inondation, un empoussièrement ou un fonctionnement dans des conditions environnementales difficiles,
- dans le cadre des inspections planifiées et des actions préventives,
- avant la réception technique de la machine par l’investisseur ou le service HSE.
Les contrôles périodiques des machines électriques sont particulièrement importants là où le coût d’un arrêt est élevé et où la ligne fonctionne en plusieurs équipes ou en continu. Dans de telles conditions, même un endommagement apparemment mineur de l’isolation, une connexion de protection desserrée ou une dégradation des systèmes de protection peut avoir de graves conséquences pour la production.
Si des alarmes cycliques de variateurs, des problèmes de réinitialisation PLC, des déclenchements de protections ou des erreurs de communication peu claires apparaissent dans l’usine, les mesures de machines doivent être l’une des premières étapes de diagnostic, et non une action repoussée à plus tard.
Si vous devez vérifier l’état électrique d’une machine avant la mise en service, la réception ou après une modernisation, il vaut la peine de confier des mesures électriques complètes des machines. C’est la façon la plus simple de réduire le risque de panne et d’éviter les coûts liés à la perte de production.
Appelez : +48 717 500 983Pourquoi l’inspection visuelle seule de la machine ne suffit-elle pas ?
L’inspection visuelle est un point de départ indispensable, mais elle ne donne pas une image complète de la sécurité. Elle permet de détecter l’absence de marquage des conducteurs, des boîtiers endommagés, une discontinuité des protections ou des erreurs de montage, mais elle ne permet pas de confirmer si la protection contre les chocs électriques fonctionnera correctement au moment d’un défaut réel.
Une machine peut sembler correcte tout en présentant une impédance de boucle de défaut trop élevée, une isolation endommagée, une connexion PE incertaine ou un fonctionnement inefficace du dispositif différentiel. C’est précisément pour cette raison que les mesures électriques sont si importantes. Elles permettent de passer de l’évaluation visuelle à une vérification concrète et mesurable des paramètres de sécurité.
La machine déclenche les protections, signale des erreurs peu claires ou provoque des arrêts ?
Commencez par des mesures électriques professionnelles des machines et un diagnostic précis de la source du problème.
Hotline service : +48 717 500 983
E-mail : [email protected]
E-mail boutique : [email protected]
Quels symptômes indiquent que les mesures des équipements électriques doivent être effectuées d’urgence ?
Dans la pratique du service, les signaux d’alerte ne sont pas seulement les dommages évidents, mais aussi des symptômes moins explicites, souvent attribués à tort à l’automatisme ou au logiciel. Les symptômes sont les suivants :
- déclenchement des protections contre les surintensités ou des RCD,
- arrêts incontrôlés de la machine,
- redémarrages aléatoires du panneau HMI ou de l’automate PLC,
- alarmes du variateur de fréquence, du servomoteur ou du démarreur progressif sans cause évidente,
- échauffement excessif des câbles, des bornes ou de l’armoire de commande,
- traces d’humidité, de poussière, de corrosion ou de contaminations dans l’armoire,
- problèmes après déplacement, changement de configuration ou modernisation du poste.
Dans de tels cas, les contrôles des équipements électriques permettent de distinguer un problème résultant des paramètres électriques de défauts purement électroniques ou mécaniques. C’est important, car un diagnostic erroné conduit souvent au remplacement inutile de composants fonctionnels.
À quoi ressemblent la mesure de l’impédance de boucle de défaut, de la résistance d’isolement et la vérification de la protection contre les chocs électriques ?
Comment vérifie-t-on la continuité des conducteurs de protection et des liaisons équipotentielles ?
La première étape de mesure essentielle consiste à vérifier la continuité des liaisons de protection entre la borne principale PE et toutes les parties conductrices accessibles de la machine. En pratique, il s’agit d’éléments tels que les châssis en acier, les profilés en aluminium, les structures porteuses, les portes d’armoires de commande et d’autres parties qui pourraient se retrouver sous tension en cas de défaut d’isolement.
Une telle mesure est effectuée avec un courant d’au moins 200 mA. Son objectif est de confirmer qu’en situation de défaut, le courant de court-circuit aura un chemin efficace d’écoulement vers le système de protection. Il est très important ici d’éliminer l’influence de la résistance des cordons de mesure, car c’est seulement dans ce cas que le résultat sera fiable.
Ce contrôle est particulièrement important dans les machines étendues, segmentées ou modernisées, où une erreur de montage apparemment mineure peut facilement apparaître. Une connexion de protection incertaine peut rester invisible pendant longtemps et ne se révéler qu’en cas de court-circuit ou d’endommagement de l’électronique de puissance.

En quoi consiste la mesure de l’impédance de boucle de défaut et que dit-elle sur la sécurité de la machine ?
La mesure de l’impédance de boucle de défaut est l’un des contrôles les plus importants de l’efficacité de la protection contre les chocs électriques. En termes simples, elle indique si, en cas de défaut d’isolement, le courant de défaut atteindra une valeur suffisante pour provoquer rapidement le déclenchement de la protection contre les surintensités.
Le contrôle est réalisé selon une méthode technique dans laquelle l’appareil de mesure provoque une charge contrôlée et de courte durée du circuit, puis calcule l’impédance sur la base de la chute de tension. Le résultat doit être suffisamment bas pour que le courant de défaut attendu soit supérieur au courant de déclenchement de la protection donnée dans le temps requis. En pratique, cela concerne les fusibles et les disjoncteurs de caractéristique B, C ou D.
Dans les circuits protégés par RCD, on utilise des solutions de mesure qui limitent le risque de déclenchement indésirable du dispositif pendant le test. C’est particulièrement important dans les machines industrielles, où les circuits d’alimentation et de commande sont complexes et où une mesure mal réalisée peut provoquer des perturbations supplémentaires.
Pour une usine de production, l’importance de ce contrôle est très pratique. Si l’impédance de boucle de défaut est trop élevée, la protection peut ne pas couper l’alimentation assez rapidement. Cela influence directement le niveau de risque pour l’opérateur et pour l’ensemble du système électrique de la machine.
Si vous avez des doutes quant au bon fonctionnement des protections de votre machine en conditions de défaut, demandez une mesure de l’impédance de boucle de défaut avec une évaluation complète de la protection contre les chocs électriques. Ce type de contrôle permet de détecter le risque avant qu’un danger réel ou un arrêt de ligne ne se produise.
Appelez : +48 717 500 983Quand effectue-t-on la mesure de la résistance d’isolement et des courants de fuite ?
La mesure de la résistance d’isolement permet d’évaluer l’état de l’isolation des conducteurs, des circuits de puissance et de certaines parties de l’installation de la machine. Pour les circuits dont la tension nominale est comprise entre 50 et 500 V, la mesure est généralement effectuée sous une tension de 500 V DC. Ce contrôle est très important aussi bien lors des réceptions que pendant le diagnostic de machines fonctionnant depuis des années dans un environnement difficile.
Il faut cependant se rappeler qu’avant le contrôle, les éléments sensibles à la tension d’essai doivent être déconnectés, comme une partie de l’électronique de commande ou les limiteurs de surtension. Dans le cas contraire, on risque non seulement de fausser le résultat, mais aussi d’endommager des composants, par exemple un variateur de fréquence, un module d’alimentation, un panneau opérateur ou un convertisseur.
Dans la pratique industrielle, une baisse de la résistance d’isolement peut être liée à :
- l’humidité et la condensation,
- l’empoussièrement et les contaminations conductrices,
- le vieillissement des câbles et des accessoires,
- les dommages mécaniques des faisceaux,
- la surchauffe des éléments du circuit de puissance,
- la dégradation des limiteurs de surtension et des varistances.
Le complément de ce diagnostic est le contrôle des courants de fuite. Dans de nombreuses machines, un certain niveau de courants de fuite est un phénomène naturel, mais leur augmentation peut indiquer une dégradation de l’état de l’isolation ou un problème avec un élément précis du système. Le suivi de ces paramètres est particulièrement précieux dans les machines fonctionnant en continu, où une panne ne peut pas attendre un arrêt de service planifié.

Comment teste-t-on les RCD, l’E-STOP et les systèmes de sécurité ?
Une protection efficace contre les chocs électriques ne se limite pas aux conducteurs et à l’isolation. Il est tout aussi important de vérifier le fonctionnement de l’appareillage de protection. Dans le cas des dispositifs différentiels, la vérification avec le bouton TEST ne suffit pas. Il faut contrôler le temps et le courant de déclenchement réels, en tenant compte du type de dispositif.
Dans les machines industrielles, la vérification des circuits d’arrêt d’urgence et des systèmes de sécurité est tout aussi importante. Cela comprend le test du fonctionnement des boutons E-STOP, des relais de sécurité et de la réaction de la machine à des états de danger simulés. Ce n’est qu’ainsi que l’on peut confirmer que le système fonctionnera correctement non pas en théorie, mais en pratique.
Cette approche est particulièrement importante dans les machines intégrées à l’automatisme industriel, où la sécurité dépend de la coopération simultanée de nombreux éléments : système d’alimentation, armoire de commande, automate PLC, contacteurs, entraînements, modules de sécurité et logique de commande elle-même.
Que faire lorsque les résultats des mesures indiquent des anomalies ?
Un résultat de mesure négatif ne signifie pas encore qu’il faut remplacer immédiatement toute la machine. Il signifie toutefois qu’il faut passer de l’étape des contrôles à un diagnostic conscient et à des actions de service.
Le processus suivant comprend le plus souvent :
- la localisation du circuit ou du composant à l’origine de l’anomalie,
- la vérification des câbles, bornes, connexions PE et accessoires,
- la vérification de l’appareillage de protection,
- le contrôle des circuits de puissance et de l’électronique de commande,
- de nouveaux contrôles après suppression de la cause du problème.
C’est très important, car dans de nombreux cas, la source du problème n’est pas la machine dans son ensemble, mais un élément précis ou une section de l’installation, par exemple un câble endommagé, un module humidifié, une armoire de commande mal raccordée, un limiteur de surtension usé ou une erreur après modernisation.
Réparation, régénération, remplacement ou modernisation – que choisir après le diagnostic ?
Après avoir effectué les mesures et localisé la cause de l’anomalie, il vaut la peine de choisir le bon périmètre d’intervention. Toutes les pannes ne nécessitent pas la même approche.
- La réparation est appropriée lorsque le dommage concerne un élément précis et peut être supprimé sans intervenir sur toute la structure de la machine.
- La régénération a du sens lorsque le composant est toujours apte à l’exploitation, mais nécessite la restauration de ses paramètres d’utilisation ou le remplacement de pièces usées.
- Le remplacement peut être nécessaire lorsque l’élément est définitivement endommagé, non rentable à réparer ou ne répond plus aux exigences de sécurité.
- La modernisation est la meilleure solution lorsque le problème ne résulte pas d’une panne isolée, mais d’une conception obsolète de l’alimentation, des protections ou de la commande.
Du point de vue économique, la bonne décision a un impact direct sur le coût total de l’incident. Un remplacement trop rapide de sous-ensembles fonctionnels génère des dépenses inutiles, tandis qu’une modernisation trop tardive augmente le risque de nouvelles pannes et d’arrêts. C’est pourquoi les mesures électriques professionnelles des machines doivent être le point de départ des décisions techniques, de service et d’achat.
Si vous souhaitez commander des mesures électriques des machines dans une usine de production, il vaut la peine d’associer les contrôles à une évaluation pratique du risque de panne et à une recommandation d’actions ultérieures. Ce modèle de coopération apporte non seulement des résultats de mesure, mais aussi un véritable soutien à la maintenance et à la planification du service.
Des mesures des équipements réalisées de manière complète aident à réduire le risque de choc électrique, à détecter les points faibles de l’installation et à prévenir les pannes avant qu’elles n’entraînent l’arrêt de la production. Pour les entreprises industrielles, ce n’est pas un coût formel, mais un investissement dans la sécurité des personnes, la stabilité du processus et la prévisibilité du fonctionnement des machines.
Appelez : +48 717 500 983Bibliographie :
- Musiał E. “Mesures du courant de fuite et des grandeurs dérivées” Dans : [Matériaux] Formation technique nationale
« Mesures de protection dans les équipements électriques basse et
haute tension » Poznań-Tarnowo Podgórne, mars 2004. Poznań : ENERGO-EKO
TECH. 2004 p. [1-19]. [En ligne]
http://www.edwardmusial.info/pliki/pom_pr_up.pdf [consulté le : 10.04.2026] - Olesz, M. « Mesures du courant de fuite dans les installations et équipements électroénergétiques ». Cahiers scientifiques de la Faculté d’électrotechnique et d’automatique de l’Université de technologie de Gdańsk, n° 31, 2012, p. 219–22. [En ligne] https://bibliotekanauki.pl/articles/269053 [consulté le : 10.04.2026]
