Mesure des paramètres d’un moteur synchrone sur site et points à surveiller

La mesure des paramètres d’un moteur synchrone sur site permet d’évaluer l’état électrique de la machine sans démontage immédiat, de détecter un affaiblissement de l’isolation, des courts-circuits entre spires, des décharges partielles et de planifier les actions de service suivantes sur la base de données de mesure réelles. Dans la pratique industrielle, les tests les plus importants sont les essais de résistance d’isolement, le test haute tension HiPot, le test impulsionnel, la mesure des décharges partielles ainsi que l’analyse des coefficients PI et DAR.

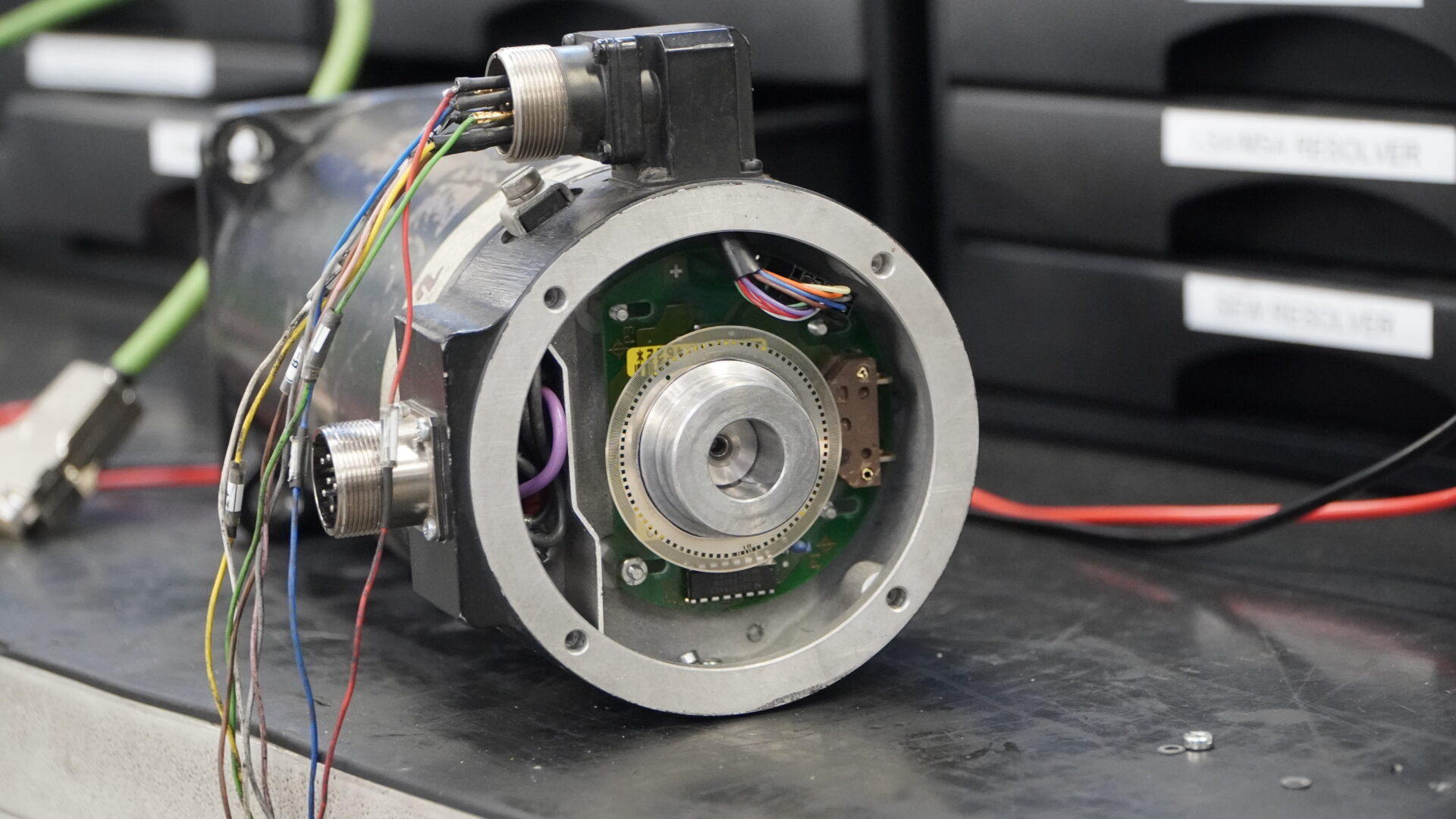

Un moteur synchrone fonctionnant dans une machine de production fait partie d’un système plus vaste. Il coopère avec un entraînement, un variateur de fréquence, un servovariateur, un encodeur, un système de commande PLC, des protections, l’alimentation et l’installation électrique de la machine. C’est pourquoi la simple observation de symptômes tels qu’une erreur d’entraînement, un fonctionnement instable de l’axe ou une hausse de température ne suffit souvent pas à identifier la cause réelle du problème.

Un diagnostic d’un moteur synchrone professionnel doit répondre à plusieurs questions clés : l’isolation des enroulements assure-t-elle encore un fonctionnement sûr, existe-t-il des débuts de courts-circuits entre spires, des décharges partielles se développent-elles dans le diélectrique et le moteur peut-il continuer à fonctionner sans risque accru d’arrêt de production.

Contactez RGB Elektronika si vous devez réaliser une mesure des paramètres d’un moteur synchrone sur site et souhaitez évaluer l’état des enroulements, de l’isolation ainsi que le risque de panne avant le prochain démarrage de la machine.

Appelez : +48 717 500 983

Quels paramètres d’un moteur synchrone faut-il mesurer sur site ?

Pourquoi le diagnostic d’un moteur synchrone sur site est-il important pour la maintenance ?

Les mesures d’un moteur synchrone sur site sont particulièrement importantes lorsque la machine est critique pour la production et que chaque arrêt non planifié génère des coûts. Un diagnostic effectué directement dans l’usine permet d’évaluer rapidement si le problème se situe du côté du moteur, de l’alimentation, de l’entraînement, du câblage, de l’encodeur, de l’étage de puissance ou de l’électronique de commande.

Pour le service maintenance, cette information a une grande valeur pratique. Elle permet de limiter le remplacement des composants par essais successifs, de réduire le risque de nouvelle panne après le démarrage et de décider si le moteur nécessite une poursuite de fonctionnement sous observation, un nettoyage, un séchage, une régénération, un rebobinage ou une réparation complète.

Une mesure des paramètres d’un moteur synchrone régulière permet également de constituer un historique de l’état technique de la machine. La comparaison des résultats avec les mesures précédentes est souvent plus importante qu’une lecture isolée, car elle montre le rythme de dégradation de l’isolation, l’évolution des courants de fuite et la détérioration des propriétés diélectriques.

Quand effectuer les mesures d’un moteur synchrone dans l’usine ?

La mesure d’un moteur synchrone ne doit pas être réalisée uniquement après une panne. Dans la pratique industrielle, le diagnostic est également justifié avant le démarrage d’une machine après un arrêt prolongé, après une inondation ou une exposition à l’humidité, après une surcharge, après un déclenchement incorrect des protections, après des erreurs du variateur de fréquence ou du servovariateur, ainsi qu’avant de décider d’un remplacement coûteux du moteur.

Les mesures sont particulièrement importantes dans les situations suivantes :

• arrêts inattendus de la machine,
• erreurs d’entraînement liées à une surcharge, au courant, à l’isolation ou au retour d’information,
• fonctionnement irrégulier du moteur sous charge,
• augmentation de la température du boîtier ou des enroulements,
• odeur d’isolation surchauffée,
• baisse du couple ou problèmes de maintien de position,
• pannes répétées du variateur de fréquence, du servovariateur ou du module de puissance,
• suspicion d’humidité ou de contamination à l’intérieur du moteur,
• mise en service du moteur après la rénovation de la machine, le déplacement d’une ligne ou un long stockage.

Quels symptômes peuvent indiquer un problème avec un moteur synchrone ?

Les défaillances d’un moteur synchrone ne sont pas toujours visibles immédiatement. Souvent, les premiers symptômes apparaissent dans la commande, l’entraînement ou le comportement de la machine. L’opérateur voit une erreur, la maintenance constate l’arrêt d’un axe, tandis que la cause réelle peut se trouver dans l’isolation des enroulements, un court-circuit entre spires ou la dégradation du diélectrique.

Les symptômes qui doivent inciter à effectuer un diagnostic sont notamment :

• alarmes fréquentes de l’entraînement malgré des réglages corrects,
• fonctionnement instable de l’axe avec une charge variable,
• vibrations, surchauffe ou bruits inhabituels,
• déclenchement des protections différentielles ou de surintensité,
• détérioration de la répétabilité du positionnement,
• baisse du rendement du système d’entraînement,
• pannes apparaissant seulement après l’échauffement de la machine,
• problèmes après contact du moteur avec l’humidité, l’huile, la poussière ou le liquide de refroidissement.

Dans de tels cas, il ne suffit pas de vérifier uniquement l’alimentation ou les connexions de base. Il est nécessaire d’évaluer l’état électrique du moteur, car la dégradation de l’isolation peut ne pas provoquer d’arrêt complet pendant un certain temps, tout en augmentant progressivement le risque de claquage et de panne grave.

Quels tests comprend le plus souvent la mesure d’un moteur synchrone ?

L’étendue du diagnostic dépend du type de moteur, de sa puissance, de sa tension de service, de l’accessibilité des sorties, de l’historique des pannes et des conditions dans l’usine. Dans la pratique industrielle, plusieurs tests complémentaires sont le plus souvent réalisés. Seule leur analyse globale fournit une image fiable de l’état de la machine.

Test de résistance d’isolement

Le test de résistance d’isolement sert à évaluer l’état de l’isolation entre les enroulements et le boîtier du moteur synchrone. L’essai consiste à appliquer une tension d’essai supérieure à la tension nominale dans des conditions contrôlées et à analyser le courant de fuite. Sur cette base, conformément à la relation issue de la loi d’Ohm, la résistance d’isolement est calculée.

Une valeur trop faible de résistance d’isolement peut indiquer de l’humidité, une contamination, le vieillissement du diélectrique, un dommage mécanique de l’isolation ou les prémices d’un claquage. Dans la pratique, les valeurs inférieures à environ 2 MOhm doivent être considérées comme un signal d’alerte nécessitant une analyse supplémentaire et une interprétation prudente en fonction de la tension de service, de la température, de la puissance du moteur et des conditions d’exploitation.

Il est important de ne pas évaluer le moteur uniquement sur la base d’une seule mesure. Le résultat de la résistance d’isolement doit être comparé à l’historique de la machine, à la température des enroulements, à l’humidité ambiante et aux résultats des autres tests.

Test haute tension HiPot

Le test haute tension, souvent appelé test HiPot, consiste à appliquer une tension nettement plus élevée entre l’enroulement d’une phase donnée et le boîtier du moteur. L’objectif de l’essai est de vérifier si l’isolation supporte une tension accrue et s’il ne se produit pas de circulation incontrôlée de courant de fuite.

Le test HiPot est particulièrement important du point de vue de la sécurité. Si l’isolation est affaiblie, une valeur dangereuse de courant de contact peut apparaître sur le boîtier du moteur. Cela crée un risque pour les personnes en contact avec les éléments conducteurs de la machine et augmente la probabilité de panne de l’entraînement, du variateur de fréquence ou des protections électriques.

Le principe du test est similaire à celui de la mesure de résistance d’isolement, mais le niveau de tension d’essai est nettement plus élevé. C’est pourquoi l’essai doit être réalisé par des personnes expérimentées, dans le respect des procédures de sécurité, avec une décharge correcte des enroulements et un contrôle des conditions de mesure.

Test impulsionnel des enroulements

Le test impulsionnel est l’une des méthodes les plus importantes pour détecter les courts-circuits entre spires dans les enroulements d’un moteur synchrone. Il permet d’évaluer le comportement de l’enroulement sous l’effet d’une impulsion de tension et de détecter des variations d’inductance pouvant indiquer une détérioration de l’isolation entre les spires.

L’essai consiste à décharger rapidement un condensateur d’essai. Le condensateur, avec l’enroulement testé, forme un circuit LC. Après la décharge, des oscillations de signal apparaissent et s’atténuent progressivement dans un circuit réel en raison de la résistance et des pertes d’énergie.

Dans la pratique, la méthode Peak to Peak est souvent utilisée, c’est-à-dire la comparaison de formes d’onde de différentes amplitudes sur un seul enroulement. Dans un enroulement en bon état, seule l’amplitude du signal change. Il ne doit pas y avoir de modification significative de la fréquence, de la forme sinusoïdale ni de décalage inhabituel du tracé.

Si les formes d’onde diffèrent par leur forme, leur fréquence ou leur mode d’amortissement, cela peut indiquer un court-circuit entre spires, un affaiblissement local de l’isolation ou une dégradation irrégulière de l’enroulement. Un tel résultat nécessite un diagnostic supplémentaire, car les courts-circuits entre spires peuvent rapidement évoluer vers une défaillance plus grave du moteur.

Mesure des décharges partielles

La mesure des décharges partielles est un complément important au test impulsionnel. Elle permet de détecter des microdécharges se produisant à l’intérieur de l’isolation, par exemple dans des bulles d’air, des fissures, une résine endommagée ou des zones d’affaiblissement local du diélectrique.

Les décharges partielles sont particulièrement importantes, car elles peuvent indiquer un stade précoce de dégradation de l’isolation avant l’apparition d’un court-circuit complet ou d’un claquage. Cet essai est une méthode non destructive et permet de détecter des problèmes qui ne sont pas toujours visibles lors d’une mesure de base de la résistance d’isolement.

La mesure consiste à analyser des impulsions de courant très courtes, souvent de quelques nanosecondes seulement, à l’aide d’un coupleur PD spécialisé ou par mesure des ondes électromagnétiques haute fréquence au moyen d’une antenne. Le résultat peut être exprimé en picocoulombs, et les paramètres clés sont la tension d’apparition et la tension d’extinction des décharges.

Dans une isolation bien conservée, la tension d’apparition doit être supérieure à la tension maximale de service de la machine. Si les décharges apparaissent trop tôt, cela signifie que l’isolation peut déjà être affaiblie et nécessite une évaluation supplémentaire.

Coefficients PI et DAR

Le coefficient de polarisation du diélectrique PI et le coefficient d’absorption diélectrique DAR servent à évaluer la qualité, l’humidité, la contamination et le degré de vieillissement de l’isolation d’une machine électrique. Les deux paramètres reposent sur l’observation de l’évolution de la résistance d’isolement dans le temps lors de l’application d’une tension continue.

Sous l’effet de la tension, les molécules à structure dipolaire commencent à s’orienter le long des lignes du champ électrique. Ce processus nécessite un passage de courant qui diminue avec le temps. Il permet ainsi d’évaluer si l’isolation se comporte comme un diélectrique sain ou si elle présente des signes d’usure, d’humidité ou de dégradation.

Le coefficient PI est le plus souvent calculé comme le rapport entre la résistance d’isolement mesurée après 10 minutes et celle obtenue après 1 minute. Des valeurs élevées, par exemple dans la plage de 3 à 4, peuvent indiquer le bon état d’une machine neuve ou bien entretenue. Une valeur faible, par exemple inférieure à 1,2, suggère une usure importante, une fragilisation de l’isolation, de l’humidité ou la nécessité d’une intervention de service.

Le coefficient DAR fonctionne selon un principe similaire, mais se rapporte à des intervalles de temps plus courts. Il permet donc une évaluation initiale plus rapide de l’état du diélectrique. Pour la fiabilité des résultats, il est très important qu’avant la mesure l’isolation ne soit pas partiellement polarisée par des tests précédents. Dans la pratique, cela nécessite une décharge préalable et le pontage des sorties des enroulements.

Appelez : +48 717 500 983

Comment interpréter les résultats des mesures et que faire après le diagnostic ?

Que signifie une faible résistance d’isolement d’un moteur synchrone ?

Une faible résistance d’isolement signifie que l’isolation entre les enroulements et le boîtier n’assure plus un niveau suffisant de protection électrique. Cela peut résulter de l’humidité, de contaminations conductrices, de poussières industrielles, d’huile, d’une surchauffe, du vieillissement du matériau isolant ou d’un dommage mécanique.

Dans les conditions de production, un tel résultat est un signal d’alerte. Le moteur peut encore fonctionner, mais le risque de claquage, de déclenchement des protections, d’endommagement de l’entraînement ou de courant de contact dangereux est accru. Le résultat doit donc être analysé conjointement avec le test HiPot, les coefficients PI et DAR ainsi que l’historique de fonctionnement de la machine.

Une interprétation indicative des mesures peut être la suivante :

• résistance d’isolement stable et élevée indique généralement un bon état de l’isolation,
• faible résistance après un arrêt prolongé peut indiquer de l’humidité,
• faible résistance malgré le séchage peut suggérer un dommage permanent de l’isolation,
• baisse de résistance lors des essais suivants indique une dégradation progressive,
• faible PI ou DAR renforce la suspicion de vieillissement, de contamination ou d’affaiblissement du diélectrique.

Que révèle le test impulsionnel sur les courts-circuits entre spires ?

Le test impulsionnel permet de détecter des problèmes qu’une mesure classique de résistance d’isolement peut ne pas révéler. Un court-circuit entre spires apparaît souvent localement, entre des spires voisines de l’enroulement. Au début, il peut ne pas provoquer de défaut complet à la terre, mais il modifie les paramètres électriques de l’enroulement et influence le fonctionnement du moteur sous charge.

Si, lors du test impulsionnel, les formes d’onde conservent une forme, une fréquence et un amortissement similaires, l’enroulement peut être considéré comme plus homogène. Si des déformations, des différences de fréquence ou un amortissement inhabituel apparaissent, un défaut entre spires doit être suspecté.

Du point de vue de la maintenance, il s’agit d’une information très importante. Un moteur présentant un court-circuit entre spires peut absorber un courant accru, chauffer localement, provoquer des erreurs d’entraînement et entraîner l’endommagement des circuits de puissance. La détection précoce d’un tel problème permet de planifier la réparation avant qu’une panne n’arrête la production.

Pourquoi les décharges partielles sont-elles un signal précoce de dégradation de l’isolation ?

Les décharges partielles ne signifient pas nécessairement une défaillance complète immédiate du moteur, mais elles signalent que des processus de dégradation peuvent se produire dans l’isolation. Les microdécharges endommagent localement le diélectrique, créent des chemins conducteurs et peuvent, avec le temps, conduire à un claquage.

Dans la pratique, cela signifie que la mesure PD est particulièrement utile dans le diagnostic prédictif. Elle permet de détecter un problème plus tôt que les symptômes classiques de panne, tels que le déclenchement d’une protection, la fumée, une odeur de brûlé, une erreur du variateur de fréquence ou une perte de couple.

Si la tension d’apparition des décharges est trop basse et que leur niveau augmente, le moteur doit faire l’objet d’un diagnostic supplémentaire. Selon le résultat, il est possible de planifier un nettoyage, un séchage, une imprégnation, une régénération ou la préparation d’un moteur de remplacement afin de limiter le risque d’arrêt non planifié de la ligne.

Comment préparer un moteur synchrone aux mesures sur site ?

Une mesure fiable exige une préparation correcte de la machine. Le moteur doit être déconnecté de l’alimentation en toute sécurité, et le système doit être protégé contre toute mise sous tension accidentelle. Il convient de vérifier la documentation, les marquages des câbles, l’accès aux bornes ainsi que l’historique des pannes antérieures.

Avant les essais haute tension, il est également nécessaire de décharger les enroulements et de respecter les procédures de sécurité. Cela est important aussi bien pour les personnes effectuant la mesure que pour la fiabilité des résultats, notamment lors de l’analyse PI et DAR.

Dans le diagnostic sur site, il est également recommandé de tenir compte de l’environnement du moteur. L’humidité, la température, la présence de poussière, d’huile, de liquide de refroidissement, les vibrations, l’état des câbles d’alimentation ainsi que les conditions de fonctionnement du variateur de fréquence ou du servovariateur peuvent influencer les résultats et leur interprétation.

Quelles actions de service peuvent être planifiées après les mesures ?

Les résultats des mesures doivent conduire à une décision technique concrète. L’objectif du diagnostic n’est pas seulement d’établir un rapport, mais de réduire le risque de panne et de déterminer si le moteur synchrone peut continuer à fonctionner en toute sécurité.

Après les mesures, il est notamment possible de planifier :

• une observation continue du moteur et des mesures de contrôle dans un délai défini
• le nettoyage et le séchage des enroulements,
• la vérification des câbles d’alimentation et des connexions,
• le contrôle du variateur de fréquence, du servovariateur, de l’étage de puissance et des protections,
• la vérification de l’encodeur, du retour d’information et des signaux de commande,
• la régénération ou la réparation du moteur,
• la préparation d’un moteur de remplacement pendant la période d’arrêt,
• la décision de rebobinage ou de remplacement si l’isolation est durablement endommagée.

Ainsi, la maintenance peut agir sur la base de données et non d’hypothèses. C’est particulièrement important dans les usines où un seul moteur est responsable d’une étape critique du processus technologique.

Pourquoi confier la mesure des paramètres d’un moteur synchrone à des spécialistes ?

La mesure des paramètres d’un moteur synchrone exige non seulement un équipement approprié, mais aussi de l’expérience dans l’interprétation des résultats. Le même résultat peut avoir une signification différente dans un moteur après un long arrêt, différente dans une machine après une inondation, et encore différente dans un système fonctionnant avec un variateur de fréquence ou un servovariateur sous forte dynamique de charge.

Un diagnostic spécialisé permet de relier les données issues des tests d’isolation, HiPot, impulsionnels, PD, PI et DAR au contexte réel de fonctionnement de la machine. Il devient ainsi possible de distinguer un problème lié au moteur lui-même d’un problème lié à l’entraînement, au câblage, à l’alimentation, à l’encodeur, à la communication industrielle ou à l’électronique de commande.

Chez RGB Elektronika, nous réalisons le diagnostic, les mesures et l’évaluation de l’état des équipements d’automatisation et d’électronique industrielle, notamment des moteurs, entraînements, variateurs de fréquence, servovariateurs et systèmes de commande. Si un moteur synchrone fonctionne de manière instable, provoque des erreurs d’entraînement ou nécessite une évaluation avant une remise en service, une mesure sur site peut aider à réduire le risque d’arrêt coûteux.

Contactez-nous si vous devez réaliser une mesure des paramètres d’un moteur synchrone sur site, vérifier l’état des enroulements ou déterminer si le moteur peut continuer à fonctionner en toute sécurité dans la machine.
