Inspection des moteurs Siemens après un orage. Comment diagnostiquer un moteur endommagé après un orage ?

L’inspection des moteurs Siemens après un orage doit couvrir non seulement le moteur lui-même, mais aussi tout le système d’entraînement : servomoteur, codeur ou résolveur, câbles de signal, variateur de fréquence, amplificateur servo SINAMICS, alimentations, protections et communication avec l’automatisme. Après une décharge atmosphérique, le moteur peut sembler mécaniquement opérationnel, mais la surtension peut endommager l’électronique de retour d’information, l’isolation des enroulements ou l’interface du codeur, ce qui arrête l’axe et bloque le redémarrage de la production.

En pratique, un moteur endommagé après un orage ne signifie pas toujours des enroulements brûlés. Les dommages directs de la mécanique et des enroulements principaux sont moins fréquents que les pannes des éléments périphériques : codeurs, résolveurs, câbles de retour d’information, variateurs, amplificateurs servo, démarreurs progressifs, alimentations et modules de protection. Ce sont précisément ces éléments qui absorbent le plus souvent les effets de la surtension induite dans le réseau et les câbles.

Si, après un orage, un servomoteur Siemens ne démarre pas, si l’amplificateur servo signale une erreur de codeur, si l’axe ne voit pas sa position ou si le panneau HMI affiche une alarme d’entraînement, il ne faut pas redémarrer la machine par essais successifs. Un diagnostic correct d’un moteur Siemens après un orage nécessite des mesures, l’analyse du tampon d’erreurs et la vérification de la chaîne de retour d’information. Dans de nombreux cas, il est possible de réparer le codeur, de régénérer le servomoteur, de réparer l’amplificateur servo ou de choisir un équivalent sans remplacer tout le système.

Appelez : +48 717 500 983

Pourquoi l’inspection d’un moteur Siemens après un orage doit-elle inclure tout le système d’entraînement ?

Moteur endommagé après un orage ou panne des accessoires d’entraînement ?

Les moteurs électriques ont une construction robuste et, dans de nombreux cas, sont plus résistants aux surtensions momentanées que l’électronique délicate qui fonctionne autour d’eux. Cela ne signifie toutefois pas qu’ils peuvent être considérés comme sûrs après un orage. Les effets réels d’une surtension dépendent de l’amplitude du pic de tension, de la durée d’exposition et du chemin par lequel l’énergie de la décharge est entrée dans le système.

Dans les installations industrielles, après un orage, les éléments de protection et de commande sont le plus souvent endommagés : fusibles, alimentations, variateurs, amplificateurs servo, démarreurs progressifs, modules E/S, entrées de signal, interfaces de communication et électronique de retour d’information. C’est pourquoi le message « erreur moteur » sur le panneau HMI n’est pas encore un diagnostic. Il peut indiquer un problème de moteur, de codeur, de câble, d’alimentation, d’entraînement SINAMICS ou de communication avec l’automate PLC.

Pour la maintenance, il est essentiel de distinguer rapidement ces scénarios. Sinon, un nouveau servomoteur peut être commandé inutilement, alors que le codeur ou l’entrée de mesure de l’amplificateur servo est réellement endommagé. La situation inverse est également possible : l’erreur est effacée et l’entraînement est redémarré, alors que l’isolation des enroulements du moteur est déjà dégradée et provoquera bientôt un court-circuit.

Pourquoi les codeurs et résolveurs des servomoteurs Siemens sont-ils particulièrement exposés ?

Le point le plus sensible des servomoteurs modernes est l’équipement de mesure intégré. Les codeurs et résolveurs sont responsables de la mesure précise de la position de l’arbre, de la vitesse de rotation et des informations nécessaires au pilotage de l’axe. Ils fonctionnent avec une électronique délicate, beaucoup moins résistante aux surtensions que le boîtier métallique, l’arbre ou le paquet de tôles du moteur.

Pendant un orage, de hautes tensions peuvent être induites non seulement dans les câbles d’alimentation, mais aussi dans les câbles de signal. C’est particulièrement dangereux pour la chaîne de retour d’information, car les transistors, photodiodes, circuits logiques, l’alimentation du codeur ou l’interface de communication peuvent être endommagés. Il en résulte une absence de lecture de position, une absence de lecture de vitesse ou un signal de retour instable.

Une panne de codeur après un orage ressemble souvent, pour l’opérateur, à une panne de tout l’entraînement. L’axe ne se référence pas, l’amplificateur servo signale une erreur, la machine n’autorise pas le démarrage du cycle et le panneau opérateur affiche un message concernant un problème de retour d’information. Dans cette situation, un diagnostic du codeur, du câble et de l’entrée de l’amplificateur servo est nécessaire, et pas seulement une inspection visuelle du moteur.

Servomoteurs Siemens 1FK7 et 1FT7 après une surtension – pourquoi tout l’axe s’arrête-t-il ?

Dans les servomoteurs Siemens, comme les séries populaires 1FK7 et 1FT7, le codeur fait partie intégrante du système de commande de l’axe. L’amplificateur servo a besoin d’informations sur la position actuelle du rotor pour piloter correctement le couple, la vitesse et la position. Si, après un orage, le codeur ne transmet pas de signal correct, l’entraînement ne dispose pas d’un retour fiable et arrête l’axe pour des raisons de sécurité.

En pratique, cela signifie qu’un petit composant électronique peut immobiliser tout un poste de production. Un codeur endommagé dans un moteur Siemens 1FK7 ou 1FT7 peut provoquer une alarme de l’amplificateur servo SINAMICS, une perte de communication avec le transducteur de position, des erreurs de somme de contrôle, des anomalies d’alimentation du codeur ou l’impossibilité de synchroniser l’axe.

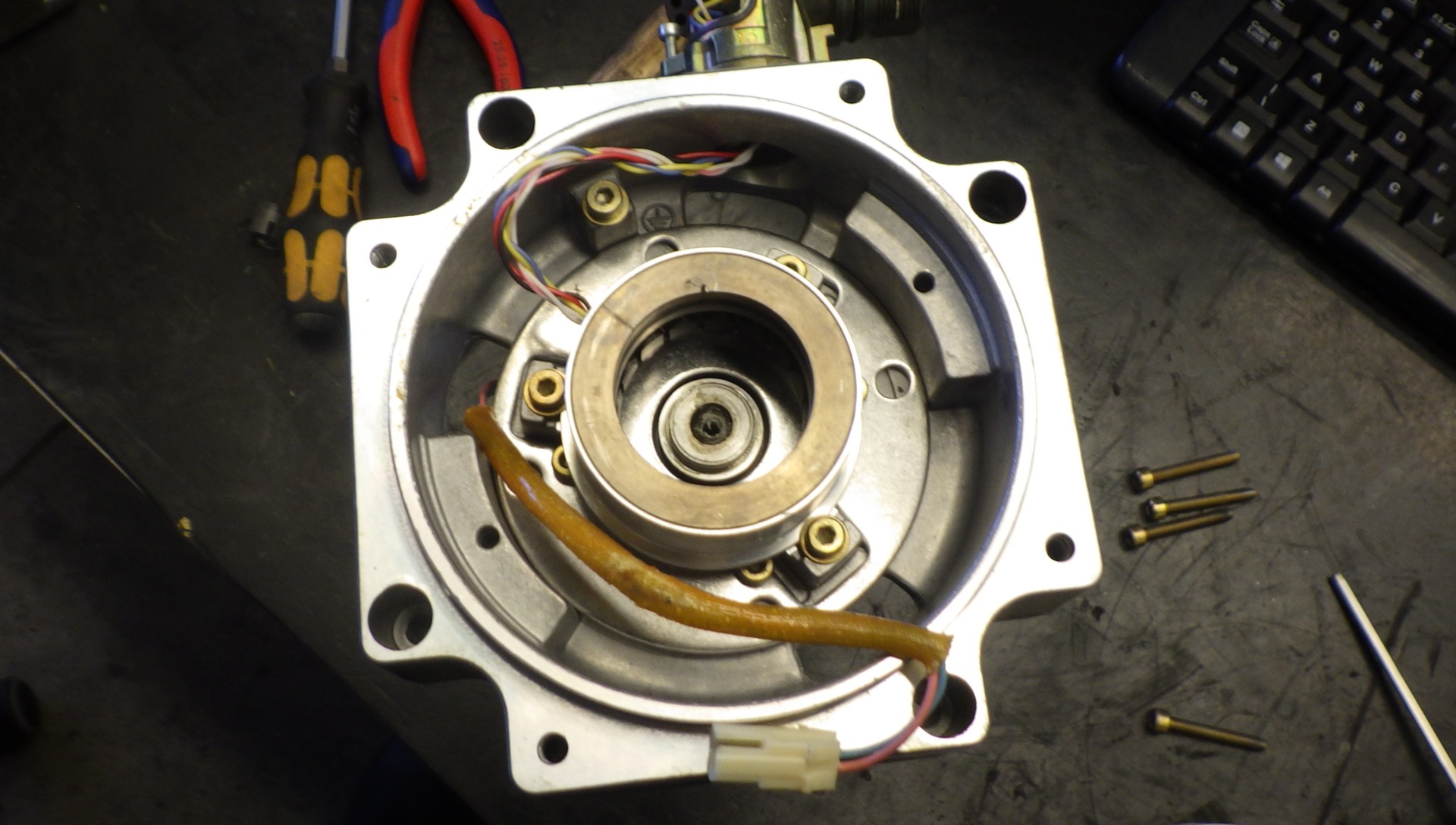

Le remplacement du codeur dans un tel servomoteur n’est pas un simple remplacement de pièce. Après le montage, un réglage matériel et logiciel précis à l’aide d’outils de service adaptés est nécessaire. L’objectif est de resynchroniser l’angle de commutation avec le champ magnétique du rotor. Sans cela, le servomoteur peut ne pas démarrer, fonctionner incorrectement ou générer d’autres erreurs d’entraînement.

Comment diagnostiquer un moteur après un orage et quand confier le servomoteur Siemens au service ?

Symptômes d’une panne de moteur Siemens après un orage

Les symptômes après un orage peuvent apparaître immédiatement après le rétablissement de l’alimentation ou seulement lors d’une tentative de démarrage de la machine. Certaines pannes sont évidentes, par exemple des fusibles grillés ou l’absence d’alimentation de l’entraînement. D’autres sont plus trompeuses : le moteur réussit le test initial, mais après quelques cycles apparaît une erreur de codeur, une surcharge ou un court-circuit.

Les symptômes les plus fréquents indiquant la nécessité d’une inspection du moteur après un orage sont :

• absence de démarrage du moteur ou du servomoteur après le rétablissement de l’alimentation,
• arrêt de l’axe et impossibilité d’effacer l’alarme,
• erreur de codeur, de résolveur ou de retour d’information,
• absence de lecture de la position de l’arbre ou de la vitesse de rotation,
• erreurs de communication entre le moteur, l’amplificateur servo et l’automate PLC,
• erreurs de somme de contrôle du transducteur de position,
• anomalies d’alimentation du codeur,
• déclenchement des protections lors d’une tentative de démarrage,
• alarmes du variateur, de l’amplificateur servo ou du démarreur progressif,
• fonctionnement instable de l’axe après l’effacement de l’erreur,
• odeur d’électronique surchauffée dans l’armoire de commande,
• traces de surtension sur les alimentations, modules E/S, entraînements ou câbles.

Si l’un de ces symptômes apparaît, redémarrer la machine sans diagnostic peut aggraver les dommages. Pour le service maintenance, la solution la plus sûre consiste à déterminer rapidement si le problème concerne le moteur, le codeur, le câble, l’amplificateur servo, l’alimentation ou l’automatisme.

Absence de démarrage du moteur, arrêt de l’axe et alarme de l’amplificateur servo

L’absence de démarrage du moteur après un orage ne signifie pas nécessairement que les enroulements sont endommagés. Dans les systèmes avec servocommandes Siemens, l’entraînement peut bloquer le démarrage parce qu’il ne reçoit pas d’information de retour correcte du codeur ou détecte une erreur dans la chaîne de communication. L’amplificateur servo peut également signaler un problème d’alimentation, de module de puissance, de protection, de bus DC ou de commande.

Il faut d’abord collecter les données : messages du panneau HMI, état de l’amplificateur servo, historique des erreurs, comportement de l’axe lors d’une tentative de réinitialisation et circonstances de la panne. Il est important de savoir si l’orage a provoqué une coupure totale d’alimentation, une courte surtension, le déclenchement de protections, l’endommagement d’autres appareils dans l’armoire ou des problèmes de communication industrielle.

Si l’axe s’arrête immédiatement après l’activation de l’entraînement et que l’erreur revient après son effacement, le diagnostic doit couvrir non seulement le moteur, mais aussi l’amplificateur servo, les câbles, les connecteurs, le codeur et l’alimentation auxiliaire. Le remplacement d’un seul élément sans confirmation de la cause peut prolonger l’arrêt et augmenter les coûts.

Panne du codeur après un orage : absence de position, de vitesse et de retour d’information

La panne du codeur après un orage est l’une des causes les plus fréquentes de l’arrêt d’un servomoteur. Le codeur fournit les informations de position et de vitesse, donc son endommagement empêche le pilotage correct de l’axe. L’amplificateur servo ne peut pas réguler le couple ni la position en toute sécurité, il signale donc une erreur et bloque le fonctionnement.

Les symptômes d’une panne de codeur peuvent comprendre l’absence de position absolue, la perte de référence, des erreurs de communication, des indications instables, une alarme après le déplacement de l’axe ou l’impossibilité d’effectuer la procédure de référencement. Dans les servomoteurs Siemens, le problème peut concerner le codeur lui-même, mais aussi le câble de signal, le connecteur, le blindage du câble, l’alimentation du codeur ou l’interface dans l’amplificateur servo.

La réparation du codeur moteur après un orage nécessite une expérience en électronique de précision et en servocommandes. Si l’endommagement du système de mesure est confirmé, le service peut remplacer le codeur, réparer l’électronique, restaurer les connexions, tester les signaux et effectuer l’étalonnage nécessaire au bon fonctionnement de l’axe.

Erreurs SINAMICS, erreur de somme de contrôle et anomalies d’alimentation du codeur

L’analyse du tampon d’erreurs dans l’entraînement SINAMICS est l’une des étapes les plus importantes du diagnostic après un orage. Les messages concernant la perte de communication avec le transducteur, les erreurs de somme de contrôle, les problèmes d’alimentation du codeur ou les données de position incohérentes sont un signal fort indiquant que la chaîne de retour d’information a été endommagée.

Il ne faut toutefois pas supposer automatiquement que le codeur lui-même est endommagé. La surtension a pu endommager l’interface côté amplificateur servo, le câble de signal, le connecteur, le blindage ou l’alimentation auxiliaire. Il arrive que le codeur dans le moteur ait survécu, mais que la tension induite dans le câble ait endommagé l’électronique d’entrée dans l’entraînement.

C’est pourquoi le diagnostic d’un servomoteur après un orage doit inclure la comparaison des erreurs avec les mesures réelles et les tests de la chaîne de communication. Ce n’est qu’ensuite qu’il est possible de décider si une réparation du codeur, une réparation de l’amplificateur servo, un remplacement du câble, une régénération du moteur ou une modernisation du système d’entraînement est nécessaire.

Endommagement de l’isolation des enroulements après une surtension

Un moteur après un orage peut réussir une inspection visuelle superficielle tout en ayant une isolation des enroulements endommagée. Une forte surtension peut provoquer des claquages microscopiques et la dégradation du vernis isolant. Au départ, le symptôme peut être invisible, mais avec le temps, un court-circuit entre phases, un défaut à la terre ou le déclenchement des protections peut apparaître.

C’est pourquoi l’une des étapes de base de l’inspection d’un moteur après un orage est la mesure de la résistance d’isolation des enroulements par rapport au boîtier. Une telle mesure doit être effectuée par un service qualifié à l’aide d’un analyseur moteur approprié ou d’un mégohmmètre, conformément aux exigences du type de moteur concerné et à la documentation technique.

Si la mesure indique une dégradation de l’isolation, un nouveau démarrage de l’entraînement peut être risqué. Les actions de service possibles comprennent un diagnostic détaillé des enroulements, une régénération, un rebobinage, un remplacement du moteur ou le choix d’un équivalent, selon la valeur de l’appareil, la disponibilité des pièces et la criticité de l’application.

Ne démarrez pas l’axe après une surtension sans mesures. L’inspection d’un servomoteur après un orage permet de détecter l’endommagement du codeur, de l’isolation ou de l’amplificateur servo avant que la panne ne provoque un arrêt de production coûteux.

Diagnostic d’un moteur Siemens après un orage – que vérifie le service ?

Le diagnostic professionnel d’un moteur Siemens après un orage doit être mené de manière systémique. L’objectif n’est pas seulement de confirmer qu’un élément est endommagé, mais aussi de déterminer si la surtension n’a pas touché les appareils voisins. En pratique, un orage endommage rarement un seul composant. L’énergie de surtension peut passer par l’alimentation, les câbles de signal, le blindage, les modules d’entrées/sorties, les entraînements et les systèmes de communication.

Le service vérifie généralement :

1. le fabricant, le modèle et la référence catalogue du moteur ou servomoteur Siemens,
2. le type d’application, les symptômes de la panne et les circonstances de la surtension,
3. les messages du HMI, de l’automate PLC et de l’amplificateur servo,
4. le tampon d’erreurs de l’entraînement SINAMICS ou d’un autre système de commande,
5. l’état des fusibles, alimentations, protections et modules de puissance,
6. la résistance d’isolation des enroulements par rapport au boîtier,
7. la continuité des enroulements et les signes possibles de court-circuit entre phases,
8. l’état du câble moteur, du câble codeur, des connecteurs et du blindage,
9. l’alimentation du codeur, du résolveur ou du transducteur de position,
10. la communication entre le codeur et l’amplificateur servo,
11. l’interface du codeur côté entraînement,
12. l’électronique de commande, les modules E/S et les signaux de l’automatisme,
13. la possibilité de réparation, de régénération, de remplacement ou de modernisation du système.

Il est important de ne pas limiter le diagnostic à la lecture d’une erreur. Le même message peut résulter d’un codeur, d’un câble, d’une alimentation, d’un amplificateur servo ou d’une configuration endommagés. Seule la combinaison de mesures, de tests fonctionnels et de l’analyse de l’historique des erreurs permet de prendre une décision de service.

Réparation du codeur moteur après un orage ou remplacement du servomoteur ?

La décision entre la réparation du codeur, la régénération du servomoteur et le remplacement de tout le moteur dépend de l’étendue des dommages, de la disponibilité des pièces, du délai de livraison et du coût d’arrêt. Dans de nombreux cas, la réparation est plus rentable que l’achat d’un nouveau servomoteur, surtout lorsque le problème concerne uniquement le codeur, le câble, le connecteur ou l’électronique de retour d’information.

La réparation du codeur moteur après un orage est pertinente lorsque le dommage peut être confirmé et que le servomoteur est mécaniquement et électriquement apte à poursuivre son fonctionnement. Après le remplacement ou la réparation du système de mesure, un étalonnage et un positionnement correct du codeur par rapport au rotor sont nécessaires.

La régénération d’un servomoteur Siemens est une bonne solution lorsque, en plus du codeur, il faut également vérifier les roulements, les enroulements, les câbles, les connecteurs, le frein, les capteurs de température ou d’autres éléments d’usure. La régénération peut réduire le risque d’une nouvelle panne après le redémarrage de la ligne.

Le remplacement du servomoteur est recommandé lorsque les dommages sont importants, que l’isolation des enroulements est dégradée, que l’électronique n’est pas disponible, que la réparation ne serait pas rentable ou que la production a besoin d’un rétablissement immédiat du fonctionnement avec un équivalent disponible en stock.

Pour le service achats, il est important de ne pas choisir un équivalent uniquement selon la puissance ou les dimensions. La référence catalogue, le type de codeur, le frein, les connecteurs, la tension, la vitesse, le couple, le mode de refroidissement, la compatibilité avec l’entraînement SINAMICS et les exigences de l’application sont essentiels. Un servomoteur mal choisi peut physiquement s’adapter à la machine, mais ne pas démarrer correctement avec le système de commande existant.

Vous ne savez pas s’il faut réparer le codeur ou remplacer le servomoteur ? Envoyez-nous la référence catalogue Siemens, une photo de la plaque signalétique et les erreurs de l’entraînement. Nous évaluerons la rentabilité de la réparation, de la régénération, de l’achat d’un équivalent ou de la modernisation de l’axe.

Régénération, rachat, pièces de rechange et modernisation des systèmes Siemens après un orage

Après un orage, il s’avère souvent qu’un seul élément n’est pas endommagé, mais plusieurs appareils du même chemin d’entraînement. Le servomoteur peut avoir un codeur endommagé, l’amplificateur servo une entrée de retour endommagée et l’alimentation une sortie instable. Dans une telle situation, le simple remplacement de la pièce visiblement endommagée ne résout pas toujours le problème.

Le service des systèmes Siemens après une surtension peut inclure le diagnostic et la réparation des servomoteurs, codeurs, résolveurs, variateurs, amplificateurs servo SINAMICS, alimentations, modules E/S, panneaux HMI, automates PLC, démarreurs progressifs et électronique de commande. Cela permet d’évaluer tout le système, et pas seulement un composant isolé.

Si l’appareil est difficile à obtenir, l’achat d’une pièce d’occasion, régénérée ou équivalente disponible en stock peut être une bonne solution. Cela concerne particulièrement les anciennes séries de servomoteurs, d’entraînements et de modules d’automatisme, pour lesquelles le délai de livraison d’une pièce neuve peut être trop long par rapport au coût d’arrêt.

Dans certains cas, il peut également être intéressant d’envisager le rachat de moteurs Siemens, servomoteurs, codeurs, variateurs et entraînements endommagés. Ces appareils peuvent servir de base à une régénération, de source de pièces ou d’élément de stock de secours pour la maintenance.

La modernisation du système d’entraînement est pertinente lorsque, après un orage, apparaissent des problèmes de disponibilité des pièces, de pannes répétées ou de communication obsolète. Elle peut inclure le choix d’un servomoteur plus récent, d’un entraînement, de câbles, de protections contre les surtensions, d’alimentations, de modules de communication ou la modification de la configuration de l’axe. Une modernisation bien planifiée réduit le risque de nouveaux arrêts et facilite la maintenance de la machine à l’avenir.

Quand envoyer un moteur, un servomoteur ou un entraînement SINAMICS au service ?

Il est recommandé d’envoyer un moteur, un servomoteur ou un entraînement SINAMICS au service lorsque, après un orage, apparaît une erreur de codeur, une absence de démarrage, un arrêt d’axe, le déclenchement de protections, une perte de communication, une erreur d’alimentation du codeur, une suspicion d’endommagement de l’isolation des enroulements ou un fonctionnement instable après réinitialisation. Plus le diagnostic est réalisé rapidement, plus les chances de limiter l’étendue de la réparation sont élevées.

Avant de contacter le service, il est utile de préparer : le fabricant et le modèle de l’appareil, la référence catalogue Siemens, une photo de la plaque signalétique, une description des symptômes, les messages HMI, les erreurs de l’amplificateur servo, les informations sur l’entraînement SINAMICS, le type de machine, les photos des câbles et connecteurs ainsi que l’information indiquant si d’autres appareils de l’armoire de commande ont également été endommagés.

Une inspection professionnelle des servomoteurs Siemens après un orage permet de prendre une décision rationnelle : réparation, régénération, remplacement du codeur, réparation de l’amplificateur servo, achat d’un équivalent, rachat de l’appareil endommagé ou modernisation du système. Pour la maintenance, cela signifie un arrêt plus court ; pour la production, une meilleure prévisibilité du redémarrage ; et pour les achats, un meilleur contrôle des coûts et de la disponibilité des pièces.

Vous avez besoin d’un diagnostic de moteur Siemens après un orage ? Contactez le service d’automatisme industriel et d’électronique. Nous vérifierons le moteur, le servomoteur, le codeur, le résolveur, l’entraînement, les câbles et l’alimentation, puis proposerons une réparation, une régénération, un remplacement, un rachat ou une modernisation. –> Commander une réparation
