Comment surveiller un moteur ? Mesure du courant de démarrage, contrôle des surcharges et analyse des vibrations des moteurs et des roulements

Un moteur électrique doit être surveillé par une mesure régulière du courant de démarrage et du courant de service, le contrôle des surcharges, la détection des déséquilibres de phases ainsi que l’analyse des vibrations du moteur et des roulements. Cette approche permet d’évaluer si l’entraînement fonctionne de manière stable et s’il n’y a pas de charge excessive, de surchauffe, d’usure des roulements, de problèmes d’alimentation ou de fonctionnement incorrect de la machine. Dans la pratique industrielle, la surveillance d’un moteur est l’un des éléments de base du diagnostic préventif, car elle permet de détecter un problème avant qu’il ne provoque une panne, un arrêt de production ou l’endommagement d’autres éléments du système d’entraînement.

Dans les sites de production, un moteur fonctionne rarement comme un dispositif isolé. Le plus souvent, il fait partie d’un système plus vaste dans lequel il coopère avec un variateur de fréquence, un démarreur progressif, un réducteur, une pompe, un ventilateur, un convoyeur, un codeur, un automate PLC, un panneau HMI, des modules I/O ainsi qu’une électronique de commande. C’est pourquoi la mesure du fonctionnement du moteur doit inclure à la fois les paramètres électriques et mécaniques. Seule la comparaison des résultats de mesure permet de déterminer si le problème provient du moteur lui-même, de la charge mécanique, de l’alimentation, du système de commande ou des éléments exécutifs de la machine.

Commandez des mesures électriques de moteurs chez RGB Elektronika et vérifiez l’état de l’entraînement avant qu’une panne n’arrête la production.

Appelez : +48 717 500 983

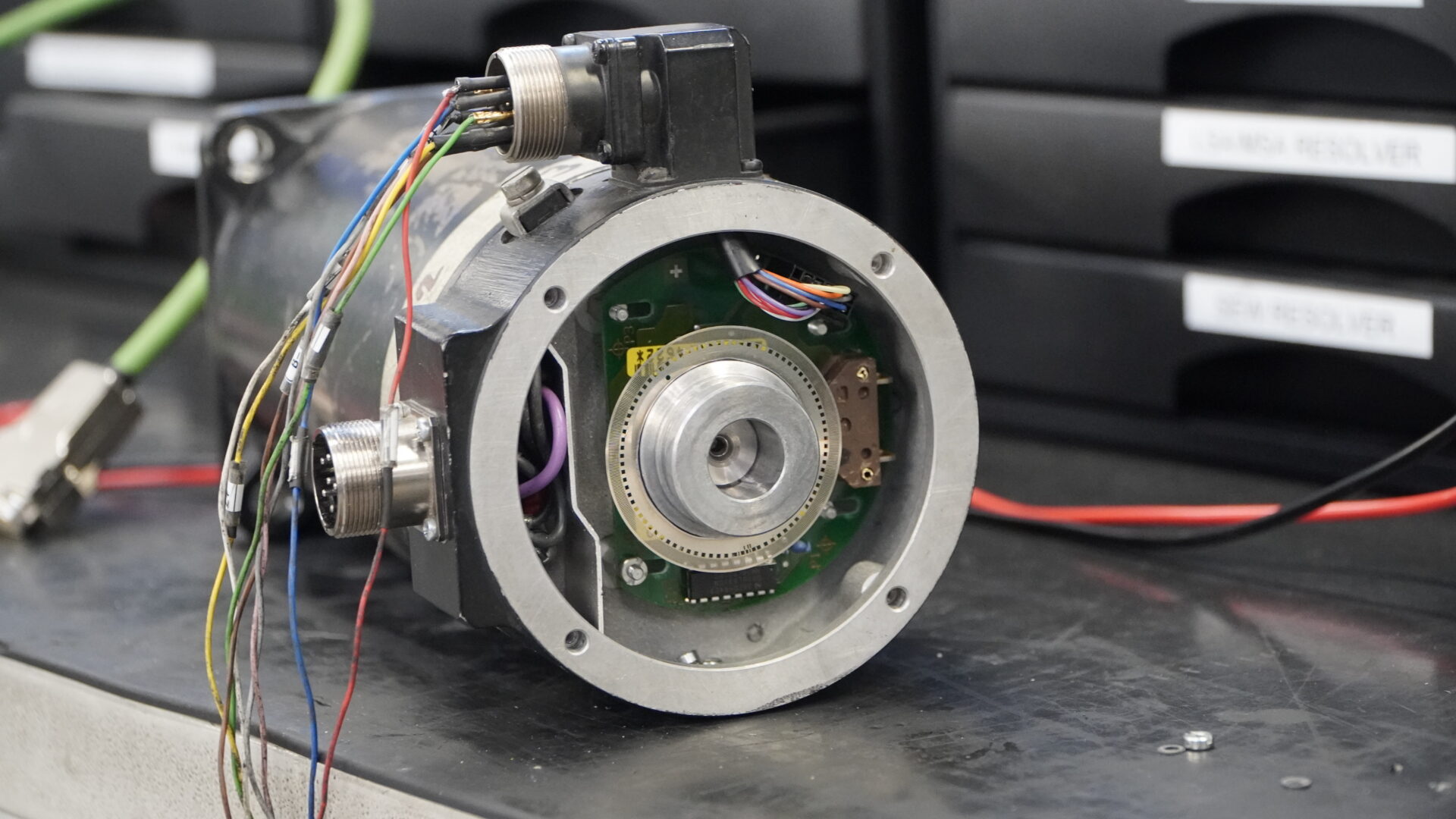

Comment surveiller le fonctionnement d’un moteur dans une usine industrielle ?

Pourquoi la surveillance du moteur est-elle la base du diagnostic préventif ?

La surveillance d’un moteur électrique consiste à contrôler systématiquement ses paramètres les plus importants pendant le démarrage, le fonctionnement sous charge et le fonctionnement stabilisé. L’objectif n’est pas seulement de confirmer que le moteur « fonctionne », mais de vérifier s’il travaille dans des conditions sûres pour les enroulements, l’isolation, les roulements, le système de refroidissement et l’ensemble de l’installation d’alimentation.

En maintenance industrielle, il est particulièrement important de noter que de nombreuses pannes se développent progressivement. Une surcharge, une température élevée, des vibrations croissantes, une dégradation de l’état des roulements ou un déséquilibre de l’alimentation peuvent ne pas arrêter la machine pendant un certain temps. En même temps, ces phénomènes accélèrent toutefois l’usure du moteur et augmentent le risque d’un arrêt soudain. Un contrôle périodique des moteurs régulier permet de détecter ces phénomènes plus tôt et de planifier les interventions de service à un moment approprié.

Dans la pratique, la surveillance du moteur aide à répondre à plusieurs questions clés :

• le moteur absorbe-t-il le courant correct pendant le démarrage et le fonctionnement,
• l’entraînement n’est-il pas soumis à une surcharge,
• existe-t-il un déséquilibre dangereux entre les phases,
• les roulements, le ventilateur et les éléments mécaniques ne génèrent-ils pas de vibrations excessives,
• les protections, relais thermiques et le système d’alimentation sont-ils correctement sélectionnés,
• le problème concerne-t-il le moteur, le variateur de fréquence, le démarreur progressif, l’installation ou la machine elle-même.

Quels paramètres du moteur faut-il contrôler régulièrement ?

Les paramètres les plus importants contrôlés lors du diagnostic d’un moteur peuvent être divisés en paramètres électriques, thermiques et mécaniques. Dans le cas des moteurs fonctionnant dans des applications industrielles, les plus importants sont notamment :

• courant de démarrage – indique l’importance de la charge apparaissant lors du démarrage du moteur,
• courant de service – permet d’évaluer si le moteur ne fonctionne pas au-dessus des valeurs nominales,
• déséquilibre de courant et de tension – indique une charge inégale des phases ou un problème d’alimentation,
• température de fonctionnement – aide à détecter une surcharge, un refroidissement insuffisant ou une dégradation de l’état des enroulements,
• vibrations du moteur et des roulements – permettent de reconnaître des dommages mécaniques, un balourd, des jeux, des problèmes de ventilateur ou de roulement,
• temps de démarrage – indique si le moteur atteint l’état de fonctionnement stabilisé dans le temps correct,
• comportement des protections – permet d’évaluer si les déclenchements ne sont pas dus à une surcharge, à des pics de courant ou à une mauvaise sélection de la protection.

Si le moteur fonctionne avec un variateur de fréquence, un servovariateur ou un démarreur progressif, il est également utile d’analyser les paramètres de l’entraînement, l’historique des défauts, les alarmes de surcharge, la fréquence de sortie, les rampes d’accélération, les limitations de courant ainsi que les signaux du codeur ou d’autres éléments de retour d’information.

Qu’est-ce qui peut indiquer un problème de moteur avant la panne ?

Un moteur électrique signale très souvent une dégradation de son état de fonctionnement avant qu’une panne complète ne survienne. Le problème est que les premiers symptômes sont parfois confondus avec une surcharge temporaire de la machine, une erreur de processus ou une usure normale d’exploitation.

Les signaux d’alerte typiques comprennent :

• déclenchements fréquents des protections moteur,
• courant trop élevé pendant le démarrage,
• temps d’accélération du moteur prolongé,
• fonctionnement du moteur au-dessus du courant nominal,
• échauffement excessif du boîtier,
• augmentation du niveau de vibrations,
• bruit inhabituel autour des roulements ou du ventilateur,
• fonctionnement instable de la machine sous charge,
• chutes de tension dans l’installation pendant le démarrage,
• erreurs du variateur de fréquence, du démarreur progressif ou du système de commande,
• arrêts répétés de la ligne de production sans cause clairement identifiable.

Plus les mesures sont réalisées tôt, plus les chances de limiter les coûts sont importantes. Une surcharge ou une usure des roulements non détectée peut entraîner non seulement une panne du moteur, mais aussi l’endommagement du réducteur, de l’accouplement, du variateur de fréquence, de l’étage de puissance, des éléments mécaniques de la machine ou de l’installation d’alimentation.

Quelles mesures effectuer lors de la surveillance d’un moteur ?

Mesure du courant de démarrage du moteur. Que montre-t-elle et quand est-elle particulièrement importante ?

La mesure du courant de démarrage permet d’évaluer le courant absorbé par le moteur au moment du démarrage et la durée de la transition vers un fonctionnement stable. C’est l’une des mesures de base réalisées lorsqu’une machine provoque des chutes de tension, des déclenchements de protections, un fonctionnement instable d’autres équipements ou des problèmes de démarrage sous charge.

Pendant le démarrage, un moteur peut absorber un courant nettement plus élevé que pendant le fonctionnement stabilisé. Si l’installation, les protections, le démarreur progressif, le variateur de fréquence ou le système d’alimentation ne sont pas correctement sélectionnés, un tel pic peut provoquer des perturbations dans le fonctionnement de toute la machine. Un courant de démarrage élevé accélère également l’usure des composants du moteur, notamment des enroulements et de l’isolation, si les démarrages sont fréquents ou s’effectuent dans des conditions de charge difficiles.

La mesure doit inclure non seulement la valeur de crête, mais aussi la durée du démarrage et le moment où le courant de service est atteint. Un démarrage trop long peut indiquer une charge mécanique excessive, des problèmes de réducteur, des roulements grippés, des paramètres incorrects du variateur de fréquence, une rampe d’accélération mal définie ou un moteur mal adapté à l’application.

Dans la pratique industrielle, la mesure du courant de démarrage est particulièrement importante lorsque :

• le moteur déclenche souvent les protections au démarrage,
• la machine démarre difficilement ou avec retard,
• des chutes de tension apparaissent dans l’installation,
• d’autres appareils fonctionnant sur la même ligne d’alimentation se comportent de manière instable,
• une modernisation du système d’entraînement est prévue,
• il faut sélectionner un variateur de fréquence, un démarreur progressif, des protections ou des câbles d’alimentation,
• le moteur fonctionne dans une application avec un couple de démarrage élevé.

Si le moteur provoque des problèmes au démarrage, il est utile de commander des mesures électriques de moteurs avant de remplacer l’appareil. Souvent, la cause n’est pas le moteur lui-même, mais une charge mécanique trop importante, des paramètres d’entraînement incorrects, des protections mal sélectionnées ou un problème avec l’installation d’alimentation.

Contrôle des surcharges du moteur. Comment reconnaître un fonctionnement hors de la plage sûre ?

Le contrôle des surcharges consiste à évaluer si le moteur n’est pas sollicité au-delà de ses capacités pendant le fonctionnement normal. Une surcharge se produit lorsque la demande de couple ou de puissance de la machine dépasse la plage de fonctionnement sûre du moteur. Contrairement au courant de démarrage de courte durée, la surcharge concerne le fonctionnement de service et peut se maintenir pendant une période prolongée.

Le symptôme le plus courant d’une surcharge est une consommation de courant supérieure à la valeur nominale, une hausse de température et un fonctionnement instable de l’entraînement. Un fonctionnement prolongé en surcharge entraîne une surchauffe du moteur, un vieillissement accéléré de l’isolation des enroulements, une dégradation des propriétés des matériaux isolants et un risque accru de courts-circuits entre spires.

La surcharge du moteur peut résulter de nombreuses causes, notamment :

• blocage ou résistance mécanique accrue de la machine,
• usure des roulements, réducteurs, accouplements ou éléments de guidage,
• mauvaise sélection du moteur pour l’application,
• fonctionnement à une température ambiante trop élevée,
• refroidissement insuffisant ou ventilateur encrassé,
• paramètres incorrects du variateur de fréquence ou du démarreur progressif,
• démarrages, freinages ou variations de charge trop fréquents,
• problèmes d’alimentation et déséquilibre de phases.

Pour protéger le moteur contre les effets de la surcharge, on utilise notamment des relais thermiques, des disjoncteurs moteurs, des protections électroniques ainsi que des fonctions de protection disponibles dans les variateurs de fréquence et les servovariateurs. La seule présence d’une protection ne remplace toutefois pas le diagnostic. Si une protection coupe fréquemment l’entraînement, il faut en déterminer la cause, et non simplement augmenter le réglage du courant.

Le fonctionnement en surcharge peut être coûteux non seulement en raison de l’endommagement du moteur. Dans une usine industrielle, l’arrêt d’un seul entraînement provoque souvent l’arrêt de toute la ligne, des retards de production, des pertes de matière, la nécessité d’une intervention de service en mode d’urgence ainsi que le risque d’endommager les équipements associés.

Détection des déséquilibres. Pourquoi les différences entre phases sont-elles dangereuses pour le moteur ?

La détection des déséquilibres est un élément important de la surveillance des moteurs triphasés. Le déséquilibre peut concerner la tension d’alimentation, le courant absorbé par chaque phase ou la charge des enroulements. Même de faibles différences entre phases peuvent provoquer un échauffement inégal du moteur, une baisse du rendement et une usure plus rapide de l’isolation.

Le déséquilibre peut résulter de problèmes dans l’installation d’alimentation, de connexions desserrées, d’un contacteur endommagé, d’une charge inégale, d’une détérioration des enroulements, de problèmes avec l’étage de puissance du variateur de fréquence ou d’un fonctionnement incorrect des éléments de commande. Dans les applications avec variateur de fréquence, il faut analyser à la fois le côté alimentation et le côté sortie de l’entraînement, car les symptômes peuvent provenir de différents endroits du système.

Les symptômes pouvant indiquer un déséquilibre comprennent notamment :

• absorption de courant inégale sur les phases,
• température moteur élevée malgré une charge apparemment normale,
• vibrations et fonctionnement irrégulier de l’entraînement,
• alarmes fréquentes du variateur de fréquence,
• baisse du couple ou problèmes de maintien de la vitesse,
• fonctionnement instable de la machine sous charge variable,
• usure accélérée des enroulements et de l’isolation.

C’est précisément pourquoi la mesure du fonctionnement du moteur doit inclure non seulement une valeur de courant total, mais également la comparaison des phases individuelles. Dans le diagnostic industriel, il est important de détecter non seulement une panne évidente, mais aussi une dérive qui commence tout juste à affecter la stabilité du processus.

Appelez : +48 717 500 983

Analyse des vibrations des moteurs et des roulements. Comment détecter les dommages mécaniques ?

L’analyse des vibrations des moteurs et des roulements permet de détecter des problèmes mécaniques qu’il n’est pas toujours possible d’identifier clairement sur la base des seules mesures électriques. Les vibrations peuvent indiquer une usure des roulements, un balourd du rotor, un défaut d’alignement, des jeux mécaniques, une détérioration du ventilateur, des problèmes de fondation, d’accouplement ou d’éléments de la machine entraînée.

La mesure des vibrations est réalisée à l’aide de capteurs externes montés sur le corps du moteur ou aux points de diagnostic de la machine. Les capteurs enregistrent les variations de position, d’accélération ou de vitesse vibratoire, puis transmettent le signal au système de mesure. Sur cette base, il est possible d’évaluer la valeur efficace des vibrations, l’amplitude, la fréquence ainsi que les changements de tendance dans le temps.

Dans le diagnostic de maintenance, la comparaison des résultats avec les mesures précédentes est particulièrement importante. Une mesure ponctuelle peut montrer l’état actuel, mais seule la tendance permet d’évaluer si le niveau de vibrations augmente et si une intervention de service est nécessaire.

Comment fonctionnent les capteurs de vibrations utilisés dans le diagnostic des moteurs ?

Différents types de capteurs sont utilisés pour les mesures de vibrations. Les capteurs piézoélectriques sont souvent employés ; la déformation de l’élément de mesure y provoque la génération d’un signal de tension. Ce signal peut ensuite être interprété par le système de mesure comme une information sur les vibrations présentes sur le corps du moteur.

Dans la pratique, on rencontre également des accéléromètres capacitifs et piézorésistifs. Dans les capteurs capacitifs, le changement de position de l’une des électrodes influence la variation de capacité, tandis que dans les capteurs piézorésistifs, la déformation d’une membrane avec piézorésistances provoque une variation de la résistance de l’élément de mesure. Quelle que soit la technologie, l’objectif est de transformer un mouvement mécanique en un signal pouvant être mesuré, comparé et interprété.

Quels défauts peut-on détecter grâce à l’analyse fréquentielle des vibrations ?

Une analyse avancée des vibrations ne se limite pas à vérifier si le moteur « vibre fortement ». Le signal des capteurs peut être analysé selon des fréquences caractéristiques associées à des types précis de défauts. Cela permet de distinguer un problème de roulement d’un balourd, d’un défaut d’alignement, de jeux mécaniques ou d’une détérioration du ventilateur.

L’analyse fréquentielle aide notamment à détecter :

• l’usure de la piste du roulement,
• les dommages des éléments roulants,
• le balourd du rotor,
• le défaut d’alignement des arbres,
• les jeux mécaniques,
• l’endommagement du ventilateur du moteur,
• les problèmes de fixation du moteur,
• la résonance de la structure de la machine.

C’est important, car un roulement endommagé peut ne pas arrêter la machine pendant un certain temps, mais il générera des vibrations, du bruit et une température de plus en plus élevés. Cela peut entraîner l’endommagement de l’arbre, du corps, des enroulements, de l’accouplement ou du mécanisme entraîné.

Contrôle périodique des moteurs. À quelle fréquence effectuer le diagnostic ?

La fréquence des contrôles dépend de l’importance du moteur pour le processus, des conditions de fonctionnement, de la charge, de l’âge de l’appareil et de l’historique des pannes. Un moteur auxiliaire fonctionnant périodiquement doit être traité différemment d’un entraînement critique dont l’arrêt entraîne l’arrêt de toute la ligne de production.

Il est particulièrement utile de planifier un contrôle périodique des moteurs pour les appareils qui :

• fonctionnent en continu,
• sont exposés à la poussière, à l’humidité, à une température élevée ou aux vibrations,
• fonctionnent avec une forte charge mécanique,
• démarrent et s’arrêtent fréquemment,
• coopèrent avec des variateurs de fréquence, des démarreurs progressifs ou un système de commande étendu,
• ont provoqué par le passé des arrêts ou des erreurs de production,
• sont difficiles à remplacer rapidement en raison de leur disponibilité, de leurs dimensions ou de leur configuration.

Dans de nombreuses usines, la meilleure solution consiste à créer un calendrier de mesures pour les moteurs critiques. Grâce à cela, la maintenance peut comparer les résultats dans le temps, planifier les remplacements de roulements, réagir à l’augmentation du courant de service et éviter les situations où le premier signal du problème est un arrêt soudain de la production.

Quand commander des mesures électriques de moteurs ?

Les mesures électriques de moteurs doivent être commandées chaque fois qu’un entraînement commence à fonctionner différemment qu’auparavant, mais que la cause du problème n’est pas évidente. Le diagnostic est particulièrement important avant de décider de remplacer un moteur, un variateur de fréquence, un démarreur progressif ou des composants mécaniques, car sans mesures, il est facile de remplacer un composant fonctionnel sans supprimer la cause réelle de la panne.

Un diagnostic professionnel est recommandé en cas de :

• problèmes de démarrage du moteur,
• déclenchements fréquents des protections,
• suspicion de surcharge,
• consommation de courant accrue,
• déséquilibre entre les phases,
• échauffement excessif du moteur,
• vibrations ou bruit inhabituels,
• erreurs du variateur de fréquence, du servovariateur ou du démarreur progressif,
• fonctionnement instable de la machine après réparation,
• inspection préventive planifiée ou modernisation de la ligne.

RGB Elektronika réalise des mesures électriques de moteurs ainsi que le diagnostic des dispositifs d’automatisation industrielle et d’électronique industrielle. Si un moteur provoque un fonctionnement instable de la machine, déclenche les protections, surchauffe ou génère des vibrations inquiétantes, il est utile de vérifier son état par des mesures avant qu’une panne n’arrête la production.

Que vérifier lorsque le moteur fonctionne de manière instable ?

Dans le diagnostic industriel, il est important de relier logiquement le symptôme à une cause possible. Le tableau ci-dessous indique les zones à vérifier en premier lieu.

Symptôme	Cause possible	Que vérifier ?
Le moteur déclenche la protection au démarrage	Courant de démarrage trop élevé, surcharge mécanique, protection incorrecte	Mesure du courant de démarrage, temps de démarrage, état de la charge, réglages des protections
Le moteur chauffe fortement	Surcharge, déséquilibre de phases, refroidissement insuffisant, usure de l’isolation	Courant de service, tensions de phase, température, ventilateur, charge de la machine
La machine vibre ou fait du bruit	Usure des roulements, balourd, défaut d’alignement, jeux mécaniques	Analyse des vibrations du moteur et des roulements, fixation, accouplement, réducteur
Le variateur de fréquence signale des erreurs de surcharge	Charge trop élevée, paramètres incorrects, problème avec le moteur ou les câbles	Courant de sortie du variateur de fréquence, paramètres des rampes, état du moteur, câbles, isolation
Le moteur fonctionne de manière irrégulière	Déséquilibre de l’alimentation, problème d’enroulement, perturbations de commande	Détection des déséquilibres, mesure des courants de phase, signaux de commande, étage de puissance

Quels sont les avantages d’une mesure régulière du fonctionnement du moteur ?

Une mesure régulière du fonctionnement du moteur permet de détecter les anomalies avant qu’elles ne conduisent à une panne. Les principaux domaines du diagnostic sont la mesure du courant de démarrage, le contrôle du courant de service, le contrôle des surcharges, la détection des déséquilibres ainsi que l’analyse des vibrations des moteurs et des roulements. Ensemble, ils donnent une image pratique de l’état du moteur, du système d’entraînement et de la machine.

Pour les services de maintenance, cela signifie un meilleur contrôle de l’état du parc machines, une meilleure planification du service et un risque réduit d’arrêts coûteux. Pour la production, cela signifie un processus plus stable, moins d’arrêts imprévus et une plus grande sécurité de travail. Pour les services achats, cela signifie la possibilité de prendre des décisions sur la base de données, et non uniquement de symptômes.

Si vous souhaitez vérifier l’état d’un moteur avant une panne, après réparation ou dans le cadre d’un diagnostic préventif, contactez RGB Elektronika. Nous réalisons des mesures électriques de moteurs et aidons à évaluer si le problème se situe du côté du moteur, de l’installation, du variateur de fréquence, du démarreur progressif, du système de commande ou de la charge mécanique de la machine.
