Comment évaluer l’état technique des machines et équipements électriques ? Diagnostic des machines électriques et tests de réception

L’état technique des machines et équipements électriques s’évalue sur la base d’inspections visuelles, de mesures électriques, de l’analyse des systèmes de protection, du contrôle de la commande ainsi que de tests fonctionnels dans des conditions proches de l’exploitation. La seule résistance d’isolation, une mesure ponctuelle du courant ou un démarrage rapide de la machine ne suffisent pas pour déterminer de manière fiable si l’équipement peut fonctionner en toute sécurité en production. Un diagnostic complet des machines électriques doit prendre en compte l’isolation, les enroulements, les conducteurs de protection, les systèmes de commande, les organes d’exécution, le refroidissement, la charge ainsi que la réaction des protections.

Dans les sites industriels, une telle évaluation a une influence directe sur la sécurité des opérateurs, la stabilité de la production, les coûts de maintenance et le risque d’arrêt imprévu. Une machine peut sembler correcte, démarrer sans problème visible, et pourtant présenter une isolation humide, une asymétrie des enroulements, des connexions desserrées, un circuit de protection défectueux, une électronique de commande instable ou un organe d’exécution fonctionnant hors de la plage de sécurité.

C’est pourquoi la détermination de l’état technique des machines doit être réalisée par étapes. On identifie d’abord l’équipement et les conditions de fonctionnement, puis on effectue les mesures de la machine dans un état sécurisé et déconnecté de l’alimentation, avant de procéder aux tests de réception des machines et à la vérification du bon fonctionnement des équipements électriques sous contrôle du service technique.

Contactez RGB Elektronika si vous avez besoin d’un diagnostic fiable des machines électriques, de mesures d’équipements industriels ou de tests de réception après réparation, modernisation, panne ou relocalisation d’une machine. Nous vérifierons l’état technique de l’équipement, vous aiderons à déterminer le risque lié à la poursuite de l’exploitation et indiquerons les actions de service possibles.

Appelez : +48 717 500 983

Comment se déroulent le diagnostic des machines électriques et la détermination de l’état technique des équipements ?

Pourquoi une seule mesure ne suffit-elle pas pour évaluer une machine électrique ?

Un diagnostic fiable des machines ne consiste pas à effectuer une seule mesure et à prendre une décision sur la base d’une valeur isolée. Dans la pratique industrielle, l’état technique d’un équipement dépend de nombreux domaines qui s’influencent mutuellement. L’isolation peut être affaiblie par l’humidité, les enroulements peuvent présenter les premiers signes de surchauffe, les liaisons de protection peuvent être corrodées et le système de commande peut devenir instable uniquement lors du fonctionnement sous charge.

L’erreur la plus fréquente dans l’évaluation des machines consiste à traiter le résultat de mesure comme un chiffre isolé. La valeur de la résistance d’isolation, de la résistance des enroulements ou du courant de phase n’a de sens diagnostique que lorsqu’elle est rapportée à :

• le type et la puissance de la machine,
• la tension nominale,
• la classe d’isolation,
• la température de l’équipement pendant la mesure,
• l’historique des mesures précédentes,
• les conditions de fonctionnement sur la ligne de production,
• les symptômes signalés par la maintenance.

Le même moteur électrique peut présenter une résistance d’isolation différente après un long arrêt, différente après un fonctionnement à température élevée et encore différente après exposition à l’humidité. De même, un variateur de fréquence, un servomoteur, un démarreur progressif, une alimentation, un convertisseur, un automate PLC ou un module I/O peuvent réussir un test de démarrage de base, mais révéler une défaillance uniquement sous charge, lors d’un changement de température ou en fonctionnement avec les signaux réels de la machine.

Par quoi commencer le diagnostic des équipements électriques dans un site industriel ?

Le diagnostic des équipements électriques doit commencer par l’identification de la machine, de la documentation et des conditions d’exploitation. À cette étape, il est important de déterminer si l’équipement est vérifié après une panne, après une réparation, après une modernisation, après une relocalisation, après un arrêt prolongé ou dans le cadre de la maintenance préventive.

L’évaluation initiale doit inclure :

• l’identification de la plaque signalétique et des paramètres de fonctionnement,
• la vérification de l’historique des pannes et des mesures précédentes,
• l’inspection visuelle des câbles, bornes, connecteurs et du boîtier,
• l’évaluation des traces de surchauffe, de décoloration, d’odeur de brûlé ou d’humidité,
• le contrôle de l’état de la ventilation, des filtres, des dissipateurs et des systèmes de refroidissement,
• la vérification des connexions de protection et d’équipotentialité,
• la vérification des éléments d’automatisation associés, tels que les variateurs de fréquence, servovariateurs, codeurs, capteurs, contacteurs, alimentations, automates PLC et panneaux HMI.

Dès cette étape, il est possible de détecter de nombreuses défaillances qui ne nécessitent pas encore d’appareillage de mesure avancé. Des bornes desserrées, des connecteurs brûlés, une isolation de câble endommagée, un système de refroidissement encrassé, des traces de corrosion ou un blindage endommagé des câbles de signal peuvent expliquer un fonctionnement instable de la machine, des erreurs d’entraînement, des perturbations de communication industrielle ou des arrêts aléatoires de ligne.

Si la machine fonctionne de manière instable, génère des erreurs ou nécessite une évaluation après une panne, il est préférable de réaliser un diagnostic complet plutôt que de se limiter à un redémarrage. Contactez RGB Elektronika pour commander un diagnostic des machines électriques et vérifier l’équipement avant poursuite de l’exploitation.

Quelles mesures électriques sont les plus importantes lors de l’évaluation de l’état technique d’une machine ?

La base de l’évaluation est la mesure de la machine dans un état sécurisé et déconnecté de l’alimentation. Ce n’est qu’après confirmation des conditions de sécurité que l’on peut passer au contrôle de l’isolation, des enroulements, des circuits de protection et des connexions. Dans de nombreux cas, ces mesures décident si l’équipement peut être démarré pour des tests ultérieurs ou s’il nécessite d’abord une réparation, un nettoyage, une régénération ou le remplacement d’éléments endommagés.

Mesure de la résistance d’isolation et influence de la température sur le résultat

L’un des essais les plus importants est la mesure de la résistance d’isolation entre les enroulements ainsi qu’entre l’enroulement et le boîtier. Cette mesure permet de détecter l’humidité, l’encrassement, la dégradation du matériau isolant, les dommages dus à une surchauffe ainsi qu’un risque potentiel de claquage.

La résistance d’isolation peut être décrite par la relation suivante :

R_i = U_p / I_u

où R_i désigne la résistance d’isolation, U_p la tension d’essai DC, et I_u le courant de fuite. Pour de nombreux équipements basse tension, on utilise une tension d’essai de 500 V DC, tandis que dans le cas des machines moyenne tension, la tension d’essai doit découler de la tension nominale, de la classe d’isolation et de la documentation du fabricant.

Le résultat de mesure ne doit pas être analysé sans tenir compte de la température. La résistance d’isolation dépend fortement de la température de la machine. Selon l’hypothèse simplifiée selon laquelle la résistance diminue de moitié à chaque augmentation de 10°C de la température, le résultat peut être rapporté à la température de référence de 40°C selon la relation suivante :

R₄₀ = R_t × 0,5^{((40 – T) / 10)}

où R₄₀ désigne la résistance rapportée à 40°C, R_t la résistance mesurée, et T la température pendant la mesure. Cela signifie qu’un résultat unique sans information sur la température, l’humidité, la durée de mesure et l’état de la machine a une valeur diagnostique limitée.

Indice de polarisation PI et coefficient DAR dans l’évaluation de l’isolation

Dans le diagnostic de l’isolation, les indicateurs temporels sont également importants. Ils permettent d’évaluer non seulement la valeur de résistance elle-même, mais aussi le comportement de l’isolation après application de la tension d’essai.

L’indice de polarisation PI décrit la relation suivante :

PI = R_10min / R_1min

où R_10min désigne la résistance après dix minutes, et R_1min la résistance après une minute. Dans la pratique, une valeur PI inférieure à 1 est un signal d’alarme, les valeurs comprises approximativement entre 1 et 2 nécessitent une interprétation prudente, et un PI égal ou supérieur à 2 est souvent considéré comme un résultat favorable pour de nombreux systèmes d’isolation.

Cela ne signifie toutefois pas que l’interprétation puisse être automatique. Les systèmes d’isolation modernes à très haute résistance peuvent avoir un PI proche de l’unité sans que cela signifie nécessairement une défaillance. Le résultat PI doit donc être analysé avec la résistance absolue, la température, les conditions environnementales et l’historique des mesures.

On utilise également à titre auxiliaire le DAR, c’est-à-dire le coefficient d’absorption diélectrique :

DAR = R_60s / R_30s

Cette approche permet de distinguer une isolation stable d’une isolation humide, encrassée ou dégradée, qui peut encore permettre le démarrage de la machine mais augmente le risque de panne lors de la poursuite du fonctionnement.

Mesure de la résistance des enroulements et détection de l’asymétrie des phases

L’étape suivante est la mesure de la résistance des enroulements. Dans les moteurs triphasés, les résistances des différentes phases doivent être proches. Une différence importante entre les phases peut indiquer une connexion endommagée, une surchauffe de l’enroulement, un court-circuit partiel, un problème au niveau des bornes ou une dégradation inégale des éléments conducteurs.

Pour une évaluation rapide de l’asymétrie, on peut utiliser l’écart en pourcentage :

ΔR% = ((R_max – R_min) / R_moy) × 100%

où R_max désigne la plus grande résistance de phase mesurée, R_min la plus petite résistance, et R_moy la valeur moyenne de la résistance des phases.

Dans le cas de faibles valeurs de résistance, la méthode de mesure est particulièrement importante. Une mesure à deux fils peut être faussée par la résistance des cordons de mesure et des connexions. C’est pourquoi, pour les faibles valeurs de résistance, il est recommandé d’utiliser la méthode à quatre fils, qui permet d’évaluer plus précisément l’état réel des enroulements.

Vérification de la continuité des conducteurs de protection et des liaisons équipotentielles

La détermination de l’état technique des équipements ne peut pas ignorer la protection contre les chocs électriques. Une machine peut exécuter correctement son cycle de travail tout en ne respectant pas les exigences de sécurité en raison d’une résistance trop élevée du conducteur PE, de bornes corrodées, de liaisons équipotentielles endommagées ou d’un circuit de protection interrompu.

L’essai de continuité des conducteurs de protection doit être réalisé sous basse tension, typiquement dans la plage de 4 à 24 V AC/DC, avec un courant d’au moins 0,2 A. La résistance du circuit de protection peut être évaluée selon la condition suivante :

R ≤ U_c / I_a

où U_c désigne la tension de contact attendue, et I_a le courant provoquant le déclenchement de la protection. En conditions normales, une tension de contact admissible en permanence de 50 V est généralement retenue, et de 25 V dans les conditions de risque accru.

Une résistance trop élevée du circuit de protection, des connexions desserrées, un conducteur PE endommagé ou la corrosion des points de connexion sont des signaux à ne pas ignorer. Ce type de défaillance influence directement la sécurité des opérateurs, des équipes de maintenance et des personnes réalisant des travaux de service sur la machine.

Quand réaliser les tests de réception des machines et la vérification du bon fonctionnement des équipements électriques ?

Que comprennent les tests fonctionnels d’une machine après réparation, modernisation ou arrêt ?

Les tests de réception des machines sont réalisés lorsqu’il faut confirmer que l’équipement peut reprendre le travail après une réparation, une modernisation, une relocalisation, un arrêt prolongé, le remplacement de composants ou une intervention dans le système de commande. Leur objectif n’est pas seulement de vérifier si la machine démarre, mais surtout si elle fonctionne de manière stable, sûre et conforme à la fonction technologique prévue.

La vérification du bon fonctionnement des équipements électriques doit notamment inclure :

• le contrôle de l’ordre des phases,
• la vérification de la réaction des circuits de commande,
• la vérification du fonctionnement des protections,
• le contrôle des circuits d’arrêt d’urgence,
• la vérification des capteurs, contacteurs et relais,
• le contrôle du fonctionnement des variateurs de fréquence, servovariateurs et démarreurs progressifs,
• la vérification des systèmes de freinage,
• le contrôle de la ventilation et du refroidissement,
• la vérification de la signalisation des erreurs sur les panneaux HMI et les automates,
• l’évaluation de la communication industrielle entre les modules d’automatisation.

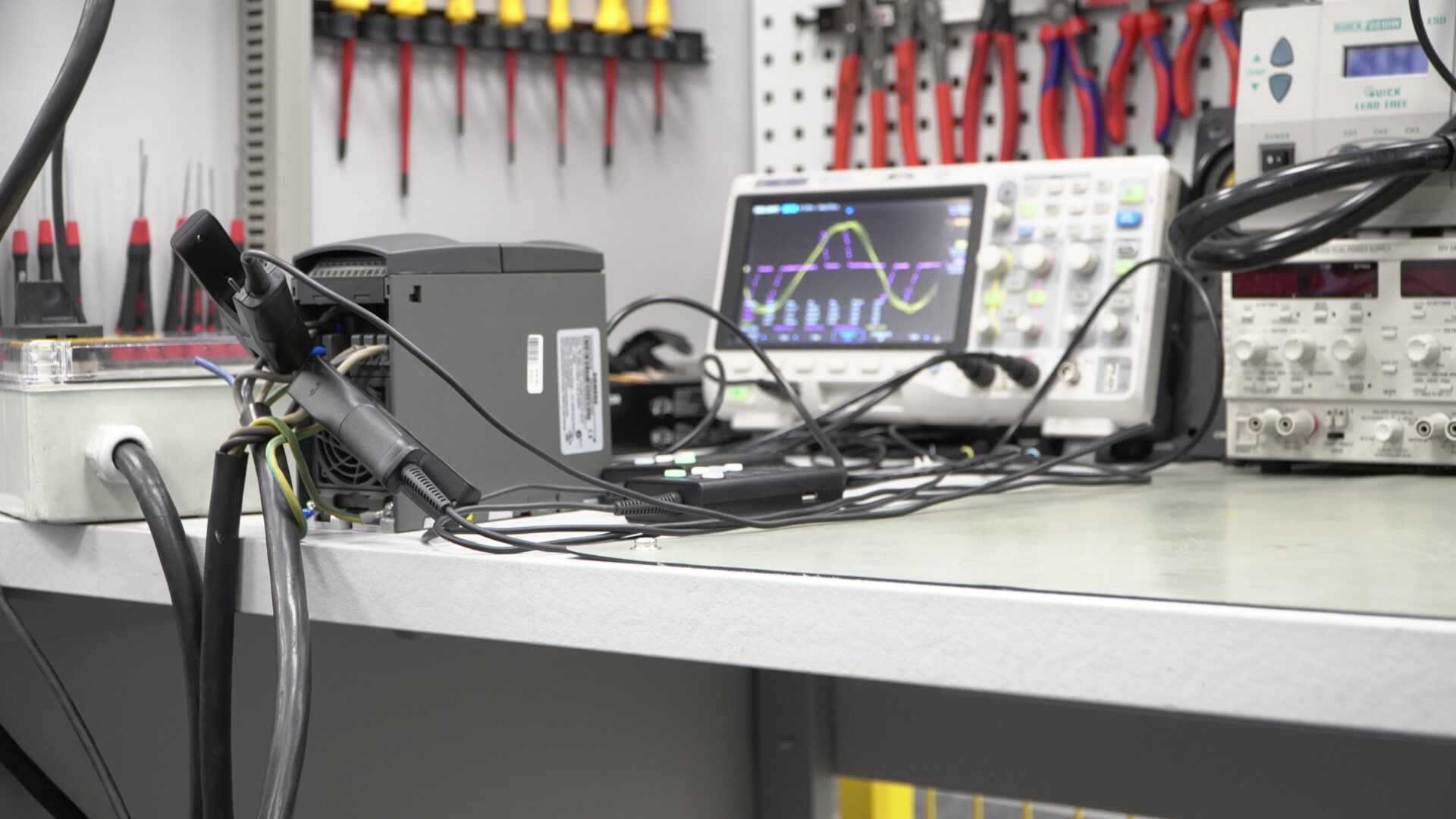

Dans les machines à entraînement, il est également recommandé d’observer le courant de phase, la tension d’alimentation, la température du boîtier, la température des roulements, le temps de démarrage, les vibrations ainsi que la stabilité du fonctionnement sous charge. Ce n’est qu’alors que l’on peut évaluer si le système se comporte correctement dans des conditions proches de l’exploitation réelle.

Par exemple, un moteur peut présenter une résistance d’isolation acceptable, mais montrer pendant le fonctionnement un courant excessif sur une phase, des vibrations accrues, une augmentation de la température des roulements ou un temps de démarrage trop long. Un variateur de fréquence peut réussir un test d’alimentation de base, mais générer des erreurs de surcharge, de perte de phase, de surchauffe ou de fonctionnement instable sous charge. Un servovariateur peut démarrer correctement, mais perdre sa stabilité après couplage avec le codeur et l’axe réel de la machine.

Appelez : +48 717 500 983

Quels symptômes indiquent qu’un diagnostic des machines électriques est nécessaire ?

Dans la pratique de la maintenance, le diagnostic est nécessaire non seulement après une panne évidente. De nombreuses défaillances se développent progressivement, et les premiers symptômes sont ignorés parce que la machine continue d’exécuter le cycle de production. C’est précisément pendant cette période qu’il est souvent possible d’éviter un arrêt important si des mesures et des tests sont réalisés suffisamment tôt.

Les symptômes qui doivent conduire à réaliser un diagnostic comprennent :

• le déclenchement fréquent des protections,
• les erreurs du variateur de fréquence, du servovariateur ou de l’automate PLC,
• le fonctionnement instable de l’entraînement,
• l’augmentation du courant de phase,
• la surchauffe du moteur, du boîtier, de l’alimentation ou des circuits de puissance,
• un bruit inhabituel, des vibrations ou une augmentation des vibrations,
• un temps de démarrage prolongé,
• une chute de couple ou des problèmes de maintien de la vitesse,
• des arrêts aléatoires de la machine,
• des erreurs de communication industrielle,
• un fonctionnement incorrect des capteurs ou des codeurs,
• des traces de surchauffe, d’humidité, d’encrassement ou de corrosion,
• des problèmes après relocalisation de la machine ou modifications de l’installation d’alimentation.

Ces symptômes peuvent résulter de dommages de l’isolation, de la dégradation des enroulements, de liaisons de protection défectueuses, de problèmes dans les circuits de puissance, de modules I/O endommagés, d’erreurs dans les circuits de commande, de perturbations électromagnétiques, d’une ventilation défaillante ou du mauvais fonctionnement des organes d’exécution.

Quelles sont les conséquences du fonctionnement d’une machine sans diagnostic complet ?

Le fonctionnement d’une machine sans diagnostic complet peut entraîner des pannes plus graves que le problème initial. Si l’équipement est démarré malgré une isolation humide, une asymétrie des enroulements, des bornes desserrées ou un circuit de protection défectueux, le risque concerne non seulement l’endommagement du moteur lui-même, mais aussi la panne du variateur de fréquence, de l’alimentation, du circuit de puissance, de la commande ou des éléments de retour d’information.

Dans un environnement industriel, les conséquences techniques se traduisent rapidement par des coûts métier. Un arrêt imprévu peut stopper une ligne de production, retarder l’exécution des commandes, augmenter les coûts de travail du service maintenance et imposer l’achat en urgence de pièces difficiles à obtenir. Dans les cas extrêmes, l’absence de diagnostic influence également la sécurité des opérateurs et la conformité de la machine aux exigences d’exploitation.

Le risque le plus important apparaît lorsque, après une panne, un seul élément visiblement endommagé est remplacé sans vérifier la cause. Par exemple, remplacer un variateur de fréquence sans évaluer l’état du moteur, des câbles, de l’isolation et de la charge mécanique peut provoquer une nouvelle détérioration du variateur. De même, le remplacement d’une alimentation, d’un module I/O, d’un codeur ou d’un contacteur sans contrôle de l’installation peut ne pas résoudre l’origine du problème.

Si l’équipement subit des pannes répétées, signale des erreurs ou ne fonctionne pas de manière stable après réparation, commandez le diagnostic de l’ensemble du système, et pas seulement d’un composant isolé. RGB Elektronika aide à évaluer l’état technique des machines, entraînements, électroniques de commande et équipements électriques utilisés dans l’industrie.

Comment RGB Elektronika accompagne-t-elle le diagnostic des machines électriques dans l’industrie ?

RGB Elektronika accompagne les sites industriels dans le diagnostic, la réparation, les tests et l’évaluation des équipements utilisés dans l’automatisation et l’électronique industrielle. En pratique, cela signifie la possibilité de vérifier aussi bien les machines électriques elles-mêmes que les équipements associés, tels que les variateurs de fréquence, servovariateurs, alimentations, démarreurs progressifs, automates PLC, panneaux HMI, codeurs, modules I/O, convertisseurs, circuits de puissance et électronique de commande.

Le diagnostic réalisé par des spécialistes est particulièrement important lorsque la défaillance n’est pas évidente. Dans de nombreux cas, le symptôme visible sur le panneau ou le variateur de fréquence n’est que la conséquence d’un problème présent ailleurs dans la machine. Une erreur de surcharge peut résulter de la mécanique, d’une asymétrie des enroulements, d’un refroidissement incorrect, d’un codeur endommagé, de perturbations de signal ou d’un problème de paramétrage de l’entraînement. C’est pourquoi une approche globale du système est essentielle, et pas seulement la lecture du code d’erreur.

Selon le cas, le diagnostic peut inclure des mesures électriques, le contrôle des éléments de puissance, l’évaluation de l’électronique de commande, la vérification des entrées et sorties, l’analyse de la réaction de l’appareil aux signaux, des tests fonctionnels, des tests sous charge ainsi que l’évaluation des possibilités de poursuite de l’exploitation. Cette information est précieuse pour la maintenance, la production et les services achats, car elle permet de décider si l’équipement doit être réparé, régénéré, remplacé, sécurisé comme pièce de rechange ou retiré de l’exploitation.

Quand une machine est-elle apte à poursuivre son exploitation ?

Une machine ou un équipement électrique n’est apte à poursuivre son exploitation que lorsqu’il a passé avec succès l’évaluation de l’isolation, des enroulements, des liaisons de protection, des systèmes de commande, des protections ainsi que des tests fonctionnels. Le résultat correct d’une seule mesure ne donne pas une réponse complète si les autres domaines n’ont pas été vérifiés.

Le diagnostic le plus fiable combine plusieurs niveaux d’évaluation :

• inspection visuelle et identification de l’équipement,
• mesure de la résistance d’isolation,
• analyse PI et DAR,
• mesure de la résistance des enroulements,
• contrôle de la continuité des conducteurs de protection,
• vérification des circuits de commande et des protections,
• tests fonctionnels,
• tests de fonctionnement sous charge,
• évaluation de la température, des vibrations, du courant et de la stabilité de fonctionnement.

Seule une telle approche permet de déterminer réellement si la machine peut reprendre la production, nécessite une réparation, doit faire l’objet de tests supplémentaires ou ne doit pas être utilisée en raison du risque de panne ou de danger pour la sécurité.

Vous devez évaluer l’état technique d’une machine, d’un moteur, d’un entraînement ou d’un équipement électrique avant poursuite de l’exploitation ? Contactez RGB Elektronika et commandez le diagnostic des machines électriques, les mesures et les tests de réception des équipements industriels.

Appelez : +48 717 500 983

Bibliographie :

• M. Olesz, M. Gulczyński, M. Adamowicz, « Procedury diagnostyczne badania izolacji maszyn elektrycznych », Przegląd Elektrotechniczny, vol. 100, n° 3/2024, Université de technologie de Gdańsk [https://archiwum.pe.org.pl/articles/2024/3/16.pdf, consulté le : 24.04.2026]
• IEEE Std 43-2013, Recommended Practice for Testing Insulation Resistance of Electric Machinery [https://www.scribd.com/document/922002224/New-IEEE-43-2013-for-Insulation-Resistance-Testing, consulté le : 24.04.2026]
• PN-EN 60204-1:2018-12, Sécurité des machines – Équipement électrique des machines – Partie 1 : Exigences générales [https://sklep.pkn.pl/pn-en-60204-1-2018-12e.html, consulté le : 24.04.2026]
