Comment détecter un court-circuit dans un moteur ? Détection des courts-circuits entre spires, diagnostic des enroulements et tests après réparation

Un court-circuit dans un moteur peut être détecté en combinant plusieurs méthodes de diagnostic : mesure de la résistance des enroulements, mesure de la résistance d’isolement, test impulsionnel entre spires, analyse des courants de phase ainsi que test du rotor à cage ou du rotor à courant continu. Le simple fait de vérifier si l’enroulement « a une continuité » ne suffit pas, car le court-circuit peut être local, ne concerner qu’une partie des spires, n’apparaître que sous tension, avec l’augmentation de la température ou pendant le fonctionnement du moteur sous charge.

Dans la pratique de la maintenance industrielle, un court-circuit dans un moteur électrique est rarement un problème qui peut être évalué au moyen d’une seule mesure simple. La panne peut également concerner le stator, le rotor, l’isolement, les connexions, l’alimentation, le système de commande, le variateur de fréquence, le démarreur progressif ou les éléments travaillant avec l’entraînement, comme un codeur, des modules I/O, l’électronique de commande ou les systèmes de puissance. C’est pourquoi un diagnostic correct des enroulements doit être considéré comme un processus, et non comme un test isolé.

Pour une usine de production, une détection rapide et correcte des courts-circuits a une importance économique directe. Un court-circuit entre spires non détecté peut entraîner une surchauffe du moteur, l’endommagement du variateur de fréquence, l’arrêt de la ligne, une baisse du couple, une augmentation des vibrations, une surcharge du système d’entraînement ainsi qu’un arrêt de production coûteux.

Contactez RGB Elektronika si vous soupçonnez un court-circuit dans un moteur, une surchauffe des enroulements, une asymétrie des courants ou des problèmes de fonctionnement de l’entraînement. Nous réalisons le diagnostic de moteurs électriques, la détection des courts-circuits entre spires, les mesures des enroulements, les tests du rotor ainsi que l’évaluation du fonctionnement du moteur dans un système industriel.

Appelez : +48 717 500 983

Comment détecter un court-circuit dans un moteur et pourquoi une seule mesure ne suffit-elle pas ?

Quels types de courts-circuits peuvent apparaître dans un moteur électrique ?

Différents types de défauts peuvent apparaître dans un moteur électrique, c’est pourquoi la méthode de diagnostic doit être adaptée au type de panne suspectée. Les plus fréquents sont :

• court-circuit à la masse, c’est-à-dire un claquage de l’isolement entre l’enroulement et la carcasse du moteur,
• court-circuit entre phases, c’est-à-dire une détérioration de l’isolement entre les phases de l’enroulement,
• court-circuit entre spires, c’est-à-dire un court-circuit local entre les spires du même enroulement,
• endommagement des barres de la cage du rotor ou des anneaux de court-circuit dans un moteur asynchrone,
• court-circuit dans le rotor à courant continu, souvent lié au collecteur, aux bobines ou à l’état des balais,
• connexion électrique incertaine, pouvant provoquer un échauffement local, une asymétrie des courants et des indications de mesure erronées.

Cette distinction est très importante, car la mesure de la résistance d’isolement révèle bien les claquages vers la carcasse, mais ne détecte pas toujours un court-circuit entre spires. À l’inverse, le test impulsionnel peut indiquer un problème dans l’isolement entre spires qu’un ohmmètre classique ne montrera pas de manière évidente.

Quels symptômes peuvent indiquer un court-circuit dans un moteur ?

Un court-circuit dans un moteur peut provoquer des symptômes électriques, thermiques et mécaniques. En conditions industrielles, il faut particulièrement prêter attention aux signes suivants :

• échauffement excessif du moteur malgré une charge normale,
• courants de phase inégaux,
• déclenchement des protections contre les surcharges ou des protections différentielles,
• baisse du couple moteur,
• problèmes de démarrage,
• odeur caractéristique d’isolement surchauffé,
• augmentation des vibrations ou pulsation du couple,
• fonctionnement instable avec un variateur de fréquence ou un démarreur progressif,
• défauts de l’entraînement liés à une surcharge, un court-circuit, un courant de fuite ou une asymétrie des phases,
• étincelage dans les machines à courant continu, notamment autour du collecteur et des balais.

Tous ces symptômes ne signifient pas automatiquement que le moteur est endommagé. Des symptômes similaires peuvent être causés par des erreurs de configuration du variateur de fréquence, un codeur endommagé, des problèmes d’alimentation, un mauvais paramétrage de l’entraînement, une surcharge mécanique, des roulements endommagés ou une panne de l’électronique de commande. C’est pourquoi la mesure d’un moteur électrique doit être interprétée dans le contexte de l’ensemble du système d’entraînement.

Pourquoi le simple contrôle de continuité des enroulements est-il insuffisant ?

Le contrôle de continuité du circuit indique uniquement si l’enroulement n’est pas complètement interrompu. Une telle mesure ne permet toutefois pas de savoir si l’isolement entre les spires est en bon état, si les résistances de phase sont symétriques, si le moteur présente un claquage vers la carcasse ou si le rotor possède des barres de cage endommagées.

Dans la pratique, un court-circuit entre spires peut ne concerner que quelques spires. La différence de résistance peut alors être très faible, et le moteur peut encore démarrer en apparence correctement. Le problème n’apparaît que pendant le fonctionnement, lorsque la partie localement endommagée de l’enroulement commence à surchauffer, entraînant une dégradation supplémentaire de l’isolement.

Si le moteur fonctionne de manière instable, surchauffe, déclenche les protections ou provoque des défauts du variateur de fréquence, il vaut mieux effectuer un diagnostic complet plutôt que de se limiter à un simple contrôle de continuité des enroulements.

À quoi ressemble un diagnostic correct des enroulements du moteur ?

Un diagnostic correct des enroulements doit combiner plusieurs mesures, car chacune d’elles montre un aspect différent de l’état du moteur. Ce n’est qu’en comparant les résultats qu’il est possible de déterminer si le problème se situe dans le stator, le rotor, l’isolement, les connexions, l’alimentation ou le système d’entraînement.

Mesure de la résistance des enroulements par méthode à quatre fils

La première étape du diagnostic est la mesure de la résistance des enroulements. Pour les faibles résistances, notamment de l’ordre du milliohm, il convient d’utiliser la méthode à quatre fils, qui limite l’influence de la résistance des cordons de mesure et des connexions.

Pour un moteur triphasé, on compare les résistances entre les bornes, par exemple R_UV, R_VW, R_WU, ou les résistances des différentes phases après déconnexion des barrettes. L’objectif est de détecter une asymétrie pouvant indiquer une surchauffe locale, une connexion incertaine, une rupture partielle ou un court-circuit entre spires en développement.

L’écart de résistance peut être calculé selon la formule :

ΔR[%] = |R_phase – R_moy| / R_moy × 100%

où R_moy désigne la résistance moyenne des phases.

Dans la pratique du service, des différences supérieures à environ un à deux pour cent par rapport à la moyenne doivent inciter à poursuivre le diagnostic. Cela ne signifie pas encore clairement un court-circuit, mais c’est un signal indiquant que l’état des enroulements ou des connexions nécessite une analyse plus détaillée.

Il est très important de tenir compte de la température des enroulements. La résistance du cuivre varie avec la température, c’est pourquoi une mesure effectuée sans correction peut conduire à une mauvaise évaluation de l’état du moteur. Pour le cuivre, on peut utiliser l’approximation suivante :

R_T2 = R₂₀ × (1 + α₂₀ × Δ_temp)

où R₂₀ est la résistance à 20 °C, R_T2 la résistance corrigée, α₂₀ le coefficient de température de la résistance, et Δ_temp la différence de température entre la température de mesure et 20 °C.

Cela signifie que comparer des résultats obtenus dans différentes conditions de température sans correction peut conduire à de fausses conclusions. En diagnostic industriel, cela est particulièrement important lorsque la mesure du moteur électrique est réalisée après l’arrêt de la machine, après une panne thermique ou immédiatement après un fonctionnement sous charge.

Mesure de la résistance d’isolement et de l’indice de polarisation PI

La deuxième étape importante est la mesure de la résistance d’isolement entre les enroulements et la carcasse ainsi que, si la construction du moteur le permet, entre les phases. Ce test permet d’évaluer si l’isolement est humide, contaminé, surchauffé, endommagé mécaniquement ou dégradé par le vieillissement.

La résistance d’isolement peut être décrite par la relation suivante :

R_iso = U_DC / I_T

où U_DC désigne la tension d’essai, et I_T le courant de fuite total.

En pratique, les tensions de mesure sont choisies selon la classe et la documentation de l’appareil. Pour de nombreux circuits basse tension, il peut s’agir de 500 V DC, pour de nombreux moteurs basse tension de 1000 V DC, et pour les machines moyenne tension de valeurs plus élevées conformément à la procédure d’essai et à la documentation technique.

Dans le diagnostic de l’isolement, l’indice de polarisation est également important :

PI = R_10min / R_1min

Un faible résultat PI peut indiquer de l’humidité, une contamination, une dégradation thermique de l’isolement ou des courants de fuite en surface. Il faut toutefois rappeler que la mesure de la résistance d’isolement détecte bien les problèmes d’isolement à la masse, mais ne révèle pas toujours un court-circuit local entre spires. Quelques spires en court-circuit peuvent ne pas provoquer de baisse nette de la résistance par rapport à la carcasse.

Appelez : +48 717 500 983

Test impulsionnel comme méthode de détection des courts-circuits entre spires

Lorsque l’objectif est la détection des courts-circuits entre spires, le test impulsionnel des enroulements est un examen très important. Il consiste à exciter l’enroulement avec une impulsion de haute tension et à comparer la réponse oscillatoire des différentes phases.

Le diagnosticien analyse notamment :

• le changement de fréquence des oscillations,
• le décalage de la forme d’onde par rapport aux autres phases,
• la baisse d’amplitude,
• la différence de surface entre les formes d’onde,
• l’amortissement atypique de la réponse impulsionnelle.

En simplifiant, la fréquence de réponse du circuit de l’enroulement dépend de l’inductance et de la capacité :

f = 1 / (2π√LC)

Le court-circuit d’une partie des spires réduit l’inductance effective de l’enroulement, c’est pourquoi la réponse de la phase endommagée commence à différer de celle des autres phases. C’est précisément pour cela que le test impulsionnel est l’une des méthodes les plus importantes lorsque le soupçon concerne un court-circuit entre spires, et pas seulement un court-circuit vers la carcasse.

Si vous soupçonnez un court-circuit entre spires, un fonctionnement irrégulier du moteur ou une surchauffe malgré un isolement correct par rapport à la carcasse, contactez RGB Elektronika. Nous réalisons le diagnostic de moteurs électriques, les mesures des enroulements et la détection des courts-circuits dans les moteurs sur la base de procédures de service pratiques.

Comment détecter une défaillance du rotor à cage ou du rotor à courant continu ?

Tous les courts-circuits ou défauts électriques ne concernent pas le stator. Dans les moteurs asynchrones, le problème peut se trouver dans le rotor à cage, tandis que dans les machines à courant continu, il peut concerner le rotor, les bobines, le collecteur ou les balais. Pour cette raison, le diagnostic du moteur doit également inclure la partie tournante.

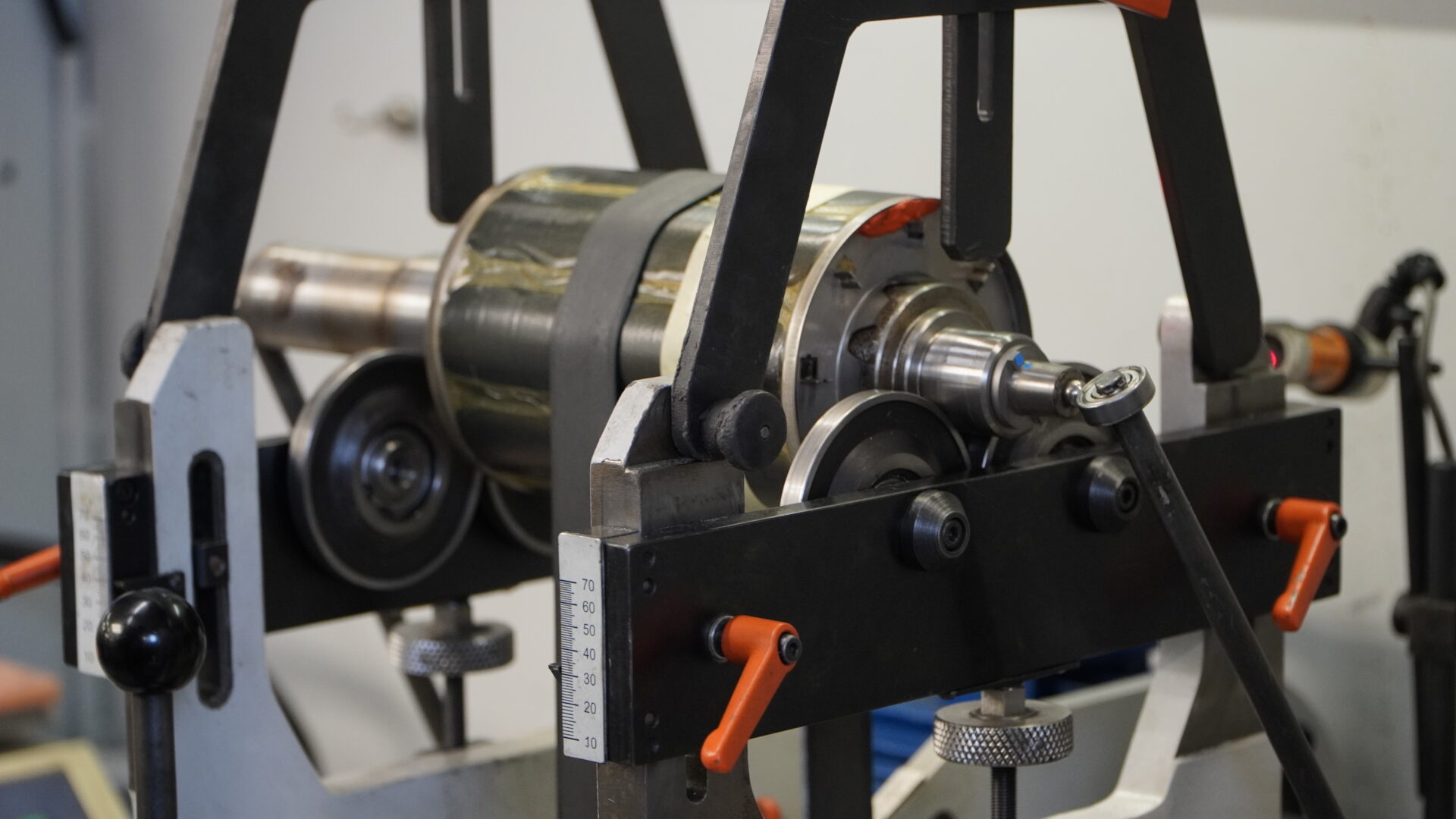

Test du rotor à cage et analyse du courant statorique

Dans les moteurs asynchrones, des barres de cage du rotor ou des anneaux de court-circuit endommagés peuvent provoquer une augmentation du glissement, une pulsation du couple, une surchauffe, une augmentation des vibrations et des composantes caractéristiques dans le spectre du courant statorique.

Dans l’analyse MCSA, c’est-à-dire l’analyse du signal de courant du moteur, on observe des composantes latérales :

f_b = f₁ × (1 ± 2s)

où f₁ désigne la fréquence d’alimentation, et s le glissement du moteur.

Le glissement peut être calculé selon la formule :

s = (n_s – n) / n_s

La vitesse synchrone se calcule comme suit :

n_s = 60f₁ / p

où n_s est exprimée en tours par minute, f₁ en hertz, et p désigne le nombre de paires de pôles.

Pour un moteur à quatre pôles alimenté par un réseau 50 Hz, la vitesse synchrone est d’environ 1500 tr/min. Si le moteur fonctionne à 1450 tr/min, le glissement est d’environ 0,033, et les composantes caractéristiques d’un défaut de cage peuvent apparaître à proximité de 46,7 Hz et 53,3 Hz.

En pratique, cela signifie que le moteur peut avoir des enroulements statoriques corrects et malgré tout fonctionner de manière incorrecte à cause d’un défaut du rotor. C’est pourquoi le test du rotor à cage est important dans le diagnostic des moteurs asynchrones utilisés dans des applications industrielles, en particulier là où se produisent des démarrages fréquents, des surcharges, des vibrations ou une température de fonctionnement élevée.

Test du rotor à courant continu, du collecteur et des balais

Dans les machines à courant continu, le diagnostic du rotor comprend notamment la mesure de la résistance entre segments voisins du collecteur, le test avec un détecteur de court-circuit, appelé growler test, le contrôle des courts-circuits entre bobines ainsi que l’évaluation de l’état du collecteur et des balais.

Une défaillance du rotor à courant continu peut être indiquée par :

• des différences de résistance entre segments successifs du collecteur,
• un échauffement local du rotor,
• des étincelles au niveau du collecteur,
• des traces de brûlure, des décolorations ou des dommages mécaniques,
• un fonctionnement instable du moteur sous charge.

Le test du rotor à courant continu exige de l’expérience, car une simple évaluation visuelle ne montre pas toujours l’état réel des bobines. Dans de nombreux cas, seule la combinaison de la mesure de résistance, du growler test et du contrôle du collecteur permet de déterminer si le problème est un court-circuit dans le rotor, une rupture dans une bobine, un mauvais état des balais ou un dommage mécanique.

Quand effectuer une mesure du moteur électrique chez le client et quels tests confirment son bon état après réparation ?

Que doit comprendre une mesure du moteur chez le client ?

La mesure du moteur chez le client est particulièrement utile lorsque la machine fonctionne dans des conditions difficiles, que la panne se répète de manière cyclique, que l’arrêt de production génère des coûts élevés ou que le démontage du moteur n’est pas la première étape possible. Le diagnostic sur site permet d’évaluer non seulement le moteur lui-même, mais aussi son fonctionnement dans le système d’entraînement réel.

Le périmètre de base du diagnostic chez le client doit comprendre :

• l’identification des données de la plaque signalétique,
• la vérification du mode d’alimentation et des conditions de fonctionnement,
• la mesure de la résistance des enroulements,
• la mesure de la résistance d’isolement,
• le contrôle des courants de phase,
• l’analyse de la température de fonctionnement,
• l’évaluation des vibrations,
• le contrôle des connexions électriques,
• un test sous charge, si les conditions d’exploitation le permettent,
• l’évaluation de la coopération du moteur avec le variateur de fréquence, le démarreur progressif, les protections et l’automatisation de commande.

Un tel périmètre permet de répondre non seulement à la question de savoir comment détecter un court-circuit dans un moteur, mais aussi de vérifier si la cause réelle du problème ne se trouve pas dans l’alimentation, la commande, le système mécanique ou la configuration de l’entraînement.

Comment distinguer un court-circuit dans le moteur d’un problème de variateur de fréquence, d’alimentation ou d’automatisation ?

Dans les machines industrielles modernes, un moteur fonctionne rarement comme un élément isolé. Il fait le plus souvent partie d’un système plus vaste comprenant des variateurs de fréquence, servovariateurs, démarreurs progressifs, automates PLC, panneaux HMI, codeurs, modules I/O, convertisseurs, alimentations et communication industrielle. Les symptômes de panne peuvent donc avoir plusieurs origines.

Par exemple, une erreur de surcharge du variateur de fréquence peut résulter d’un court-circuit entre spires, mais aussi de paramètres moteur incorrects, d’une rampe d’accélération trop courte, d’une surcharge mécanique, de roulements endommagés, d’un problème de refroidissement ou d’un signal de retour incorrect. De même, une asymétrie des courants peut être liée aux enroulements, mais aussi à la qualité de l’alimentation, aux connexions des câbles ou à l’étage de puissance.

C’est pourquoi un diagnostic professionnel doit inclure l’analyse des relations entre le moteur et les éléments de commande. Dans la pratique du service, il est souvent nécessaire de vérifier si le variateur de fréquence signale des défauts de court-circuit, si les paramètres du moteur correspondent à la plaque signalétique, si le codeur transmet un signal stable, si le système PLC n’impose pas une séquence de fonctionnement incorrecte et si la charge mécanique ne dépasse pas les valeurs admissibles.

Quels tests après réparation un moteur doit-il réussir ?

Après réparation, le moteur doit passer des tests de validation confirmant que l’appareil est prêt à reprendre le travail dans l’usine. L’étendue des tests dépend du type de moteur, du type de dommage et des conditions d’application, mais elle comprend le plus souvent :

• une nouvelle mesure de la résistance des enroulements,
• le contrôle de la symétrie des phases,
• la mesure de la résistance d’isolement,
• le contrôle de l’indice de polarisation, s’il est justifié dans le cas donné,
• le test impulsionnel des enroulements,
• le test du rotor à cage ou le test du rotor à courant continu,
• le contrôle des courants pendant le fonctionnement,
• le test de démarrage,
• le test sous charge, si possible,
• l’évaluation de la température, des vibrations et de la stabilité de fonctionnement.

Les tests après réparation sont importants non seulement du point de vue de la qualité du service, mais aussi de la sécurité de la production. Un moteur qui n’a pas été vérifié après réparation peut revenir sur la machine avec un défaut caché, ce qui augmente le risque de nouvelle panne, d’endommagement du variateur de fréquence ou d’un nouvel arrêt de production.

Pourquoi une détection rapide des courts-circuits réduit-elle les coûts d’arrêt ?

Dans une usine industrielle, un court-circuit dans un moteur n’est pas seulement un problème technique. C’est aussi un risque d’arrêt de ligne, de non-respect des délais de production, d’endommagement des appareils associés et d’augmentation des coûts de maintenance. Plus le moteur fonctionne longtemps avec un court-circuit local entre spires, plus le risque est grand que le dommage évolue vers une défaillance plus grave de l’isolement, un court-circuit à la masse ou la combustion de l’enroulement.

Un diagnostic rapide permet de décider si le moteur peut continuer à fonctionner sous contrôle, s’il nécessite une réparation, si un démontage est nécessaire ou si le problème se trouve dans un autre élément du système d’entraînement. Pour les services de maintenance, cette information est très importante, car elle permet de planifier les interventions, de limiter les arrêts non planifiés et d’éviter le remplacement inutile de composants en bon état.

Détection des courts-circuits dans les moteurs comme service pour l’industrie

Chez RGB Elektronika, nous réalisons le diagnostic de moteurs électriques pour les clients industriels, y compris la détection des courts-circuits, le diagnostic des enroulements, les mesures des moteurs électriques, l’évaluation de l’état du rotor et les tests après réparation. Nous analysons non seulement le moteur lui-même, mais aussi sa coopération avec le système d’entraînement, l’automatisation et l’alimentation.

Nous intervenons lorsque le moteur surchauffe, déclenche les protections, provoque des erreurs du variateur de fréquence, fonctionne de manière instable, perd du couple, génère des vibrations atypiques ou nécessite une vérification avant la remise en marche de la production. Selon le cas, le diagnostic peut comprendre la mesure de la résistance des enroulements, la mesure de la résistance d’isolement, le test impulsionnel, l’analyse des courants, le test du rotor à cage, le test du rotor à courant continu et le contrôle du fonctionnement sous charge.

Contactez RGB Elektronika si vous devez détecter un court-circuit dans un moteur, vérifier les enroulements, confirmer l’état du rotor ou réaliser une mesure du moteur électrique chez le client. Un diagnostic rapide aide à limiter le risque d’arrêt, à éviter le remplacement inutile d’appareils et à remettre l’entraînement en service en toute sécurité.
