Comment remettre en service le contrôleur Carel EVD0000T20 ? Réparation rapide de l’EVD0000T20 avec diagnostic complet

Le contrôleur CAREL EVD0000T20 peut être remis en service en vérifiant le circuit d’alimentation 24 V, les entrées des capteurs, les deux étages de commande des vannes A et B ainsi que la communication RS485/Modbus, puis en réparant les circuits endommagés, en restaurant les paramètres et en réalisant un test sous charge. Une simple réinitialisation de l’appareil ou le remplacement d’un capteur ne confirme pas le bon fonctionnement du régulateur à deux canaux. Un diagnostic complet doit couvrir toutes les entrées, les relais, l’interface de communication et les deux sorties indépendantes des moteurs pas à pas.

Le CAREL EVD0000T20 appartient à la famille EVD Evolution Twin. Il est utilisé dans les systèmes frigorifiques, les groupes de condensation, les groupes d’eau glacée et les installations HVAC/R, où il assure la commande des détendeurs électroniques et la régulation de la surchauffe du fluide frigorigène. Une défaillance de l’appareil peut entraîner un mauvais fonctionnement de l’évaporateur, une baisse des performances de l’installation, des alarmes du système de supervision ou l’arrêt du processus technologique.

Votre Carel EVD0000T20 est en panne ? Envoyez le contrôleur pour diagnostic et vérifiez si une réparation avec garantie est possible. Contactez RGB Elektronika et réduisez le risque d’un arrêt prolongé de l’équipement.

Appelez : +48 717 500 983

Comment reconnaître une panne du CAREL EVD0000T20 et en déterminer la cause ?

Qu’est-ce que le contrôleur de détendeur CAREL EVD0000T20 ?

Le CAREL EVD0000T20 est un régulateur à deux canaux conçu pour commander des détendeurs électroniques équipés de moteurs pas à pas bipolaires. Les canaux A et B peuvent positionner indépendamment deux vannes EEV et assurer la régulation à partir des signaux provenant des transmetteurs de pression et des capteurs de température.

La version EVD0000T20 est une variante universelle équipée d’une communication RS485/Modbus. Le contrôleur est alimenté en 24 V AC ou 24 V DC et monté sur rail DIN. L’appareil prend en charge les entrées analogiques, les entrées numériques et les sorties relais. La configuration des paramètres et la consultation des alarmes peuvent être effectuées à l’aide d’un afficheur optionnel ou d’une interface de service adaptée.

Pour assurer une régulation correcte de la surchauffe, le contrôleur a besoin d’informations fiables sur la température et la pression. À partir de ces données, il détermine les conditions de fonctionnement du système frigorifique et ouvre ou ferme la vanne en conséquence. Une régulation incorrecte n’est donc pas toujours due à une sortie moteur endommagée. La cause peut également être un capteur, un câble, la configuration ou une perturbation de la transmission des données.

Quels symptômes indiquent une défaillance du régulateur EVD Evolution Twin ?

Les symptômes d’une panne du CAREL EVD0000T20 dépendent de la zone de l’électronique qui ne fonctionne plus correctement. Le défaut peut concerner l’ensemble de l’appareil ou seulement l’un des deux canaux.

Symptôme	Zone de problème probable	Première vérification
Absence de signalisation LED	Alimentation, protection d’entrée, redresseur ou régulateurs de tension	Mesure de la tension 24 V et de la consommation de courant
Absence de commande d’une vanne	Canal A ou B, câble ou enroulement de la vanne	Mesure des enroulements et test de la sortie à l’oscilloscope
Absence de commande des deux vannes	Alimentation des étages de puissance, configuration ou partie commune de commande	Contrôle des tensions et de l’état d’activation de la régulation
Régulation instable de la surchauffe	Capteurs, paramètres du régulateur, vanne ou entrées analogiques	Simulation des signaux de pression et de température
Valeurs de température incorrectes	Capteur NTC, câble, connecteur ou circuit de mesure	Mesure de la résistance et test avec une valeur de référence
Valeurs de pression incorrectes	Transmetteur, alimentation du capteur ou entrée analogique	Application d’un signal contrôlé de 0-5 V ou 4-20 mA
Réinitialisations spontanées	Alimentation instable, condensateurs, surcharge ou court-circuit	Mesure de l’ondulation et observation de la consommation de courant
Erreur de communication Modbus	Transceiver RS485, câblage, terminaison ou configuration	Contrôle des niveaux A/B et des trames de transmission

Dans la pratique du service, il est particulièrement important de déterminer si le problème se produit en permanence ou seulement après l’échauffement de l’appareil, l’activation de la vanne ou le raccordement du bus de communication. Les défauts dépendant de la température et de la charge peuvent ne pas être détectés lors d’un test court sans vannes raccordées.

Le clignotement simultané des LED OPEN et CLOSE indique-t-il toujours une panne ?

Le clignotement simultané des LED OPEN et CLOSE ne signifie pas nécessairement que le contrôleur est défectueux. Cet état peut être lié à une procédure de première mise en service non terminée ou à l’absence de la configuration requise.

Avant d’envoyer l’appareil en réparation, il convient de vérifier si les paramètres de base de l’application ont été configurés, notamment le fluide frigorigène, le type de vanne, la caractéristique du capteur de pression et le mode principal de régulation. Un contrôleur qui n’a pas terminé la procédure de configuration peut rester inactif malgré une électronique fonctionnelle.

Il ne faut toutefois pas supposer que chaque clignotement des LED est uniquement un problème logiciel. Si la configuration est correcte et que l’appareil ne répond pas aux commandes, il est nécessaire de vérifier l’alimentation, les entrées et les étages de commande des moteurs pas à pas.

Pourquoi le CAREL EVD0000T20 ne commande-t-il pas la vanne EEV ?

L’absence de mouvement de la vanne peut être due à plusieurs problèmes indépendants. Il convient généralement de vérifier :

• la présence d’une alimentation correcte de 24 V AC/DC,
• l’activation de la régulation par une entrée numérique ou un contrôleur de supervision,
• la configuration du type de vanne et des paramètres de commande,
• la continuité du câble entre le contrôleur et la vanne,
• la résistance et la symétrie des enroulements du moteur pas à pas,
• la présence d’une séquence d’impulsions à la sortie du canal A ou B,
• l’état des composants de puissance commandant les phases du moteur,
• les alarmes actives des sondes, de communication et de la vanne.

Une tentative de réparation limitée au remplacement de composants dans le contrôleur peut être inefficace si la vanne n’a pas été vérifiée au préalable. Un court-circuit de son enroulement ou un câble endommagé peut surcharger à nouveau l’étage de sortie réparé.

Comment distinguer une défaillance du contrôleur d’une panne de la vanne ou du câble ?

Il faut d’abord déconnecter la vanne et vérifier la résistance de ses enroulements ainsi que l’isolation du câble. Les mesures des différentes phases doivent être comparables et conformes aux exigences du modèle de vanne utilisé. Il convient également d’exclure un court-circuit entre les conducteurs ainsi qu’un endommagement du blindage ou du connecteur.

La sortie du contrôleur peut ensuite être vérifiée à l’aide d’une charge de test sûre ou d’une vanne de référence compatible. Un oscilloscope permet d’évaluer l’ordre des impulsions, leur amplitude, la symétrie des phases ainsi que la réaction aux commandes d’ouverture et de fermeture.

Si la vanne fonctionne correctement avec un autre contrôleur, mais que l’EVD0000T20 ne génère aucune séquence de commande, la panne doit être recherchée dans l’électronique du canal A ou B. Si la sortie génère des signaux corrects, le problème peut concerner le câble, le moteur de la vanne, la mécanique de la vanne ou des paramètres incorrects.

Quel est l’impact d’une panne du régulateur de surchauffe sur l’installation ?

Un fonctionnement incorrect de la vanne EEV peut perturber le débit du fluide frigorigène à travers l’évaporateur. Cela peut entraîner des fluctuations de la surchauffe, une dégradation de l’échange thermique, des alarmes de basse ou de haute pression ainsi qu’une baisse des performances de l’installation.

Selon l’application, la panne peut provoquer l’arrêt d’un groupe de condensation, d’un groupe d’eau glacée, d’une ligne de production, d’une chambre froide ou d’un système de climatisation de précision. Dans une usine de production, le coût de l’arrêt dépasse souvent la valeur du contrôleur lui-même, c’est pourquoi le diagnostic doit commencer aussi rapidement que possible.

Si l’EVD0000T20 ne commande pas l’une des vannes, signale une erreur de communication ou fonctionne de manière instable, il est recommandé d’envoyer l’appareil pour un diagnostic complet avec une description des symptômes, la configuration et les informations sur la vanne utilisée.

Comment se déroulent le diagnostic et la réparation du CAREL EVD0000T20 ?

Par quoi commencer le diagnostic du contrôleur ?

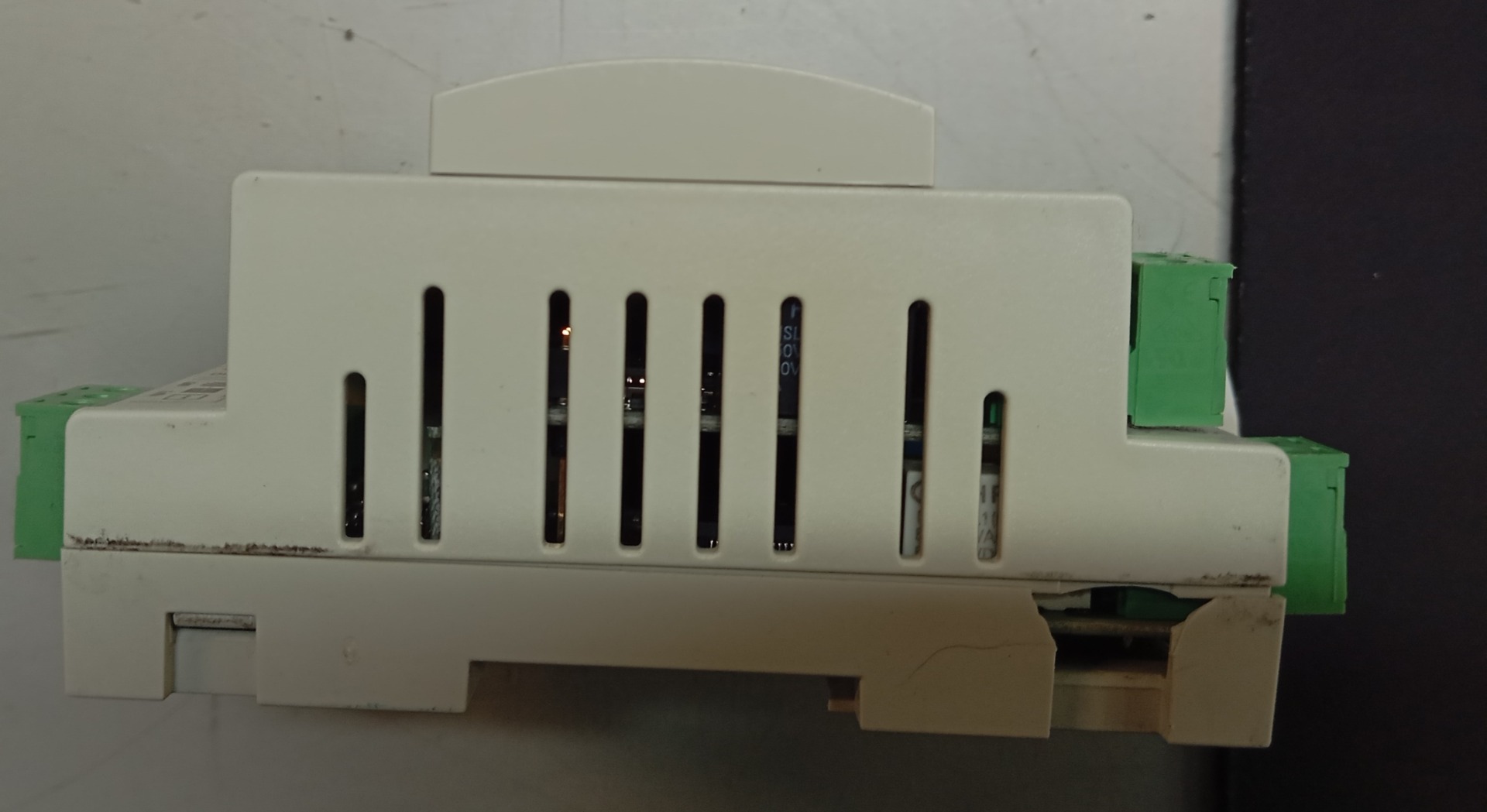

Le diagnostic doit commencer par une inspection visuelle, l’identification de la version de l’appareil et la collecte d’informations sur les conditions dans lesquelles la panne s’est produite. Les messages d’alarme, le comportement des LED, le type de vannes raccordées, la tension d’alimentation et le mode de communication avec le contrôleur de supervision sont importants.

Lors de l’inspection visuelle, il convient notamment de vérifier :

• l’état du boîtier, des bornes et des connecteurs,
• les traces de surchauffe ou de décoloration du circuit imprimé,
• les dommages mécaniques des composants,
• la corrosion causée par l’humidité ou la condensation,
• les pistes interrompues et les pastilles de soudure endommagées,
• la qualité des connexions de masse et du blindage.

L’appareil doit être mis sous tension sur un banc d’essai protégé contre les conséquences d’un court-circuit. Un démarrage contrôlé avec limitation de courant permet de détecter une surcharge sans provoquer de nouveaux dommages.

Comment vérifier l’alimentation 24 V et les tensions internes ?

Le circuit d’alimentation est l’une des premières zones qui doivent faire l’objet de mesures. La tension aux bornes de l’appareil doit être vérifiée aussi bien à vide que pendant l’activation des vannes.

Un diagnostic complet de l’alimentation doit inclure :

• la mesure de la consommation de courant au démarrage,
• la vérification des protections et des composants d’entrée,
• le contrôle du redresseur et du circuit de filtrage,
• la mesure des condensateurs et des régulateurs de tension,
• la vérification des tensions alimentant la partie logique et les étages de puissance,
• la mesure de l’ondulation à l’oscilloscope,
• l’observation de la température des composants pendant le fonctionnement.

Une ondulation excessive, des chutes de tension ou un échauffement trop important peuvent provoquer la réinitialisation du contrôleur, une perte de communication et un fonctionnement incorrect des sorties de vanne. Une mesure réalisée uniquement avec un multimètre peut ne pas révéler les perturbations de courte durée apparaissant lors de la commutation des phases du moteur.

Comment tester les capteurs de température et de pression ?

Chaque entrée analogique doit être vérifiée à l’aide d’un signal contrôlé correspondant au type de capteur pris en charge. Il ne suffit pas de confirmer qu’une valeur quelconque apparaît sur l’afficheur. La valeur mesurée doit être comparée à une valeur de référence en plusieurs points de la plage.

Selon la configuration, le test peut inclure :

• la simulation de capteurs résistifs NTC,
• l’application d’un signal ratiométrique de 0–5 V,
• l’application d’une tension de 0–10 V,
• la simulation d’une boucle de courant de 4–20 mA,
• le contrôle de l’alimentation du transmetteur de pression,
• la vérification de la réaction à une coupure et à un court-circuit de l’entrée.

Si la valeur mesurée est instable, décalée ou non linéaire, il faut vérifier les composants d’entrée, la tension de référence, la masse du signal et la connexion au convertisseur analogique-numérique. Il convient également d’évaluer si les câbles des capteurs ont été acheminés à proximité des câbles d’alimentation des vannes ou d’autres charges inductives.

Comment vérifier les deux sorties de vanne A et B ?

Le test du contrôleur EVD0000T20 doit couvrir les deux canaux. Le bon fonctionnement du canal A ne confirme pas celui du canal B, car chacun commande une vanne distincte et peut comporter des composants de puissance endommagés indépendamment.

Pour chaque canal, il faut vérifier :

• la réaction aux commandes d’ouverture et de fermeture,
• la présence d’impulsions sur toutes les phases,
• l’ordre de commutation des enroulements,
• l’amplitude des signaux de commande,
• la symétrie de charge des différentes phases,
• la consommation de courant pendant le mouvement de la vanne,
• la température des composants de l’étage de puissance,
• le comportement lors d’un fonctionnement prolongé et d’un changement de position de la vanne.

Le test le plus représentatif est réalisé avec une vanne compatible ou une charge équivalente. Il permet de vérifier non seulement la présence du signal, mais aussi la capacité de l’étage de sortie à fonctionner sous une charge réelle.

Comment diagnostiquer une erreur de communication RS485/Modbus ?

Une erreur de communication RS485 Modbus sur l’EVD0000T20 ne signifie pas toujours que l’interface est endommagée. Elle peut être causée par une inversion des conducteurs, l’absence d’une référence commune, une terminaison incorrecte, un conflit d’adresses ou des paramètres de transmission incompatibles.

Que faut-il vérifier dans la couche physique RS485 ?

• la continuité des conducteurs du bus,
• la polarité des lignes A et B,
• l’état du blindage du câble,
• la présence d’une terminaison adaptée,
• les niveaux de tension sur les lignes de transmission,
• la forme du signal pendant la transmission,
• la présence d’un court-circuit ou d’une surcharge du bus,
• l’état du transceiver RS485 et de son alimentation.

Que faut-il vérifier dans la configuration Modbus ?

• l’adresse de l’appareil,
• la vitesse de transmission,
• le format de la trame,
• les réglages de parité et des bits d’arrêt,
• l’absence d’adresses dupliquées sur le réseau,
• la compatibilité des registres interrogés par le système de supervision,
• l’exactitude des réponses et des sommes de contrôle des trames.

L’analyse de la communication doit couvrir aussi bien la réception de la requête que la génération de la réponse par le contrôleur. La simple présence de signaux sur les lignes A/B ne confirme pas que le processeur interprète correctement les trames Modbus.

Quelles interventions peuvent être réalisées pendant la réparation ?

L’étendue de la réparation dépend des résultats des mesures. Selon la défaillance, le service peut notamment réaliser :

• la réparation du circuit d’entrée de l’alimentation,
• le remplacement des condensateurs et des régulateurs de tension endommagés,
• la remise en état des connexions et des pistes du PCB,
• la réparation de l’étage de puissance du canal A ou B,
• le remplacement des composants endommagés commandant les phases de la vanne,
• la réparation des circuits des entrées analogiques,
• la réparation des entrées numériques et des relais,
• le remplacement des composants de l’interface RS485,
• la réparation des connecteurs et des points de soudure,
• la restauration ou la sauvegarde des paramètres de l’appareil.

La remise en état doit restaurer la fonctionnalité de l’ensemble du contrôleur et non seulement supprimer le symptôme visible. Si un canal a été endommagé, le second doit également être contrôlé afin de détecter une surcharge ou une dégradation des composants.

Quels paramètres doivent être restaurés après la réparation ?

Après la réparation de l’électronique, il peut être nécessaire de saisir à nouveau les paramètres de l’application. Ils sont indispensables pour que l’algorithme de régulation interprète correctement les signaux des capteurs et positionne les vannes.

Il convient notamment de vérifier :

• le type de fluide frigorigène,
• le type et la caractéristique de la vanne EEV,
• le type de transmetteur de pression,
• la plage de mesure du transmetteur,
• le type de capteur de température,
• le mode principal de régulation,
• la consigne de surchauffe,
• la fonction des entrées numériques,
• la configuration des relais,
• l’adresse et les paramètres de communication RS485/Modbus.

Si une copie des réglages d’un appareil fonctionnel est disponible, elle peut accélérer la mise en service. Les paramètres doivent néanmoins être vérifiés afin de confirmer leur compatibilité avec la vanne, les capteurs et l’installation concernés.

Que doit inclure le test fonctionnel final ?

L’essai final doit reproduire les conditions réelles de fonctionnement de l’appareil. Un test sans vannes et sans simulation des capteurs ne permet pas de confirmer le fonctionnement complet du régulateur.

Après la réparation, il faut vérifier :

• la stabilité de toutes les tensions d’alimentation,
• l’exactitude des valeurs de toutes les entrées analogiques,
• la réaction des entrées numériques,
• le fonctionnement des deux relais,
• la communication RS485/Modbus,
• la commande de la vanne du canal A,
• la commande de la vanne du canal B,
• la stabilité de la régulation de la surchauffe,
• la réaction aux alarmes simulées des capteurs et des vannes,
• la température de l’électronique pendant un fonctionnement prolongé.

Ce n’est qu’après avoir réussi toutes les étapes qu’il est possible de confirmer que l’EVD0000T20 peut être réinstallé. Il est recommandé de joindre à l’appareil des informations sur les tests réalisés et l’étendue de la réparation.

La réparation est-elle plus avantageuse que l’achat d’un appareil neuf ?

La réparation est particulièrement justifiée lorsque le contrôleur fonctionne avec une installation existante, dispose d’une configuration préparée et fait partie d’un système dont la modification nécessiterait des travaux de programmation ou d’électricité supplémentaires.

Pour évaluer la rentabilité, il faut tenir compte non seulement du prix de l’appareil, mais aussi :

• du délai de livraison,
• du coût de l’arrêt de l’installation,
• de la nécessité de restaurer les paramètres,
• de la compatibilité de la version de communication,
• du coût des modifications dans l’armoire de commande,
• du temps de travail de l’automaticien et du service frigorifique,
• du risque d’incompatibilité de l’appareil de remplacement.

Si la réparation n’est pas économiquement justifiée, l’achat d’un appareil testé, la fourniture d’un contrôleur de remplacement ou la modernisation du système peuvent constituer une solution. Les équipements d’automatisation défectueux et inutilisés peuvent également être revendus au lieu d’être conservés dans un stock de pièces détachées.
