Réparation du Siemens 6SC6508-4AA02 pour la maintenance d’une ligne de production

La réparation du Siemens 6SC6508-4AA02 nécessite de contrôler l’ensemble du convertisseur, et pas uniquement de remplacer le composant de puissance endommagé. L’unité SIMODRIVE 650 de 60 kVA et 85 A régule la vitesse et le couple de l’entraînement principal de la broche. Une défaillance du redresseur, du circuit intermédiaire, des transistors, des drivers, de l’alimentation de commande ou du système de retour peut immobiliser l’ensemble de la machine-outil CNC.

Un service efficace doit comprendre des mesures statiques, l’analyse des formes d’onde à l’oscilloscope, un contrôle indépendant du moteur et du câble, ainsi qu’un test dynamique du convertisseur avec un entraînement compatible. Seule cette procédure permet de confirmer que l’appareil reste stable au démarrage, pendant l’accélération, le freinage et le fonctionnement prolongé sous charge.

Votre Siemens 6SC6508-4AA02 est défectueux ? Envoyez l’appareil pour diagnostic et vérifiez si une réparation avec garantie est possible. Contactez RGB Elektronika et réduisez le risque d’un arrêt prolongé.

Appelez-nous : +48 717 500 983

Siemens 6SC6508-4AA02 – symptômes de panne et diagnostic du SIMODRIVE 650

Qu’est-ce que le Siemens 6SC6508-4AA02 et quelle est sa fonction dans une machine CNC ?

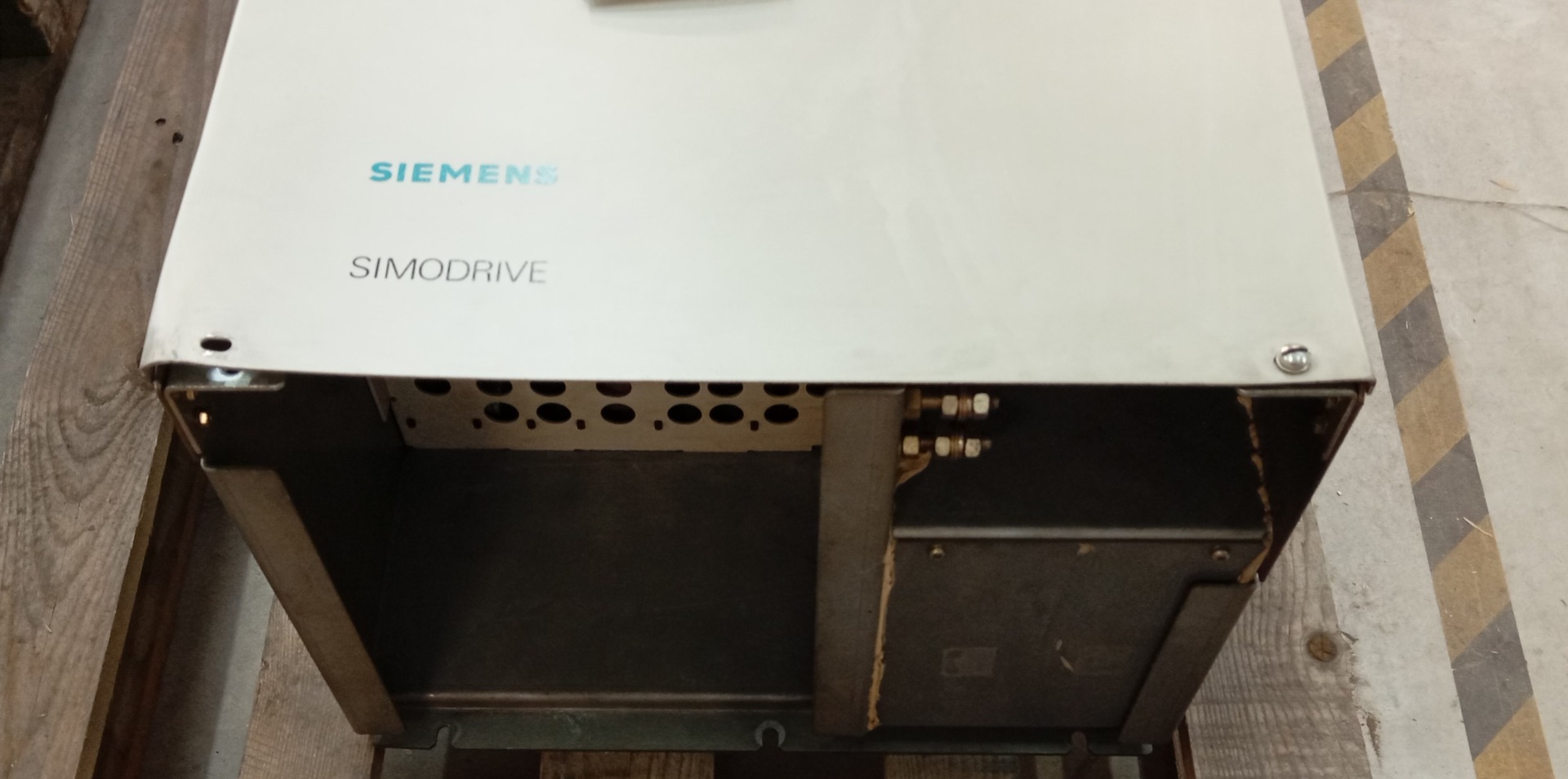

Le Siemens 6SC6508-4AA02 est un convertisseur PWM complet à transistors de la gamme SIMODRIVE 650. Cet appareil était utilisé pour la régulation des entraînements principaux de broches AC, notamment dans les systèmes fonctionnant avec des moteurs Siemens 1PH6.

• Gamme : Siemens SIMODRIVE 650
• Modèle : 6SC6508-4AA02
• Désignation de la version : D380–D430/85 A
• Puissance nominale : 60 kVA
• Courant de sortie : 85 A
• Fonction : régulation de la vitesse et du couple de l’entraînement principal de la broche
• Applications typiques : tours, fraiseuses, centres d’usinage et autres machines-outils CNC

Quels symptômes indiquent une panne du Siemens 6SC6508-4AA02 ?

Une panne du Siemens 6SC6508-4AA02 n’empêche pas toujours complètement le démarrage de la machine. Certains défauts apparaissent uniquement lors d’un changement de vitesse, d’une variation de la charge de la broche ou pendant le freinage.

Les symptômes typiques comprennent :

• absence du signal de disponibilité de l’entraînement,
• absence de démarrage de la broche malgré une consigne correcte provenant de la commande CNC,
• arrêt du convertisseur pendant l’accélération,
• arrêt d’urgence pendant le freinage de la broche,
• vitesse instable ou pulsations du couple,
• asymétrie des courants de phase U–V–W,
• messages de surcharge erronés,
• échauffement excessif du circuit intermédiaire,
• nouvelle défaillance de l’étage de puissance après une courte période de fonctionnement.

Un arrêt pendant l’accélération peut être provoqué par une diminution des performances des condensateurs, un dysfonctionnement du circuit de précharge, une commande asymétrique des transistors ou une mesure de courant incorrecte. Une panne apparaissant pendant le freinage peut quant à elle indiquer une instabilité de la tension du circuit intermédiaire, un problème de suppression des surtensions ou un dysfonctionnement de l’une des branches de l’onduleur.

Comment se déroule la réparation du Siemens 6SC6508-4AA02 ?

La réparation doit commencer par l’identification des circonstances de la panne, l’analyse de l’historique des réparations précédentes et la vérification de l’origine du problème : convertisseur, moteur, câble ou installation de la machine. Ce n’est qu’ensuite qu’il est possible de mesurer les différentes sections.

Décharge sécurisée du circuit intermédiaire

Les mesures ne peuvent être réalisées que par des personnes disposant des qualifications appropriées. Avant d’ouvrir l’appareil, il faut déconnecter toutes les sources d’énergie, respecter le temps nécessaire à la décharge des condensateurs et confirmer par mesure l’absence de tension dangereuse sur le bus DC.

La simple coupure de l’alimentation ne signifie pas que le circuit intermédiaire est déchargé. Les condensateurs peuvent conserver de l’énergie même après la déconnexion du convertisseur du réseau.

Redresseur, circuit de précharge et circuit d’entrée

Le diagnostic du circuit d’entrée comprend le redresseur, les fusibles, les connexions des jeux de barres, les contacteurs, les résistances de limitation du courant de charge et la commande du circuit de précharge. Il convient de contrôler non seulement la continuité des composants, mais aussi la résistance des contacts, les traces de surchauffe et le comportement du circuit pendant la montée de la tension DC.

Une résistance de précharge endommagée, des contacts brûlés ou l’activation trop précoce du contacteur peuvent provoquer un courant d’appel très élevé. L’absence de transition correcte entre la précharge et le fonctionnement normal peut empêcher l’activation de l’état prêt de l’entraînement.

Condensateurs et tension du circuit intermédiaire DC

L’évaluation des condensateurs ne doit pas se limiter à une mesure de capacité. Un condensateur peut conserver sa capacité nominale tout en présentant une ESR élevée, un courant de fuite accru ou une résistance d’isolement réduite.

Dans le cadre du diagnostic, il convient de contrôler :

• la capacité de chaque condensateur,
• la résistance série équivalente ESR,
• le courant de fuite,
• la résistance d’isolement,
• l’uniformité de la répartition de la tension,
• l’amplitude de l’ondulation de la tension DC sous charge,
• la température des connexions et des jeux de barres de puissance.

Une ESR élevée augmente la composante alternative du courant traversant les condensateurs. Cela entraîne un échauffement du circuit intermédiaire et peut provoquer des arrêts pendant les phases dynamiques d’accélération ou de freinage de la broche.

Transistors de puissance, drivers et formes d’onde PWM

L’étage onduleur doit faire l’objet de contrôles statiques et dynamiques. Lors des mesures hors tension, il faut exclure les courts-circuits collecteur-émetteur, les claquages du circuit de grille et les différences de paramètres entre les différentes branches.

Après une mise en service sécurisée sur le banc d’essai, les éléments suivants sont notamment contrôlés :

• l’amplitude des impulsions de commande,
• les temps d’activation et de désactivation des transistors,
• les temps morts entre les composants d’une même branche,
• la symétrie des signaux PWM,
• les oscillations et surtensions dans les circuits de grille,
• le courant à vide de l’étage de puissance,
• la réaction des protections contre les surintensités.

Parallèlement, les drivers, les transformateurs ou composants d’isolation galvanique, les circuits bootstrap, les résistances de grille ainsi que les circuits RC, RCD et snubbers sont contrôlés. Une défaillance du driver peut être à la fois la cause et la conséquence d’une panne du transistor de puissance.

Alimentation de commande et circuits de mesure

Dans la section de commande, il faut mesurer toutes les tensions auxiliaires, leur ondulation et leur stabilité lorsque les drivers sont en charge. Une tension correcte à vide peut s’effondrer lorsque l’étage de puissance est commandé.

Les éléments suivants sont également soumis au diagnostic :

• les circuits de mesure des courants de phase,
• la mesure de la tension du circuit intermédiaire,
• les capteurs de température des dissipateurs thermiques,
• les circuits de protection,
• les entrées et sorties de commande,
• les signaux de retour du moteur.

La dérive des composants des circuits de mesure peut provoquer une détection erronée de surcharge, une commande asymétrique du couple ou un arrêt d’urgence malgré un étage à transistors fonctionnel. Le remplacement du module de puissance sans contrôle des circuits de mesure ne garantit donc pas une réparation durable.

Moteur de broche et câble moteur

Avant l’essai en charge, il faut contrôler indépendamment le moteur et le câble qui le relie au convertisseur. Un court-circuit entre spires, un défaut d’isolement ou un câble endommagé peuvent provoquer une nouvelle panne du SIMODRIVE 650 réparé.

Le contrôle doit comprendre :

• la comparaison de la résistance des enroulements entre les phases,
• la mesure de l’isolement des enroulements par rapport au PE,
• le contrôle de la continuité du conducteur de protection et du blindage,
• le contrôle des connecteurs et des traces d’arc électrique,
• le contrôle des capteurs de température,
• la vérification des signaux du codeur ou d’un autre système de retour.

La mesure de l’isolement du moteur doit être effectuée après déconnexion du câble du convertisseur. Une tension d’essai appliquée alors que l’électronique est connectée peut endommager les circuits de mesure et de commande de l’entraînement.

Le service doit diagnostiquer l’ensemble du système d’entraînement. La transmission d’informations sur le modèle du moteur, le câble, le type de machine et le moment où la panne se produit facilite la reproduction des conditions d’apparition du défaut.

Pourquoi les mesures statiques ne suffisent-elles pas après la réparation du SIMODRIVE 650 ?

Les mesures réalisées sans charge permettent de détecter les courts-circuits, les coupures et certains problèmes d’alimentation. Elles ne révèlent toutefois pas toutes les défaillances dépendant de la température, du courant, de la fréquence de commutation ou des variations dynamiques du couple.

Après réparation, le 6SC6508-4AA02 doit subir :

• une mise en service contrôlée avec limitation du courant,
• l’observation de la montée de la tension du circuit intermédiaire,
• l’analyse des formes d’onde PWM sur les sorties U–V–W,
• un essai avec un moteur compatible,
• des tests de fonctionnement à différentes vitesses,
• le contrôle des accélérations, freinages et inversions de sens,
• la vérification de la réponse aux changements de consigne de couple,
• la mesure de la symétrie des courants de phase,
• un essai thermique de plusieurs heures sous charge.

Seul un test dynamique permet de confirmer la stabilité de l’entraînement dans des conditions proches de celles rencontrées sur la machine. Cela est particulièrement important pour les pannes qui apparaissent uniquement après l’échauffement de l’appareil ou lors d’une variation rapide de la vitesse de la broche.

Réparation, remise en état ou remplacement du Siemens 6SC6508-4AA02 ?

Quand la réparation d’un convertisseur de broche CNC est-elle pertinente ?

La réparation du SIMODRIVE 650 est particulièrement justifiée lorsque l’appareil fonctionne dans une machine ancienne pour laquelle un remplacement direct est difficile à trouver et que l’installation d’un entraînement plus récent nécessiterait des modifications de l’armoire, de la commande CNC, du câblage ou du système de retour.

La réparation peut être avantageuse lorsque :

• la panne peut être localisée dans la section de puissance, d’alimentation ou de commande,
• les cartes et composants magnétiques ne présentent pas de dommages importants,
• la configuration de la machine est éprouvée et ne nécessite pas de modernisation,
• le maintien de l’entraînement d’origine réduit les risques liés à la remise en service,
• la disponibilité d’une unité neuve est limitée,
• l’achat d’un appareil de remplacement entraînerait un arrêt plus long.

La décision finale doit être prise après le diagnostic et la comparaison du coût de la réparation avec le prix d’un appareil remis en état, l’étendue des travaux nécessaires et le risque de vieillissement continu des autres composants.

Que comprend la remise en état d’un variateur Siemens CNC ?

La remise en état du Siemens 6SC6508-4AA02 doit comprendre non seulement la suppression de la panne actuelle, mais aussi l’évaluation des composants fonctionnant dans les mêmes conditions thermiques et électriques.

Selon les résultats des mesures, les travaux peuvent comprendre :

• la réparation ou le remplacement des transistors de puissance,
• la remise en état des drivers de grille,
• le remplacement des condensateurs usés du circuit intermédiaire,
• la réparation du circuit de précharge et des contacteurs,
• le remplacement des résistances et snubbers endommagés,
• la réparation des alimentations auxiliaires,
• la remise en état des circuits de mesure et de protection,
• la réparation des connexions des jeux de barres et des connecteurs,
• le nettoyage de l’appareil et le contrôle du système de refroidissement,
• l’étalonnage et le test dynamique final.

L’étendue de la remise en état doit découler des mesures. Le remplacement automatique de composants choisis au hasard, sans identification de la cause initiale de la panne, peut augmenter le coût sans garantir la fiabilité.

Quand acheter un Siemens 6SC6508-4AA02 remis en état ?

L’achat d’un appareil remis en état et testé peut être la solution appropriée lorsque la production doit être relancée plus rapidement que ne le permet une réparation complète. Une unité de remplacement permet également de réaliser un diagnostic plus approfondi du convertisseur défectueux sans prolonger davantage l’arrêt.

Avant l’achat, il convient de confirmer :

• la désignation complète 6SC6508-4AA02,
• la version D380–D430/85 A,
• la configuration des modules de commande installés,
• la compatibilité avec le moteur et le système de retour,
• le type de connecteurs et d’interfaces de la machine,
• l’étendue des tests effectués,
• les conditions de garantie,
• la possibilité de retourner l’unité défectueuse dans le cadre d’une reprise.

Une enveloppe similaire ou une valeur de courant comparable ne confirment pas la compatibilité. Avant l’installation, il faut comparer la désignation complète, l’équipement et la configuration de l’appareil.

Le SIMODRIVE 650 peut-il être remplacé par un entraînement plus récent ?

La modernisation d’un ancien entraînement de broche est possible, mais elle ne consiste pas uniquement à installer mécaniquement un nouveau variateur. Un système plus récent peut nécessiter la modification du transformateur, de l’alimentation, du moteur, du codeur, du câblage, de la commande de freinage et de la communication avec la CNC ou l’API.

Avant la modernisation, il faut analyser :

• la puissance, le courant, le couple et la plage de vitesse de la broche,
• les caractéristiques du moteur Siemens 1PH6 ou d’un autre moteur installé,
• le type de système de retour,
• les signaux de consigne de vitesse et de couple,
• la logique de disponibilité, de verrouillage et d’arrêt d’urgence,
• les conditions de refroidissement et d’installation,
• les possibilités de la commande CNC,
• l’étendue nécessaire de la mise en service et du réglage.

La modernisation est justifiée lorsque la disponibilité des pièces devient critique, lorsque la machine doit rester en service pendant de nombreuses années supplémentaires ou lorsqu’une amélioration du diagnostic et de la maintenance du système est nécessaire. En cas de panne unique et réparable, la réparation du 6SC6508-4AA02 d’origine peut être plus rapide et moins risquée.

Comment réduire l’arrêt d’une ligne de production ?

Le gain de temps le plus important est obtenu en diagnostiquant simultanément le convertisseur, le moteur et le câble. Le remplacement de l’entraînement sans contrôle des autres composants peut endommager l’unité de remplacement.

Le service de maintenance doit :

• enregistrer tous les messages et les circonstances de la panne,
• documenter la configuration et les désignations des modules,
• sauvegarder les paramètres et les réglages si le système le permet,
• contrôler le moteur et le câble avant de connecter un autre entraînement,
• ne pas effectuer de nouvelles tentatives de démarrage après un court-circuit ou le déclenchement des protections,
• vérifier parallèlement la disponibilité d’un appareil remis en état,
• convenir avec le service de la méthode de transport de l’unité.

Pour une machine critique, il est recommandé d’envisager le maintien d’une unité de secours testée ou la préparation d’un plan de modernisation. Cela réduit le temps de réaction lors d’une prochaine panne et limite la dépendance à la disponibilité actuelle des anciens composants.

Quelles informations transmettre au service pour le Siemens 6SC6508-4AA02 ?

Des informations techniques précises permettent de reproduire plus rapidement les conditions d’apparition du défaut et de planifier le test final.

Il est recommandé de joindre à la demande :

• une photo de la plaque signalétique du 6SC6508-4AA02,
• le modèle de la machine et la commande CNC utilisée,
• le modèle du moteur de broche,
• les codes d’erreur et messages opérateur,
• une description du moment où la panne s’est produite,
• l’information indiquant si le problème apparaît au démarrage, pendant l’accélération ou pendant le freinage,
• l’historique des réparations précédentes,
• les informations relatives à une surtension, un court-circuit, une surchauffe ou des travaux dans l’armoire,
• des photos de l’intérieur et des dommages visibles,
• la date souhaitée de redémarrage de la production.

En raison de son poids et de sa construction, l’appareil doit être protégé contre les déplacements, les chocs et la pression exercée sur les connecteurs. Pour les unités de grande taille, le transport sur palette ou dans une caisse adaptée constitue la solution la plus sûre.
