Comment réaliser une analyse des paramètres d’un moteur ? Analyse des harmoniques, mesure du couple et mesure de la vitesse de rotation

Pour réaliser correctement l’analyse des paramètres d’un moteur électrique, il faut combiner l’évaluation des signaux électriques avec des mesures mécaniques. Dans la pratique, cela signifie l’analyse des harmoniques et du spectre de courant, la mesure du couple ainsi que la mesure de la vitesse de rotation. Seule cette approche permet d’évaluer de manière fiable l’état du rotor, la charge de la machine, la qualité de l’alimentation et les conditions réelles de fonctionnement de l’entraînement
sans se limiter aux tests d’atelier de base.

Le simple contrôle de la résistance des enroulements, de l’isolement ou du courant de fuite ne suffit souvent pas. Les mesures de moteurs électriques réalisées dans des conditions réelles d’exploitation prennent une importance croissante, car c’est précisément dans ces conditions que se révèlent les problèmes de rotor, d’excentricité, de surcharge, d’alimentation, d’étage de puissance, de variateur de fréquence ou de coopération entre le moteur et la mécanique de la machine.

Du point de vue d’un site industriel, l’analyse des paramètres moteur n’est pas seulement une question technique. C’est aussi un outil permettant de réduire le risque de pannes de production, les coûts d’arrêt et les dommages secondaires pouvant également toucher les servovariateurs, démarreurs progressifs, codeurs, convertisseurs de fréquence, automates PLC et le reste de l’électronique de commande pilotant le système.

Si vous souhaitez réaliser une analyse des paramètres d’un moteur électrique, vérifier les harmoniques, mesurer le couple ou la vitesse de rotation et, sur cette base, prendre une décision concernant le service, la réparation, la régénération ou la modernisation, contactez RGB Elektronika. Nous vous aiderons à évaluer l’état de l’entraînement, à réduire le risque d’arrêt et à choisir la solution la plus avantageuse pour votre site.

Appelez : +48 717 500 983

Comment réaliser une analyse des paramètres d’un moteur électrique ?

En quoi consiste l’analyse des paramètres moteur et quand vaut-il la peine de la réaliser

L’analyse des paramètres d’un moteur électrique consiste à mettre en relation les données électriques et mécaniques
de manière à déterminer si la machine fonctionne de façon stable, efficace et sûre. Elle comprend notamment :

• l’analyse du courant et de la tension d’alimentation,
• l’analyse des harmoniques,
• l’évaluation des paramètres du réseau,
• la mesure du couple,
• la mesure de la vitesse de rotation,
• la comparaison des résultats avec la charge réelle et la nature du processus.

Les essais de moteurs électriques ci-dessus valent particulièrement la peine d’être réalisés lorsque des symptômes tels que les suivants apparaissent :

• augmentation de la température du moteur,
• fonctionnement instable de l’entraînement,
• baisse du couple ou du rendement,
• vibrations et bruits inhabituels,
• alarmes fréquentes du variateur de fréquence,
• surcharges inexpliquées,
• écart entre les paramètres de consigne et le fonctionnement réel de la machine.

Il convient de souligner que les essais des paramètres d’un moteur électrique sont particulièrement précieux lorsque l’on souhaite réaliser un diagnostic en ligne, c’est-à-dire sans arrêter le processus technologique. Dans de nombreux sites,
c’est justement ce modèle de travail qui présente la plus grande valeur métier, car il permet de détecter les anomalies à un stade précoce et de planifier les interventions de service sans arrêt d’urgence de toute la ligne.

Comment réaliser une analyse des harmoniques et que révèle le spectre de courant du moteur ?

L’analyse des harmoniques est l’une des méthodes les plus importantes utilisées dans le diagnostic des moteurs asynchrones. Dans la pratique, on analyse la forme d’onde du courant statorique et on la transforme sous forme spectrale, le plus souvent à l’aide de la transformée de Fourier rapide. Cela permet d’observer non seulement la composante fondamentale, mais aussi les bandes latérales et d’autres composantes indiquant des défauts précis. Cette approche constitue le fondement de la méthode MCSA, c’est-à-dire Motor Current Signature Analysis.

Dans la pratique, les essais de moteurs électriques par la méthode MCSA exploitent le fait que toute perturbation de la symétrie magnétique ou mécanique laisse une trace dans le courant statorique. Les enroulements du stator deviennent
ainsi une source d’information diagnostique, et le spectre de courant agit comme un enregistrement technique de l’état de la machine.

Quels défauts peut-on détecter avec la méthode MCSA ?

L’analyse du spectre de courant permet notamment de détecter :

• les fissures des barres de la cage rotorique,
• les détériorations des anneaux de court-circuit,
• l’excentricité statique,
• l’excentricité dynamique,
• l’asymétrie électromagnétique,
• les problèmes liés à la qualité de l’alimentation,
• les perturbations liées au fonctionnement de l’entraînement avec un variateur de fréquence.

En cas de défauts du rotor, des bandes latérales autour de la fréquence fondamentale sont caractéristiques. Leur présence et leur amplitude peuvent indiquer le degré de dégradation du rotor ainsi que l’évolution du défaut.
C’est particulièrement important là où le diagnostic de l’état du rotor vise à éviter le grippage, l’augmentation des courants, l’échauffement supplémentaire et l’aggravation de la panne.

La MCSA est également utile pour évaluer l’excentricité. Un mauvais alignement du rotor par rapport au stator peut entraîner une attraction magnétique unilatérale, une augmentation des charges mécaniques, une usure accélérée des roulements et, dans les cas extrêmes, un contact entre le rotor et le stator.

Pourquoi l’analyse des paramètres réseau est-elle importante pour le diagnostic ?

L’analyse des paramètres réseau doit être menée parallèlement à l’évaluation du moteur lui-même. Cela signifie
le contrôle de la qualité de la tension, de la symétrie des phases, de la charge en courant et de la présence d’harmoniques côté alimentation. Si le moteur fonctionne avec un variateur de fréquence, il faut également prendre en compte l’influence du convertisseur de fréquence, du mode de commande et de la charge dynamique.

Du point de vue de la maintenance, cela est particulièrement important, car des symptômes similaires peuvent résulter aussi bien d’une détérioration de la machine électrique que de problèmes du côté de l’alimentation, de la commande ou de l’étage de puissance. Sans cette distinction, il est facile de prendre une mauvaise décision de service, par exemple envoyer le moteur
en régénération alors que la cause réelle est constituée par des perturbations réseau, une mauvaise paramétrisation du variateur de fréquence ou une erreur dans l’électronique de commande.

À quoi ressemble la mesure du couple d’un moteur électrique ?

La mesure du couple permet d’évaluer la charge mécanique réelle transmise par l’arbre du moteur. C’est l’un des paramètres les plus importants dans le diagnostic des entraînements, car seule la mise en relation du couple avec la vitesse de rotation donne une image du fonctionnement réel du système.

Dans la pratique industrielle, différentes méthodes sont utilisées, mais l’une des plus précises est la mesure par jauges de contrainte. Les jauges de contrainte réagissent à de très petites déformations de torsion de l’arbre et permettent de déterminer le couple de charge en temps réel. Les jauges fonctionnent généralement dans un circuit en pont de Wheatstone, ce qui augmente la sensibilité du système et limite l’influence des variations de température. Le principe de fonctionnement des capteurs à jauges de contrainte repose sur la mesure de la déformation d’un élément élastique, et le couple
est proportionnel à la torsion de l’arbre.

Comment fonctionne la mesure par jauges de contrainte sur l’arbre ?

Pour simplifier, la mesure repose sur le fait que, sous l’effet du couple, l’arbre subit une légère torsion. Cette déformation peut être convertie en couple de charge. La relation utilisée est la suivante :

T = (π × D³ × G × ε) / 8

• T – couple de charge [Nm],
• D – diamètre de l’arbre [m],
• G – module de cisaillement du matériau,
• ε – déformation élastique mesurée de l’arbre.

La formule seule ne suffit toutefois pas à obtenir des résultats fiables. L’arbre doit être correctement préparé, et la surface de montage doit être soigneusement nettoyée et exempte de défauts susceptibles d’introduire des perturbations locales des contraintes. Dans la pratique, ce sont souvent la qualité de préparation du poste d’essai
et l’étalonnage de la chaîne de mesure qui déterminent la valeur de l’ensemble de l’essai.

Que révèle le couple sur l’état du moteur et de la charge ?

La mesure du couple d’un moteur électrique permet d’évaluer non seulement l’état de la machine, mais aussi la nature de la charge du processus. Si le couple augmente de manière anormale, pulse ou ne correspond pas aux conditions de fonctionnement définies, cela peut indiquer :

• une surcharge mécanique,
• des problèmes de réducteur, d’accouplement ou de mécanique d’entraînement,
• des vibrations torsionnelles,
• une commande incorrecte du variateur de fréquence ou du servovariateur,
• une dégradation de l’état du rotor ou des roulements,
• un écart entre les paramètres de consigne et le fonctionnement réel du système.

C’est pourquoi, dans le diagnostic professionnel des moteurs électriques, le couple
n’est pas traité comme une mesure isolée, mais comme un paramètre analysé dans le temps, en référence
à la charge du processus, à la vitesse et aux signaux électriques.

Comment mesurer la vitesse de rotation d’un moteur ?

La mesure de la vitesse de rotation est un élément fondamental de l’évaluation du fonctionnement d’un entraînement. Ce paramètre définit le nombre de tours de l’arbre par unité de temps et est généralement exprimé en tr/min ou RPM. Dans la pratique diagnostique, il est important non seulement pour évaluer l’efficacité du processus, mais aussi pour interpréter les résultats de l’analyse des vibrations, du couple et des phénomènes électriques. La vitesse de rotation est généralement mesurée par des méthodes de contact, optiques ou au moyen de capteurs intégrés au système d’automatisation. Les tachymètres sans contact utilisant un repère réfléchissant et un faisceau optique sont couramment utilisés pour une mesure rapide du RPM.

Méthodes de contact, optiques et par capteurs

Différents groupes de méthodes sont utilisés :

• méthodes de contact – par exemple un tachymètre mécanique appliqué à l’extrémité de l’arbre,
• méthodes optiques – un tachymètre laser ou infrarouge fonctionnant sans contact avec l’arbre,
• méthode stroboscopique – basée sur le phénomène d’arrêt apparent de l’objet à une fréquence d’éclairs correctement choisie,
• méthodes par capteurs – utilisant des codeurs, capteurs Hall ou capteurs inductifs.

Les méthodes de contact sont simples, mais elles peuvent charger le système et introduire une erreur de glissement. Les méthodes optiques
sont plus sûres et plus pratiques pour les mesures d’atelier et de service. Les codeurs
et les capteurs travaillant en permanence dans la machine constituent quant à eux la base de la surveillance continue de la vitesse dans les systèmes d’entraînement modernes.

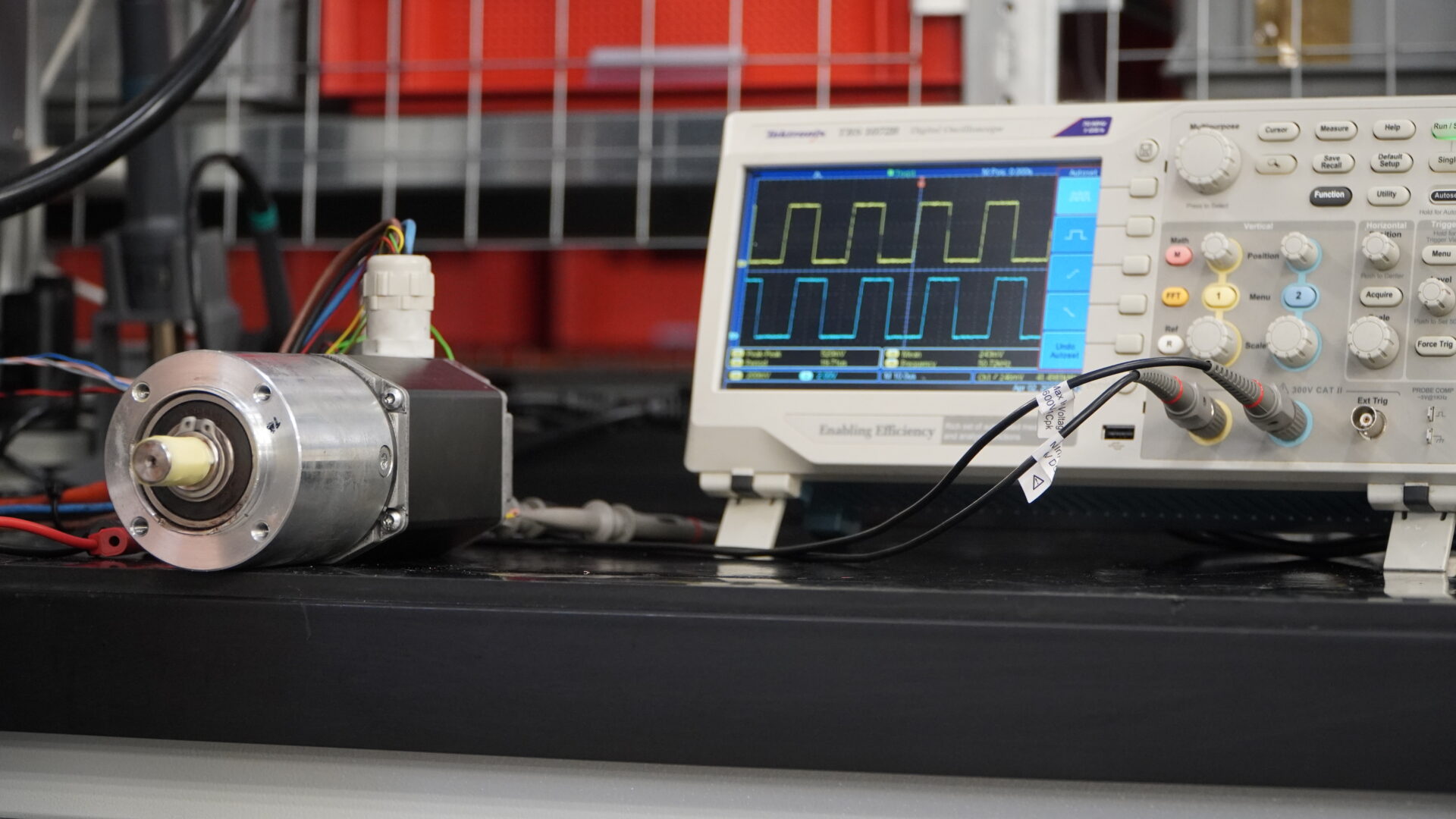

Dans de nombreuses applications industrielles, on rencontre également des capteurs inductifs, qui enregistrent le passage d’éléments rotatifs et déterminent sur cette base la fréquence de rotation. Dans les systèmes de plus grande précision, on utilise des codeurs incrémentaux ou absolus, notamment lorsqu’au-delà de la vitesse elle-même, des informations sur le sens et la position de l’arbre sont nécessaires.

Où la mesure de vitesse se combine-t-elle avec le variateur, le codeur et l’automatisation ?

Dans les entraînements modernes, la mesure de vitesse ne fonctionne pas indépendamment du reste du système. Les données des codeurs et des capteurs sont utilisées par les variateurs de fréquence, servovariateurs, automates PLC et systèmes HMI pour la régulation, les alarmes et la visualisation. Dans les applications avancées, on utilise également l’estimation de la vitesse
à partir de paramètres électriques, ce qui limite la nécessité d’utiliser des accessoires supplémentaires
sur l’arbre.

C’est particulièrement important là où comptent la précision de synchronisation, le contrôle des accélérations, le positionnement ou le fonctionnement avec une charge dynamiquement variable. Si la mesure de vitesse est erronée ou instable, le problème peut concerner non seulement le moteur lui-même, mais aussi le codeur, le variateur de fréquence, la communication industrielle ou les modules d’entrées et sorties responsables du traitement des signaux.

Appelez : +48 717 500 983

Que faire lorsque l’analyse des paramètres moteur indique des anomalies ?

Symptômes typiques de défauts et leurs causes possibles

Si la mesure des paramètres d’un moteur électrique indique des écarts par rapport à la norme, il faut passer
de la mesure elle-même à l’interprétation des causes. Les symptômes les plus fréquents sont :

• augmentation des harmoniques et perturbations dans le spectre de courant,
• couple instable,
• baisse de la vitesse sous charge,
• fonctionnement irrégulier de l’entraînement,
• échauffement excessif,
• alarmes répétées de l’entraînement,
• vibrations et bruit mécanique.

Derrière ces symptômes peuvent se trouver différentes sources de problème : détérioration de la cage rotorique, excentricité, usure des roulements, erreurs d’alimentation, surcharge du processus, mauvaise configuration du variateur de fréquence, détérioration des circuits de puissance ou problèmes avec les capteurs de retour d’information.

C’est pourquoi un diagnostic fiable des moteurs électriques ne doit pas reposer sur un seul paramètre. Seule la combinaison de l’analyse des harmoniques avec le couple, la vitesse, les conditions de charge et l’évaluation du système d’entraînement permet de formuler une conclusion de service crédible.

Diagnostic, réparation, régénération ou modernisation

Toute anomalie n’implique pas nécessairement le remplacement immédiat de l’équipement. Un diagnostic précis permet de réduire les coûts et de choisir le bon modèle d’intervention de service. Les résultats des essais doivent conduire à :

• un diagnostic approfondi – lorsqu’il faut confirmer la source du problème par des essais supplémentaires,
• une réparation – lorsque le défaut est précis et peut être éliminé,
• une régénération – lorsque le degré d’usure des composants justifie le rétablissement de l’efficacité technique,
• un remplacement – lorsque la réparation n’est pas justifiée économiquement ou est risquée,
• une modernisation – lorsque la cause des problèmes est l’inadéquation du système aux exigences du processus.

Pourquoi une réaction rapide est-elle importante pour la production et les coûts ?

Du point de vue du service maintenance et de la production, il est essentiel de comprendre que les anomalies de fonctionnement d’un moteur restent très rarement un problème local. Un rotor endommagé, des harmoniques croissantes, un couple instable ou une mesure de vitesse erronée peuvent entraîner :

• une baisse de la qualité du processus,
• une consommation d’énergie plus élevée,
• une usure accélérée de la mécanique,
• des dommages secondaires dans l’entraînement et l’électronique de commande,
• des arrêts non planifiés,
• une augmentation du coût de la production perdue,
• un risque pour la sécurité de fonctionnement de la machine.

C’est précisément pourquoi les tests de moteurs électriques doivent être considérés comme un élément d’une stratégie prédictive,
et non uniquement comme une réaction à une panne. Plus les écarts sont détectés tôt, plus les chances
d’un service planifié sont grandes, au lieu d’une panne coûteuse pendant la production.

Quand confier des mesures professionnelles et le service ?

Il vaut la peine de confier des essais professionnels lorsque le moteur travaille dans une application critique, fonctionne
avec un variateur de fréquence ou un servovariateur, dessert un processus coûteux ou présente des symptômes d’instabilité malgré l’absence de panne clairement identifiable. Cela concerne également les situations dans lesquelles le site planifie une rénovation, une modernisation de ligne ou souhaite comparer l’état de plusieurs entraînements soumis à une charge similaire.

Dans de tels cas, une analyse des paramètres moteur bien réalisée peut constituer le point de départ pour :

• le diagnostic et la localisation du défaut,
• la réparation ou la régénération de l’équipement,
• l’évaluation de la rentabilité de la poursuite de l’exploitation,
• le choix d’un remplacement,
• la modernisation du système d’entraînement,
• la préparation d’un calendrier d’interventions de service.

Si votre site a besoin d’un diagnostic de moteurs électriques, d’une analyse des harmoniques, d’une mesure du couple, d’une mesure de la vitesse de rotation ou d’une évaluation de l’état d’un entraînement fonctionnant
avec un variateur de fréquence, un codeur ou un système d’automatisation, il vaut la peine de réaliser les mesures de manière globale.

Vous avez besoin d’une réparation, d’une régénération, d’une modernisation ou d’une évaluation de la rentabilité de la poursuite du fonctionnement du moteur ? Contactez RGB Elektronika.
