Comment prévenir les pannes des moteurs électriques ? Mesure des vibrations du moteur avec le capteur Viezo Sonora

Les pannes des moteurs électriques peuvent être limitées avant tout grâce à une mesure régulière des vibrations, à l’analyse vibratoire et au diagnostic prédictif réalisés pendant le fonctionnement réel de la machine sous charge. Le capteur Viezo Sonora permet de surveiller les vibrations du moteur sur trois axes, de transmettre les données vers un système analytique et de détecter les premiers signes d’usure des roulements, de balourd, de défaut d’alignement, de jeux mécaniques ou de problèmes de réducteur avant l’arrêt de la production.

Dans les sites industriels, un moteur électrique fonctionne rarement comme un élément isolé. Il fait généralement partie d’un système d’entraînement plus vaste, dans lequel coopèrent variateurs de fréquence, servovariateurs, réducteurs, accouplements, codeurs, automates PLC, panneaux HMI, alimentations, modules I/O, démarreurs progressifs et éléments de communication industrielle. La panne d’un seul moteur peut donc arrêter non seulement l’entraînement, mais aussi toute une ligne technologique, un poste de production ou une partie du processus.

C’est pourquoi de plus en plus de services maintenance abandonnent le modèle réactif, dans lequel la réparation ne commence qu’après la panne. Il est remplacé par le diagnostic prédictif, c’est-à-dire une approche fondée sur les données de mesure, les tendances, l’analyse de l’état technique et la planification anticipée des interventions de service.

Vous constatez une augmentation des vibrations, un bruit inhabituel, une surchauffe ou un fonctionnement instable du moteur ? Contactez RGB Elektronika et demandez un diagnostic du système d’entraînement avant qu’une panne de production ne survienne.

Appelez : +48 717 500 983

Pourquoi la mesure des vibrations du moteur est-elle l’un des outils les plus importants du diagnostic prédictif ?

Que signifient les vibrations d’un moteur électrique dans la pratique de la maintenance ?

Toute machine tournante génère un profil vibratoire caractéristique. Dans des conditions normales de fonctionnement, les vibrations du moteur restent dans une plage définie, résultant de la construction de l’appareil, de la vitesse de rotation, de la charge, du mode de montage, de l’état des roulements, de l’alignement de l’arbre et des conditions de fonctionnement de l’ensemble du système d’entraînement.

Le problème commence lorsque le profil vibratoire commence à s’écarter du modèle habituel. De tels écarts peuvent constituer le premier signal qu’un processus de dégradation se développe dans le moteur ou dans la machine associée. À ce stade, l’opérateur n’entend souvent pas encore de bruit inhabituel, le carter n’est pas nécessairement surchauffé et la machine peut encore sembler fonctionner correctement.

Le diagnostic vibratoire permet de détecter ces changements plus tôt qu’une observation traditionnelle du fonctionnement de la machine. La mesure des vibrations des moteurs électriques peut indiquer l’apparition d’un problème au niveau d’un roulement, de la lubrification, du ventilateur, du rotor, de l’accouplement, du réducteur, du support de la machine ou de l’alignement de l’arbre.

Pour la maintenance, cette information a une grande valeur pratique. Au lieu d’attendre l’arrêt de l’entraînement, il est possible de planifier un contrôle, de préparer les pièces de rechange, de fixer une date d’intervention et de réduire le risque de panne de production.

Comment fonctionne le capteur Sonora dans le diagnostic vibratoire ?

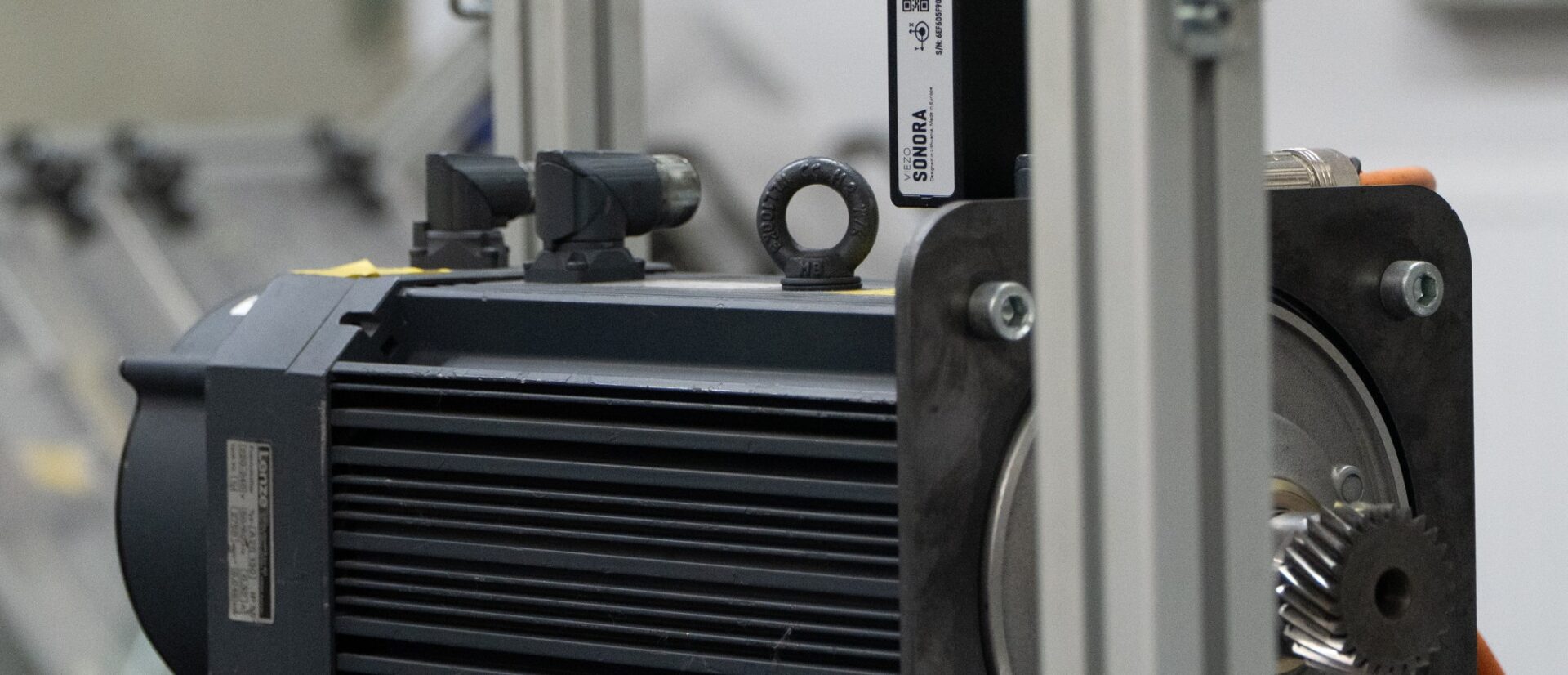

Le capteur Sonora est une solution destinée à la surveillance de l’état des machines tournantes dans le cadre du diagnostic prédictif. En pratique, cela signifie que l’appareil peut être monté sur un moteur électrique ou sur un autre élément du système d’entraînement afin de collecter cycliquement des données de vibration pendant le fonctionnement normal de la machine.

Sonora mesure les accélérations sur trois axes : X, Y et Z. Cela permet d’observer les vibrations dans différentes directions, ce qui est important pour l’interprétation des défauts mécaniques. Le balourd d’un élément tournant peut avoir un caractère différent du défaut d’alignement de l’arbre, tandis que les jeux mécaniques ou l’endommagement d’un roulement peuvent se manifester encore autrement.

Les données collectées sont transmises sans fil via la communication Bluetooth à une passerelle réseau industrielle, puis vers un environnement cloud où l’analyse se poursuit. Ce modèle de fonctionnement est particulièrement utile dans les usines où il faut surveiller de nombreux moteurs, pompes, ventilateurs, réducteurs, broches ou autres machines tournantes répartis dans différents points du hall.

Il convient de souligner que le capteur de vibrations des machines ne remplace pas l’expertise du diagnosticien. Son rôle est de fournir des données de mesure permettant de remarquer plus rapidement une anomalie et d’en évaluer l’importance. La plus grande valeur provient de la combinaison de la mesure, des algorithmes analytiques et de l’interprétation d’ingénierie.

RMS et FFT, ou comment les données vibratoires deviennent une information sur l’état de la machine

Le signal brut provenant du capteur de vibrations n’est pas encore un diagnostic prêt à l’emploi. Pour que la mesure des vibrations soit utile en maintenance, les données doivent être traitées et interprétées. Dans le diagnostic vibratoire, les valeurs RMS et l’analyse FFT jouent notamment un rôle particulièrement important.

RMS, c’est-à-dire la valeur efficace, permet d’évaluer le niveau global de vibrations de la machine. Si les valeurs RMS augmentent au fil du temps, cela peut indiquer une détérioration de l’état mécanique de l’appareil, une augmentation des frottements, l’usure des composants ou une modification des conditions de fonctionnement. Le RMS est utile pour suivre la tendance et détecter rapidement une dégradation de l’état de la machine.

FFT, c’est-à-dire la transformée de Fourier rapide, permet de passer de l’analyse du signal dans le domaine temporel à l’analyse dans le domaine fréquentiel. En pratique, cela signifie la possibilité de décomposer les vibrations globales en composantes de fréquence spécifiques. Grâce à cela, le diagnostic vibratoire ne se limite pas à constater que le moteur vibre davantage qu’auparavant. Il permet également d’indiquer quel type de problème peut provoquer l’augmentation des vibrations.

C’est précisément l’analyse fréquentielle qui aide à distinguer les symptômes du balourd de ceux du défaut d’alignement, des jeux mécaniques, des problèmes de roulements ou des dommages aux éléments du réducteur. Pour le service, c’est très important, car cela réduit le temps nécessaire à la recherche de la cause et limite le risque de remplacer inutilement des sous-ensembles encore fonctionnels.

Quelles pannes peuvent être détectées grâce à la mesure des vibrations des moteurs électriques ?

La mesure et l’analyse des vibrations permettent de détecter précocement de nombreux défauts qui, dans le modèle de service classique, ne sont souvent remarqués que lorsque la machine commence à faire du bruit, surchauffe ou arrête la production.

Les problèmes les plus courants détectés par l’analyse vibratoire des machines électriques comprennent :

• l’usure ou le grippage des roulements du rotor, qui peuvent apparaître dans la bande des hautes fréquences avant même une augmentation nette de la température du carter,
• le balourd du ventilateur ou des éléments tournants, visible sous forme d’augmentation de l’amplitude des vibrations liée à la fréquence de rotation de l’arbre,
• le défaut d’alignement de l’arbre, résultant d’erreurs de montage, de contraintes structurelles, du fonctionnement de l’accouplement ou de changements dans le support de la machine,
• les jeux mécaniques, qui peuvent être dus à l’usure des portées de roulements, au desserrage des fixations ou à la dégradation des éléments structurels,
• l’augmentation du frottement interne des roulements, souvent liée à une mauvaise lubrification, à une contamination, à une surcharge ou à des conditions de fonctionnement inadaptées,
• les dommages du réducteur travaillant avec le moteur, y compris les éclats, fissures ou l’usure des dents,
• les problèmes liés au montage, tels qu’un alignement incorrect, des contraintes sur l’arbre, des erreurs d’accouplement de l’entraînement ou une transmission trop rigide des vibrations depuis la structure de la machine.

La détection précoce de tels phénomènes est importante non seulement pour le moteur lui-même. Dans un système d’entraînement, une panne mécanique peut également affecter le variateur de fréquence, le servovariateur, le codeur, l’accouplement, le réducteur, l’alimentation, les circuits de puissance et l’électronique de commande. Le fonctionnement avec des vibrations excessives augmente le risque de dommages secondaires, qui peuvent être beaucoup plus coûteux que la cause initiale du problème.

Si le moteur fonctionne plus bruyamment que d’habitude, si des vibrations apparaissent, des erreurs cycliques de l’entraînement, une surchauffe, un fonctionnement irrégulier ou des arrêts répétés de la machine sont observés, il est utile de demander un diagnostic avant qu’une panne critique ne survienne.

Comment utiliser le diagnostic prédictif pour réduire les pannes, les coûts et les arrêts ?

Quand la mesure des vibrations des machines doit-elle être mise en place dans une usine ?

Il est utile de mettre en place la mesure des vibrations des machines partout où l’arrêt d’un moteur, d’une pompe, d’un ventilateur, d’un réducteur ou d’une broche entraîne de réelles pertes de production. Cela concerne en particulier les lignes fonctionnant en continu, les machines critiques pour le processus, les postes avec une redondance limitée et les systèmes dont la réparation nécessite un long temps de démontage.

Le diagnostic prédictif des entraînements est particulièrement utile lorsque :

• le moteur fonctionne en continu ou sous forte charge,
• la panne d’un seul entraînement arrête une partie plus importante de la production,
• les pièces de rechange ont de longs délais de livraison,
• la machine a déjà été réparée ou modernisée auparavant,
• des problèmes récurrents de roulements, d’alignement ou de réducteur apparaissent,
• des variateurs de fréquence, servovariateurs, codeurs et systèmes de commande sensibles à un fonctionnement mécanique instable travaillent sur la ligne,
• l’usine souhaite passer d’une maintenance réactive à des actions de service planifiées.

Le plus grand avantage du diagnostic prédictif est le temps. L’information sur un dommage en cours de développement peut apparaître suffisamment tôt pour permettre de planifier la réparation dans une fenêtre de service adaptée. Du point de vue de la production, cela signifie un risque plus faible d’arrêt soudain, une meilleure disponibilité des pièces de rechange et un meilleur contrôle du planning des travaux.

Que faire lorsque l’analyse des vibrations indique un problème avec le moteur ou l’entraînement ?

L’augmentation des vibrations ne doit pas être traitée uniquement comme un message d’alarme. C’est avant tout une indication diagnostique qui doit déclencher des actions techniques concrètes. La première étape consiste à évaluer si l’anomalie est ponctuelle ou répétitive. Ensuite, il faut vérifier quelles fréquences dominent dans le signal et si elles correspondent aux symptômes typiques des dommages mécaniques.

En pratique, le processus peut se présenter comme suit :

• Analyse de la tendance des vibrations et comparaison des valeurs actuelles avec le profil de fonctionnement antérieur de la machine.
• Évaluation des valeurs RMS, afin de déterminer si le niveau global des vibrations augmente.
• Analyse FFT, afin de vérifier quelles composantes fréquentielles sont responsables du changement.
• Vérification des conditions de fonctionnement, telles que la charge, la vitesse, la température, le mode de montage, l’état de lubrification et l’environnement de la machine.
• Contrôle mécanique, couvrant les roulements, le ventilateur, l’accouplement, l’arbre, le support, le réducteur et les fixations.
• Évaluation du système d’entraînement, c’est-à-dire la vérification de la coopération du moteur avec le variateur de fréquence, le servovariateur, le codeur, la commande PLC et les protections.
• Décision de service, pour déterminer si un réglage, une lubrification, un alignement et un contrôle suffisent, ou si une réparation, une régénération ou le remplacement d’un sous-ensemble est nécessaire.

Cette méthode de travail réduit le hasard. Au lieu de remplacer des éléments sur la base de suppositions, le service maintenance peut fonder sa décision sur des données de mesure et sur l’état réel de la machine.

Appelez : +48 717 500 983

Diagnostic, réparation et régénération des moteurs électriques dans la pratique du service

Les résultats du diagnostic vibratoire sont particulièrement précieux lorsqu’ils conduisent à des actions de service concrètes. L’alarme seule ne résout pas le problème. Seule la combinaison de la mesure, de l’analyse et de l’expérience pratique permet de décider quoi faire avec le moteur ou l’ensemble du système d’entraînement.

Selon le résultat des mesures, les actions possibles comprennent notamment :

• le contrôle et le remplacement des roulements,
• la régénération des éléments mécaniques,
• l’amélioration de l’alignement de l’arbre,
• la vérification de l’accouplement et du réducteur,
• le nettoyage et le contrôle du ventilateur,
• l’évaluation de l’état des enroulements et de l’isolation,
• la vérification des conditions de refroidissement,
• le diagnostic du variateur de fréquence ou du servovariateur travaillant avec le moteur,
• la vérification du codeur, des câbles, de l’alimentation et des signaux de commande,
• la modernisation de l’entraînement si les pannes résultent de l’âge, d’une surcharge ou d’une inadéquation de l’appareil aux conditions de fonctionnement actuelles.

RGB Elektronika accompagne les sites industriels dans le diagnostic, la réparation, le service, la régénération et la modernisation des équipements d’automatisation et d’électronique industrielle. Si la mesure des vibrations indique un problème avec un moteur, un entraînement, un variateur de fréquence, un servovariateur, un codeur ou un système de commande, il est utile de consulter le cas avec un service capable de considérer la machine comme un système complet, et non comme un simple composant isolé.

C’est important, car les symptômes mécaniques et électriques se superposent souvent. Des vibrations excessives peuvent provoquer des erreurs de codeur, des surcharges de l’entraînement, un fonctionnement instable du variateur ou des problèmes de communication de signaux. À l’inverse, des paramètres d’entraînement incorrects, une surcharge, une commande défectueuse ou un endommagement de l’électronique de puissance peuvent détériorer le fonctionnement mécanique du moteur.

Vous soupçonnez que le moteur commence à fonctionner de manière instable ? Demandez un diagnostic avant la panne. Une analyse précoce peut réduire le coût de réparation, raccourcir l’arrêt et aider à planifier le service à un moment sûr.

Pourquoi la maintenance prédictive soutient-elle toute l’automatisation industrielle ?

Le diagnostic prédictif des moteurs électriques n’est pas un outil isolé. Dans une usine industrielle moderne, l’état mécanique de l’entraînement influence le fonctionnement de nombreux autres éléments d’automatisation. Si le moteur commence à générer des vibrations excessives, les charges peuvent se transmettre au réducteur, à l’accouplement, au codeur, aux éléments de fixation, aux câbles, à l’armoire de commande, au variateur de fréquence ou au servovariateur.

C’est pourquoi la mesure des vibrations du moteur doit être considérée comme une partie d’un système plus large de contrôle de l’état technique des machines. Combinée à l’analyse des erreurs des entraînements, au contrôle de la température, à l’évaluation des paramètres de fonctionnement des variateurs, à l’analyse des courants, au diagnostic PLC et à l’observation des données process, elle permet de construire une image beaucoup plus complète de l’état de l’appareil.

Pour le service maintenance, cela signifie de meilleures décisions. Au lieu de réagir seulement lorsque le panneau HMI affiche une alarme, que le variateur signale un défaut de surcharge et que la ligne s’arrête, il est possible de reconnaître plus tôt les tendances inquiétantes et de préparer des actions correctives.

Les avantages économiques sont aussi importants que les avantages techniques. Le diagnostic prédictif aide à réduire le coût de la production perdue, à raccourcir le temps de diagnostic sur site, à diminuer le nombre d’interventions d’urgence, à améliorer la disponibilité des pièces de rechange et à prolonger la durée de vie des machines.

Comment prévenir les pannes des moteurs électriques ?

La prévention la plus efficace des pannes des moteurs électriques consiste à combiner une surveillance régulière, la mesure des vibrations, l’analyse des données et un diagnostic de service pratique. Le capteur de vibrations Sonora peut soutenir ce processus, car il permet de collecter des données de vibration du moteur dans des conditions réelles de fonctionnement et de détecter les changements inquiétants avant l’apparition d’une panne critique.

Grâce à l’analyse RMS et FFT, il est possible non seulement de constater que la machine vibre davantage, mais aussi de déterminer quel type de dommage peut être en développement. Cela permet de détecter plus tôt l’usure des roulements, le balourd, le défaut d’alignement, les jeux mécaniques, les problèmes de réducteur ainsi que d’autres irrégularités dans les systèmes d’entraînement.

Pour un site de production, cela signifie passer de la gestion des urgences à une maintenance planifiée. Au lieu d’arrêter la ligne après une panne soudaine, il est possible de planifier le diagnostic, la réparation, la régénération ou la modernisation à un moment contrôlé.

Si vous souhaitez réduire le risque de pannes des moteurs électriques, vérifier l’état des entraînements ou planifier le diagnostic des machines dans votre usine, contactez RGB Elektronika. Nous vous aiderons à choisir le bon périmètre de diagnostic, à évaluer les symptômes et à indiquer les prochaines actions de service.

Demandez la réparation et le diagnostic du moteur électrique avant qu’une panne n’arrête la ligne. —> demander une réparation
