La mesure du moteur asynchrone consiste à contrôler les principaux paramètres électriques et d’isolement du moteur, tels que la résistance des enroulements, la résistance d’isolement, la rigidité diélectrique, l’inductance des enroulements ainsi que l’état de la cage du rotor. Un diagnostic correct du moteur asynchrone ne se limite pas à un simple contrôle de l’enroulement avec un multimètre. Dans la pratique industrielle, il est nécessaire d’analyser la symétrie des phases, les courants de fuite, la réaction de l’isolement à la tension d’essai, la réponse des enroulements lors du test de surtension impulsionnelle ainsi que le comportement du moteur en fonctionnement sous charge.

Le moteur asynchrone fonctionne souvent comme l’un des éléments clés d’une ligne de production. Il entraîne des pompes, ventilateurs, convoyeurs, mélangeurs, compresseurs, machines-outils, systèmes de transport interne et équipements de process. Sa panne peut arrêter non seulement un poste isolé, mais toute une chaîne technologique. C’est pourquoi les mesures du moteur asynchrone ont une importance non seulement technique, mais aussi économique : elles réduisent le risque d’arrêt, les coûts de production perdue et les dommages secondaires aux variateurs de fréquence, démarreurs progressifs, systèmes de puissance ou électroniques de commande.

Confiez la mesure du moteur asynchrone et vérifiez l’état de l’entraînement avant un arrêt de production coûteux.

Appelez : +48 717 500 983

Quelles mesures sont les plus importantes lors du diagnostic d’un moteur asynchrone ?

Pourquoi la mesure du moteur asynchrone avec un multimètre seul ne suffit-elle pas ?

De nombreux utilisateurs commencent l’évaluation d’un moteur par la question suivante : suffit-il de contrôler les enroulements avec un multimètre classique ? Une mesure initiale de continuité du circuit peut révéler une coupure dans l’enroulement, mais elle ne fournit pas une information complète sur l’état du moteur asynchrone. Un multimètre ne montre pas de manière fiable la qualité de l’isolement, la résistance de la couche diélectrique aux surtensions, les différences d’inductance entre les phases ni les courts-circuits entre spires qui n’apparaissent que lors de tests plus avancés.

Un diagnostic professionnel du moteur asynchrone doit inclure plusieurs essais complémentaires. Chacun d’eux répond à une question technique différente :

• mesure de la résistance des enroulements – les phases sont-elles symétriques et existe-t-il une coupure, un court-circuit entre phases ou une suspicion de court-circuit interne,
• mesure de la résistance d’isolement – l’isolement des enroulements assure-t-il un écart électrique sûr par rapport au boîtier et au conducteur de protection,
• test haute tension – l’isolement supporte-t-il une tension supérieure aux conditions normales de fonctionnement,
• test Surge – les enroulements présentent-ils des courts-circuits entre spires invisibles lors d’une simple mesure de résistance,
• analyse de l’état de la cage du rotor – le rotor présente-t-il des barres fissurées, des anneaux de court-circuit endommagés ou une asymétrie magnétique.

Si le moteur fonctionne de manière instable, déclenche les protections, surchauffe ou provoque des erreurs du variateur, il ne faut pas fonder la décision uniquement sur une simple mesure à l’ohmmètre. Un tel résultat peut sembler correct, alors que le moteur présente déjà un défaut d’isolement ou les prémices d’un court-circuit entre spires.

Mesure de la résistance des enroulements – première étape de l’évaluation de la symétrie des phases

Il est recommandé de commencer l’analyse des paramètres du moteur asynchrone par la mesure de la résistance de chaque phase de l’enroulement. C’est l’un des tests de base qui permet d’évaluer la symétrie électrique du stator. Dans un moteur triphasé, les valeurs de résistance des différentes phases doivent être très proches les unes des autres. Ce qui compte n’est pas tant une valeur précise qu’un écart entre les phases.

Comme la résistance des enroulements du moteur est souvent très faible, la mesure doit être réalisée par la méthode à quatre fils. Cette méthode limite l’influence de la résistance des câbles de mesure et permet d’obtenir un résultat plus précis. Avec une mesure classique à deux fils, les câbles, les bornes et les connexions peuvent fausser le résultat, notamment sur les moteurs à faible résistance d’enroulement.

Des écarts de résistance entre les phases peuvent indiquer :

• des courts-circuits entre spires,
• des courts-circuits entre phases,
• une coupure dans le circuit de l’enroulement,
• un endommagement des connexions internes,
• un problème au niveau des bornes du moteur,
• une asymétrie des enroulements après une réparation ou un rebobinage antérieur.

La symétrie de la résistance des enroulements a une influence directe sur la répartition uniforme des champs magnétiques dans le moteur. Si une phase présente une résistance différente des autres, le moteur peut fonctionner de manière irrégulière, consommer un courant asymétrique, surchauffer et générer davantage de vibrations. Dans les cas extrêmes, une telle asymétrie entraîne une détérioration de l’isolement, une surcharge du variateur ou l’arrêt de l’entraînement.

Mesure de la résistance d’isolement – comment évaluer la sécurité électrique du moteur ?

La mesure de la résistance d’isolement sert à évaluer la tenue électrique de l’isolement entre les enroulements et le boîtier du moteur. En pratique, on vérifie la résistance entre la phase et le conducteur de protection ou une partie métallique du corps du moteur. C’est l’une des mesures clés du point de vue de la sécurité de fonctionnement et de la fiabilité de la machine.

Si la résistance d’isolement est trop faible, un courant de contact dangereux peut apparaître sur le boîtier du moteur. Une telle situation constitue un risque pour les personnes qui utilisent la machine et peut provoquer le déclenchement des dispositifs différentiels, des erreurs d’entraînement ou un fonctionnement instable du système d’alimentation.

La mesure est réalisée en appliquant une tension d’essai, souvent de 500 V, puis en mesurant le courant de fuite. Sur cette base, la résistance d’isolement est calculée conformément à la loi d’Ohm. Le résultat permet d’évaluer si l’isolement conserve les propriétés adéquates et si le moteur peut être exploité en toute sécurité.

Une faible résistance d’isolement peut résulter de :

• l’humidité dans les enroulements,
• des impuretés conductrices à la surface de l’isolement,
• du vieillissement thermique des matériaux isolants,
• de la surchauffe du moteur,
• de dommages mécaniques des enroulements,
• du fonctionnement dans un environnement poussiéreux, chimiquement agressif ou très humide,
• de surcharges de courant antérieures.

La mesure de la résistance d’isolement est particulièrement importante avant la remise en service d’un moteur après un arrêt prolongé, une inondation, une défaillance des protections ou le démontage de la machine. Elle permet d’éviter une situation dans laquelle le moteur est démarré malgré un isolement affaibli et provoque une détérioration plus grave de l’entraînement.

Si vous n’êtes pas certain que l’isolement du moteur soit sûr, confiez une mesure professionnelle du moteur asynchrone avant de remettre la machine en service.

Test haute tension – quand contrôle-t-on la rigidité diélectrique de l’isolement ?

Le test haute tension permet d’évaluer la rigidité diélectrique de l’isolement à une tension supérieure à la tension nominale du moteur. L’objectif de l’essai est de vérifier si une perforation de l’isolement se produit sous tension élevée. Pendant le test, le courant de fuite est mesuré ; une valeur faible et stable indique un bon état de la couche isolante.

Ce test est particulièrement utile lorsque le moteur fonctionne dans des conditions difficiles, a été exposé à des surtensions, à une température élevée, à l’humidité ou à des démarrages fréquents. Dans la pratique industrielle, le test haute tension aide à évaluer si le moteur dispose d’une marge de sécurité d’isolement suffisante avant son retour en exploitation.

Il faut toutefois garder à l’esprit que le test haute tension sollicite l’isolement. Chaque application d’une haute tension influence dans une certaine mesure la couche diélectrique. C’est pourquoi il doit être réalisé de manière réfléchie, avec des paramètres appropriés et par des personnes capables d’interpréter correctement le résultat.

Le test haute tension ne doit pas être traité comme une mesure aléatoire effectuée sans justification. Correctement utilisé, il constitue un outil de diagnostic très précieux, mais mal appliqué, il peut solliciter inutilement l’isolement du moteur testé.

Test Surge – comment détecter les courts-circuits entre spires ?

Le test Surge revêt une importance particulière dans le diagnostic du moteur asynchrone, car il permet de détecter les courts-circuits entre spires. Ce sont des défauts qu’une simple mesure de résistance ne révèle souvent pas suffisamment. La résistance de l’enroulement peut sembler correcte, alors qu’une partie des spires présente déjà un isolement affaibli ou un début de court-circuit.

Le test Surge consiste à comparer la réponse des différents enroulements à une impulsion de tension. L’essai permet d’évaluer les différences d’inductance en analysant l’amortissement du signal dans le circuit RLC. Si l’inductance d’un enroulement diffère de celle des autres, cela influence la fréquence ainsi que l’amortissement des oscillations de tension. Ce sont précisément ces différences qui peuvent indiquer un problème entre les spires.

Le test impulsionnel est particulièrement utile lorsque le moteur :

• déclenche les protections au démarrage,
• chauffe excessivement,
• fonctionne plus bruyamment qu’auparavant,
• présente une consommation de courant inégale entre les phases,
• provoque des erreurs du variateur,
• a un historique de surcharges ou de fonctionnement à haute température,
• a été exposé à des surtensions ou à un mauvais fonctionnement du système d’alimentation.

En pratique, le test impulsionnel permet de détecter un problème plus tôt que la mesure de la résistance des enroulements. Grâce à cela, le service maintenance peut prendre une décision concernant la poursuite de l’exploitation, la réparation ou la mise hors service du moteur avant qu’une perforation de l’isolement et une panne grave de l’entraînement ne se produisent.

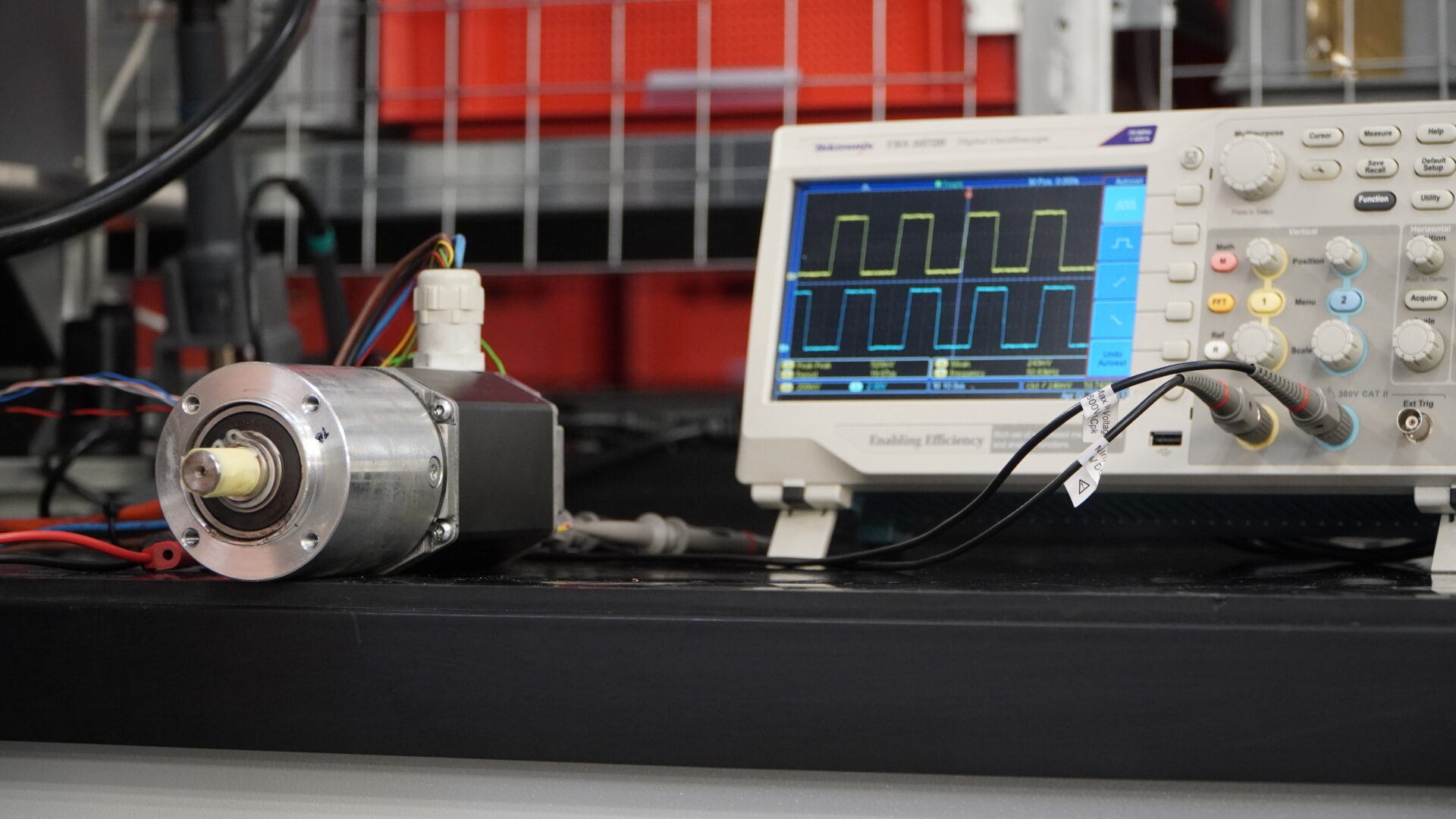

Comment évaluer l’état d’un moteur asynchrone dans la pratique industrielle ?

Diagnostic de la cage du rotor – pourquoi est-il plus difficile que l’examen du stator ?

L’évaluation de l’état de la cage du rotor complète le diagnostic global du moteur asynchrone. Contrairement aux enroulements du stator, le rotor à cage est plus difficile à mesurer électriquement de manière directe. Les dommages des barres de cage ou des anneaux de court-circuit ne sont pas toujours visibles lors de simples essais à l’arrêt, et leurs symptômes peuvent ressembler à des problèmes d’alimentation, de variateur, de charge mécanique ou de système de commande.

Les défauts typiques du rotor comprennent :

• des fissures des barres de cage,
• une rupture de continuité des anneaux de court-circuit,
• une surchauffe locale des éléments du rotor,
• une asymétrie magnétique,
• des dommages dus à la fatigue du matériau,
• une dégradation provoquée par des démarrages fréquents sous forte charge.

Ces dommages peuvent apparaître à la suite de surcharges thermiques extrêmes, de démarrages fréquents, de couples de démarrage élevés, de surcharges mécaniques ou de l’action des forces centrifuges. Un problème de rotor non détecté peut entraîner une augmentation des vibrations, un démarrage instable, une baisse du couple, une hausse de température et une détérioration secondaire de l’isolement du stator.

MCSA et analyse FFT – comment détecter les barres fissurées de la cage du rotor ?

L’une des méthodes les plus efficaces pour détecter les dommages de la cage du rotor sans démontage de la machine est l’analyse de la signature du courant moteur, c’est-à-dire MCSA – Motor Current Signature Analysis. La méthode consiste à surveiller le courant d’alimentation du moteur en fonctionnement et à analyser le spectre fréquentiel à l’aide de la transformée de Fourier rapide, c’est-à-dire la FFT.

En cas de détérioration des barres de cage, des bandes latérales caractéristiques apparaissent dans le spectre du courant autour de la fréquence fondamentale du réseau, soit 50 Hz. Leur écart dépend du glissement du moteur. Plus l’amplitude de ces bandes latérales est élevée, plus le degré de dégradation du rotor peut être important.

Pour la maintenance, la MCSA est une méthode précieuse, car elle permet d’évaluer l’état du moteur pendant son fonctionnement, sans démontage immédiat. C’est particulièrement important pour les moteurs de forte puissance, les entraînements critiques et les applications dans lesquelles l’arrêt de la machine génère des coûts de production élevés.

En conditions d’atelier, on utilise également un test à tension réduite avec rotation lente de l’arbre. Lors d’un tel essai, on observe les fluctuations du courant statorique provoquées par l’asymétrie magnétique du rotor. En complément, il est possible d’utiliser la thermographie, notamment après le démontage du rotor, afin de confirmer des anomalies thermiques locales liées à une rupture de continuité du circuit électrique de la cage. S’il se trouve dans une position défavorable, l’entraînement peut avoir des difficultés à démarrer. C’est pourquoi l’interprétation des mesures doit tenir compte de la construction spécifique du moteur, et non seulement du principe général de fonctionnement d’un BLDC.

Symptômes d’un moteur asynchrone endommagé dans une usine de production

Un moteur asynchrone tombe rarement complètement en panne sans signaux d’alerte préalables. Dans de nombreux cas, les symptômes apparaissent progressivement, mais sont interprétés comme un problème de charge, de variateur, de démarreur progressif, d’alimentation ou de contrôleur PLC. C’est pourquoi un diagnostic correct doit tenir compte à la fois des mesures électriques et de l’observation du fonctionnement de l’ensemble du système d’entraînement.

Les symptômes les plus fréquents des problèmes de moteur sont :

• des difficultés de démarrage,
• des points morts au démarrage,
• une surchauffe excessive du boîtier,
• une consommation de courant inégale entre les phases,
• des vibrations accrues,
• un bruit inhabituel pendant le fonctionnement,
• des déclenchements fréquents des protections,
• des erreurs du variateur ou du démarreur progressif,
• une baisse du couple d’entraînement,
• un fonctionnement instable de la machine sous charge.

Ces symptômes peuvent avoir de nombreuses causes. Le problème peut se situer dans le moteur lui-même, mais aussi dans l’alimentation, les câbles, le variateur, l’encodeur, le système de puissance, le module I/O, le contrôleur PLC, le panneau HMI ou des conditions de fonctionnement incorrectes de la machine. C’est pourquoi l’évaluation professionnelle de l’état du moteur asynchrone doit faire partie d’un diagnostic plus large de l’entraînement et de l’automatisme industriel.

Appelez : +48 717 500 983

Mesures du moteur asynchrone sur site – quand vaut-il la peine de les réaliser ?

Les mesures du moteur asynchrone sur site sont particulièrement utiles lorsque le démontage de l’entraînement est coûteux, chronophage ou nécessite l’arrêt d’une plus grande partie de la production. Le diagnostic en usine permet d’évaluer rapidement si le problème concerne réellement le moteur ou s’il résulte du variateur, du système d’alimentation, de la commande, de la charge mécanique ou de la qualité de l’énergie électrique.

Il vaut la peine de réaliser une mesure du moteur sur site lorsque :

• la machine commence à fonctionner de manière instable,
• le moteur surchauffe malgré une charge correcte,
• le variateur signale des erreurs de surintensité, de court-circuit ou d’isolement,
• des problèmes de démarrage apparaissent,
• le moteur a été inondé, humidifié ou longtemps inutilisé,
• des vibrations ou un bruit accrus apparaissent,
• l’usine prévoit la remise en service de la machine après un arrêt,
• la maintenance souhaite évaluer le risque de panne avant une inspection planifiée.

Le diagnostic sur site apporte une valeur particulière dans un environnement de production, où le temps de réaction est essentiel. Il permet de décider rapidement si le moteur peut continuer à fonctionner ou s’il nécessite un démontage, une réparation, un séchage, un rebobinage, une régénération ou un remplacement.

Vous suspectez un endommagement du moteur ? Confiez les mesures du moteur asynchrone sur site et vérifiez l’état de l’entraînement avant une panne de production coûteuse.

Que faire après les mesures ? Décision de réparation, régénération ou remplacement

Les mesures seules ne sont que le début de la décision de service. Le plus important est l’interprétation des résultats dans le contexte du fonctionnement de la machine, de l’historique des pannes, de la charge, de l’environnement et du coût d’arrêt. Un moteur auxiliaire de faible puissance ne s’évalue pas de la même manière qu’un entraînement critique dont l’arrêt bloque toute la ligne de production.

Après la réalisation des mesures, différents scénarios sont possibles :

• poursuite de l’exploitation, si les résultats sont corrects et n’indiquent pas de dégradation des paramètres,
• surveillance de l’état, si les premiers symptômes de dégradation apparaissent, mais que le moteur peut encore fonctionner sous contrôle,
• séchage ou nettoyage, si le problème concerne l’humidité ou la contamination de l’isolement,
• réparation ou régénération, si le dommage peut être supprimé sans remplacer tout l’entraînement,
• rebobinage, lorsque les enroulements du stator sont endommagés,
• remplacement du moteur, si la réparation n’est pas rentable ou si le risque de poursuite de l’exploitation est trop élevé.

Il faut rappeler qu’un moteur défectueux peut endommager d’autres éléments du système. Les courts-circuits, surcharges, courants de fuite et le fonctionnement instable peuvent solliciter les variateurs de fréquence, démarreurs progressifs, contacteurs, protections, alimentations, systèmes de puissance ainsi que l’électronique de commande. C’est pourquoi le diagnostic du moteur asynchrone doit être considéré comme un élément de protection de l’ensemble du système d’entraînement.

Mesure du moteur asynchrone chez RGB Elektronika

RGB Elektronika réalise le diagnostic, les mesures et l’évaluation de l’état des équipements utilisés dans l’automatisme et l’électronique industrielle. Dans le cas des moteurs asynchrones, nous aidons à évaluer si l’entraînement est apte à poursuivre son fonctionnement, s’il nécessite une réparation, une régénération ou un diagnostic d’atelier plus approfondi.

Dans la pratique de service, nous n’analysons pas seulement un résultat de mesure isolé, mais tout le contexte de fonctionnement de l’entraînement : symptômes signalés par la maintenance, conditions de fonctionnement de la machine, historique des pannes, influence du variateur, charge mécanique, état de l’isolement, symétrie des enroulements ainsi que le risque de nouvelle panne après la remise en service.

Une mesure professionnelle du moteur asynchrone peut aider à éviter une situation dans laquelle la machine est remise en service malgré un défaut d’isolement, un court-circuit entre spires ou un problème de cage du rotor. C’est particulièrement important dans les usines où le coût d’une seule panne comprend non seulement la réparation du moteur, mais aussi l’arrêt de production, les retards logistiques et le risque d’endommagement des autres éléments d’automatisme.

Si vous souhaitez contrôler un moteur asynchrone avant une remise en service, après une panne ou dans le cadre d’un diagnostic planifié de maintenance, contactez RGB Elektronika. Nous évaluerons l’état de l’entraînement et vous aiderons à choisir les actions de service suivantes.

Appelez : +48 717 500 983

Bibliographie :

• W. T. Thomson, “Motor Current Signature Analysis (MCSA) to Detect Cage Winding Defects,” Current Signature Analysis for Condition Monitoring of Cage Induction Motors. Wiley, p. 79–118, 2017. doi: 10.1002/9781119175476.ch4. [En ligne]. https://ieeexplore.ieee.org/document/7827462 [consulté le : 04.05.2026]
• M. Bernatt, R. Rut, J. Mróz, “À propos des dommages des cages de rotor”, Zeszyty Problemowe – Maszyny Elektryczne, n° 79, 2008. [En ligne]. https://yadda.icm.edu.pl/baztech/element/bwmeta1.element.baztech-article-BPS2-0048-0019/c/ref_02_79.pdf [consulté le : 04.05.2026]
