Comment effectuer des mesures sur une machine industrielle ? Mesures précises pour l’automatisation

Les mesures d’une machine industrielle doivent être effectuées de manière structurée : il faut d’abord évaluer l’état mécanique de l’équipement, puis contrôler les paramètres électriques, les systèmes d’entraînement, la température de fonctionnement, les vibrations et les éléments d’automatisation industrielle. Seule la combinaison de ces données permet d’évaluer de manière fiable l’état de la machine, de détecter les premiers signes de défaillance et de planifier les actions de maintenance avant l’arrêt de la production.

En pratique, les mesures précises des machines industrielles ne se limitent pas à un seul test. Il s’agit d’un processus qui associe la métrologie mécanique, les mesures électriques, l’analyse vibratoire, la thermographie, le diagnostic des moteurs, des variateurs de fréquence, des servovariateurs, des automates PLC, des alimentations, des modules I/O et des systèmes de puissance. Pour les services de maintenance, cela signifie la possibilité de passer d’une réaction aux pannes à une planification consciente de la maintenance.

Les mesures régulières des machines aident à détecter des anomalies qui, au début, ne sont pas forcément visibles pour l’opérateur. Un léger défaut d’alignement de l’arbre, une hausse de température sur une connexion, une asymétrie des enroulements, une baisse de la résistance d’isolement ou un niveau de vibrations élevé peuvent être les premiers signaux indiquant que la machine se dirige vers une panne grave.

Vous avez besoin de mesures précises sur une machine industrielle ? Contactez RGB Elektronika et confiez-nous le diagnostic des systèmes d’automatisation, des entraînements, des moteurs, des armoires de commande et de l’électronique industrielle.

Appelez : +48 717 500 983

Quelles mesures d’une machine industrielle faut-il effectuer pour évaluer son état technique ?

Par où commencer le diagnostic d’une machine industrielle ?

Il est conseillé de commencer le diagnostic d’une machine industrielle par la définition du problème à résoudre. Une mesure périodique effectuée à titre préventif est différente d’un diagnostic après panne, tout comme les mesures d’une machine qui fonctionne de manière instable uniquement sous une charge donnée ou dans un cycle de production précis.

Au départ, il faut recueillir des informations sur :

• le type de machine et sa fonction dans le processus de production,
• l’historique des pannes et des réparations précédentes,
• les symptômes signalés par les opérateurs ou le service de maintenance,
• les paramètres de fonctionnement des moteurs, des variateurs de fréquence, des servovariateurs et des systèmes de commande,
• les conditions d’exploitation, telles que la température, la poussière, l’humidité, les vibrations, les surcharges et la fréquence de fonctionnement,
• la criticité de la machine pour la continuité de la production.

Ce n’est qu’à partir de ces éléments que l’on choisit les méthodes de mesure appropriées. Dans l’automatisation industrielle, on vérifie le plus souvent simultanément l’état mécanique, électrique et thermique de l’équipement, car la défaillance d’une partie de la machine influence très souvent les autres zones.

Exemple : une surcharge mécanique peut provoquer une augmentation du courant moteur, une surchauffe du variateur de fréquence, un fonctionnement instable de l’entraînement et des erreurs dans le système de commande. La simple lecture d’une alarme du variateur ne suffit alors pas à identifier la source du problème.

Mesures mécaniques : géométrie, alignement, vibrations et état de l’ensemble d’entraînement

La géométrie constitue la base du fonctionnement correct d’une machine. C’est pourquoi l’une des étapes fondamentales du diagnostic est constituée par les mesures mécaniques, en particulier au niveau des ensembles d’entraînement, des arbres, des accouplements, des réducteurs, des roulements et des éléments rotatifs.

En pratique, on vérifie notamment :

• l’alignement des arbres,
• l’état des réducteurs et des roulements,
• le niveau de vibrations de la machine,
• le déséquilibre des éléments rotatifs,
• les jeux mécaniques,
• la stabilité de la fondation,
• le fonctionnement de la machine sous charge.

Un défaut d’alignement des arbres, même s’il ne représente que des fractions de millimètre, peut générer des forces transversales importantes. Il en résulte une usure plus rapide des roulements, des joints, des accouplements et des réducteurs. Pour la production, cela peut signifier une augmentation progressive des vibrations, une consommation d’énergie plus élevée, des arrêts plus fréquents et un risque de panne soudaine.

Les systèmes laser modernes permettent un contrôle très précis de l’alignement. Toutefois, la seule mesure de la géométrie ne fournit pas toujours une réponse complète. C’est pourquoi, dans le diagnostic des machines industrielles, elle est associée à l’analyse vibratoire, qui permet d’évaluer le comportement réel de la machine pendant son fonctionnement.

Que montre l’analyse vibratoire ?

L’analyse vibratoire est l’une des méthodes les plus importantes pour évaluer l’état technique d’une machine. Elle permet de détecter les défauts avant qu’ils ne conduisent à l’arrêt d’une ligne de production.

Dans le diagnostic, on utilise souvent la transformée de Fourier rapide, c’est-à-dire la FFT. Grâce à elle, le signal vibratoire peut être transféré du domaine temporel vers le domaine fréquentiel. En pratique, cela signifie que le diagnosticien peut séparer différentes sources de vibrations et déterminer si le problème résulte d’un déséquilibre, d’un défaut d’alignement, de jeux, d’un endommagement des roulements, de problèmes de réducteur ou de la fondation de la machine.

L’analyse FFT aide notamment à reconnaître :

• le déséquilibre du rotor,
• le défaut d’alignement des arbres,
• les dommages des chemins de roulement,
• les jeux mécaniques,
• les problèmes de réducteurs,
• les résonances structurelles,
• le fonctionnement instable de l’ensemble d’entraînement.

C’est particulièrement important dans les machines où fonctionnent des moteurs électriques, des variateurs de fréquence, des servovariateurs, des réducteurs et des systèmes d’actionnement. Un défaut mécanique peut se manifester dans l’automatisation comme une surcharge d’entraînement, une alarme du variateur ou un problème de positionnement, alors que sa cause réelle peut se trouver du côté mécanique.

Mesures électriques des machines conformes aux exigences de sécurité

Le deuxième domaine clé concerne les mesures électriques des machines. Leur objectif est de vérifier si l’installation, l’équipement électrique et les systèmes de commande fonctionnent en toute sécurité et s’il existe des signes de dégradation de l’isolement, des connexions, des conducteurs de protection ou des composants d’alimentation.

Dans le cas des machines industrielles, la norme PN-EN 60204-1 constitue un point de référence important, car elle définit les exigences relatives à l’équipement électrique des machines. En pratique, les mesures électriques couvrent à la fois les questions de sécurité des opérateurs et l’évaluation de l’état des systèmes responsables du fonctionnement stable de la machine.

Les mesures de base comprennent :

• la vérification de la continuité des conducteurs de protection,
• la mesure de l’impédance de boucle de défaut,
• la mesure de la résistance d’isolement,
• le contrôle des liaisons de protection et équipotentielles,
• le contrôle des protections contre les surintensités et des dispositifs différentiels,
• la mesure des tensions d’alimentation,
• le contrôle de la qualité des connexions dans les armoires de commande,
• l’évaluation de l’état des câbles, borniers, contacteurs, alimentations et systèmes de puissance.

La mesure de l’impédance de boucle de défaut est importante, car elle permet de vérifier si, en cas de défaut, l’alimentation sera automatiquement coupée dans le temps requis. Du point de vue d’un site industriel, il ne s’agit pas seulement d’une question formelle, mais avant tout d’un élément de sécurité pour les personnes, les machines et le processus de production.

Pourquoi la mesure de la résistance d’isolement est-elle si importante ?

La mesure de la résistance d’isolement permet d’évaluer si l’isolement des câbles, des enroulements et des éléments électriques ne se dégrade pas. Une baisse de la résistance d’isolement peut être l’un des premiers signaux indiquant l’apparition d’humidité, de saleté, de poussières de process, d’une surchauffe ou d’un endommagement du matériau isolant dans la machine.

En pratique, une résistance d’isolement trop faible peut entraîner :

• un court-circuit dans le moteur,
• des amorçages vers le châssis,
• le déclenchement des protections,
• un fonctionnement instable du variateur de fréquence ou du servovariateur,
• l’endommagement des systèmes de puissance,
• un danger pour les opérateurs et le personnel de maintenance.

Le contrôle régulier de l’isolement est particulièrement important dans les environnements à humidité élevée, fortement poussiéreux, soumis à des variations de température ou dans les endroits où les machines fonctionnent en continu.

Diagnostic des moteurs, variateurs de fréquence, servovariateurs et systèmes d’automatisation

Les mesures précises pour l’automatisation industrielle doivent couvrir non seulement la machine mécanique elle-même, mais aussi les éléments responsables de sa commande, de son alimentation et de son entraînement. Dans de nombreux cas, la cause d’une panne ne se trouve pas dans un seul composant, mais à l’interface de plusieurs systèmes.

Dans le diagnostic des machines industrielles, il est utile de contrôler notamment :

• les moteurs électriques et leurs enroulements,
• les variateurs de fréquence et les paramètres de fonctionnement des convertisseurs de fréquence,
• les servovariateurs et systèmes de positionnement,
• les codeurs et systèmes de retour d’information,
• les démarreurs progressifs, convertisseurs et alimentations,
• les automates PLC et modules I/O,
• les panneaux HMI et la communication industrielle,
• les contacteurs, relais, protections et systèmes de puissance,
• les armoires de commande et l’état des connexions électriques.

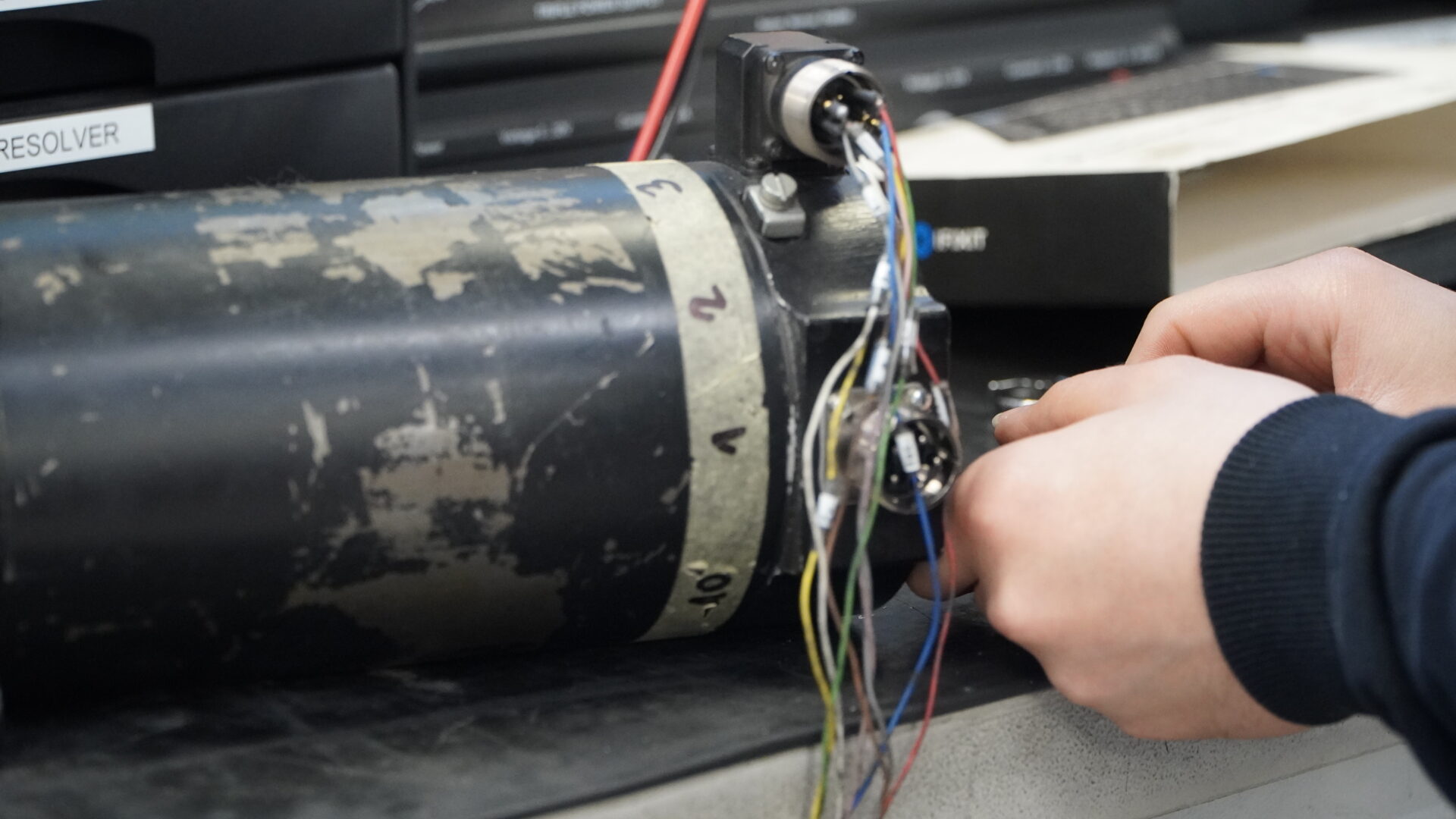

Dans le cas des moteurs, l’une des mesures les plus importantes est la mesure de la résistance des enroulements. La comparaison des valeurs entre les phases permet de détecter une asymétrie pouvant entraîner un fonctionnement irrégulier, une hausse de température, une baisse du rendement et l’endommagement de l’entraînement.

Si le moteur fonctionne avec un variateur de fréquence, le diagnostic doit également prendre en compte les conditions de fonctionnement du convertisseur de fréquence. Des paramètres d’alimentation incorrects, une surcharge, une surchauffe de l’étage de puissance, une ventilation défectueuse ou des défauts dans le circuit moteur peuvent provoquer des alarmes, des arrêts et un fonctionnement instable de l’ensemble de la machine.

Appelez : +48 717 500 983

Quand utilise-t-on le test HiPot et le test Surge ?

La mesure standard de la résistance des enroulements ou de l’isolement ne suffit pas toujours à détecter tous les problèmes. C’est pourquoi, dans les diagnostics plus avancés, on utilise des tests spécialisés tels que le test HiPot et le test Surge.

Le test HiPot consiste à appliquer une tension élevée afin de vérifier la rigidité diélectrique de l’isolement et de mesurer le courant de fuite. C’est un test qui aide à détecter les points faibles du système d’isolement avant qu’ils ne conduisent à un claquage pendant le fonctionnement normal de la machine.

Le test Surge sert à détecter les courts-circuits entre spires dans les enroulements. C’est particulièrement important, car les courts-circuits entre spires d’une même phase peuvent être invisibles pour un ohmmètre classique. Le test par impulsions consiste à appliquer de courtes impulsions de haute tension et à analyser la réponse de l’enroulement. Des différences dans la forme d’onde peuvent indiquer une dégradation de l’isolement du fil de bobinage.

Ces mesures sont particulièrement utiles pour le diagnostic des moteurs fonctionnant dans des conditions difficiles, après des surcharges, après une exposition à l’humidité, après une panne de variateur de fréquence ou lorsque la machine présente des symptômes de fonctionnement instable sans cause évidente.

Mesures thermographiques dans les armoires de commande, les entraînements et les moteurs

Les mesures de température constituent un complément important au diagnostic mécanique et électrique. La thermographie permet de détecter rapidement les endroits où une surchauffe apparaît. Il s’agit souvent de points qui n’ont pas encore provoqué de panne, mais qui indiquent déjà un problème.

À l’aide d’une caméra thermique, il est possible de vérifier notamment :

• les connexions dans les armoires de commande,
• les borniers, contacteurs et protections,
• les alimentations et convertisseurs,
• les variateurs de fréquence, servovariateurs et systèmes de puissance,
• les carcasses de moteurs électriques,
• les roulements, réducteurs et éléments mécaniques,
• les endroits présentant une résistance de contact accrue.

Une hausse de température peut indiquer une connexion desserrée, une surcharge, un encrassement du système de refroidissement, un problème de ventilation, une usure de roulement, une charge mécanique trop importante ou la dégradation d’un composant électronique.

Dans l’automatisation industrielle, les mesures thermographiques sont particulièrement utiles, car elles peuvent souvent être effectuées sans arrêter la machine. La maintenance reçoit ainsi une information pratique sur les endroits nécessitant un contrôle, un nettoyage, un resserrage, un remplacement ou un diagnostic complémentaire.

Quand effectuer des mesures régulières des machines et pourquoi les confier à des spécialistes ?

Quels symptômes indiquent qu’une machine nécessite des mesures ?

Les mesures d’une machine industrielle ne doivent pas être effectuées uniquement après une panne. Dans de nombreux cas, un diagnostic précoce permet d’éviter un arrêt coûteux de la production, l’endommagement de l’entraînement, la destruction du moteur ou l’endommagement de l’électronique de commande.

Les symptômes les plus fréquents qui doivent inciter à effectuer des mesures sont :

• des vibrations inhabituelles de la machine,
• une augmentation du bruit pendant le fonctionnement,
• la surchauffe du moteur, du variateur de fréquence ou de l’armoire de commande,
• le déclenchement fréquent des protections,
• des erreurs du variateur de fréquence, du servovariateur ou de l’automate PLC,
• un fonctionnement instable de l’axe ou de l’entraînement,
• des problèmes de positionnement,
• une baisse de rendement de la machine,
• des arrêts apparaissant uniquement sous charge,
• une odeur d’isolant ou d’électronique surchauffés,
• des traces d’humidité, de saleté ou de surchauffe dans l’armoire de commande,
• des pannes répétées du même sous-ensemble.

Ces symptômes n’indiquent pas toujours clairement une pièce précise. C’est pourquoi un diagnostic efficace doit associer les mesures mécaniques, électriques, thermographiques et l’analyse du fonctionnement des systèmes d’automatisation.

À quoi ressemble le processus de mesure d’une machine industrielle étape par étape ?

Des mesures de machines industrielles bien réalisées doivent suivre un déroulement structuré. Les résultats sont ainsi comparables, exploitables dans l’analyse des tendances et utiles pour prendre des décisions de maintenance.

• Identification du problème et collecte des données – analyse des symptômes, de l’historique des pannes, des conditions de fonctionnement et de l’importance de la machine pour la production.
• Inspection de la machine et de l’armoire de commande – contrôle des connexions, câbles, refroidissement, saletés, traces de surchauffe et dommages mécaniques.
• Mesures mécaniques – vérification de l’alignement, des vibrations, des jeux, des roulements, des réducteurs et des éléments rotatifs.
• Mesures électriques – contrôle de la continuité des conducteurs de protection, de l’impédance de boucle de défaut, de la résistance d’isolement, des tensions et des connexions.
• Diagnostic des entraînements et de l’automatisation – analyse du fonctionnement des moteurs, variateurs de fréquence, servovariateurs, codeurs, automates PLC, modules I/O et systèmes de communication.
• Mesures thermographiques – localisation des points chauds dans les armoires, entraînements, moteurs et connexions électriques.
• Analyse des résultats – comparaison des valeurs avec la documentation, les normes, les mesures précédentes et les conditions réelles de fonctionnement.
• Recommandations de maintenance – indication des éléments nécessitant un réglage, un nettoyage, une réparation, un remplacement ou un diagnostic complémentaire.

Ce ne sont pas les résultats isolés qui apportent la plus grande valeur, mais leur interprétation dans le contexte du fonctionnement de toute la machine. Par exemple, une température élevée du moteur peut résulter d’une surcharge mécanique, d’un problème de refroidissement, de mauvais réglages du variateur, d’une asymétrie des enroulements ou d’un roulement endommagé.

Pourquoi les mesures régulières des machines réduisent-elles le risque d’arrêts ?

Les mesures régulières des machines sont l’un des outils les plus efficaces pour limiter les pannes de production. Elles permettent d’observer les changements dans le temps et de détecter des tendances qui ne seraient pas visibles lors d’un contrôle ponctuel.

L’analyse des tendances permet de répondre aux questions suivantes :

• le niveau de vibrations augmente-t-il de mois en mois,
• la résistance d’isolement diminue-t-elle systématiquement,
• la température dans l’armoire de commande augmente-t-elle sous charge,
• le variateur fonctionne-t-il de plus en plus près de sa limite de surcharge,
• la même erreur d’entraînement apparaît-elle dans des conditions de process spécifiques,
• l’usure des roulements, des réducteurs ou des éléments d’actionnement s’accélère-t-elle.

C’est précisément là que réside la valeur pratique de la maintenance prédictive. L’objectif n’est pas la mesure elle-même, mais l’utilisation des données pour planifier la maintenance au moment le moins contraignant pour la production.

Pour un site industriel, cela signifie un risque réduit d’arrêts soudains, des coûts de panne plus faibles, une meilleure planification des pièces de rechange et une sécurité accrue des opérateurs.

Les mesures de machines industrielles comme service pour la maintenance et la production

Confier les mesures à des spécialistes est particulièrement important lorsque la machine a une grande importance pour la production, lorsque la panne génère des coûts élevés ou lorsque le problème concerne simultanément la mécanique, l’électricité et l’automatisation industrielle.

Un diagnostic professionnel permet de relier les résultats des mesures à une connaissance pratique du fonctionnement des entraînements, variateurs de fréquence, servovariateurs, automates PLC, alimentations, codeurs, modules I/O, systèmes de puissance et armoires de commande. Ainsi, le client reçoit non seulement des valeurs de mesure, mais surtout une interprétation : ce que signifient les résultats, où se situe le risque et quelles actions doivent être entreprises.

Chez RGB Elektronika, nous effectuons des mesures de machines industrielles ainsi que le diagnostic des systèmes d’automatisation et de l’électronique industrielle. Nous aidons les services de maintenance, de production et de service à évaluer l’état technique des équipements, à détecter les causes de pannes et à planifier les prochaines actions de maintenance.

Si la machine fonctionne de manière instable, si des erreurs d’entraînement apparaissent, si la température augmente, si des vibrations se produisent ou si les arrêts se répètent, il est utile d’effectuer des mesures avant la prochaine panne. Un diagnostic précis permet d’identifier plus rapidement la source du problème et de réduire le risque d’arrêt non planifié de la production.

Contactez RGB Elektronika si vous avez besoin de mesures sur une machine industrielle, d’un diagnostic d’automatisation, d’un contrôle des systèmes d’entraînement ou d’une évaluation de l’état technique d’un équipement en production.
