Comment effectuer des essais de choc sur un moteur ? Essais par tension de choc jusqu’à 3 kV et analyse de la continuité des enroulements

Les essais de choc sur un moteur sont réalisés en appliquant aux enroulements une impulsion de tension contrôlée, le plus souvent en comparant les formes d’onde de réponse des différentes phases du moteur. Dans le diagnostic industriel, les essais par tension de choc jusqu’à 3 kV permettent de détecter l’affaiblissement de l’isolation entre spires, les courts-circuits entre spires, les différences d’inductance des bobines ainsi que les anomalies qui ne sont pas toujours révélées par une simple mesure de la résistance des enroulements ou de la résistance d’isolement. C’est particulièrement important pour les moteurs fonctionnant avec des variateurs de fréquence, où les enroulements sont exposés à des impulsions de tension, à des fronts PWM raides et à des surtensions.

En pratique, l’essai de choc Surge est l’une des méthodes les plus utiles pour évaluer l’état interne d’un moteur électrique. Il ne se limite pas à indiquer si l’enroulement présente une continuité. Il permet de vérifier si les différentes bobines se comportent électriquement de manière similaire et si l’isolation entre spires ne commence pas à perdre ses propriétés sous l’effet de la tension.

Pour les services de maintenance, de production et de SAV, une telle mesure a une importance non seulement technique, mais aussi économique. La détection précoce d’un problème d’enroulement peut éviter une panne du moteur pendant le fonctionnement de la machine, l’arrêt d’une ligne de production, l’endommagement du variateur de fréquence, la surcharge des circuits de puissance ou le remplacement coûteux de l’ensemble de l’entraînement.

Contactez RGB Elektronika si vous souhaitez effectuer des essais sur un moteur électrique, vérifier l’état des enroulements, contrôler l’isolation entre spires ou réduire le risque de panne de l’entraînement avant la remise en service de la machine.

Appelez : +48 717 500 983

En quoi consistent les essais de choc sur un moteur et que permettent-ils de détecter ?

Qu’est-ce qu’un essai de choc Surge sur un moteur électrique ?

Un essai de choc Surge est un test des enroulements d’un moteur électrique qui consiste à générer une courte impulsion de tension et à analyser la réponse du circuit de l’enroulement. En simplifiant, le testeur charge un condensateur, puis le décharge brusquement à travers l’enroulement du moteur. Il en résulte une forme d’onde oscillatoire amortie, dont la forme dépend des paramètres du circuit testé.

La forme d’onde de réponse est influencée notamment par :

• l’inductance de l’enroulement,
• la capacité parasite des enroulements,
• l’impédance des enroulements,
• l’état de l’isolation entre spires,
• la symétrie électrique entre les phases,
• la présence de courts-circuits entre spires ou de points d’isolation affaiblis.

Dans un moteur en bon état, les formes d’onde des différentes phases doivent être très similaires. Si une phase présente une forme différente, une fréquence différente, un amortissement différent ou un décalage par rapport aux autres, cela peut indiquer un problème d’enroulement, d’isolation ou une modification locale des paramètres électriques de la bobine.

Quels défauts les essais par tension de choc jusqu’à 3 kV détectent-ils ?

Les essais par tension de choc jusqu’à 3 kV sont utilisés pour évaluer l’état de l’isolation entre spires et pour détecter des dommages qui peuvent n’apparaître qu’à un niveau défini de tension d’essai. C’est important, car certains défauts ne sont pas visibles lors d’une mesure basse tension de la résistance des enroulements.

Les essais de choc peuvent notamment aider à détecter :

• des courts-circuits entre spires dans l’une des bobines,
• des courts-circuits dépendants du niveau de tension, qui n’apparaissent que pendant l’essai de choc,
• un affaiblissement de l’isolation entre spires,
• une asymétrie des paramètres des enroulements entre les phases,
• des différences d’inductance résultant de l’endommagement d’une partie des spires,
• des changements de l’impédance de l’enroulement,
• des anomalies après surchauffe du moteur,
• les effets des surcharges, des surtensions et du fonctionnement dans des conditions industrielles difficiles.

Il convient de souligner qu’un court-circuit entre spires n’entraîne pas toujours immédiatement l’arrêt complet du moteur. Dans sa phase initiale, le moteur peut encore fonctionner, mais consommer un courant asymétrique, chauffer excessivement, générer davantage de vibrations, solliciter le variateur de fréquence ou provoquer un fonctionnement instable de la machine.

Pourquoi les essais de choc sont-ils importants pour les moteurs fonctionnant avec des variateurs de fréquence ?

Les moteurs alimentés par des variateurs de fréquence sont particulièrement exposés aux contraintes sur l’isolation des enroulements. Cela résulte de la manière dont le variateur génère la tension de sortie. Le variateur pilote le moteur à l’aide de la modulation PWM, c’est pourquoi la tension aux bornes du moteur n’est pas une sinusoïde idéale. Des commutations rapides, des fronts de tension raides et des impulsions peuvent provoquer des contraintes électriques locales dans l’isolation.

Dans la pratique industrielle, le risque augmente particulièrement lorsque :

• le moteur fonctionne longtemps avec un variateur de fréquence,
• de longs câbles sont utilisés entre le variateur et le moteur,
• le système ne dispose pas de filtres de sortie correctement sélectionnés,
• le moteur a déjà subi une surchauffe ou une surcharge,
• l’isolation des enroulements est déjà affaiblie par l’âge, l’humidité, les salissures ou les vibrations,
• l’application implique des démarrages, freinages et variations de charge fréquents.

Les impulsions de tension rapides peuvent provoquer des surtensions dont les valeurs locales dépassent les conditions normales de fonctionnement du moteur. Si l’isolation entre spires est affaiblie, une telle impulsion peut accélérer sa dégradation et entraîner un court-circuit entre les spires de la bobine.

C’est précisément pourquoi comment effectuer des essais de choc sur un moteur est une question particulièrement importante dans les usines où les entraînements fonctionnent avec des variateurs de fréquence, des servocommandes, des démarreurs progressifs, des convertisseurs ou des systèmes d’automatisation complexes. L’essai de choc permet de mieux reproduire les conditions dans lesquelles les enroulements sont exposés à des impulsions de tension, et pas seulement à une tension de mesure statique.

En quoi l’essai de choc diffère-t-il de la mesure de résistance d’isolement et du test HiPot ?

Dans le diagnostic d’un moteur électrique, plusieurs mesures différentes sont souvent réalisées. Chacune répond à une question différente et ne doit pas être considérée comme un remplacement complet des autres.

Mesure de la résistance d’isolement

La mesure de la résistance d’isolement permet d’évaluer l’état de l’isolation par rapport à la masse. Elle est utile pour détecter l’humidité, les salissures, la dégradation de l’isolation principale ou les problèmes entre l’enroulement et la carcasse du moteur. Cependant, elle ne détecte pas toujours les débuts d’un court-circuit entre spires à l’intérieur d’une même bobine.

Test HiPot

Le test DC HiPot consiste à appliquer une haute tension et à évaluer la qualité de l’isolation entre le circuit et la masse, notamment par l’observation du courant de fuite. Ce test est utile, mais il se concentre sur une zone différente de celle de l’essai Surge. Selon la procédure et le niveau de tension, il peut être plus contraignant pour l’isolation que les essais non destructifs standard.

Essai de choc Surge

L’essai de choc se concentre sur l’isolation entre spires et le comportement de l’enroulement en tant que circuit RLC. Il compare la réponse des différentes phases à une impulsion de tension. Il peut ainsi révéler des différences d’inductance, de capacité et d’impédance des enroulements, caractéristiques de dommages internes de la bobine.

C’est pourquoi une mesure complète d’un moteur électrique doit inclure non pas un seul résultat, mais un ensemble d’essais permettant d’évaluer les enroulements, l’isolation, la continuité, la symétrie et le comportement du moteur dans des conditions proches du fonctionnement industriel.

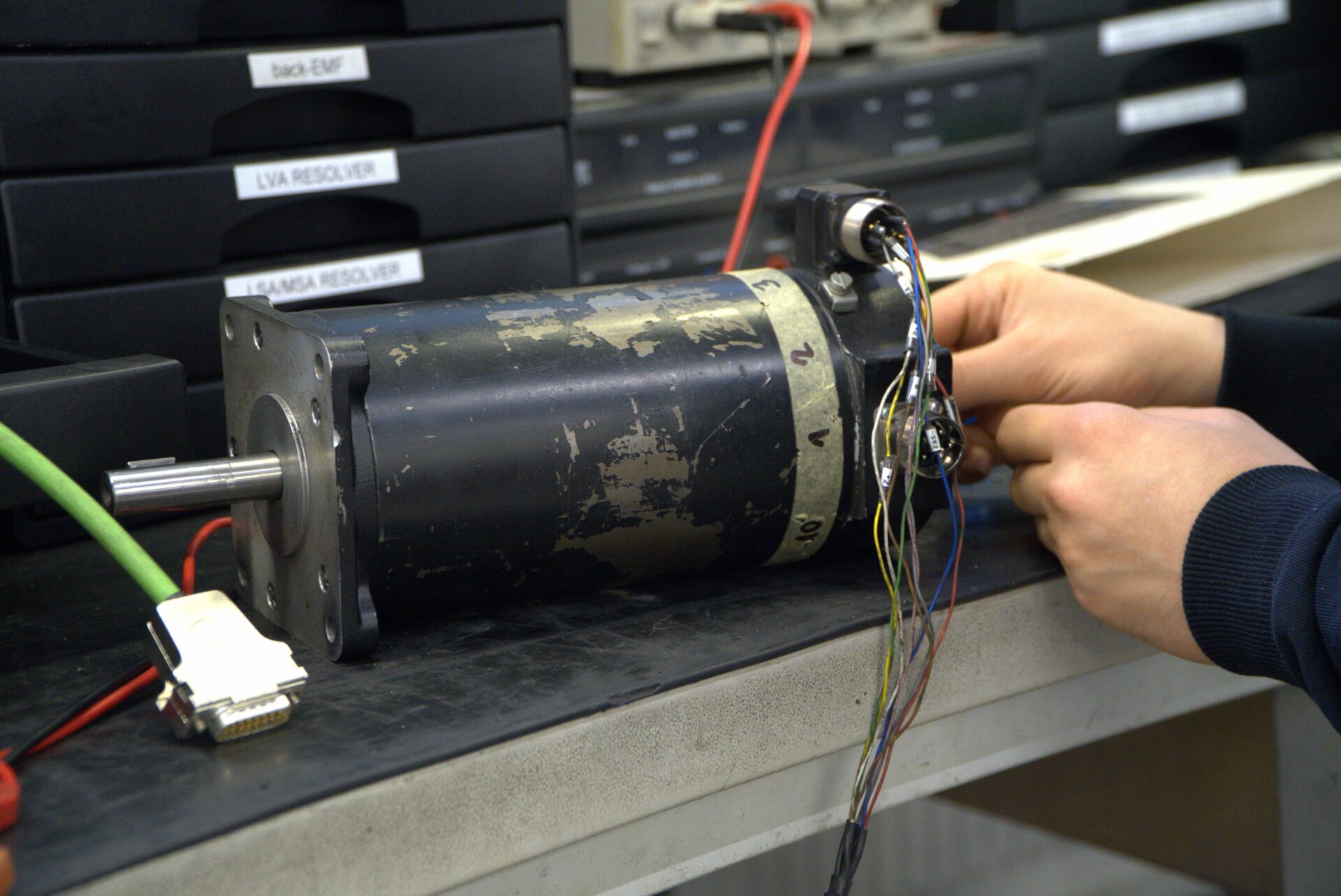

À quoi ressemble en pratique la mesure d’un moteur électrique par la méthode de choc ?

Comment préparer un moteur à un essai de choc ?

Avant d’effectuer un essai de choc, le moteur doit être correctement préparé. Cela est important à la fois pour la sécurité de la mesure et pour la fiabilité du résultat. L’essai doit être réalisé par des personnes expérimentées dans le diagnostic des équipements électriques et disposant d’un matériel de mesure adapté.

Dans une procédure typique, il faut :

• Déconnecter le moteur de l’alimentation et sécuriser l’installation contre toute mise sous tension accidentelle.
• Déconnecter le moteur du variateur de fréquence, des contacteurs, du démarreur progressif ou du système de commande, si la procédure de diagnostic l’exige.
• Vérifier les connexions des enroulements, les bornes U, V, W ainsi que la configuration étoile ou triangle.
• Contrôler la continuité de base des enroulements, afin d’exclure une coupure du circuit.
• Évaluer l’état visuel du moteur, de la boîte à bornes, des câbles, des isolateurs et des bornes.
• Effectuer des mesures préliminaires, telles que la résistance des enroulements, la résistance d’isolement ou la mesure par rapport à la masse, si elles sont nécessaires.
• Choisir la tension d’essai en fonction du type de moteur, de sa tension nominale, de son état technique et de l’objectif de l’essai.

Dans le cas d’essais jusqu’à 3 kV, il est très important de ne pas traiter la tension d’essai comme une valeur choisie au hasard. On ne teste pas de la même manière un moteur neuf, un moteur après rebobinage, un moteur après panne ou encore un entraînement fonctionnant depuis de nombreuses années dans un environnement à température élevée, poussiéreux ou humide.

Comment se déroule un essai par tension de choc jusqu’à 3 kV ?

Pendant l’essai, l’appareil de mesure génère une impulsion de tension appliquée à l’enroulement testé. L’énergie accumulée dans le condensateur est transférée brusquement au circuit de la bobine. Un courant apparaît dans l’enroulement, et l’énergie commence à passer cycliquement entre le champ électrique du condensateur et le champ magnétique de la bobine.

Dans un circuit réel, les conditions idéales n’existent pas. Des pertes d’énergie apparaissent dans la résistance, les capacités parasites, l’isolation et les éléments du système. C’est pourquoi la forme d’onde obtenue est amortie. C’est précisément le mode d’amortissement, la forme du signal et les différences entre les phases qui sont essentiels pour interpréter le résultat.

Dans le diagnostic pratique, on compare le plus souvent les réponses des phases :

• U par rapport aux autres enroulements,
• V par rapport aux autres enroulements,
• W par rapport aux autres enroulements.

Si le moteur est symétrique et que les enroulements sont dans un état similaire, les formes d’onde doivent être proches. Si une phase diffère des autres, cela peut suggérer une détérioration ou une modification des paramètres électriques de l’enroulement.

Comment analyser les formes d’onde des enroulements et comparer les phases ?

L’élément le plus important de l’essai de choc n’est pas l’application de la tension elle-même, mais l’interprétation de la réponse de l’enroulement. Le technicien analyse la forme du signal, son amplitude, sa fréquence, son amortissement ainsi que la répétabilité de la mesure aux niveaux successifs de tension d’essai.

Dans un résultat correct :

• les formes d’onde des phases sont similaires,
• la fréquence d’oscillation est comparable,
• l’amortissement ne présente pas d’écarts nets pour une phase,
• aucune modification soudaine de la forme d’onde n’apparaît avec l’augmentation de la tension,
• les différences entre les phases restent dans la plage acceptable pour le moteur et la procédure donnés.

Les éléments suivants peuvent en revanche être préoccupants :

• une modification brutale de la forme d’onde à une tension d’essai plus élevée,
• un décalage net d’une phase par rapport aux autres,
• un amortissement différent du signal dans une phase,
• une modification de la fréquence d’oscillation,
• un manque de répétabilité de la mesure,
• un effondrement soudain de la caractéristique indiquant un claquage ou un court-circuit dépendant de la tension.

Dans les mesures de type peak to peak, on suppose qu’avec la variation de la tension d’essai, c’est principalement l’amplitude de la réponse qui change, tandis que la forme et la fréquence du signal doivent rester stables. Si une déformation du signal apparaît lorsque la tension augmente, cela peut signifier que l’isolation commence à perdre ses propriétés seulement à un certain niveau de contrainte électrique.

Appelez : +48 717 500 983

Quel est le rôle de la mesure de l’inductance, de la capacité et de l’impédance des enroulements dans un moteur ?

La mesure de l’inductance du moteur, la mesure de la capacité et de l’impédance des enroulements dans le moteur ainsi que l’analyse de la continuité des enroulements dans le moteur forment une image diagnostique plus complète. Les essais de choc sont très utiles, mais leur interprétation est plus solide lorsqu’elle peut être comparée à des mesures électriques complémentaires.

Mesure de l’inductance du moteur

L’inductance de l’enroulement est liée au nombre de spires, à la géométrie de la bobine, à l’état du noyau et à l’intégrité du circuit. Un court-circuit d’une partie des spires peut modifier l’inductance d’une phase donnée, c’est pourquoi la comparaison de l’inductance entre les phases aide à détecter des asymétries et anomalies invisibles lors d’une simple mesure de continuité.

Mesure de la capacité et de l’impédance des enroulements dans un moteur

La capacité et l’impédance des enroulements fournissent des informations sur le comportement du moteur avec des signaux alternatifs et impulsionnels. Dans les applications avec variateurs de fréquence, cela revêt une importance particulière, car les enroulements ne sont pas sollicités uniquement par une tension sinusoïdale à variation lente, mais aussi par des impulsions rapides issues du fonctionnement de l’étage de puissance du variateur de fréquence.

Analyse de la continuité des enroulements dans un moteur

L’analyse de la continuité des enroulements dans un moteur permet de confirmer que le circuit n’est pas interrompu. C’est une étape fondamentale du diagnostic, mais elle ne suffit pas pour une évaluation complète de l’état du moteur. L’enroulement peut présenter une continuité tout en ayant un court-circuit local entre spires ou une isolation affaiblie, qui ne se révélera qu’en conditions de tension élevée.

C’est pourquoi, dans un diagnostic professionnel, les résultats doivent être interprétés ensemble. Ce n’est que la combinaison de la continuité, de la résistance, de l’isolation, de l’inductance, de l’impédance et des formes d’onde Surge qui permet de mieux évaluer si le moteur peut reprendre son fonctionnement en toute sécurité.

Quand est-il utile de commander des essais de moteur électrique ?

Les essais de moteur électrique sont utiles chaque fois qu’une panne de l’entraînement peut provoquer un arrêt de production, l’endommagement d’une machine ou des coûts de service élevés. Ils sont particulièrement recommandés pour les moteurs fonctionnant dans des applications critiques, avec des variateurs de fréquence, dans des environnements fortement poussiéreux, humides, chauds ou avec un grand nombre de cycles de démarrage et de freinage.

Il est conseillé d’envisager un diagnostic lorsque des symptômes tels que les suivants apparaissent :

• déclenchements fréquents des protections du variateur de fréquence,
• erreurs de surcharge ou de court-circuit dans le variateur de fréquence,
• échauffement excessif du moteur,
• fonctionnement irrégulier de l’entraînement,
• baisse du couple ou problèmes de démarrage,
• vibrations, bruit ou pulsations inhabituels,
• courants de phase asymétriques,
• pannes répétées des circuits de puissance,
• suspicion de dommage après surtension, inondation ou surchauffe,
• nécessité d’évaluer le moteur avant la remise en service de la machine.

Les essais de choc sont également utiles après réparation, rebobinage, stockage prolongé ou démontage du moteur de la machine. Ils permettent de réduire le risque de remonter un équipement qui présente déjà un affaiblissement caché de l’isolation.

Quelles peuvent être les conséquences de l’absence de diagnostic par choc ?

L’absence de diagnostic des enroulements peut conduire à une situation dans laquelle le moteur reprend son fonctionnement malgré une dégradation progressive de l’isolation entre spires. Au départ, les symptômes peuvent être faibles, mais dans des conditions industrielles, le problème s’aggrave souvent sous l’effet de la température, de la charge, des impulsions de tension, des vibrations et de l’humidité.

Les conséquences possibles sont :

• arrêt soudain de la machine,
• endommagement du moteur pendant la production,
• surcharge du variateur de fréquence ou du servovariateur,
• endommagement des modules de puissance,
• erreurs signalées par l’automate PLC ou le panneau HMI comme une panne d’entraînement,
• problèmes de qualité du procédé technologique,
• coûts de réparation plus élevés par rapport à un diagnostic effectué plus tôt,
• arrêt non planifié de la ligne de production,
• risque de dommages secondaires sur l’électronique de commande et les systèmes d’alimentation.

Dans les sites de production, le coût d’une panne ne se limite pas au prix du moteur. Le problème le plus important est souvent la perte de production, le temps de diagnostic, la disponibilité des pièces, l’intervention du service, la remise en route de la ligne ainsi que le risque d’endommagement des éléments d’automatisation associés, tels que les variateurs de fréquence, alimentations, modules I/O, codeurs ou systèmes de commande.

Essais de moteurs électriques chez RGB Elektronika

Chez RGB Elektronika, nous réalisons le diagnostic et les essais de moteurs électriques du point de vue de la maintenance pratique et du service de l’automatisation industrielle. Nous n’analysons pas seulement un résultat de mesure isolé, mais tout le contexte de fonctionnement de l’entraînement : conditions d’application, coopération avec le variateur de fréquence, symptômes de panne, historique des erreurs, état des enroulements et conséquences possibles pour la machine.

Dans le cadre du diagnostic, nous pouvons notamment inclure :

• les essais de choc des enroulements,
• les essais haute tension,
• les essais par tension de choc jusqu’à 3 kV,
• l’analyse de la continuité des enroulements dans le moteur,
• la mesure de l’inductance du moteur,
• la mesure de la capacité et de l’impédance des enroulements dans le moteur,
• la vérification de la symétrie des phases,
• l’évaluation de l’état de l’isolation,
• le diagnostic de moteurs fonctionnant avec des variateurs de fréquence et des servovariateurs,
• l’analyse des symptômes signalés par la maintenance ou les opérateurs de machines.

Contactez RGB Elektronika si vous souhaitez vérifier l’état d’un moteur avant la remise en service de la machine, après une panne de variateur de fréquence, après une surchauffe de l’entraînement ou dans le cadre d’un diagnostic préventif. Les essais de moteur électrique aident à réduire le risque d’arrêt non planifié et à décider si l’appareil peut continuer à fonctionner, s’il nécessite une réparation, une régénération ou une vérification plus approfondie.

Une mesure professionnelle d’un moteur électrique ne doit pas se limiter à l’information selon laquelle l’enroulement présente une continuité. Dans les applications industrielles, il est important de savoir comment le moteur se comporte sous contrainte électrique, si ses phases sont symétriques et si l’isolation entre spires ne montre pas de signes de dégradation. L’essai de choc est l’un des outils qui permet d’effectuer cette évaluation avec beaucoup plus de précision.
