Comment diagnostiquer et tester correctement les modules de puissance de la série Sinamics G130 ? Variateurs en armoire Siemens Sinamics G130

Le diagnostic correct du module de puissance Sinamics G130 consiste à déconnecter le variateur en toute sécurité, à vérifier la disparition de la tension dans le circuit DC link, à effectuer des mesures statiques des semi-conducteurs entre DC+, DC− ainsi que U, V, W, à évaluer les condensateurs du bus DC, à contrôler le refroidissement et seulement ensuite à réaliser des tests fonctionnels avec la Control Unit et une charge contrôlée. Il ne suffit pas de lire le code d’erreur – dans les variateurs en armoire Siemens Sinamics G130, une panne peut provenir d’un dommage du Power Module, mais aussi de problèmes d’alimentation, de moteur, de câbles, de système de refroidissement, de résistance de freinage, de commande des grilles IGBT ou du circuit intermédiaire DC.

Sinamics G130 est un variateur industriel de forte puissance en version châssis, utilisé dans des applications
où la stabilité du système d’entraînement, la haute disponibilité de la machine et la maîtrise des coûts d’arrêt sont essentielles. Ces solutions fonctionnent notamment dans les lignes de production, les systèmes de convoyage, les ventilateurs, les pompes, les entraînements de process, les machines industrielles et les installations où l’arrêt soudain d’un variateur peut interrompre toute une partie de la production.

Pour le service de maintenance, la question essentielle n’est donc pas seulement de savoir si le module de puissance Sinamics G130
est endommagé, mais aussi pourquoi la panne est survenue et si le problème ne réapparaîtra pas
après le remplacement de l’appareil. C’est précisément pourquoi le diagnostic doit couvrir tout le chemin de puissance, et pas uniquement le variateur lui-même.

Appelez : +48 717 500 983

Sinamics G130 comme variateur en armoire de forte puissance : ce qu’il faut savoir avant le diagnostic

Qu’est-ce que Siemens Sinamics G130 et quel rôle joue le Power Module ?

Siemens Sinamics G130 est un variateur en armoire en version châssis, destiné aux applications industrielles de forte puissance. Le système d’entraînement est construit de manière modulaire et comprend principalement l’unité de puissance, c’est-à-dire le Power Module Sinamics G130, ainsi que l’unité de commande, c’est-à-dire la Control Unit.

Le Power Module est responsable de la conversion de l’énergie et de la génération d’une tension de sortie à fréquence et amplitude réglables pour le moteur. Son circuit de fonctionnement comprend notamment le redresseur, le bus DC, les condensateurs du circuit intermédiaire, les modules IGBT, les diodes de roue libre, les sorties de phase U, V, W, le système de refroidissement
et les éléments de surveillance de la température.

La Control Unit est quant à elle responsable de la logique de commande, de la communication, du paramétrage, de la lecture des états, des réactions aux défauts et de la coopération avec le système d’automatisation supérieur, par exemple un automate PLC, un panneau HMI
ou un réseau industriel. Seule l’analyse de ces deux zones permet d’évaluer si le problème concerne l’électronique de puissance, la commande, la configuration, la charge mécanique, le moteur ou l’installation externe.

Pourquoi le seul code d’erreur ne suffit-il pas pour évaluer la panne ?

Dans les variateurs de forte puissance, le code d’erreur indique souvent l’effet, et non la cause initiale de la panne. Une alarme de sous-tension DC link peut résulter d’un problème d’alimentation, de redresseur, de condensateurs, de connexions de barres conductrices ou d’une surcharge momentanée. Un défaut thermique peut signifier une surchauffe réelle du module de puissance, mais aussi un conduit de ventilation obstrué, un ventilateur endommagé, une intégration incorrecte dans l’armoire, un radiateur encrassé ou un problème de capteur de température.

De même, un dommage IGBT n’est pas toujours une panne en soi. Il est souvent la conséquence d’un problème antérieur : surtension, surcharge, court-circuit dans le câble moteur, dégradation des condensateurs DC link, mauvais refroidissement, perturbations CEM, dommage de la commande de grille
ou conditions de fonctionnement incorrectes du moteur.

C’est pourquoi le diagnostic Sinamics G130 doit associer la lecture des paramètres et de l’historique des défauts
à de véritables mesures électriques. Seule cette corrélation permet de décider si une réparation Sinamics G130, une régénération du module, une modernisation du variateur, le remplacement d’éléments auxiliaires ou la vérification de l’installation de la machine est nécessaire.

Quels symptômes indiquent un problème avec le module de puissance Sinamics G130 ?

Une panne du Power Module Sinamics G130 peut se manifester de plusieurs façons. Certains symptômes
sont évidents, par exemple un court-circuit dans le chemin de puissance, mais de nombreux problèmes n’apparaissent qu’en charge
ou après l’échauffement du variateur.

• le variateur ne démarre pas malgré une alimentation auxiliaire correcte et une communication avec la Control Unit,
• des défauts de sous-tension ou de surtension DC link apparaissent, surtout au démarrage, au freinage
  ou lors des variations de charge,
• le variateur s’arrête sous charge, alors qu’il semble fonctionner correctement sans moteur ou à vide,
• des défauts thermiques apparaissent liés au Power Module, au radiateur, aux ventilateurs ou aux capteurs de température,
• des courants de phase déséquilibrés apparaissent, un fonctionnement instable du moteur, des vibrations ou un couple incorrect,
• un court-circuit est présent entre DC+ ou DC− et la phase U, V ou W,
• le variateur déclenche les protections, fait sauter les fusibles ou provoque l’activation des protections d’alimentation,
• des traces visibles de surchauffe sont présentes, décoloration du stratifié, dommages des connecteurs, odeur de brûlé, traces d’arc électrique ou fuite d’électrolyte.

Si ces symptômes se produisent de façon cyclique, il ne faut pas se limiter à l’effacement des défauts. Chaque redémarrage supplémentaire d’un variateur endommagé peut aggraver la panne et provoquer des dommages secondaires
dans le module IGBT, le DC link, le moteur ou les câbles moteur.

Comment diagnostiquer et tester le module de puissance Sinamics G130 étape par étape ?

Sécurité avant les mesures : coupure de l’alimentation et contrôle du DC link

Le diagnostic des modules de puissance Sinamics G130 doit commencer par la sécurité. Les variateurs de cette classe fonctionnent avec des tensions dangereuses et possèdent des condensateurs dans le circuit DC link qui peuvent conserver une charge après la coupure de l’alimentation.

Avant de commencer les mesures, il faut :

• couper en toute sécurité l’alimentation principale et auxiliaire conformément à la procédure de l’usine,
• protéger le système contre toute remise sous tension accidentelle,
• attendre le temps requis de décharge des condensateurs,
• mesurer la tension sur le bus DC entre DC+ et DC−,
• confirmer l’absence de tension dangereuse sur les bornes de puissance,
• vérifier l’état des conducteurs PE, des connexions de blindage et des bornes de courant.

Ce n’est qu’après avoir confirmé que la tension dans le DC link est descendue à un niveau sûr que l’on peut passer
aux mesures statiques. Omettre cette étape est dangereux pour le technicien de service et peut endommager les instruments de mesure.

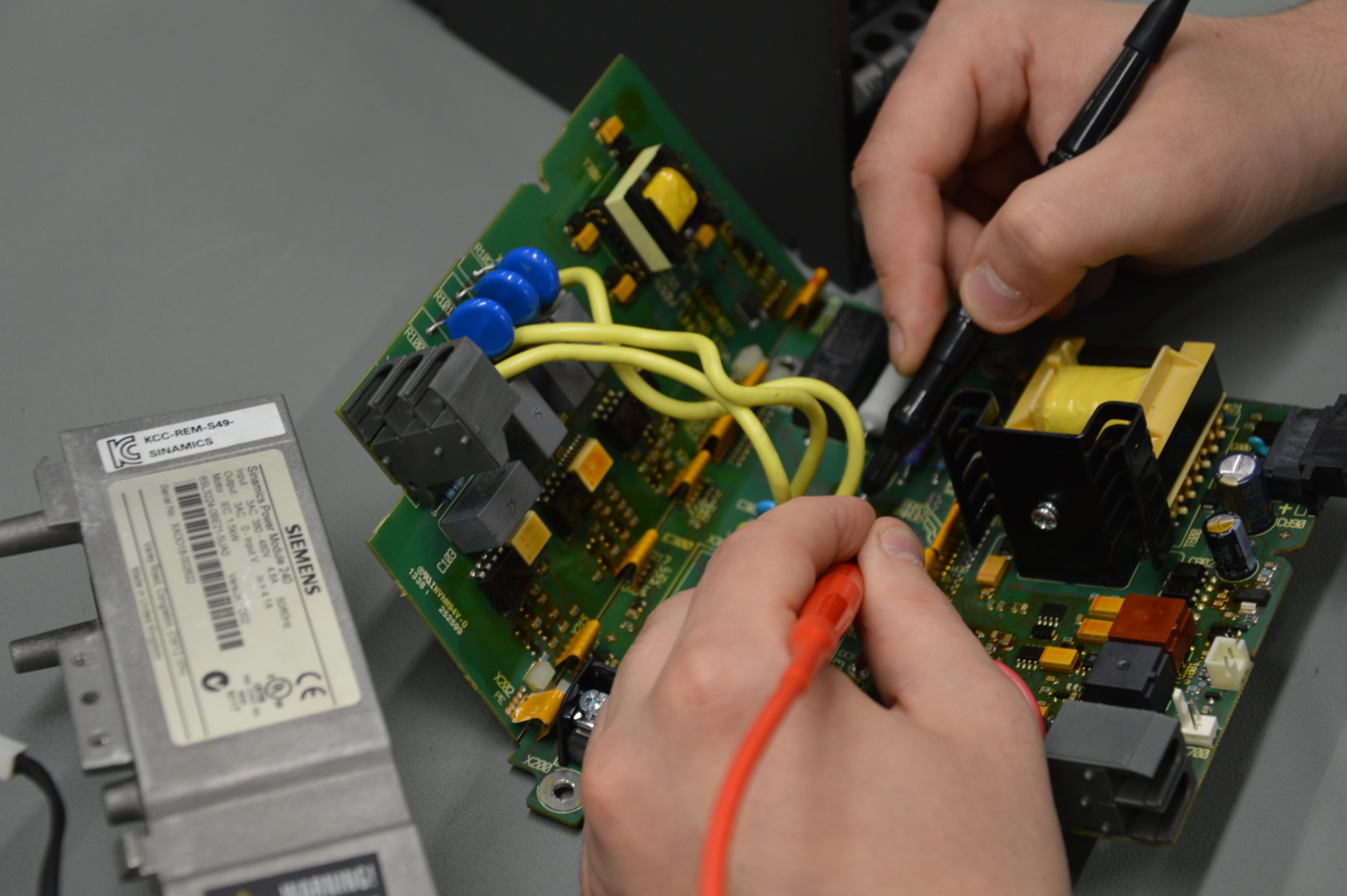

Mesure par méthode diode entre DC+, DC− ainsi que U, V, W

Le test de base du module de puissance comprend les mesures des semi-conducteurs par méthode diode. En pratique, on vérifie les relations entre les bornes DC+, DC− et les sorties de phase U, V et W. L’objectif est d’évaluer s’il existe dans les branches du pont un court-circuit, un claquage, une coupure ou une asymétrie indiquant un dommage des IGBT ou des diodes de roue libre.

Dans un module fonctionnel, les valeurs doivent être logiques et répétables pour chaque phase. Le diagnosticien compare les résultats entre U, V et W, car une valeur isolée sans référence aux autres branches peut conduire à une conclusion erronée.

Les résultats de mesure préoccupants comprennent notamment :

• court-circuit entre DC+ et la sortie de phase,
• court-circuit entre DC− et la sortie de phase,
• claquage entre phases U-V, V-W ou U-W,
• absence de conduction dans une branche,
• chute de tension nettement différente pour une phase,
• résultats illogiques après inversion de la polarité des sondes de mesure.

Ces symptômes peuvent indiquer des dommages des transistors IGBT, des diodes de roue libre, des connexions internes du module de puissance ou des éléments de commande de grille. Dans le cas des variateurs de forte puissance, il ne faut pas
effectuer de démarrage d’essai de l’appareil si les mesures statiques indiquent un court-circuit dans le chemin de puissance.

Que signifie une mesure déséquilibrée entre les phases ?

Des résultats déséquilibrés entre les phases U, V et W ne signifient pas toujours un court-circuit complet. Ils peuvent suggérer un dommage partiel de la structure semi-conductrice, une dégradation des connexions, une diode de roue libre endommagée
ou un problème dans le circuit de commande de grille. En pratique de service, un tel résultat exige un diagnostic plus approfondi, car le module peut fonctionner à vide, mais s’arrêter pendant le travail
avec le moteur.

Diagnostic du DC link, des condensateurs et du système redresseur

Le circuit DC link est l’une des zones de diagnostic les plus importantes dans les variateurs en armoire Siemens Sinamics G130. C’est précisément ici que s’accumulent de nombreux problèmes typiques des convertisseurs de forte puissance : vieillissement des condensateurs, augmentation de l’ESR, perte de capacité, surchauffe, desserrage des connexions de barres conductrices, surtensions et instabilité de la tension intermédiaire.

Dans le diagnostic du DC link, il faut prêter attention à :

• l’état des condensateurs et leur capacité,
• les gonflements, décolorations ou traces de surchauffe,
• les connexions de barres conductrices et les vis de courant,
• la résistance des connexions et les points de chauffe possibles,
• l’ondulation de la tension DC pendant le fonctionnement,
• le comportement de la tension intermédiaire lors des variations de charge,
• l’état du redresseur et des éléments de protection.

Des condensateurs DC link usés peuvent provoquer des symptômes qui, à première vue, ressemblent à une panne IGBT ou à une erreur de configuration. Les symptômes typiques sont les alarmes de sous-tension, les surtensions, le fonctionnement instable
en charge, les arrêts spontanés, la surcharge thermique ou les dommages secondaires dans le chemin de puissance.

Pourquoi l’ESR des condensateurs est-il important ?

L’augmentation de l’ESR signifie que le condensateur filtre moins bien et chauffe davantage. Dans un variateur de forte puissance, cela peut
provoquer une ondulation plus importante de la tension DC, une contrainte accrue sur les semi-conducteurs, une instabilité de fonctionnement
et une dégradation accélérée du module de puissance. C’est pourquoi, lors de la réparation Sinamics G130, il ne faut pas se limiter
au remplacement de l’élément visiblement endommagé si les condensateurs DC link sont déjà à la limite de leurs paramètres.

Contrôle du refroidissement, des ventilateurs et des capteurs de température

Le système de refroidissement a un impact direct sur la durée de vie des modules IGBT et la stabilité de fonctionnement du variateur. Des radiateurs encrassés, des ventilateurs défectueux, un flux d’air limité, des conduits de ventilation obstrués ou une intégration trop serrée dans l’armoire peuvent entraîner une surcharge thermique du Power Module Sinamics G130.

Avant le test en charge, il est utile de vérifier :

• l’état des ventilateurs et leur efficacité,
• la propreté des radiateurs et des conduits d’air,
• les températures rapportées par le variateur,
• l’état des capteurs de température et des câbles de signal,
• les conditions de montage dans l’armoire,
• les distances de ventilation et la possibilité d’évacuer la chaleur,
• le couple de serrage des connexions de courant,
• la présence de traces de surchauffe locale.

Un défaut thermique ne doit pas être traité uniquement comme un problème de ventilateur. Il peut résulter d’une surcharge de la machine, d’une mauvaise ventilation de l’armoire, de l’encrassement du variateur, d’un capteur endommagé, du vieillissement des éléments de puissance ou de problèmes de courant de sortie.

Test fonctionnel avec la Control Unit, l’historique des défauts et la charge

Après la fin des mesures statiques, il est possible de passer au test fonctionnel. Il doit être effectué par étapes afin de ne pas endommager le variateur, le moteur ou l’installation de la machine.

La séquence recommandée est la suivante :

• contrôle de l’alimentation auxiliaire,
• vérification de la communication avec la Control Unit,
• lecture des paramètres, de la configuration et des données de l’appareil,
• analyse de l’historique des défauts et des alarmes,
• contrôle des paramètres de tension DC link, du courant, des températures et des états des entrées/sorties,
• démarrage sans charge ou avec une charge de test contrôlée,
• observation du comportement du variateur lors des changements de fréquence et de charge,
• test avec le moteur uniquement après confirmation d’un fonctionnement stable dans les conditions de test.

Les informations utiles au diagnostic incluent notamment : les derniers défauts, leur moment d’apparition, la valeur du défaut, la tension DC link, les températures du Power Module, le courant de sortie, l’état de la Control Unit et les signaux d’autorisation de marche. Ces données doivent toutefois toujours être interprétées avec les mesures, car l’historique des alarmes seul ne montre pas l’image complète de la panne.

Tableau de diagnostic : symptôme, cause possible et zone de contrôle

Symptôme	Cause possible	Que vérifier ?
Défaut de basse tension DC link	Problème d’alimentation, de redresseur, de condensateurs ou de connexions de barres conductrices	Tension d’entrée, DC link, ESR des condensateurs, bornes de courant
Défaut de surtension DC link	Freinage générateur, problème avec la résistance de freinage ou le Braking Module	Résistance de freinage, configuration du freinage, tension DC pendant l’arrêt
Arrêt sous charge	Dégradation des IGBT, des condensateurs, du refroidissement ou surcharge du moteur	Mesures des phases U, V, W, températures, courant moteur, état mécanique
Défaut thermique	Ventilateurs défectueux, radiateurs encrassés, débit d’air limité	Ventilateurs, conduits de refroidissement, capteurs de température, intégration dans l’armoire
Court-circuit entre DC et phase	Dommage de l’IGBT, de la diode de roue libre ou de la structure du module de puissance	Mesure par méthode diode, isolation, état des sorties U, V, W
Courants de phase déséquilibrés	Dommage de la branche de puissance, du câble moteur, du moteur ou de l’encodeur	Module de puissance, moteur, câbles, blindage, données de retour

Que ne faut-il pas faire lors du diagnostic Sinamics G130 ?

La plus grande erreur consiste à remplacer le module de puissance sans vérifier la cause de la panne. Si le problème se trouve dans le moteur, le câble, le refroidissement, l’alimentation ou le DC link, un Power Module neuf ou d’occasion peut être de nouveau endommagé après une courte période de fonctionnement.

Lors du diagnostic Siemens Sinamics G130, il ne faut pas :

• démarrer le variateur si un court-circuit dans le chemin de puissance est suspecté,
• omettre le contrôle de la tension DC link après la coupure de l’alimentation,
• effacer les défauts sans analyser l’historique et les conditions de leur apparition,
• supposer qu’un défaut thermique signifie toujours uniquement un ventilateur endommagé,
• remplacer le Power Module sans contrôler le moteur et les câbles,
• ignorer les condensateurs DC link si le variateur fonctionne depuis de nombreuses années à température élevée,
• effectuer un test en charge sans mesures statiques préalables.

Réparation, régénération, modernisation ou remplacement de Sinamics G130 ?

Après un diagnostic complet, il est possible de décider quelle action de service est la plus justifiée sur le plan technique et économique. Dans le cas des variateurs de forte puissance, le coût des pièces n’est pas le seul facteur : le temps d’arrêt, la disponibilité de l’appareil, le risque de panne récurrente et l’impact sur la continuité de la production comptent également.

La réparation Sinamics G130 peut inclure la suppression d’un défaut concret dans le chemin de puissance, l’électronique de commande, l’alimentation auxiliaire, le système de refroidissement ou les connexions. La régénération Sinamics G130
est un processus plus large qui peut comprendre le remplacement d’éléments d’usure, le contrôle des condensateurs, le nettoyage, la restauration des paramètres, les tests en charge et l’évaluation de la stabilité de fonctionnement.

La modernisation Sinamics G130 est justifiée lorsque le variateur fonctionne dans une application critique, que des pannes répétées apparaissent, que les pièces sont difficiles à obtenir ou que l’usine souhaite limiter le risque d’arrêts dans les années suivantes. La modernisation peut inclure non seulement le remplacement du variateur, mais aussi la vérification de l’armoire, du refroidissement, des protections, des câbles moteur, de la communication industrielle et de l’intégration avec le PLC ou le HMI.

Le rachat de Sinamics G130 peut être une solution pour les entreprises qui possèdent des variateurs Siemens endommagés, retirés
ou excédentaires et souhaitent récupérer une partie de leur valeur de stock. Cela concerne particulièrement les équipements industriels qui ne sont plus utilisés en production, mais peuvent encore servir de source de pièces, de base pour la régénération ou d’élément de réserve de service.

Pourquoi confier le diagnostic Sinamics G130 à RGB Elektronika ?

Le diagnostic des modules IGBT Siemens et des variateurs en armoire Siemens Sinamics G130 exige de l’expérience en électronique de puissance, en automatisme industriel et dans les conditions réelles de fonctionnement des machines.
Dans la pratique de service, il est important non seulement de constater que le variateur est endommagé, mais aussi d’indiquer pourquoi la panne s’est produite et comment réduire le risque de retour du problème.

En cas de panne d’un variateur de forte puissance, le temps de réaction et la précision du diagnostic sont essentiels. Une mauvaise décision de service peut entraîner des coûts supplémentaires, une nouvelle détérioration du module de puissance, un arrêt prolongé de la ligne et une perte de production.

Si votre Siemens Sinamics G130 signale des défauts DC link, s’arrête sous charge, surchauffe ou si vous suspectez un dommage du Power Module, contactez RGB Elektronika. Nous réaliserons le diagnostic, évaluerons la possibilité de réparation ou de régénération et vous aiderons à choisir la solution la plus sûre pour la production.

Nous vérifions non seulement le variateur lui-même, mais aussi les conditions qui ont pu conduire à la panne : alimentation, bus DC, condensateurs, modules IGBT, refroidissement, câbles moteur, résistance de freinage, signaux de commande et communication avec l’automatisation. Ainsi, le service Sinamics G130 ne se limite pas au remplacement d’un élément, mais conduit à une réduction réelle du risque d’un nouvel arrêt.

Appelez : +48 717 500 983

Bibliographie :
[1] SINAMICS G130, Built-in converter units 75 kW to 800 kW, Operating Instructions · 05/2010 [https://cache.industry.siemens.com/dl/files/225/35126225/att_105938/v1/g130-operating-instructions-en.pdf, consulté le : 29.05.2026]
[2] Sinamics Configuration Manual, G130, G150, S120 Chassis, S120 Cabinet Modules, S150 [https://cache.industry.siemens.com/dl/files/185/83180185/att_1340689/v1/G130_G150_S120_S150_ext_config_man_0725_en-US.pdf, consulté le : 29.05.2026]
