Quelles sont les causes de défaillance du servomoteur Dunkermotoren BG 75×25 MI?

La défaillance du servomoteur Dunkermotoren BG 75×25 MI résulte le plus souvent de problèmes mécaniques, d’une surcharge de l’entraînement, de l’usure des roulements, d’un endommagement de l’électronique de commande, d’erreurs de communication CAN, de perturbations du fonctionnement de l’encodeur ou de conditions d’alimentation incorrectes. Comme il s’agit d’un moteur Dunkermotoren sans balais avec contrôleur de mouvement intégré et capteur de position du rotor, le diagnostic ne doit pas se limiter uniquement au contrôle des enroulements. En pratique, il faut évaluer simultanément la partie mécanique, électrique, électronique, communicationnelle ainsi que les paramètres de l’application.

Le servomoteur Dunkermotoren BG 75×25 MI travaille souvent dans des applications où la précision du positionnement, la régulation fluide de la vitesse, la dynamique élevée et la répétabilité du mouvement sont essentielles. C’est pourquoi même une anomalie apparemment mineure, comme un signal d’encodeur instable, une augmentation des résistances au niveau des roulements ou des chutes momentanées de la tension d’alimentation, peut provoquer des erreurs de position, l’arrêt d’un axe, une surcharge de l’entraînement ou un arrêt machine.

Pour le service maintenance, le plus important est de déterminer rapidement si le problème provient du moteur lui-même, du système de commande, de la communication, de l’alimentation, du réducteur, de la charge mécanique ou des paramètres de l’application. Seul un tel diagnostic permet de décider s’il faut réparer le servomoteur, régénérer les éléments mécaniques, réparer l’électronique, corriger les paramètres ou remplacer l’appareil.

Vous avez un problème avec le servomoteur Dunkermotoren BG 75×25 MI? Demandez un diagnostic et vérifiez si l’entraînement peut être réparé au lieu d’être remplacé par un neuf.

Appelez: +48 717 500 983

Pourquoi le servomoteur Dunkermotoren BG 75×25 MI tombe-t-il en panne?

Qu’est-ce que Dunkermotoren BG 75×25 MI et pourquoi son diagnostic exige-t-il de l’expérience?

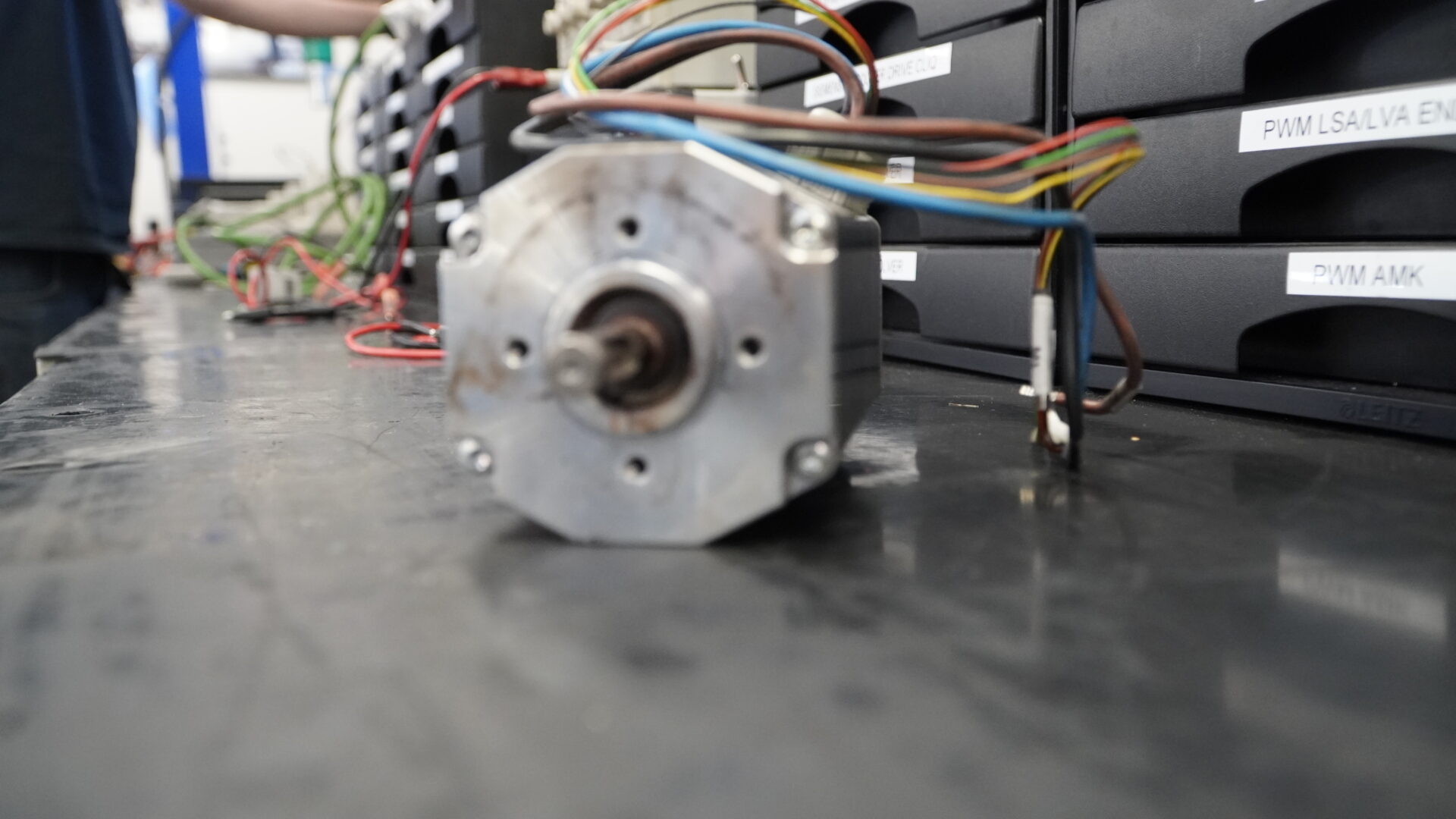

Dunkermotoren BG 75×25 MI est un moteur sans balais de la série BG 75 MI, équipé d’un contrôleur de mouvement intégré, d’une interface de bus CAN et d’un capteur de position du rotor. Cette conception permet de réaliser des profils d’entraînement complexes sans devoir utiliser un contrôleur servo classique séparé dans chaque application.

Le contrôleur de mouvement intégré permet de modifier les principaux paramètres de trajectoire, tels que la position, la vitesse et l’accélération. En pratique, cela signifie que le moteur BG 75×25 MI peut fonctionner dans des applications nécessitant une commande de mouvement dynamique, un positionnement précis et une réaction aux conditions variables du processus.

Un élément important de cet entraînement est l’encodeur incrémental intégré avec une résolution de 4096 pas par tour, soit 4 x 1024 impulsions par tour. Grâce à cela, le servomoteur Dunkermotoren peut atteindre une grande précision de positionnement et de bonnes propriétés de régulation. En même temps, cela signifie qu’une défaillance de l’encodeur, des perturbations du signal ou un problème d’interprétation de la position peuvent avoir une influence directe sur la stabilité du fonctionnement de la machine.

La version BG 75×25 MI existe notamment en variantes de tension 24 V et 40 V. Pour la version 24 V, la puissance nominale est de 250 W, le couple nominal de 61 Ncm, la vitesse nominale de 3900 tr/min, le courant nominal de 12,2 A et le courant de démagnétisation de 48 A. Pour la version 40 V, la puissance nominale est de 284 W, le couple nominal de 71 Ncm, la vitesse nominale de 3820 tr/min, le courant nominal de 8,3 A et le courant de démagnétisation de 28 A. Le poids du moteur est d’environ 1600 g.

C’est précisément la combinaison du moteur BLDC, de l’électronique de commande, de l’encodeur, de la communication CAN et de la mécanique qui fait que le diagnostic ne peut pas être aléatoire. Une défaillance peut apparaître dans le moteur lui-même, mais elle peut tout aussi bien résulter d’une charge mécanique, d’erreurs dans le bus de communication, d’une alimentation incorrecte ou de problèmes de commande du mouvement.

Quels symptômes indiquent une défaillance du servomoteur Dunkermotoren?

Une défaillance du servomoteur Dunkermotoren ne se manifeste pas toujours par une absence totale de fonctionnement. Les premiers symptômes sont souvent irréguliers et n’apparaissent qu’à une vitesse, une charge ou une température donnée, ou après une période de fonctionnement prolongée de la machine.

Les symptômes typiques pouvant indiquer un problème avec Dunkermotoren BG 75×25 MI comprennent:

• absence de réaction du moteur après l’envoi d’une commande de mouvement,
• arrêt de l’axe pendant le cycle de travail,
• perte de position ou écarts de positionnement récurrents,
• fonctionnement irrégulier, saccadé ou pulsé de l’entraînement,
• échauffement excessif du boîtier du moteur,
• augmentation de la consommation de courant à charge identique,
• messages d’erreur liés à une surcharge ou à la position,
• problèmes de communication CAN ou absence de réponse de l’appareil dans le réseau,
• bruits mécaniques inhabituels, bruit de frottement, friction ou vibrations,
• baisse de dynamique lors de l’accélération et du freinage,
• arrêts incontrôlés à un point précis du cycle,
• réapparition de la panne après le redémarrage de la machine.

Si les symptômes se répètent de manière cyclique, il ne faut pas se limiter à réinitialiser la commande ou à remplacer les câbles. Dans le cas d’un moteur avec électronique intégrée, la cause peut se trouver aussi bien dans la partie entraînement que dans les systèmes responsables de la commande, de la mesure de position et de la communication.

Symptôme dans la machine	Cause possible	Que faut-il vérifier?
Le moteur ne démarre pas	problème d’alimentation, d’électronique de commande, de communication CAN ou de paramètres de fonctionnement	tension d’alimentation, connexions, état de communication, réaction du contrôleur
Le moteur perd sa position	perturbations de l’encodeur, surcharge, jeux mécaniques ou trajectoire incorrecte	signal de l’encodeur, charge de l’axe, accouplement, réducteur, paramètres de mouvement
L’entraînement surchauffe	surcharge, frottement trop élevé, cycle de travail inadapté ou problème d’enroulement	température, courant, charge mécanique, roulements, conditions de refroidissement
Des erreurs CAN apparaissent	perturbations du bus, câbles endommagés, terminaison incorrecte ou défaillance de l’interface	câblage, blindage, terminateurs, configuration du réseau, état de l’électronique
On entend du bruit ou des frottements	roulements usés, endommagement du réducteur ou surcharge mécanique	roulements, arbre, alignement, réducteur planétaire ou à vis sans fin

Quelles sont les causes les plus fréquentes de défaillance du moteur BG 75×25 MI?

Les causes les plus fréquentes de défaillance du moteur BG 75×25 MI peuvent être réparties en plusieurs groupes. Cette approche aide à trouver plus rapidement la source du problème et à éviter une situation dans laquelle un moteur fonctionnel est remplacé alors que la cause réelle reste dans la machine.

Le problème peut-il venir de la mécanique et non de l’électronique?

Oui. Même si le servomoteur Dunkermotoren BG 75×25 MI est sans balais et ne possède pas de pièces d’usure typiques en dehors des roulements à billes, les défauts mécaniques peuvent toujours entraîner de sérieux problèmes dans le fonctionnement de l’entraînement.

L’usure des roulements, l’augmentation des résistances au mouvement, le défaut d’alignement, l’accouplement endommagé, le réducteur surchargé ou le mécanisme bloqué peuvent provoquer une augmentation du courant, une surchauffe, une baisse de dynamique et des erreurs de positionnement. Dans une telle situation, l’électronique peut signaler une surcharge alors que la cause initiale se trouve du côté mécanique.

Dans les applications où le moteur Dunkermotoren sans balais fonctionne avec un réducteur planétaire ou à vis sans fin, il faut également vérifier l’état du réducteur. Un jeu accru, des dents endommagées, un grippage ou une augmentation du frottement peuvent perturber la régulation et entraîner une surcharge de tout le système.

Le contrôleur de mouvement intégré peut-il être la source de la défaillance?

Oui. Dunkermotoren BG 75×25 MI possède un contrôleur de mouvement intégré qui est responsable de la réalisation des profils d’entraînement et de la commande des paramètres de trajectoire. Si l’électronique de commande est endommagée, instable ou fonctionne dans des conditions d’alimentation incorrectes, le moteur peut ne pas réagir aux commandes, s’arrêter pendant le cycle ou fonctionner de manière instable.

Les problèmes côté contrôleur peuvent être provoqués notamment par des surtensions, des perturbations CEM, des surcharges de courant, des erreurs d’alimentation, une surchauffe de l’électronique, l’endommagement des composants de puissance ou la dégradation des connexions internes. Les symptômes peuvent être trompeurs, car le moteur peut parfois démarrer correctement, tandis que l’erreur n’apparaît que sous charge.

C’est pourquoi, lors du diagnostic, il ne suffit pas de vérifier si l’arbre tourne manuellement. Il faut évaluer le comportement du contrôleur, la réaction aux commandes, la stabilité de l’alimentation, le courant de fonctionnement ainsi que la communication avec le système de commande supérieur.

Quel rôle joue l’encodeur incrémental dans le diagnostic?

L’encodeur incrémental est l’un des éléments clés responsables de la précision de fonctionnement du moteur BG 75×25 MI. Si le système de mesure de position fonctionne de manière instable, l’entraînement peut interpréter incorrectement la position actuelle du rotor ou de l’axe machine.

Les problèmes d’encodeur peuvent provoquer:

• une perte de position,
• un fonctionnement irrégulier à basse vitesse,
• des erreurs de régulation,
• des à-coups pendant l’accélération,
• un arrêt incorrect au point défini,
• des erreurs de positionnement récurrentes,
• l’impossibilité de lancer correctement le profil de mouvement.

Dans le cas d’un servomoteur avec encodeur 4096 ppr, même une instabilité partielle du signal peut avoir une grande importance pour la qualité de régulation. Le diagnostic doit donc inclure non seulement le contrôle de la mécanique, mais aussi l’évaluation des signaux de position et de leur influence sur le fonctionnement du contrôleur.

Les erreurs de communication CAN peuvent-elles arrêter le moteur?

Oui. La série BG 75 MI utilise une interface de bus CAN, et la communication peut être réalisée selon le profil CANopen Drive Profile DSP 402. Si le système supérieur ne communique pas correctement avec le moteur, l’entraînement peut ne pas passer dans l’état de fonctionnement approprié, ne pas accepter la commande de mouvement ou s’arrêter après la détection d’une erreur.

Les problèmes de communication peuvent provenir de câbles endommagés, d’une terminaison de bus incorrecte, de perturbations électromagnétiques, d’une mauvaise configuration d’adresse, de problèmes de blindage, de connecteurs desserrés ou d’un endommagement de l’interface de communication dans l’entraînement lui-même.

En pratique, il est utile de vérifier si la défaillance du servomoteur Dunkermotoren apparaît toujours ou uniquement dans un mode de fonctionnement précis. Si le moteur fonctionne localement, mais ne réagit pas correctement dans le système machine, le problème peut justement se trouver dans la communication, le paramétrage ou l’intégration avec le contrôleur supérieur.

Appelez: +48 717 500 983

Comment se déroulent le diagnostic et la réparation du servomoteur Dunkermotoren BG 75×25 MI?

Que faut-il vérifier avant de remplacer le moteur par un neuf?

Avant de remplacer le servomoteur Dunkermotoren BG 75×25 MI, il est utile de déterminer si le moteur lui-même est endommagé ou si le problème provient des éléments qui fonctionnent avec l’entraînement. Dans de nombreux cas, le remplacement de l’appareil sans diagnostic ne résout pas le problème, car le nouveau moteur est installé dans la même application où subsistent toujours une surcharge, une erreur de communication, un câblage endommagé ou un problème mécanique.

Avant de décider d’un remplacement, il faut vérifier:

• la tension d’alimentation et sa stabilité pendant le fonctionnement,
• la consommation de courant aux différentes étapes du cycle,
• l’état des câbles d’alimentation et de communication,
• la qualité des connexions de blindage et la résistance du système aux perturbations CEM,
• la bonne communication CAN,
• les paramètres du profil de mouvement, y compris la vitesse, la position et l’accélération,
• l’état des roulements et les résistances mécaniques,
• l’accouplement, l’arbre, le réducteur et les éléments de transmission de l’entraînement,
• les signaux de l’encodeur incrémental,
• la température de fonctionnement du moteur et les conditions de refroidissement.

Si l’entraînement tombe en panne peu après le démarrage, la cause peut être une surcharge ou un paramétrage incorrect. Si le problème apparaît après échauffement, il est utile de vérifier l’électronique, les roulements, les connexions et la stabilité du fonctionnement sous charge. Si les symptômes apparaissent de manière aléatoire, une attention particulière doit être portée à la communication, aux perturbations et aux câbles.

À quoi ressemble un diagnostic professionnel d’un servomoteur Dunkermotoren?

Un diagnostic professionnel du servomoteur Dunkermotoren doit comprendre plusieurs étapes. L’objectif n’est pas seulement de confirmer que le moteur est endommagé, mais d’indiquer quelle zone provoque la défaillance et si la réparation est justifiée techniquement et économiquement.

Le processus de diagnostic peut comprendre:

• l’identification de l’appareil, c’est-à-dire la vérification du modèle, de la version de tension, des marquages et de la configuration,
• l’inspection mécanique, incluant l’évaluation de l’arbre, des roulements, des connecteurs, du boîtier et des traces de surchauffe,
• le contrôle de la partie électrique, c’est-à-dire les mesures des enroulements, de l’isolation, des connexions et de la consommation de courant,
• l’analyse de l’électronique de commande, y compris les composants responsables de l’alimentation, de la commande et de l’exécution des commandes de mouvement,
• la vérification de l’encodeur, c’est-à-dire l’évaluation du signal de position et de sa stabilité,
• le contrôle de la communication CAN, notamment dans le contexte de l’intégration avec le système machine,
• le test de fonctionnement sous charge, si les conditions de service permettent de reproduire les symptômes de la défaillance,
• l’évaluation de la rentabilité de la réparation par rapport à l’achat d’un moteur neuf ou d’occasion.

Dans le cas des entraînements avec électronique intégrée, il est particulièrement important de tester l’appareil dans des conditions aussi proches que possible des conditions réelles de fonctionnement. Une simple mesure statique peut ne pas révéler un problème qui n’apparaît qu’à une charge, une accélération, une température ou une séquence de mouvement donnée.

Vous avez une défaillance du servomoteur Dunkermotoren BG 75×25 MI? Demandez un diagnostic avant l’achat d’un nouvel entraînement. Cela permettra de déterminer si le problème concerne le moteur, l’électronique, l’encodeur, la communication CAN ou la mécanique de la machine.

Quand la réparation d’un servomoteur Dunkermotoren est-elle rentable?

La réparation d’un servomoteur Dunkermotoren est particulièrement rentable lorsque le moteur est difficile à obtenir, fonctionne dans une machine de production importante, possède une configuration mécanique ou électronique spécifique, et que son remplacement nécessiterait un long arrêt, un changement d’outillage ou des modifications de la documentation technique.

Il vaut la peine d’envisager une réparation lorsque:

• le moteur a une électronique endommagée, mais il est en bon état mécanique,
• des problèmes d’encodeur ou de mesure de position apparaissent,
• les roulements sont usés, mais les autres éléments peuvent continuer à fonctionner,
• l’entraînement fait partie d’un système plus vaste et son remplacement nécessiterait des modifications de la machine,
• le délai de livraison d’un nouveau moteur est trop long pour la production,
• il faut vérifier si la défaillance n’a pas été causée par l’application,
• le service maintenance veut limiter le risque d’endommagement répété d’un nouvel appareil.

La réparation ne doit toutefois pas consister en un remplacement aléatoire d’éléments. Dans un servomoteur avec contrôleur de mouvement intégré, il est important de préserver la compatibilité technique, d’évaluer correctement l’électronique, de réaliser des tests appropriés et de vérifier si la cause de la panne ne se trouve pas en dehors du moteur lui-même.

Comment limiter le risque d’une nouvelle défaillance après réparation?

Après la réparation du servomoteur Dunkermotoren BG 75×25 MI, il est utile de prêter attention aux conditions dans lesquelles l’entraînement fonctionnera à nouveau. Si la cause initiale de la défaillance était une surcharge, une surchauffe, des perturbations de communication ou un problème mécanique, le simple rétablissement du bon fonctionnement du moteur peut ne pas suffire.

Pour limiter le risque d’une nouvelle défaillance, il faut:

• vérifier si la charge mécanique reste dans les capacités de l’entraînement,
• éliminer les jeux, grippages et résistances excessives dans la mécanique,
• vérifier l’accouplement, le réducteur et l’alignement,
• contrôler la qualité de l’alimentation 24 V ou 40 V, selon la version du moteur,
• veiller au blindage correct et au cheminement approprié des câbles de communication,
• vérifier la terminaison du bus CAN,
• contrôler les paramètres de position, de vitesse et d’accélération,
• surveiller la température de fonctionnement de l’entraînement,
• éviter le fonctionnement dans des conditions dépassant la charge et le courant admissibles.

En pratique, une bonne identification de la cause de la défaillance est aussi importante que la réparation elle-même. Cela permet d’éviter une situation dans laquelle le même moteur ou son équivalent est de nouveau endommagé après quelques jours de fonctionnement.

Que faire lorsque Dunkermotoren BG 75×25 MI cesse de fonctionner correctement?

Si Dunkermotoren BG 75×25 MI ne démarre pas, perd sa position, surchauffe, signale des erreurs de communication CAN ou fonctionne de manière instable, il ne faut pas immédiatement supposer que le remplacement du moteur est la seule solution. Ce type d’entraînement combine dans une seule construction un moteur sans balais, un contrôleur de mouvement, un encodeur et la communication, c’est pourquoi la source de la défaillance peut se trouver dans plusieurs zones différentes.

Les causes les plus fréquentes de défaillance sont l’usure des roulements, la surcharge mécanique, les problèmes d’alimentation, les dommages de l’électronique de commande, les perturbations du signal de l’encodeur, les erreurs du bus CAN et les paramètres de mouvement incorrects. Chacun de ces problèmes peut donner des symptômes similaires, c’est pourquoi un diagnostic réalisé avant la décision d’acheter un nouvel appareil est essentiel.

La réparation du servomoteur Dunkermotoren peut aider à réduire le coût de l’arrêt, à raccourcir le temps nécessaire pour remettre la machine en service et à éviter le remplacement inutile d’éléments fonctionnels du système. Pour la maintenance, la production et l’automatisation, le plus important est d’identifier rapidement la cause et de confirmer si le moteur BG 75×25 MI peut être réparé, régénéré ou continuer à fonctionner après suppression de la panne.

Demandez le diagnostic du servomoteur Dunkermotoren BG 75×25 MI si vous souhaitez déterminer la cause réelle de la défaillance et vérifier la possibilité de réparation avant l’achat d’un nouvel entraînement.
