Comment vérifier si un moteur électrique est grillé ? Symptômes de panne et diagnostic étape par étape

Pour vérifier si un moteur électrique est grillé, il faut d’abord évaluer les symptômes externes, effectuer un test mécanique de l’arbre, contrôler la boîte à bornes, puis mesurer la résistance des enroulements et vérifier s’il existe un court-circuit vers le carter. Les symptômes typiques d’un moteur grillé sont l’odeur d’isolant brûlé, la fumée, l’échauffement rapide du corps du moteur, le bourdonnement, de fortes vibrations, l’absence de démarrage, le déclenchement des protections ainsi que les alarmes de surintensité ou de court-circuit sur le variateur de fréquence, le démarreur progressif ou le servomoteur.

Dans les sites industriels, une panne de moteur électrique est rarement un problème isolé. Le moteur fonctionne généralement dans un système comprenant un variateur de fréquence, un contacteur, des protections, un réducteur, un codeur, un automate PLC, un panneau HMI et les éléments d’exécution de la machine. C’est pourquoi le diagnostic des dommages du moteur doit porter non seulement sur la question de savoir si le moteur est grillé, mais aussi sur la cause de la panne et sur le risque d’une nouvelle défaillance après redémarrage.

Ce guide montre comment reconnaître un moteur grillé, quels sont les signes d’un moteur grillé, comment effectuer une mesure de base de la résistance d’un moteur électrique et quand un diagnostic professionnel, une réparation, une régénération ou un rebobinage du moteur électrique est nécessaire.

Vous soupçonnez un moteur électrique grillé ? Faites réaliser un diagnostic avant le prochain démarrage de la machine. Nous vérifierons les symptômes, les enroulements, l’isolation, l’état mécanique ainsi que les composants du système d’entraînement afin de réduire le risque d’une nouvelle panne et d’un arrêt de production inutile.

Appelez : +48 717 500 983

Comment reconnaître un moteur électrique grillé et quand arrêter la machine ?

Les symptômes les plus fréquents d’un moteur électrique grillé

Un moteur électrique grillé donne le plus souvent plusieurs signaux d’avertissement clairs avant l’arrêt complet de l’entraînement. Certains symptômes peuvent être constatés immédiatement, d’autres apparaissent seulement au démarrage ou pendant le fonctionnement sous charge.

Les principaux symptômes d’un moteur grillé sont :

• une forte odeur de brûlé, en particulier une odeur d’isolant brûlé, de vernis électro-isolant ou d’enroulement surchauffé,
• de la fumée provenant du moteur ou de la boîte à bornes,

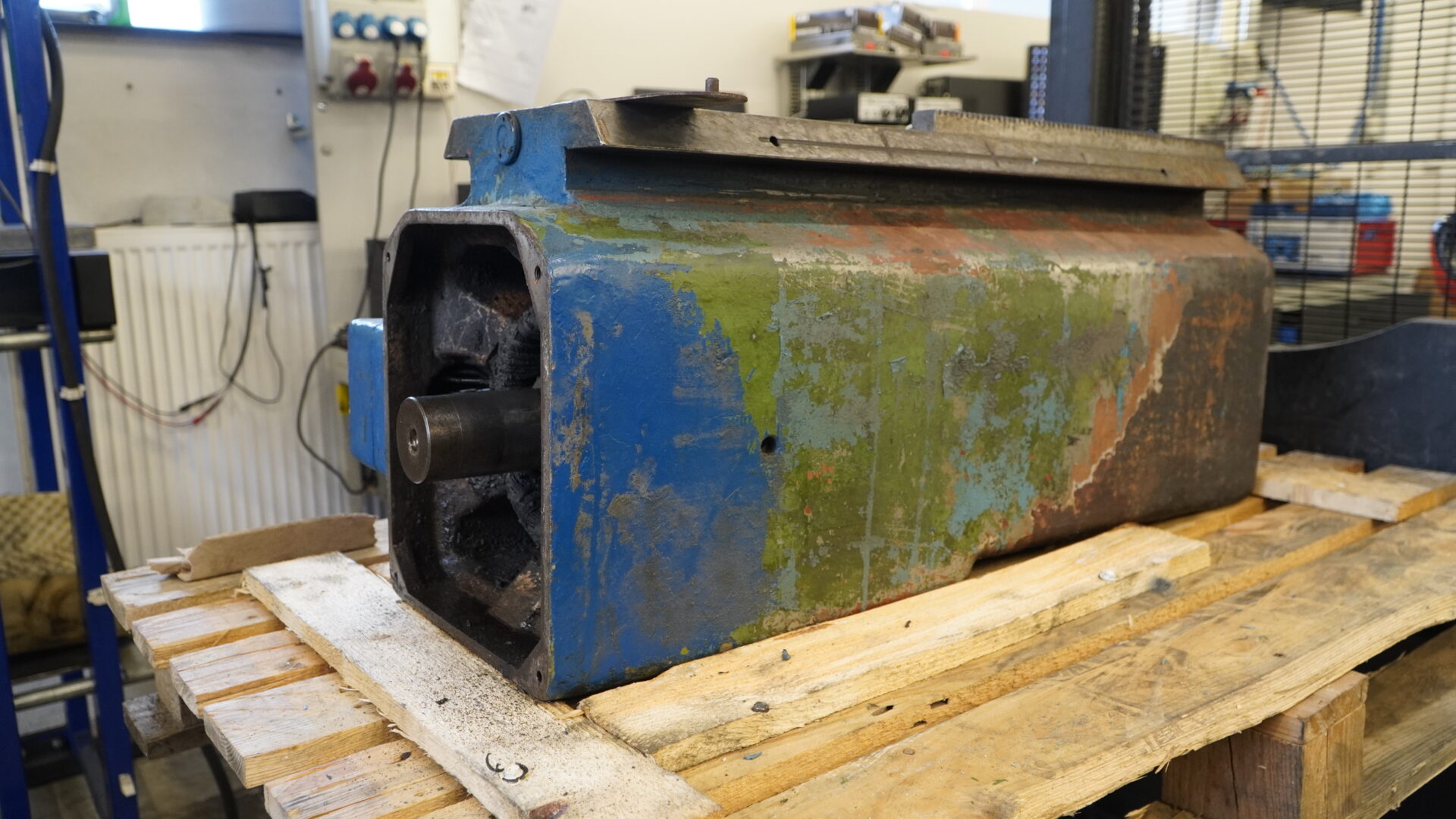

• des décolorations visibles du carter du stator, des traces de brûlure, du vernis qui s’écaille ou des traces de suie,
• l’absence de démarrage malgré l’alimentation,
• un fort bourdonnement du moteur lors d’une tentative de démarrage,
• un fonctionnement irrégulier, des secousses et des vibrations,
• une hausse brutale de la température du corps du moteur juste après le démarrage,
• le déclenchement régulier des protections contre les surintensités ou les courts-circuits,
• des alarmes sur le variateur de fréquence, le servovariateur ou le démarreur progressif, notamment liées à une surcharge, un court-circuit ou un courant de sortie trop élevé,
• un arrêt soudain et complet de l’entraînement pendant le fonctionnement de la machine.

En présence de fumée, d’une forte odeur de brûlé, d’un échauffement rapide ou de déclenchements répétés des protections, il ne faut pas redémarrer le moteur plusieurs fois « pour essayer ». Chaque nouvelle tentative de démarrage peut aggraver l’endommagement des enroulements, provoquer un claquage de l’isolation, endommager le variateur de fréquence ou augmenter le coût de la réparation ultérieure.

Que peuvent signifier un bourdonnement, de la fumée, une odeur de brûlé ou le déclenchement des protections ?

Les symptômes d’un moteur électrique endommagé peuvent indiquer différents types de pannes. Une première interprétation permet de déterminer si le problème concerne les enroulements, les connexions, l’isolation, les roulements, l’alimentation ou la charge mécanique.

• L’odeur de brûlé indique généralement une surchauffe de l’isolation des enroulements ou du vernis électro-isolant.
• La fumée est un signal critique et peut indiquer un endommagement avancé de l’enroulement, des câbles ou des connexions dans la boîte à bornes.
• Un bourdonnement sans démarrage normal peut indiquer l’absence d’une phase, un court-circuit entre spires, un arbre bloqué ou une défaillance mécanique.
• Un échauffement rapide peut résulter d’une surcharge, de roulements endommagés, de courts-circuits entre spires, d’un déséquilibre de phases ou d’un problème de refroidissement.
• Des vibrations et un fonctionnement irrégulier peuvent être la conséquence d’un dommage mécanique, de roulements usés, d’un désalignement, d’un problème de rotor ou d’un champ électromagnétique irrégulier.
• Le déclenchement des protections peut indiquer un court-circuit, une surcharge, un défaut d’isolement vers le carter, des câbles d’alimentation endommagés ou une grave défaillance des enroulements.

Dans la pratique de la maintenance, il est important non seulement d’identifier les symptômes, mais aussi leur ordre d’apparition. Si des vibrations accrues, du bruit de roulements et une hausse de température sont apparus en premier, puis que les enroulements ont grillé ensuite, la cause initiale pouvait être mécanique. En revanche, si le moteur s’est arrêté après la perte d’une phase, le problème peut se situer dans l’alimentation, le contacteur, le fusible ou le système de commande.

Pourquoi une panne de moteur triphasé peut-elle aussi endommager un variateur, un démarreur progressif ou un servomoteur ?

Une panne de moteur triphasé peut affecter tout le système d’entraînement. Un court-circuit dans les enroulements, un défaut d’isolement vers le carter ou une surcharge mécanique ne se limite pas au moteur lui-même. Dans de nombreuses machines, le moteur est alimenté par un variateur de fréquence, un démarreur progressif, un servovariateur ou un autre système de puissance qui réagit à un courant anormal, à une asymétrie de charge et aux courts-circuits.

Les conséquences typiques pour l’automatisation industrielle sont :

• des alarmes de surintensité sur le variateur de fréquence,
• des messages de court-circuit à la sortie de l’entraînement,
• le déclenchement des protections dans l’armoire de commande,
• l’arrêt de la ligne de production par l’automate PLC,
• l’absence d’état prêt de l’entraînement sur le panneau HMI,
• le risque d’endommagement secondaire des modules de puissance, contacteurs, câbles ou alimentations auxiliaires.


Par conséquent, après confirmation d’un dommage moteur, il est utile de vérifier non seulement le moteur lui-même, mais aussi les composants associés : variateur de fréquence, câbles moteur, protections, contacteurs, système de refroidissement, charge mécanique et paramètres de fonctionnement de la machine. Sinon, un moteur neuf ou rebobiné peut tomber de nouveau en panne peu de temps après le démarrage.

Comment vérifier un moteur électrique étape par étape ?

Première étape : inspection visuelle du moteur, du carter et de la boîte à bornes

Le diagnostic d’un moteur électrique grillé doit commencer par une inspection visuelle en toute sécurité. Avant tout contrôle, il faut couper l’alimentation, sécuriser la machine contre un démarrage accidentel et s’assurer que les travaux sont réalisés par une personne disposant des qualifications appropriées.

Lors de l’inspection, il faut vérifier :

• si le moteur dégage une odeur d’isolant brûlé,
• si des décolorations, des traces de brûlure, des traces de fumée ou du vernis écaillé sont visibles sur le carter,
• si les câbles d’alimentation ne présentent pas d’isolation fondue,
• s’il n’y a pas de suie, de brûlures ou de bornes desserrées dans la boîte à bornes,
• si les écrous sur la plaque à bornes sont serrés,
• si les ponts de connexion ne sont pas surchauffés, endommagés ou mal installés,
• si le ventilateur et les canaux de refroidissement ne sont pas bloqués.

Des traces de câbles fondus, de la suie dans la boîte à bornes ou des connexions desserrées peuvent indiquer un échauffement local, une augmentation de la résistance de contact et un fonctionnement instable du moteur. Dans de nombreux cas, ces symptômes précèdent une panne complète des enroulements.

Deuxième étape : test mécanique de l’arbre et contrôle des roulements

Avant les mesures électriques, il est utile d’effectuer un simple test mécanique. Après avoir complètement coupé l’alimentation, il faut essayer de faire tourner l’arbre du moteur à la main. Cette étape est très importante, car un moteur électrique endommagé n’est pas toujours endommagé uniquement sur le plan électrique.

L’interprétation du test est la suivante :

• l’arbre tourne librement – le problème peut être électrique, lié à l’alimentation ou au système de commande,
• l’arbre oppose une forte résistance – un dommage des roulements, un grippage, un problème de réducteur ou de charge mécanique est possible,
• l’arbre est bloqué – tout nouveau démarrage du moteur risque de provoquer une surcharge et de brûler les enroulements,
• des bruits de grattement ou de frottement sont audibles pendant la rotation – il faut suspecter l’usure des roulements, un frottement du rotor ou un problème mécanique.

Les roulements grippés entraînent très souvent une surcharge du moteur. L’arbre nécessite alors un couple plus élevé pour tourner, la consommation de courant augmente et une quantité excessive de chaleur se dégage dans les enroulements. Si cet état dure trop longtemps, une dégradation thermique de l’isolation et une brûlure du moteur peuvent se produire.

Appelez : +48 717 500 983

Troisième étape : préparation du moteur aux mesures et démontage des barrettes étoile/triangle

Avant de commencer les mesures des enroulements, il faut préparer la plaque à bornes. C’est une étape où des erreurs de diagnostic apparaissent souvent.

Avant de mesurer la résistance des enroulements, il faut impérativement démonter les barrettes métalliques qui relient les bornes en étoile ou en triangle. Si les ponts restent en place, les phases seront reliées entre elles et le résultat de mesure sera faussé. Dans une telle situation, on peut ne pas détecter l’endommagement d’un enroulement précis ou conclure à tort que le moteur est en bon état.

Dans un moteur triphasé typique, les mesures sont effectuées séparément pour les paires de bornes :

• U1-U2,
• V1-V2,
• W1-W2.

Chaque enroulement doit être considéré comme un circuit séparé. Ce n’est qu’en comparant les résultats des trois phases que l’on peut évaluer la symétrie et détecter un dommage potentiel.

Quatrième étape : mesure de la résistance du moteur électrique

Une mesure de base de la résistance d’un moteur électrique peut être effectuée avec un multimètre numérique ordinaire réglé sur la mesure des faibles résistances ou sur le test de continuité. Il s’agit d’un diagnostic initial qui permet de détecter des pannes évidentes, mais qui ne remplace pas les mesures professionnelles d’isolation ni les tests des enroulements.

Dans un moteur triphasé en bon état, la résistance des trois enroulements doit être très similaire. Une différence importante entre les phases constitue un signal d’avertissement.

• Une résistance similaire sur les trois phases signifie qu’aucune coupure évidente ni grande asymétrie des enroulements n’est visible.
• Une résistance nettement plus faible sur une phase peut indiquer un court-circuit entre spires.
• Une résistance infinie ou l’absence de continuité signifie une coupure dans le circuit de l’enroulement.
• Un résultat très instable peut indiquer un problème de connexion, de borne, de câble ou un dommage interne.

Un court-circuit entre spires se produit lorsque l’isolation endommagée ou fondue provoque le contact entre des spires d’une même bobine. En pratique, cela réduit la longueur active de l’enroulement, entraîne une asymétrie de courant, un échauffement local et une dégradation supplémentaire de l’isolation. Le moteur peut encore fonctionner, mais il consommera un courant anormal, chauffera rapidement et déclenchera les protections.

Une coupure dans l’enroulement signifie généralement que le fil de bobinage a brûlé ou qu’une connexion a été endommagée. Un tel moteur peut ne pas démarrer, bourdonner au démarrage ou fonctionner de manière instable si le dommage apparaît dans des conditions thermiques ou mécaniques précises.

Cinquième étape : vérification d’un court-circuit vers le carter

L’étape suivante consiste à vérifier si les enroulements présentent un claquage vers le corps métallique du moteur. Dans un premier temps, cela peut être fait avec un multimètre en mesurant la continuité entre chaque borne de phase et le carter du moteur.

Il est important que le point d’application de la sonde sur le carter assure un contact avec le métal. Une couche de peinture peut rendre la mesure difficile et donner un résultat erroné.

L’interprétation est simple :

• aucune continuité entre la borne et le carter est le résultat attendu lors d’un test de base au multimètre,
• toute indication de continuité ou de faible résistance peut signifier un défaut à la terre, c’est-à-dire un claquage de l’isolation de l’enroulement vers le carter.

Un court-circuit vers le carter est une panne grave. Il peut provoquer le déclenchement des protections, créer un risque pour la sécurité, endommager le variateur de fréquence ou arrêter toute la machine. Dans une telle situation, le moteur ne doit pas être redémarré sans diagnostic professionnel.

Vous avez une panne de moteur triphasé, de variateur de fréquence, de démarreur progressif ou de servomoteur ? Contactez RGB Elektronika et demandez un diagnostic professionnel du système d’entraînement.

Quand un simple multimètre ne suffit-il pas ?

Un multimètre est utile pour une vérification rapide, mais il présente de grandes limites. Il mesure la résistance avec une très faible tension, c’est pourquoi il détecte principalement les dommages évidents : coupures, courts-circuits francs ou claquages visibles. Il ne montrera pas toujours un problème qui n’apparaît qu’à haute tension, à la température de service ou sous charge de la machine.

Un diagnostic professionnel des dommages du moteur nécessite l’utilisation d’instruments spécialisés, tels que :

• un mesureur de résistance d’isolement,
• un analyseur de moteur,
• un testeur d’isolation,
• un testeur d’impulsions pour enroulements,
• des appareils d’analyse de l’asymétrie et de la réponse fréquentielle.

La mesure de la résistance d’isolement s’effectue généralement à l’aide d’une tension d’essai adaptée à la tension nominale du moteur, souvent à 500 V ou 1000 V DC. Un tel test permet de détecter les microfissures de l’isolation, les courants de fuite et les claquages qu’un multimètre ordinaire ne montrera pas.

Les tests avancés aident également à détecter les courts-circuits entre spires cachés, les asymétries subtiles des enroulements et le degré de vieillissement de l’isolation. C’est très important dans les sites de production, où une mauvaise décision de redémarrer le moteur peut entraîner un arrêt, un endommagement du variateur, une perte de production et une nouvelle panne.

Si les résultats de mesure ne sont pas univoques, si le moteur chauffe rapidement ou si le variateur signale constamment une surcharge, il ne vaut pas la peine de fonder la décision uniquement sur un multimètre. Dans une telle situation, la solution la plus sûre consiste à réaliser un diagnostic complet du moteur et du système d’entraînement.

Les causes les plus fréquentes de brûlure d’un moteur électrique

La brûlure d’un moteur est une conséquence, et non une cause en soi. Pour que la réparation soit efficace, il faut déterminer ce qui a provoqué le dommage. Sinon, le rebobinage du moteur électrique peut ne résoudre le problème que temporairement.

Les causes les plus fréquentes de brûlure du moteur sont :

• une surcharge mécanique prolongée, c’est-à-dire une consommation de courant trop élevée due à une charge excessive sur l’arbre,
• des roulements grippés ou usés, qui augmentent les résistances au mouvement et la température de fonctionnement,
• un fonctionnement sur deux phases, causé par exemple par un fusible fondu, un contact de contacteur endommagé ou une coupure d’alimentation d’une phase,
• des canaux de refroidissement bloqués, l’encrassement du moteur ou un ventilateur endommagé,
• une température ambiante trop élevée et un fonctionnement hors des conditions admissibles,
• des protections inadaptées ou des réglages de protection moteur mal choisis,
• une configuration incorrecte du variateur de fréquence, par exemple des paramètres de courant, une fréquence de commutation ou une caractéristique de démarrage incorrects,
• des démarrages et arrêts fréquents, qui augmentent la charge thermique du moteur,
• des dommages aux câbles, bornes ou ponts dans la boîte à bornes,
• le vieillissement de l’isolation résultant d’une longue exploitation, de l’humidité, de la contamination ou des vibrations.

Le fonctionnement sur deux phases d’un moteur triphasé est particulièrement dangereux. Après la perte d’une phase, le moteur perd du couple et le courant dans les phases restantes augmente brutalement. Il peut en résulter une surchauffe rapide et un endommagement caractéristique des enroulements. Après une telle panne, il faut donc vérifier non seulement le moteur, mais aussi les fusibles, le contacteur, la protection moteur et le circuit d’alimentation.

Que faire lorsque le diagnostic confirme qu’un moteur électrique est grillé ?

Si le diagnostic confirme que le moteur électrique est grillé, continuer à démarrer l’appareil n’a pas de sens. Cela peut aggraver le dommage, augmenter le coût de réparation et créer un risque pour les autres composants de la machine.

Dans la pratique du service, il faut alors :

1. déconnecter le moteur de l’alimentation et sécuriser la machine contre un démarrage accidentel,
2. documenter les symptômes de panne, les alarmes du variateur, les messages HMI et les conditions de fonctionnement de la machine,
3. vérifier l’état des câbles, contacteurs, protections, variateur de fréquence ou démarreur progressif,
4. évaluer l’état mécanique de l’entraînement, des roulements, du réducteur et de la charge,
5. effectuer des mesures professionnelles des enroulements et de l’isolation,
6. prendre une décision : réparation, régénération, rebobinage, modernisation ou remplacement du moteur.

Pour le service maintenance, il est également important de déterminer l’impact de la panne sur le processus de production. Si le moteur est responsable d’un entraînement critique de la ligne, le coût de l’arrêt peut être supérieur au coût de la réparation elle-même. Dans ce cas, un diagnostic rapide, la disponibilité des pièces, la possibilité de régénération et une remise en service efficace de l’entraînement sont essentiels.

Réparation, régénération ou rebobinage du moteur électrique ?

Après confirmation de la brûlure des enroulements, le rebobinage du moteur électrique est le plus souvent nécessaire. Ce processus comprend le retrait des bobines brûlées, le nettoyage des encoches du stator, la préparation de l’isolation, la pose d’un nouveau fil de bobinage, l’imprégnation avec du vernis électro-isolant et la réalisation des mesures finales.

Selon l’état de l’appareil, l’étendue du service peut inclure :

• le rebobinage du stator,
• le remplacement des roulements,
• le nettoyage et le séchage des éléments,
• le contrôle du rotor,
• la vérification du ventilateur et du système de refroidissement,
• le contrôle de la plaque à bornes,
• les mesures de la résistance des enroulements,
• les mesures de la résistance d’isolement,
• les tests après réparation,
• la vérification de la coopération avec le variateur de fréquence, le démarreur progressif ou le système de commande.

La régénération du moteur peut être rentable notamment lorsque l’appareil est atypique, difficile à obtenir, fonctionne dans une machine importante ou possède une fixation, un arbre, un codeur, un frein ou une liaison mécanique spécifique. Dans de tels cas, le remplacement par un moteur neuf n’est pas toujours rapide ni simple.

La modernisation peut être la bonne solution lorsque les pannes se répètent, que le moteur fonctionne à la limite de ses paramètres, que le système de refroidissement est insuffisant et que l’application exige un meilleur contrôle de la vitesse, du couple ou des protections. Il faut alors analyser tout le système d’entraînement : moteur, variateur, commande, protections, câblage et conditions de travail.

RGB Elektronika réalise le diagnostic, le service, la réparation et la régénération d’équipements d’automatisation industrielle et d’électronique industrielle. En cas de panne moteur, nous pouvons aider non seulement à évaluer l’appareil lui-même, mais aussi à analyser le système d’entraînement qui a pu provoquer le dommage.

Comment réduire le risque d’une nouvelle panne du moteur ?

La seule réparation d’un moteur grillé ne suffit pas toujours. Si la cause initiale de la panne reste dans la machine, le problème peut revenir. C’est pourquoi, après chaque panne grave, il est utile de réaliser une analyse des causes.

En pratique, il faut vérifier :

• si le moteur n’est pas soumis à une surcharge mécanique,
• si les roulements et le réducteur fonctionnent correctement,
• si le refroidissement du moteur est efficace,
• si le ventilateur n’est pas endommagé ou encrassé,
• si les réglages des protections sont adaptés aux paramètres du moteur,
• si le variateur de fréquence dispose de données nominales du moteur correctement configurées,
• s’il n’y a pas de perte de phase ou de fonctionnement sur deux phases,
• si les câbles moteur et les bornes ne sont pas surchauffés,
• s’il n’y a pas de problèmes de contacteurs, d’alimentations ou de modules I/O dans l’armoire de commande,
• si l’automate PLC et le panneau HMI avaient signalé auparavant des alarmes liées à l’entraînement.

Dans un environnement industriel, une panne de moteur électrique peut arrêter un convoyeur, une pompe, un ventilateur, un mélangeur, une machine-outil, une ligne d’emballage ou toute une partie du processus. C’est pourquoi le diagnostic des dommages du moteur doit combiner mesures électriques, évaluation mécanique et analyse du fonctionnement de tout le système d’entraînement.

Si vous n’êtes pas certain que le moteur est grillé, ne le démarrez pas plusieurs fois pour essayer. Contactez le service, décrivez les symptômes, indiquez le type du moteur, la puissance, la tension, le mode d’alimentation ainsi que les messages du variateur ou de la machine. Ces informations accélèrent le diagnostic et facilitent le choix de la meilleure solution : réparation, régénération, rebobinage, remplacement ou modernisation du système.
