Comment se déroule le montage d’un moteur électrique dans les équipements industriels et quand vaut-il mieux confier la préparation du moteur au montage à un service professionnel ?

Le montage d’un moteur électrique dans un équipement industriel consiste à vérifier les paramètres du moteur, effectuer des mesures de diagnostic, préparer la surface de montage, positionner et aligner correctement l’arbre, réaliser le raccordement électrique conformément à la documentation du fabricant et procéder à un démarrage d’essai. Dans la pratique, il s’agit d’un processus qui exige non seulement des connaissances mécaniques et électriques, mais aussi une expérience de service, car une préparation incorrecte du moteur au montage peut entraîner l’endommagement des roulements, de l’arbre, du variateur, du servovariateur ou de l’ensemble de la machine.

Dans les usines industrielles, un moteur électrique fonctionne rarement comme un appareil autonome. Il fait le plus souvent partie d’un système d’entraînement plus vaste, dans lequel il travaille avec un variateur, un démarreur progressif, un servovariateur, un réducteur, un accouplement, un encodeur, un automate PLC, un panneau HMI et l’électronique de commande de la machine. C’est pourquoi le montage d’un moteur électrique doit être considéré comme un élément d’un processus technique plus large, et non uniquement comme le vissage mécanique de l’appareil sur son support.

Dans cet article, nous expliquons comment installer un moteur électrique dans une application industrielle, à quoi ressemble le processus de raccordement du moteur, quelles mesures il est utile d’effectuer avant la mise en service et quand il est préférable de confier la préparation du moteur au montage à un service professionnel.

Vous avez un problème avec un moteur électrique dans une ligne de production ? Nous vérifierons son état, réaliserons les mesures et vous aiderons à déterminer la cause de la panne.

Appelez : +48 717 500 983

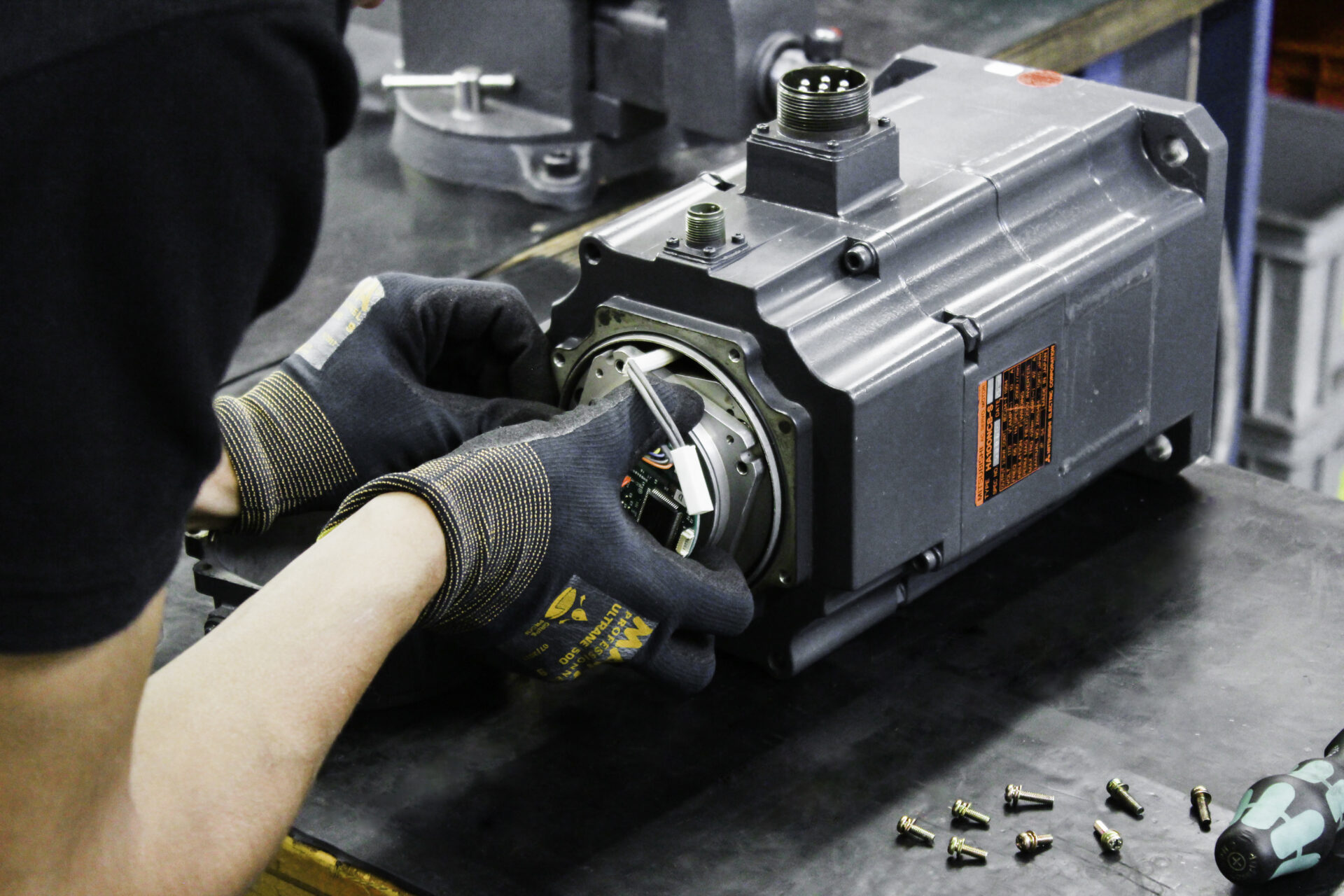

Montage d’un moteur électrique en pratique : du diagnostic au démarrage d’essai

Pourquoi la préparation du moteur avant le montage est-elle si importante ?

La préparation du moteur au montage a un impact direct sur la sécurité de fonctionnement de la machine, la durée de vie de l’entraînement et le risque d’arrêt de production. Même un moteur neuf ou stocké peut présenter des dommages de transport cachés, une isolation humide, un problème d’enroulement, un condensateur de démarrage en mauvais état ou des surfaces mécaniques encrassées.

La plus grande erreur consiste à supposer qu’un moteur prêt à être monté ne nécessite aucun contrôle. Dans les applications industrielles, un court-circuit interne non détecté, une isolation affaiblie ou un mauvais raccordement du moteur électrique peuvent entraîner non seulement la panne du moteur lui-même, mais aussi l’endommagement du variateur, du servovariateur, des circuits de puissance, des protections, des câbles d’alimentation ou des éléments de commande.

Avant de commencer le montage, il faut vérifier en priorité :

• la conformité des données de la plaque signalétique avec les exigences de l’application,
• la tension et la fréquence d’alimentation,
• le courant nominal et le courant de démarrage prévu,
• le type de raccordement, par exemple étoile ou triangle,
• le mode de refroidissement et les distances nécessaires par rapport aux surfaces voisines,
• l’état de l’arbre, de la bride, des pieds de montage et de la boîte à bornes,
• l’état de l’isolation, des enroulements et des éléments de protection thermique,
• la compatibilité du moteur avec le variateur, le démarreur progressif ou le servovariateur.

Si le moteur doit remplacer un appareil endommagé, il est également utile de vérifier si la cause de la panne ne provenait pas de la machine elle-même, d’une surcharge, d’un mauvais alignement, d’un problème d’alimentation, d’une perte de phase, d’un variateur endommagé ou d’une configuration incorrecte du système d’entraînement.

Quelles mesures effectuer avant le montage d’un moteur électrique ?

Avant le montage d’un moteur électrique, il est utile d’effectuer des mesures avec un analyseur de moteur professionnel. Cela permet d’évaluer l’état réel de l’appareil avant son installation dans la machine et de réduire le risque d’un démontage coûteux après un démarrage infructueux.

Les opérations de diagnostic de base comprennent :

• la mesure de la résistance des enroulements, qui permet de détecter une asymétrie, des coupures, des connexions incorrectes ou des dommages de l’enroulement,
• la mesure de la résistance d’isolation, qui aide à évaluer l’état de l’isolation entre les enroulements ainsi qu’entre l’enroulement et le boîtier,
• le test par impulsion, utile pour détecter les défauts entre spires qui peuvent ne pas être visibles lors de mesures simples,
• le test haute tension, utilisé pour vérifier la tenue de l’isolation à une tension élevée,
• le contrôle des protections thermiques, telles que les thermistances PTC ou les capteurs Pt-100,
• la vérification de l’état mécanique, incluant l’arbre, les roulements, les joints, la bride, les pieds et les éléments de fixation.

Ces mesures sont particulièrement importantes pour les moteurs qui ont été longtemps stockés, transportés, récupérés après démontage, régénérés ou destinés à fonctionner dans une application critique. Cela concerne notamment les machines de production, les lignes d’emballage, les systèmes de transport, les pompes, les ventilateurs, les machines-outils CNC, les postes robotisés et les entraînements de process.

Dans le cas des moteurs monophasés avec condensateur de démarrage, il faut faire attention à la durée de stockage. Si le moteur a été stocké pendant une longue période, par exemple plus de deux ans, le formage du condensateur peut être justifié. Ce processus permet de reconstituer la couche diélectrique à l’intérieur du condensateur et de rétablir ses paramètres à un niveau permettant un fonctionnement sûr.

Conseil pratique de service : le contrôle du moteur avant le montage est moins coûteux et plus rapide que le démontage de l’appareil après une panne au démarrage, surtout lorsque le moteur est installé dans un endroit difficile d’accès ou fonctionne dans une ligne dont l’arrêt génère un coût de production perdue.

Comment préparer l’emplacement de montage et l’installation du moteur ?

Le moteur doit être installé sur une surface préparée en termes de capacité portante, de planéité, de stabilité et de résistance aux charges dynamiques. L’emplacement de montage doit supporter les forces générées pendant le fonctionnement du moteur sous charge, le démarrage, le freinage et les variations de couple.

Pour les moteurs électriques de grande taille, on utilise le plus souvent des fondations en béton ou des structures à forte rigidité. Pour les unités plus petites, des surfaces métalliques correctement préparées peuvent suffire, à condition qu’elles ne provoquent pas de déformations, de jeux ou de vibrations transmises au corps du moteur.

Lors d’un montage horizontal, il faut tenir compte des forces agissant perpendiculairement à la surface de montage. Ces forces peuvent être estimées à partir de la masse du moteur, du couple maximal du moteur et de la distance entre les centres des trous de fixation des pieds du moteur :

F1 = 0,5 × g × m – (4 × Tb / A)

F2 = 0,5 × g × m + (4 × Tb / A)

où :

• F1 et F2 désignent les forces agissant perpendiculairement à la surface de montage [N],
• g désigne l’accélération gravitationnelle [m/s^2],
• m désigne la masse du moteur [kg],
• Tb désigne le couple maximal du moteur [Nm],
• A désigne la distance entre les centres des trous de fixation des pieds du moteur [m].

Avant le montage, il faut également nettoyer la surface de l’arbre du produit anticorrosion. Il faut toutefois le faire avec précaution afin que le chiffon, le solvant ou les impuretés ne pénètrent pas dans la zone du joint d’arbre. La contamination du joint peut réduire la durée de vie des roulements et entraîner ultérieurement une fuite.

Les moteurs montés sur bride doivent être fixés à la machine avec un couple de serrage conforme à la documentation du fabricant. Un couple trop faible peut provoquer le desserrage des assemblages et des vibrations, tandis qu’un couple trop élevé peut endommager les filetages, générer des contraintes dans le corps ou déformer les éléments de fixation.

Comment maintenir la coaxialité de l’arbre du moteur et de la machine ?

L’une des étapes les plus importantes du montage des entraînements électriques consiste à maintenir la coaxialité entre l’arbre du moteur et l’arbre de la machine. Un défaut d’alignement provoque une augmentation des vibrations, une charge irrégulière des roulements, la dégradation des accouplements, une usure plus rapide des joints et un risque accru d’endommagement des éléments mécaniques.

Dans la pratique, il faut vérifier à la fois l’adaptation axiale et radiale de l’arbre du moteur à l’arbre de la machine entraînée. Cela concerne les systèmes avec accouplement, réducteur, poulie, pompe, ventilateur, broche, convoyeur ou autre élément d’exécution.

Pour contrôler la coaxialité, on peut utiliser notamment :

• des comparateurs à cadran,
• des micromètres analogiques,
• des capteurs laser,
• des systèmes d’alignement d’arbres,
• des mesures de vibrations après le démarrage d’essai.

Les poulies doivent également être adaptées à l’axe de l’arbre. Une poulie mal positionnée peut provoquer une tension irrégulière de la courroie, des efforts latéraux excessifs, une augmentation de la température des roulements et des pannes soudaines pendant le fonctionnement de la machine.

Une bonne pratique de maintenance consiste à consigner les résultats d’alignement dans le protocole de montage. Cela facilite la comparaison de l’état du système après une période d’exploitation, le diagnostic de la source des vibrations et la distinction entre une erreur de montage et une usure liée à l’exploitation.

Comment raccorder un moteur électrique à une installation industrielle ?

Le raccordement d’un moteur électrique doit être effectué sur la base de la documentation du fabricant, des données de la plaque signalétique et des exigences de l’application concernée. Il ne suffit pas de choisir les câbles uniquement selon le courant nominal. Il faut également prendre en compte le courant de démarrage, la longueur des câbles, la chute de tension admissible, la température ambiante, le mode de cheminement des câbles, les conditions environnementales et le type de commande de l’entraînement.

Avant de commencer les travaux, il faut vérifier :

• la tension et la fréquence du réseau,
• le schéma de connexion requis par le fabricant,
• la section des câbles d’alimentation,
• le choix de la protection contre les surcharges,
• la protection contre la perte de phase dans les moteurs triphasés,
• la continuité et la conformité de la mise à la terre,
• l’état de la boîte à bornes, des bornes et des presse-étoupes,
• l’indice de protection IP après fermeture de la boîte,
• le raccordement des capteurs de température des enroulements et des roulements.

À l’intérieur de la boîte à bornes, il faut maintenir la propreté et la sécheresse. Les contacts doivent être sûrs, exempts de corrosion et serrés conformément aux exigences techniques. Il est également important de respecter les distances d’isolement minimales entre les parties sous tension et les éléments mis à la terre. Pour les tensions jusqu’à 440 V, une distance sûre est souvent d’au moins environ 4 mm, mais il faut toujours se référer à la documentation du fabricant et aux normes applicables.

L’étanchéité des presse-étoupes et du couvercle de la boîte à bornes est essentielle pour maintenir l’indice de protection déclaré, par exemple IP55 ou IP66. Une erreur à cet endroit peut provoquer l’infiltration d’humidité, de poussière, d’huile ou d’impuretés à l’intérieur de la boîte, entraînant des courts-circuits, des claquages et un fonctionnement instable de l’entraînement.

Raccordement d’un moteur triphasé

Le raccordement d’un moteur triphasé nécessite un contrôle particulièrement rigoureux de la conformité des connexions avec la documentation du fabricant. Les configurations les plus courantes sont l’étoile et le triangle, mais le schéma de raccordement dépend de la tension du réseau, des données de la plaque signalétique, du mode de démarrage et du fait que le moteur fonctionne directement sur le réseau, via un démarreur progressif ou via un variateur.

Pour un moteur triphasé, il faut faire attention à la protection contre les surcharges, à la protection contre la perte de phase, à l’ordre correct des phases et au sens de rotation. Un sens de rotation incorrect peut, dans certaines applications, endommager la pompe, le ventilateur, le réducteur, la broche ou la mécanique de la machine.

Raccordement d’un moteur monophasé

Le raccordement d’un moteur monophasé nécessite le contrôle du condensateur de démarrage ou de fonctionnement, s’il est présent dans la construction concernée. Le condensateur doit avoir les paramètres appropriés et, en cas de stockage prolongé du moteur, il peut nécessiter un formage. Un condensateur endommagé ou affaibli peut provoquer des problèmes de démarrage, un bourdonnement du moteur, une augmentation de la consommation de courant, une surchauffe des enroulements et des déclenchements de protections.

Dans les moteurs monophasés, il est tout aussi important de vérifier le schéma de raccordement, l’état de l’isolation, la conformité de la mise à la terre et le sens de rotation, si la construction permet sa modification.

Moteur électrique avec variateur ou servovariateur

Si le moteur doit fonctionner avec un variateur, un convertisseur de fréquence ou un servovariateur, le montage électrique devient plus exigeant. Dans une telle application, il faut tenir compte non seulement des paramètres du moteur, mais aussi des caractéristiques du système d’alimentation, de la longueur des câbles moteur, de la compatibilité électromagnétique, de la protection de l’isolation des enroulements et du risque d’apparition de courants de palier.

Dans de nombreuses applications, il est utile d’envisager l’utilisation de filtres dV/dt, qui limitent la pente de montée de la tension et contribuent à protéger l’isolation des enroulements contre les surtensions. Pour les moteurs plus grands et les applications fonctionnant avec des convertisseurs de fréquence, il peut également être important de vérifier si le moteur dispose de roulements isolés ou d’autres solutions limitant la destruction des roulements par des courants parasites.

Les systèmes d’entraînement modernes doivent utiliser des protections thermiques, telles que des thermistances PTC ou des capteurs résistifs Pt-100. Elles permettent de surveiller la température des enroulements et des roulements, ce qui protège le moteur contre la surchauffe en cas de surcharge, de blocage mécanique, de panne du refroidissement ou de fonctionnement incorrect du variateur.

Après avoir terminé le raccordement du moteur électrique, mais avant son accouplement complet avec la machine, il est utile d’effectuer un démarrage d’essai sans charge. Cela permet de vérifier le sens de rotation, les bruits inhabituels, les vibrations excessives, la consommation de courant, la réaction des protections et la communication correcte avec le système de commande.

Appelez : +48 717 500 983

Quelles erreurs lors du montage d’un moteur entraînent le plus souvent des pannes ?

Les erreurs de montage se manifestent souvent seulement après la mise en marche de la machine, lorsque l’entraînement fonctionne sous charge. Les conséquences peuvent alors être coûteuses, car la panne concerne non seulement le moteur, mais aussi toute l’application industrielle.

Les erreurs les plus fréquentes sont :

• l’absence de mesure de la résistance d’isolation avant le montage,
• l’omission de la mesure de la résistance des enroulements,
• l’absence de tests par impulsion sur les moteurs critiques,
• le montage d’un moteur avec une isolation humide ou affaiblie,
• un positionnement incorrect du moteur sur une surface irrégulière,
• l’absence d’alignement de l’arbre du moteur et de la machine,
• un serrage trop fort ou trop faible des éléments de fixation,
• la contamination de la zone du joint d’arbre pendant le nettoyage,
• le choix des câbles sans tenir compte du courant de démarrage et de la chute de tension,
• un mauvais raccordement étoile/triangle,
• l’absence de protection contre la perte de phase,
• le non-raccordement des protections thermiques PTC ou Pt-100,
• des presse-étoupes non étanches et la perte de l’indice de protection IP déclaré,
• l’absence de filtres dV/dt dans les applications exigeantes avec variateur,
• la mise en service du moteur sans démarrage d’essai ni contrôle du sens de rotation.

Les symptômes d’un montage incorrect peuvent être des vibrations, des bruits inhabituels, une surchauffe des roulements, le déclenchement des protections, une consommation de courant irrégulière, des erreurs du variateur, un fonctionnement instable de la machine, une baisse du couple, une odeur d’isolation surchauffée ou une dégradation rapide de l’accouplement et des éléments mécaniques.

Si, après le remplacement du moteur, des erreurs du variateur, des perturbations du fonctionnement de la commande, des problèmes de démarrage ou une augmentation des vibrations apparaissent, il est utile d’effectuer un diagnostic des pannes chez le client. Cela permet de vérifier non seulement le moteur lui-même, mais aussi l’alimentation, les câbles, le variateur, les paramètres de l’entraînement, la mise à la terre, la CEM, la mécanique de la machine et les conditions de fonctionnement de l’application.

Quand confier la préparation du moteur au montage à un service professionnel ?

Gros moteurs, applications critiques et entraînements fonctionnant avec VFD

Il est conseillé de confier la préparation du moteur au montage à un service professionnel chaque fois que le risque d’erreur de montage est supérieur au coût du contrôle et du diagnostic. Cela concerne particulièrement les moteurs de forte puissance, les applications critiques, les entraînements fonctionnant avec des variateurs et les équipements dont la panne peut arrêter la production.

Un service professionnel est particulièrement recommandé dans le cas de :

• gros moteurs électriques, qui nécessitent un transport spécialisé, un levage, un positionnement et un alignement précis,
• moteurs à aimants permanents, où se produisent de fortes interactions magnétiques et des exigences de sécurité supplémentaires,
• entraînements commandés par variateur, dans lesquels il faut vérifier l’isolation, la CEM, le choix des filtres et le risque de courants de palier,
• applications de servomécanismes, où l’encodeur, le retour d’information, le réglage mécanique et la compatibilité avec le servovariateur sont essentiels,
• machines après panne, où il faut déterminer si l’endommagement provenait du moteur, du variateur, d’une surcharge, de l’alimentation ou de la mécanique,
• moteurs longtemps stockés, qui peuvent nécessiter des mesures d’isolation, des tests d’enroulements et un contrôle des condensateurs,
• modernisations d’entraînements, où l’ancien moteur, le nouveau variateur, l’automate PLC et les conditions de fonctionnement doivent former un système cohérent.

Dans ces situations, le service peut limiter le risque d’un arrêt coûteux et aider à choisir les actions appropriées : réparation, régénération, remplacement, modernisation, diagnostic du système d’entraînement ou préparation d’un appareil de remplacement.

Diagnostic des pannes chez le client et contrôle du moteur avant la mise en service

Le diagnostic des pannes chez le client est particulièrement utile lorsque la panne n’est pas évidente. Le message d’erreur du variateur ou le déclenchement de la protection contre les surcharges ne signifie pas toujours que le moteur est endommagé. La cause peut également être une perte de phase, une asymétrie d’alimentation, un câble endommagé, une mise à la terre incorrecte, une surcharge mécanique, un roulement bloqué, de mauvais paramètres du variateur, des perturbations CEM ou une erreur dans le système de commande.

Un diagnostic professionnel peut comprendre :

• les mesures de résistance des enroulements et de l’isolation,
• les tests par impulsion et les tests haute tension,
• le contrôle des protections thermiques,
• la vérification des câbles moteur et des connexions dans la boîte à bornes,
• la vérification de l’alimentation, de la perte de phase et des chutes de tension,
• le contrôle du variateur, du servovariateur ou du démarreur progressif,
• l’analyse des erreurs du système d’entraînement,
• l’évaluation des vibrations, du bruit et de la température de fonctionnement,
• la vérification de l’alignement et des charges mécaniques,
• l’évaluation des conditions de refroidissement et du niveau d’encrassement de la machine.

Grâce à cela, on peut éviter une situation dans laquelle un nouveau moteur est installé dans la même application et tombe en panne pour la même raison que le précédent. C’est particulièrement important en maintenance, où le remplacement rapide d’un appareil ne résout pas toujours la cause première du problème.

Comment RGB Elektronika soutient-elle la maintenance lors du montage et du service des moteurs ?

RGB Elektronika accompagne les usines industrielles dans les domaines du diagnostic, du service, de la régénération, de la réparation, de la modernisation et du choix des équipements d’automatisation industrielle et d’électronique industrielle. Dans le cas des moteurs électriques et des systèmes d’entraînement, l’assistance peut inclure aussi bien le contrôle du moteur lui-même que l’analyse des éléments associés : variateurs, servovariateurs, encodeurs, alimentations, automates PLC, panneaux HMI, démarreurs progressifs, modules I/O, électronique de commande et circuits de puissance.

Dans la pratique, cela signifie la possibilité d’accompagner la maintenance dans des situations telles que :

• préparation du moteur au montage,
• diagnostic du moteur avant la mise en service,
• évaluation de l’état du moteur après un long stockage,
• diagnostic des pannes chez le client,
• vérification des causes de panne du variateur ou du servovariateur,
• réparation et régénération d’équipements d’automatisation industrielle,
• modernisation des systèmes d’entraînement,
• choix d’un moteur électrique ou d’un appareil de remplacement,
• rachat d’automatisation industrielle et d’électronique industrielle,
• assistance pour limiter les arrêts de production.

Si vous n’êtes pas sûr que le moteur soit prêt à être monté, ou si la panne précédente provenait du moteur, du variateur, de l’alimentation ou de la mécanique de la machine, il est utile d’effectuer un diagnostic avant la mise en service. C’est particulièrement important dans les applications où l’arrêt de la ligne de production représente un coût réel de production perdue.

Comment monter un moteur électrique en toute sécurité ?

Le montage sécurisé d’un moteur électrique exige de combiner plusieurs domaines : diagnostic avant montage, préparation mécanique correcte, installation appropriée, alignement précis, raccordement électrique conforme et démarrage d’essai contrôlé.

La procédure de montage d’un moteur la plus importante comprend :

• la vérification des données de la plaque signalétique et de la documentation du fabricant,
• la réalisation des mesures de résistance des enroulements et de résistance d’isolation,
• l’examen d’un test par impulsion et d’un test haute tension dans les applications critiques,
• le contrôle du condensateur dans les moteurs monophasés,
• le nettoyage de l’arbre et la préparation de la surface de montage,
• l’installation du moteur sur une base stable ou une bride,
• l’alignement de l’arbre du moteur par rapport à la machine,
• le choix des câbles, des protections et de la mise à la terre,
• la réalisation du raccordement conformément au schéma du fabricant,
• le raccordement des protections thermiques PTC ou Pt-100,
• le contrôle de l’étanchéité de la boîte à bornes et de l’indice de protection IP,
• le démarrage d’essai sans charge,
• la vérification du sens de rotation, du bruit, des vibrations et de la réaction des protections.

Le montage des moteurs électriques doit être considéré comme un processus technique qui détermine la durée de vie de l’ensemble du système d’entraînement. Dans les applications simples, une partie des travaux peut être réalisée par une équipe de maintenance expérimentée. Dans les applications critiques, avec de gros moteurs, des variateurs, des servomécanismes, des modernisations et des pannes ambiguës, l’assistance d’un service professionnel est une meilleure solution.

Vous devez vérifier un moteur avant le montage, diagnostiquer une panne d’entraînement ou préparer un appareil à la mise en service dans une machine ? Contactez RGB Elektronika et réduisez le risque de montage incorrect, d’arrêt imprévu et d’endommagement du variateur, du servovariateur ou du système de commande.

Signalez au service RGB votre demande de réparation d’un moteur électrique à l’aide du formulaire -> signaler une réparation

Appelez : +48 717 500 983

Bibliographie :

• WEG, “Installation, operation and maintenance manual of electric motors”, 50033244 rev. 43, Jaraguá do Sul, Brésil, 04/2026. [En ligne]. https://static.weg.net/medias/downloadcenter/ha6/h39/WEG-WMO-safe-area-50033244-manual-pt-en-es.pdf [consulté le : 11.05.2026]
