Comment installer un variateur Yaskawa ? – guide d’installation étape par étape d’un convertisseur de fréquence

L’installation d’un variateur Yaskawa ne se limite pas au vissage physique de l’appareil et au raccordement des câbles. Pour qu’un convertisseur de fréquence Yaskawa fonctionne de manière stable, sûre et sans alarmes inutiles, il doit d’abord être correctement sélectionné en fonction du moteur et de l’application, et les protections, le refroidissement, le câblage de puissance et de commande, ainsi que, si nécessaire, le raccordement d’une résistance de freinage, doivent être planifiés. Ce sont ces étapes qui déterminent le plus souvent si le système démarrera correctement ou s’il deviendra rapidement une source de pannes, de temps d’arrêt et de coûts supplémentaires.

Dans la pratique industrielle, les erreurs commises avant le premier démarrage réapparaissent plus tard sous forme de surchauffe, de fonctionnement instable de l’entraînement, de perturbations de communication, d’erreurs de tension ou d’une durée de vie réduite de l’électronique de puissance. C’est pourquoi l’installation d’un variateur Yaskawa doit être considérée comme faisant partie d’un processus plus large de préparation de l’ensemble du système d’entraînement, et non comme une simple opération d’installation.

Vous avez besoin d’aide pour l’installation d’un variateur Yaskawa, le choix du convertisseur de fréquence ou la mise en service de l’entraînement ? Contactez RGB Elektronika. Nous vous aiderons à vérifier l’application, à contrôler la conformité du raccordement et à limiter les risques de panne avant même le démarrage de la machine.

Appelez-nous : +48 717 500 983

Comment préparer l’installation d’un variateur Yaskawa pour ne pas commettre d’erreur dès le départ ?

Pourquoi le choix du variateur Yaskawa en fonction du moteur et de l’application est-il plus important que l’installation elle-même ?

Le choix correct d’un variateur Yaskawa doit tenir compte non seulement de la puissance du moteur, mais surtout de son courant nominal, de la tension d’alimentation, de la nature de la charge et du mode de fonctionnement de l’ensemble de la machine. C’est particulièrement important dans les applications à couple variable, à forte dynamique, à freinage fréquent ou à grande inertie mécanique.

Un convertisseur de fréquence Yaskawa mal choisi peut limiter les capacités de l’entraînement, augmenter la consommation d’énergie, provoquer des surcharges et, dans des cas extrêmes, entraîner des pannes récurrentes. En pratique, le problème ne vient pas uniquement d’un variateur trop petit. Le choix sans analyse de la charge réelle, des conditions de démarrage et du mode d’arrêt de l’axe ou de l’entraînement est tout aussi problématique.

Avant l’installation, il convient de vérifier :

• le courant nominal du moteur dans les conditions réelles de fonctionnement,
• la tension d’alimentation du système,
• le type d’application et le profil de charge,
• la fréquence des démarrages et des arrêts,
• la dynamique de régulation requise,
• le besoin de freinage par résistance ou de récupération d’énergie,
• les éventuelles exigences de communication et le retour codeur.

C’est à cette étape que l’on décide généralement si un variateur standard suffit ou si un système d’entraînement plus avancé est nécessaire. Une analyse bien réalisée dès le début réduit les risques de futurs problèmes de maintenance.

Quelles protections et quels éléments d’entrée faut-il prévoir avant le variateur ?

Le raccordement d’un variateur Yaskawa doit commencer par la planification des protections électriques. Leur rôle est de protéger l’appareil, le personnel et l’ensemble du circuit d’alimentation. En pratique, il convient de choisir une protection contre les surintensités appropriée et, lorsque cela est justifié par le projet et les exigences de l’installation, un interrupteur différentiel adapté.

Dans de nombreux systèmes, un contacteur principal est également placé avant le variateur. Il faut cependant se rappeler qu’il ne doit pas servir à la mise en marche et à l’arrêt habituels du moteur. Des coupures fréquentes de l’alimentation principale accélèrent l’usure du circuit de pré-charge des condensateurs à l’intérieur du variateur et peuvent réduire la durée de vie de l’entraînement.

Très souvent, une inductance de ligne en entrée constitue également une bonne solution. Son utilisation permet de limiter l’impact des harmoniques supérieures, améliore la qualité de l’alimentation et protège l’électronique du convertisseur contre les variations brusques du côté du réseau. Dans les usines dotées d’une automatisation poussée, cela a une importance réelle pour la stabilité de l’ensemble du système.

Où installer le convertisseur de fréquence Yaskawa et comment assurer le refroidissement ?

L’installation du convertisseur de fréquence doit tenir compte des conditions environnementales et du flux d’air. Le variateur émet de la chaleur et nécessite le respect de distances de montage appropriées en haut, en bas et sur les côtés. Un montage trop serré entraîne une dégradation du refroidissement, une augmentation de la température des modules de puissance et une réduction de la durabilité des composants.

Lors du choix de l’emplacement de montage, il faut prévoir :

• un flux d’air libre autour de l’appareil,
• un accès de maintenance clair et sûr,
• un acheminement logique des câbles de puissance et de commande,
• la séparation des passages de câbles moteur des câbles de signaux,
• des conditions limitant la poussière, l’humidité et la surchauffe.

C’est particulièrement important dans les armoires de commande où, à côté du variateur, se trouvent également des automates PLC, des modules d’E/S, des alimentations, des terminaux opérateurs HMI et d’autres éléments de l’électronique de commande. Une mauvaise organisation de l’espace peut provoquer des perturbations, des erreurs de communication et un échauffement excessif de l’ensemble du système.

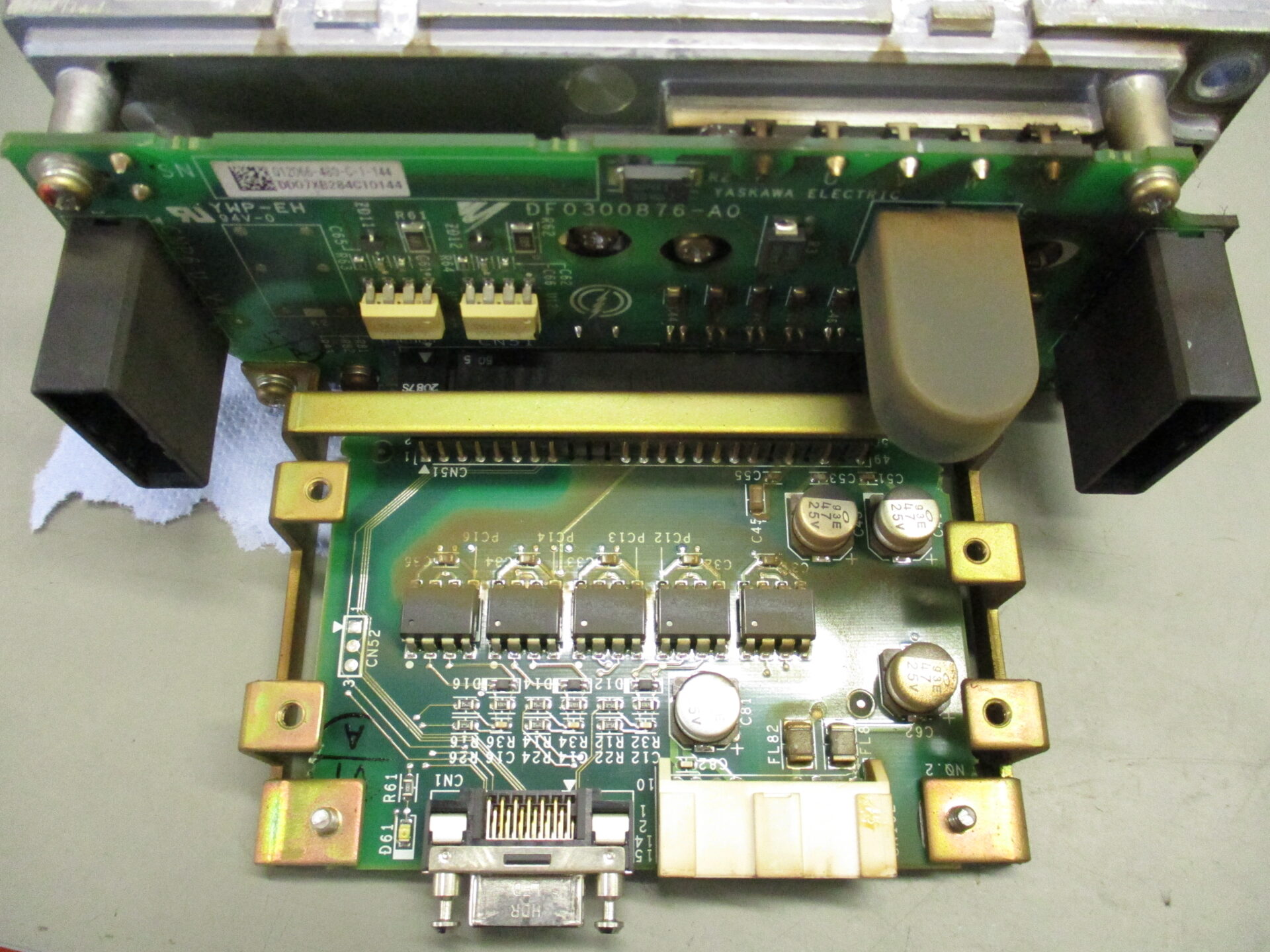

Comment réaliser le raccordement d’un variateur Yaskawa et d’un moteur électrique ?

Après la fixation mécanique de l’appareil, on peut passer au câblage. Le raccordement d’un variateur Yaskawa nécessite le choix de sections de câbles adaptées au courant de fonctionnement maximal. Une section trop faible signifie un échauffement supplémentaire, des chutes de tension et un risque accru de panne.

L’alimentation réseau se connecte aux bornes d’entrée appropriées selon le modèle, tandis que le raccordement du moteur électrique s’effectue en sortie du variateur sur les bornes U, V, W. La mise à la terre correcte de l’ensemble du système est également d’une importance capitale.

Dans la pratique industrielle, la compatibilité électromagnétique est très importante. C’est pourquoi les câbles moteur doivent être blindés, et le blindage doit être correctement mis à la terre. Cela limite l’émission de perturbations et réduit le risque de problèmes avec d’autres appareils dans la machine ou l’armoire, notamment avec les PLC, les codeurs, les capteurs et la communication industrielle.

À ce stade, il convient également de penser à séparer les passages de câbles. Les câbles de puissance ne doivent pas être acheminés avec les câbles de commande et de signaux si l’on veut éviter des lectures instables et des perturbations aléatoires dans le système.

Quand le raccordement d’une résistance de freinage est-il nécessaire ?

Le raccordement d’une résistance de freinage est nécessaire lorsque l’application génère de l’énergie pendant le freinage et que le variateur doit la dissiper en toute sécurité. C’est particulièrement le cas dans les systèmes à forte inertie, lors d’arrêts brusques ou là où l’entraînement passe régulièrement en mode génératrice.

Si l’énergie renvoyée par le moteur n’est pas correctement évacuée, la tension sur le bus DC augmente. En conséquence, le variateur peut signaler des erreurs de surtension, s’arrêter en urgence ou fonctionner de manière instable. Une résistance de freinage bien choisie limite ce risque et permet de dissiper l’excédent d’énergie sous forme de chaleur en toute sécurité.

Il convient de souligner qu’un système standard avec résistance ne renvoie pas l’énergie au réseau. Si l’application nécessite une récupération d’énergie, des solutions conçues pour un fonctionnement régénératif sont nécessaires. C’est pourquoi, dès l’étape de la conception, il faut déterminer s’il s’agit uniquement d’un freinage dynamique ou d’un besoin d’architecture d’entraînement plus avancée.

Si vous n’êtes pas certain qu’une application donnée nécessite une résistance de freinage, il vaut mieux le vérifier avant la mise en service plutôt qu’après les premières alarmes de surtension.

Appelez-nous : +48 717 500 983

Comment raccorder la commande, les signaux analogiques et la communication industrielle ?

La dernière étape est la configuration des circuits de commande. C’est le moment où se décide si le variateur réagira exactement comme la machine et l’opérateur l’attendent. Il faut raccorder correctement les entrées et sorties numériques, les signaux analogiques et l’éventuelle communication réseau.

Si le contrôle de la vitesse s’effectue via un signal analogique, il faut s’assurer que les réglages des entrées correspondent au standard de signal réel, par exemple 0-10 V ou 4-20 mA. Une mauvaise configuration à ce niveau peut provoquer des réactions incorrectes de l’entraînement, une consigne de fréquence instable ou des erreurs de fonctionnement apparemment difficiles à expliquer.

Dans le cas de la communication industrielle, par exemple MEMOBUS ou Modbus, l’adressage et les paramètres de transmission sont importants, mais aussi la terminaison correcte de la ligne. Si le variateur est le dernier appareil du bus, il faut veiller à une terminaison appropriée. C’est un petit détail qui, en pratique, détermine très souvent la stabilité de l’échange de données.

Dans les applications plus exigeantes, on peut également raccorder un codeur pour réaliser un fonctionnement en boucle fermée. Une telle solution améliore le contrôle de la vitesse et de la position, ce qui est important dans les processus nécessitant précision et répétabilité.

Quelles sont les erreurs de montage d’un convertisseur de fréquence qui finissent le plus souvent par une panne ?

Les erreurs d’installation les plus fréquentes et leurs conséquences

La plupart des problèmes ne proviennent pas de la marque de l’appareil elle-même, mais des erreurs commises lors de l’installation. Dans le cas des variateurs Yaskawa, plusieurs scénarios répétitifs sont particulièrement fréquents.

• Choix du variateur uniquement selon la puissance du moteur, sans analyse du courant et de la charge.
• Absence de marge pour les applications dynamiques ou à forte inertie.
• Distances de montage trop faibles et refroidissement insuffisant.
• Mauvais acheminement des câbles et absence de blindage des circuits sensibles.
• Mauvais raccordement de la commande analogique ou numérique.
• Absence de résistance de freinage là où le système régénère régulièrement de l’énergie.
• Utilisation du contacteur principal comme élément de commande quotidienne du moteur.

Les conséquences de telles erreurs sont coûteuses : du fonctionnement instable et des alarmes à l’endommagement de l’électronique de puissance et aux temps d’arrêt de production non planifiés, en passant par la surchauffe du système. Pour le service de maintenance, cela signifie non seulement un problème technique, mais aussi une pression temporelle, des pertes opérationnelles et un risque pour le respect des délais de production.

Que vérifier avant le premier démarrage d’un variateur Yaskawa ?

Avant de mettre sous tension, il est utile de passer par une courte check-list. C’est une étape simple qui permet souvent d’économiser de nombreuses heures de diagnostic.

• Vérifiez la conformité du variateur avec les paramètres du moteur et de l’application.
• Vérifiez la conformité des protections et le mode d’alimentation du système.
• Confirmez le montage mécanique correct et le respect des distances de refroidissement.
• Vérifiez le serrage des bornes et les sections des câbles.
• Vérifiez la mise à la terre correcte et le blindage des câbles.
• Confirmez le sens et la logique des signaux de commande.
• Vérifiez les réglages des entrées analogiques et de la communication.
• Assurez-vous que l’application nécessite une résistance de freinage.
• Effectuez un démarrage d’essai et observez les paramètres de fonctionnement sous charge.

Le démarrage lui-même doit comprendre non seulement une mise en marche à vide, mais aussi un test dans les conditions réelles de fonctionnement. C’est seulement alors que l’on peut évaluer si l’entraînement ne surchauffe pas, ne génère pas d’erreurs et s’il conserve sa stabilité face à la dynamique réelle du processus.

Quand l’installation des variateurs par un service technique est-elle la meilleure solution ?

Dans les applications simples, l’installation peut être réalisée en interne par une équipe de maintenance expérimentée. Il existe cependant des situations où un soutien externe réduit réellement les risques. Cela concerne particulièrement les modernisations de machines anciennes, les applications avec freinage, les systèmes avec codeur, les lignes avec communication industrielle et les systèmes où le coût d’arrêt est élevé.

L’installation de variateurs réalisée avec l’appui du service RGB Elektronika présente un avantage lorsqu’une vérification du choix, une analyse des paramètres moteur, un contrôle du circuit de freinage, une configuration de la communication et des tests de démarrage sont nécessaires en plus de l’installation. Cette approche limite le risque que l’appareil soit certes démarré, mais qu’il ne fonctionne pas de manière stable dans les conditions de production.

Si vous tenez à un démarrage sûr du système, à un temps de mise en œuvre plus court et à un risque d’erreurs réduit, il convient de considérer le service d’installation comme un investissement dans la continuité de fonctionnement de la machine, et non comme un coût supplémentaire.

Installation, réparation, régénération, remplacement ou modernisation – que choisir ?

Dans la pratique industrielle, la décision ne porte pas toujours uniquement sur une nouvelle installation. La question se pose souvent de savoir s’il vaut mieux effectuer un nouveau montage, réparer le variateur existant, régénérer un composant, remplacer l’appareil ou procéder à une modernisation du système.

La réparation a du sens lorsque l’appareil est correctement choisi et que le problème concerne une panne spécifique de l’électronique ou de la section de puissance. La régénération concerne généralement la remise en état de certains éléments d’usure ou de pièces usées. Le remplacement est justifié lorsque l’appareil est définitivement endommagé ou technologiquement inadapté au processus. La modernisation devient la meilleure solution lorsque l’entraînement actuel limite la production, la communication, la sécurité ou les possibilités de maintenance future.

La bonne décision doit découler d’un diagnostic technique et d’une analyse des coûts. Parfois, la réparation permet de relancer rapidement la production, et parfois seul le remplacement ou la modernisation élimine la cause réelle des problèmes.

Si vous planifiez l’installation d’un variateur Yaskawa et que vous souhaitez en même temps vérifier le choix de l’appareil, la conformité du raccordement ou le risque d’erreurs avant le démarrage, consultez l’équipe de RGB Elektronika, qui allie expérience de maintenance et pratique industrielle.

C’est particulièrement important dans un environnement de production où chaque erreur signifie non seulement une panne de l’appareil, mais aussi le coût d’une production perdue, une pression sur le service de maintenance et le risque de prolonger l’arrêt de la machine.

Signalez au service RGB votre souhait d’installation d’un variateur Yaskawa via le formulaire -> signaler une réparation

Appelez-nous : +48 717 500 983

Bibliographie :

• Yaskawa, “GA500 AC Micro Drives for Industrial Applications”, Technical Manual, No. SIEP C71061753B, Yaskawa Electric Corporation, 12.2019, Japon. [En ligne]  https://ga500.yaskawa-perform.de/wp-content/uploads/2019/04/Documentation/GA500_Technical_Manual.pdf [accès : 19.03.2026]
• Yaskawa, “Yaskawa AC Drive GA700 High Performance Type”, Initial Steps, NO. TOEPC710617 17D, Yaskawa Electric Corporation, 12.2016, Japon. [En ligne]. https://yaskawa.co.il/wp-content/uploads/2020/08/TOEP_C710617_17D_GA700_InitSteps_EN.pdf [accès : 19.03.2026]
• Yaskawa, “Yaskawa AC Drive A1000 High Performance Vector Control Drive”, Technical Manual, NO. SIEP C710616 27J <9>-0, Yaskawa Electric Corporation, 03.2022, Japon. [En ligne].
