Types d’échelle et leurs applications dans l’automatisation et l’industrie

Toute règle n’est pas une simple “règle”. Pour les ingénieurs de maintenance et les techniciens qui travaillent avec des machines de précision, le choix de la bonne échelle de mesure a un impact direct sur la précision des processus et la qualité du produit fini. Dans le monde de l’automatisation et de la mécanique de précision, les balances se déclinent en de nombreuses variantes – des modèles d’atelier classiques en acier aux balances optiques avancées montées sur les axes des machines CNC.
Dans cet article, nous examinerons les différents types de balances, leur conception, leur fonction et leurs applications les plus courantes dans un environnement industriel. Si vous vous demandez quel type de balance convient le mieux aux mesures de précision du parallélisme, du jeu et des écarts, vous êtes au bon endroit.

Le technicien mesure à l'aide d'une règle

Principaux types de règles industrielles

  • Règle de mesure – généralement en acier trempé ou en aluminium, utilisée, entre autres, pour vérifier la rectitude et la longueur, souvent comme étalon de longueur.
  • Règle en acier – l’échelle de longueur classique utilisée pour les mesures en atelier. Résistante à la corrosion et aux dommages mécaniques.
  • Règle d’arête – utilisée pour vérifier la rectitude des surfaces ou des réglages de la machine. Souvent utilisée lors du réglage des guides linéaires.
  • Règle triangulaire – utilisée en mécanique de précision et en métrologie. Sa section spéciale offre une plus grande rigidité et une plus grande fiabilité lors du contrôle des angles droits et de l’alignement des composants.
  • Règle de surface – utilisée pour détecter la convexité, la concavité ou les écarts de surface. Elle est couramment utilisée lors de l’inspection finale des pièces finies.
  • Balance magnétique – intégrée avec un capteur de lecture. Utilisée dans les systèmes de mesure pour les machines CNC, les tours ou les grues. Permet de lire la position sans contact avec une grande précision.
  • Règle optique pour machines-outils à commande numérique – un capteur de position avancé utilisé dans les machines à haute résolution. Grâce à son optique, elle permet une mesure très précise et rapide du déplacement de l’axe.
  • Règle d’inspection – utilisée dans les services de contrôle de la qualité. Elle permet de se référer rapidement à une norme et de vérifier la cohérence des dimensions.
  • Règle de précision – outil calibré dont les tolérances sont de l’ordre du micromètre. Elle est utilisée pour les mesures en laboratoire ou pour l’alignement précis des machines.
  • Échelle sinusoïdale – couplée à un micromètre ou à un capteur, elle permet de régler des angles très précis par substitution sinusoïdale. Utilisée principalement dans l’usinage fin et la rectification.

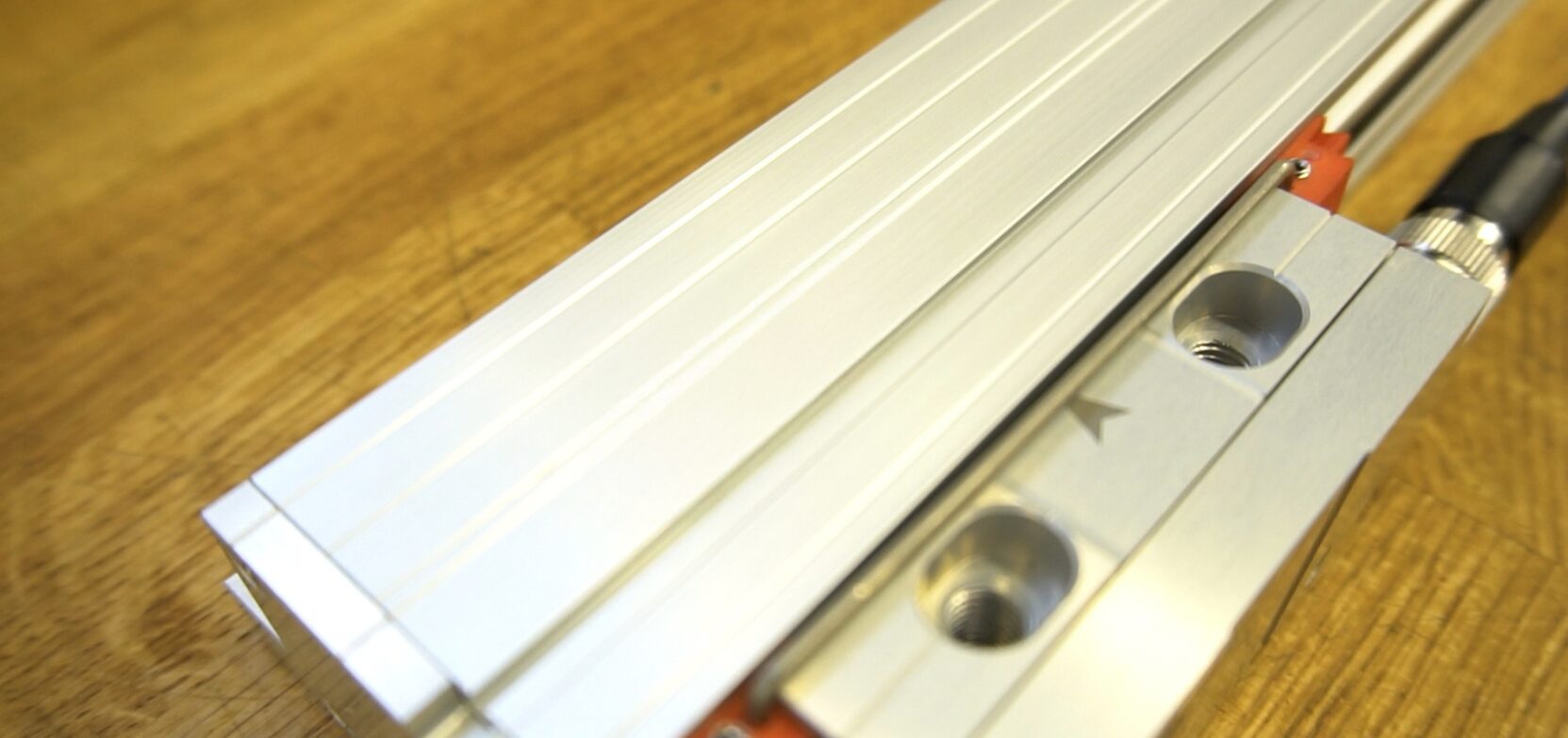

Service de règles de mesure chez RGB Electronics

Comment choisir la bonne règle pour les applications industrielles ?

Spécifiez les exigences de mesure

Demandez-vous si vous avez besoin d’un contrôle linéaire, d’un alignement du guide ou d’une lecture précise du décalage. Pour les mesures manuelles, une bonne règle en acier ou une règle de contrôle suffira. Pour les machines à commande numérique, une échelle optique ou magnétique sera nécessaire.

Tenir compte des conditions environnementales

Dans les zones très poussiéreuses ou en présence de liquides de refroidissement, une échelle magnétique fonctionnera mieux. Si les conditions sont stables et propres, des systèmes de mesure optiques peuvent être utilisés.

Tenez compte de la conception de la machine

Toutes les balances ne peuvent pas être montées sur tous les axes. Le choix est souvent déterminé par l’espace disponible et le mode d’installation du capteur – coulissant ou linéaire.

Vérifier la précision et la répétabilité

Pour les opérations nécessitant des tolérances de l’ordre du micron, une règle de précision ou une règle sinusoïdale conviendra le mieux. Pour le contrôle de la qualité, des échelles de bord ou de surface peuvent être utilisées.

Réparation linéaire chez RGB Electronics

Applications de l’échelle dans la pratique de l’entretien

Dans les services de maintenance, les balances sont utilisées pour un large éventail d’applications, depuis les contrôles quotidiens de la géométrie des tables de fraisage et de l’alignement des têtes de machine jusqu’à la vérification des essais de jeu ou de précision dimensionnelle. Par exemple, une règle optique montée sur une machine-outil à commande numérique peut signaler le moindre défaut d’alignement d’un axe, avant même qu’il n’entraîne un écart de production.
Les règles magnétiques , en revanche, sont idéales pour équiper les machines où il n’est pas possible d’utiliser des composants optiques sensibles. Les services qualité utilisent volontiers des règles d’ inspection et de surface pour comparer rapidement les pièces à usiner avec les normes.
Le choix de la bonne échelle de mesure est un processus souvent sous-estimé. Or, c’est en grande partie ce qui détermine la répétabilité, la précision et l’efficacité des machines. Si c’est le cas, il vaut la peine de s’adresser à des fournisseurs fiables ou de consulter un service tel que RGB Elektronika, qui travaille quotidiennement avec des systèmes de mesure dans des conditions industrielles réelles.

Contactez le service après-vente du RGB pour faire réparer la balance en utilisant le formulaire -> signaler une réparation
