Siemens Sinamics S120 – réparation, reconditionnement et service des variateurs Siemens

Réparation et entretien des convertisseurs de fréquence Siemens Sinamics S120 – que faut-il savoir ?

Sinamics S120 est un système modulaire haute performance de la famille SINAMICS, conçu pour les applications industrielles les plus exigeantes. Avec une plage de puissance allant de 0,55 kW à 5700 kW, la solution convient à la fois aux systèmes servo de précision et aux applications industrielles lourdes.

Les variateurs Siemens S120 sont utilisés lorsque la précision du couple, la stabilité de la vitesse, le positionnement précis et la synchronisation multi-axes sont essentiels. Les applications typiques sont, entre autres, les ascenseurs, les extrudeuses, les servopresses, les machines à commande numérique, les lignes d’emballage et les systèmes de convoyage complexes.

L’architecture modulaire rend le système d’entraînement Siemens Sinamics S120 librement configurable – des applications simples à un axe aux systèmes d’entraînement complexes à plusieurs axes dans un environnement Industrie 4.0.

En même temps, il est important de se rappeler que même des solutions aussi avancées ne sont pas exemptes de défaillances. L’utilisation intensive, les conditions environnementales et le vieillissement des composants font que le service professionnel Siemens Sinamics S120 est crucial pour maintenir la continuité de la production.

Souhaitez-vous signaler une réparation de Siemens Sinamics S120? Appelez-nous !

Appeler : +48 717 500 983

Conception et architecture du système Sinamics S120

Le système Sinamics S120 comprend

• Unité de contrôle Siemens (CU Siemens),
• onduleurs et modules de puissance
• les alimentations linéaires ou régénératives,
• modules de capteurs, codeurs et composants du système Drive-CLiQ.

Les modules de contrôle Siemens les plus courants sont les suivants

• CU-310-2 – dédié aux applications à axe unique,
• CU-320-2 – conçu pour les systèmes multi-axes plus complexes.

Les deux modules offrent des capacités de communication Siemens étendues. Les fonctions standard sont les suivantes

• PROFINET,
• PROFIBUS DP,
• MODBUS TCP,
• USS.

En outre, le CU-320-2 permet la communication via EtherNet/IP, ce qui rend possible l’intégration du système Sinamics S120 dans des environnements d’automatisation hétérogènes.

Le système prend en charge différentes variantes de refroidissement – air et liquide – ce qui permet d’adapter le variateur aux conditions de fonctionnement et à l’espace d’installation disponible.

Les défauts et les symptômes de défaillance les plus courants du Sinamics S120

D’après l’expérience de RGB Electronics en matière de service, les problèmes les plus courants des systèmes Sinamics S120 sont les suivants :

• les surcharges thermiques et les courts-circuits dans le circuit de liaison CC,
• les défaillances du module d’alimentation (défaillances de l’IGBT),
• l’usure du ventilateur et l’inefficacité du refroidissement,
• problèmes du côté du filtre CEM,
• les erreurs du codeur et les connexions Drive-CLiQ,
• perte de communication entre l’unité centrale Siemens et d’autres composants.

Les symptômes typiques de l’échec sont les suivants

• pas de communication avec le CPU / PLC,
• l’arrêt de l’onduleur en charge,
• le fonctionnement irrégulier des axes et les erreurs de positionnement,
• les problèmes de synchronisation dans les systèmes multi-axes,
• Codes d’erreur F3001, F3004, F3011.

Étendue des services pour les onduleurs Siemens Sinamics S120

• Diagnostic
  Analyse précise du système à l’aide des outils de service Siemens, y compris la vérification des journaux d’erreurs, la vérification de la communication Drive-CLiQ, la mesure des tensions et des températures de fonctionnement des modules.
• Réparation et reconstruction des modules
  Remplacement des composants défectueux tels que les IGBT, les optoisolateurs, les condensateurs électrolytiques, les ventilateurs, les cartes de contrôle et les cartes d’encodage.
• Régénération des composants
  Nettoyage, vérification et étalonnage complet de l’équipement – y compris les blocs d’alimentation, les modules de puissance et les contrôleurs CU320-2 ou CU310 – pour rétablir les paramètres d’usine.
• Essais fonctionnels
  Validation des performances de l’appareil dans des conditions simulées, essais sous charge et validation de l’intégration avec les périphériques.
• Modernisation des systèmes
  Mise à jour des logiciels, adaptation des systèmes d’entraînement aux nouvelles exigences de production et intégration des nouveaux protocoles de communication industrielle.

Pourquoi vaut-il la peine d’entretenir le Siemens Sinamics S120 plutôt que de le remplacer ?

Les nouveaux composants du système d’entraînement SINAMICS S120 – tels que les contrôleurs CU320-2 DP/PN, les modules de puissance SMC/SMM ou les codeurs – représentent aujourd’hui un coût d’investissement important. En outre, les délais d’attente pour les pièces d’origine peuvent être longs, ce qui entraîne des arrêts de production. C’est pourquoi de plus en plus d’entreprises optent pour la réparation plutôt que pour le remplacement, et ce à juste titre, car il s’agit d’une solution :

• réduit considérablement les temps d’arrêt des machines,
• réduit les coûts de maintenance du système d’entraînement,
• prolonge la durée de vie de l’équipement pour les années à venir,
• permet d’adapter les entraînements aux conditions de fonctionnement actuelles et aux exigences du processus.

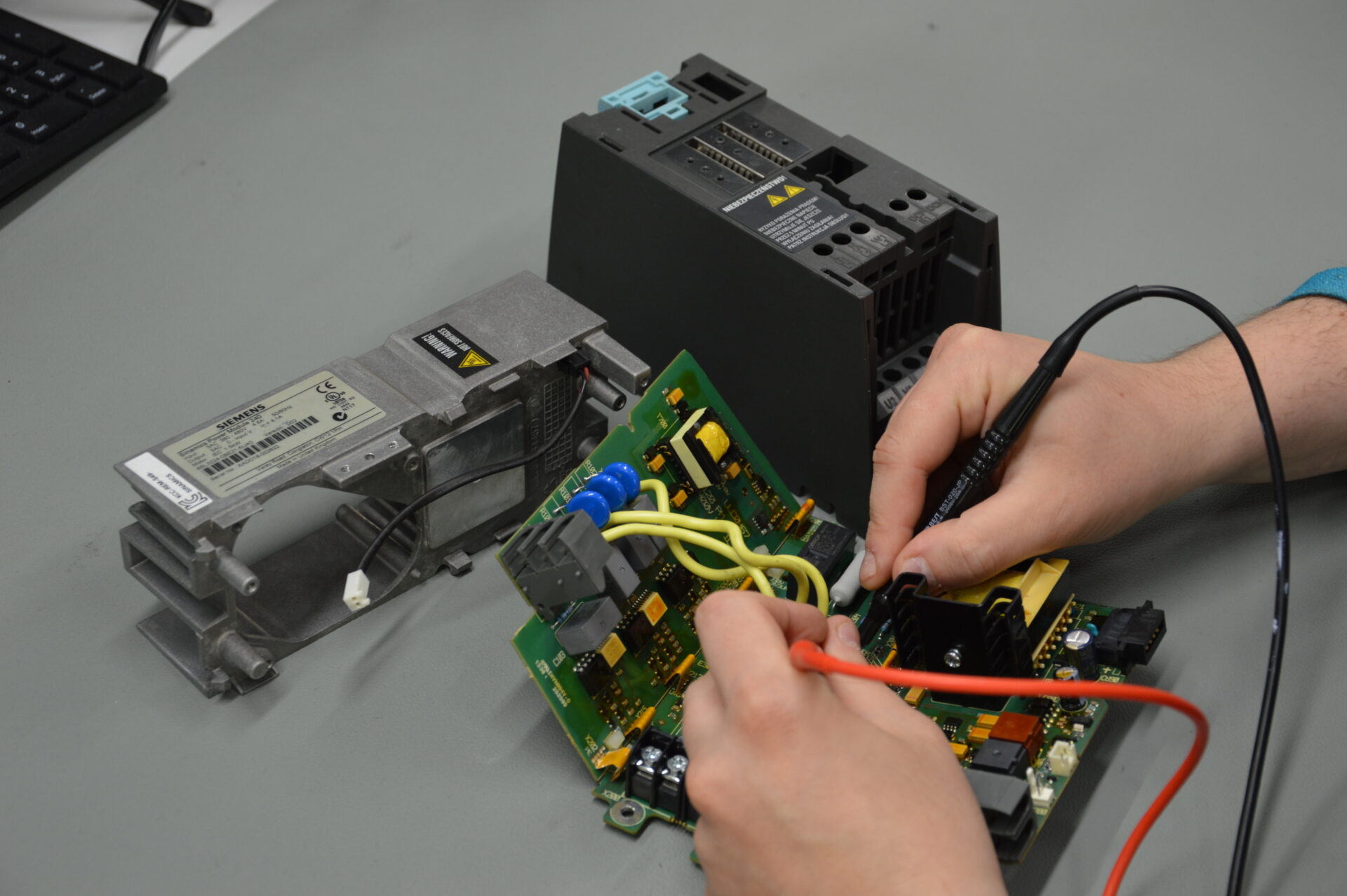

Chez RGB Electronics, nous réparons et testons chaque onduleur Siemens Sinamics S120 dans des conditions qui simulent la charge réelle. Nous utilisons des composants d’origine ou des pièces de rechange de haute qualité, et nous offrons également une assistance au redémarrage et à l’analyse des erreurs du système.

Soumettez votre demande de réparation Siemens Sinamics S120 au service RGB en utilisant le formulaire -> report a repair

Appeler : +48 717 500 983
