Siemens Powerblock 6SL3352-1AE37-5CA1 – SINAMICS power block construction, faults and service

Le Powerblock 6SL3352-1AE37-5CA1 de Siemens est un composant clé des systèmes d’entraînement Siemens Sinamics, responsable de la réalisation du chemin de puissance dans les systèmes de moyenne et haute puissance. Il s’agit d’un bloc de puissance avancé (powerblock) chargé de la commutation de courants importants, du fonctionnement des transistors IGBT et de l’interface sécurisée avec l’électronique de commande du variateur. Cet article a été rédigé à l’intention des ingénieurs, des automaticiens et des personnes chargées de la maintenance qui souhaitent en savoir plus sur ce composant et le faire entretenir par un professionnel.

Dans la pratique industrielle, la défaillance d’un bloc d’alimentation entraîne très souvent l’arrêt complet d’une machine ou d’une ligne de traitement. Par conséquent, une identification correcte basée sur le numéro MLFB et le service Powerblock adéquat sont essentiels pour la fiabilité du système d’entraînement Siemens Sinamics.

Vous souhaitez signaler une réparation de Siemens Powerblock? Appelez-nous !

Appeler : +48 717 500 983

Rôle et conception du bloc d’alimentation Siemens 6SL3352-1AE37-5CA1

Le 6SL3352-1AE37-5CA1 est un bloc d’alimentation d’origine conçu pour les systèmes Siemens Sinamics dotés d’une section de puissance dédiée. Ce composant n’a pas de fonction de contrôle – sa fonction est d’exécuter les commandes générées par la section de contrôle du variateur et de transférer en toute sécurité la puissance au moteur.

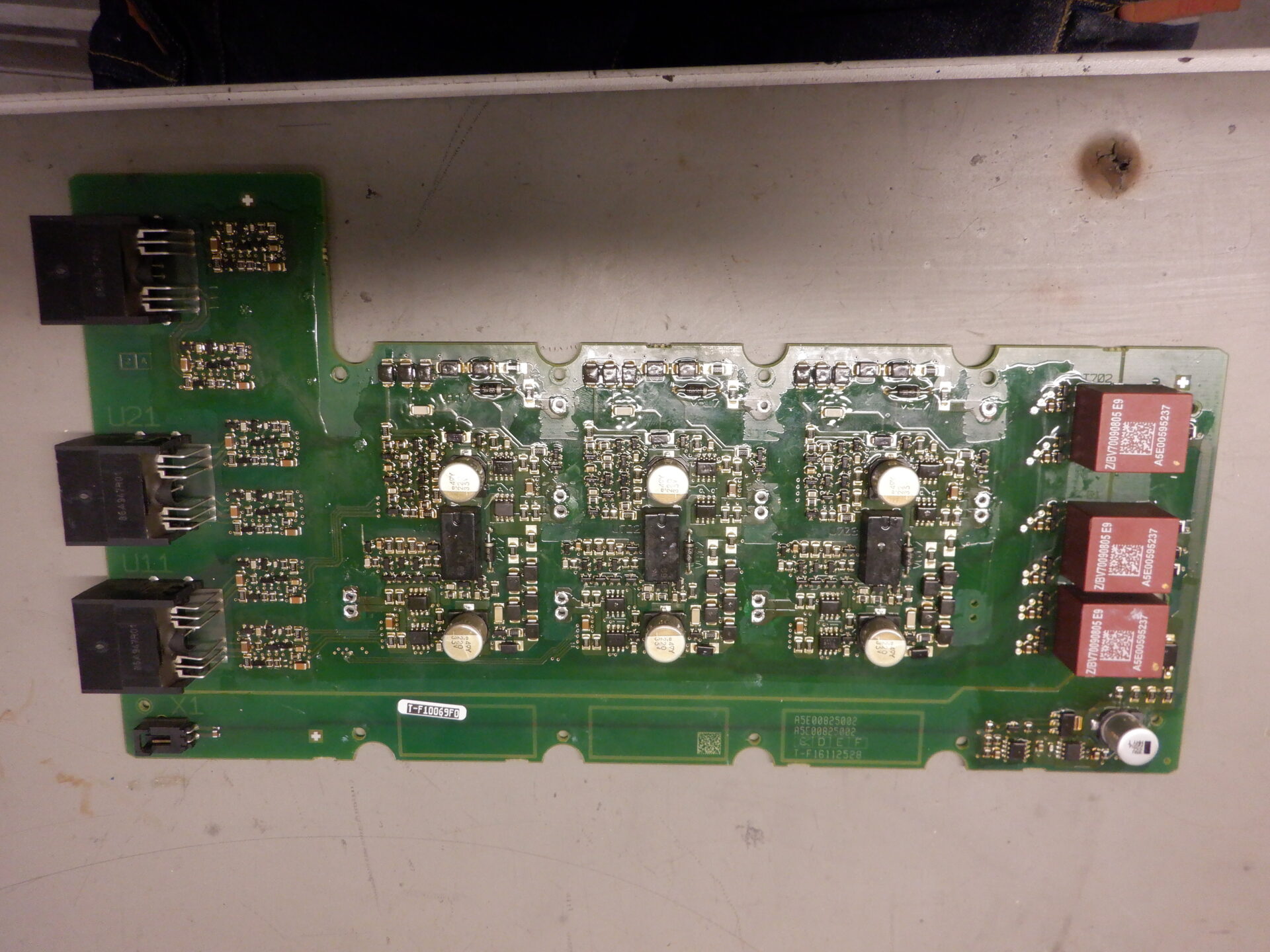

Sur le plan technique, le bloc d’alimentation comprend :

• les transistors IGBT à haute puissance responsables de la commutation de l’énergie,
• circuits de puissance IGBT intégrés avec mesure du courant,
• les capteurs de température et les systèmes de surveillance thermique,
• Connexions du bus CC et sorties du moteur.

La section de puissance est le composant le plus sollicité de l’ensemble du variateur, c’est pourquoi des problèmes tels que la surchauffe de Siemens Sinamics ou un défaut de Siemens Powerblock affectent le plus souvent cette zone.

Powerblock 6SL3352-1AE37-5CA1 :

• Bus DC : 510-750 V DC,
• courant nominal : 745 A.

Interaction avec le système d’entraînement Siemens Sinamics

Dans les systèmes Siemens Sinamics, la partie commande génère les signaux PWM, tandis que le bloc de puissance les exécute physiquement en commutant rapidement les transistors IGBT. Le bloc de puissance est chargé de fournir la tension et le courant appropriés au moteur, en fonction des conditions de fonctionnement actuelles du variateur.

Du point de vue du service, il est important de garder à l’esprit qu’une panne Siemens Sinamics ne signifie pas toujours exclusivement une défaillance du bloc d’alimentation. Très souvent, la cause des dommages secondaires au bloc de puissance est.. :

• un système de refroidissement défectueux ou des dissipateurs thermiques encrassés,
• Tension ou ondulation du bus DC trop élevée,
• surcharge mécanique prolongée du moteur,
• court-circuit ou défaut de mise à la terre du côté du moteur.

Numéro MLFB – base pour une sélection sûre du bloc d’alimentation

Le numéro MLFB (Maschinelles Lesbares Fabrikatebezeichnung) est un identifiant unique pour chaque composant Siemens. Dans le cas des blocs d’alimentation, il joue un rôle clé lors des travaux d’entretien et du remplacement des composants.

Le numéro de la MLFB spécifie, entre autres, ce qui suit :

• les paramètres électriques de l’unité de puissance,
• Une variante de performance spécifique,
• compatibilité avec le système d’entraînement Siemens Sinamics correspondant,
• la mécanique et l’assemblage.

Le bloc de puissance doit toujours être sélectionné dans une configuration 1:1 basée sur le numéro MLFB. Commander des pièces uniquement sur la base du nom commercial ou d’une description générale comporte un risque d’incompatibilité électrique, de problèmes d’assemblage et de dommages graves pour le variateur.

Défauts typiques et service Powerblock 6SL3352-1AE37-5CA1

En raison des conditions de fonctionnement, l’entretien des blocs d’alimentation est l’un des services les plus fréquemment effectués sur les systèmes Siemens Sinamics. Les défauts les plus courants des blocs d’alimentation sont les suivants :

• Siemens Sinamics surchauffe résultant de la dégradation des transistors IGBT,
• les courts-circuits dans les systèmes d’alimentation IGBT,
• les erreurs de surveillance du courant et de la température,
• les dommages causés par des surcharges ou des pannes de refroidissement.

Les symptômes sont généralement des messages d’erreur, l’arrêt du lecteur ou l’impossibilité de démarrer.

Avant de démonter l’unité motrice, il est conseillé d’effectuer quelques diagnostics de base :

• vérifiez la température réelle des dissipateurs thermiques et le fonctionnement des ventilateurs,
• Mesurez la tension du bus CC au ralenti et en charge,
• vérifiez les connexions à vis de la voie d’alimentation,
• exclure les courts-circuits du côté du moteur et du câble du moteur.

Ces mesures réduisent le risque de défaillance de Siemens Powerblock après réparation.

Service express pour Siemens Powerblock chez RGB Electronics

RGB Electronics propose un service complet sur les blocs d’alimentation Siemens, comprenant le diagnostic, la réparation et le test de charge du bloc d’alimentation 6SL3352-1AE37-5CA1. Tous les travaux sont effectués conformément au numéro MLFB et aux paramètres du système.

La réparation du bloc de puissance réduit considérablement les temps d’arrêt, les coûts et préserve la configuration d’origine du système d’entraînement Siemens Sinamics. Grâce à notre expérience dans le domaine des sections de puissance et des transistors IGBT, nous rétablissons toutes les fonctionnalités, même en cas de dommages graves.
