Remplacement et réparation des onduleurs – un guide complet et détaillé pour les techniciens de maintenance
Le remplacement de l’onduleur, la mise à niveau de la chaîne cinématique et la réparation de l’onduleur sont des activités essentielles dans l’industrie et la maintenance. Une panne d’onduleur peut entraîner l’arrêt de toute la production, c’est pourquoi les ingénieurs doivent prendre des décisions techniques rapides et précises. Dans ce guide détaillé, vous trouverez des procédures étape par étape, les erreurs les plus courantes lors du remplacement d’un onduleur, des explications techniques, des exemples pratiques et des réponses à des questions réelles posées par des automaticiens, telles que le coût du remplacement d’un onduleur, la nécessité de signaler le remplacement d’un onduleur et la manière d’effectuer un changement d’ onduleur sans risquer d’autres défaillances.

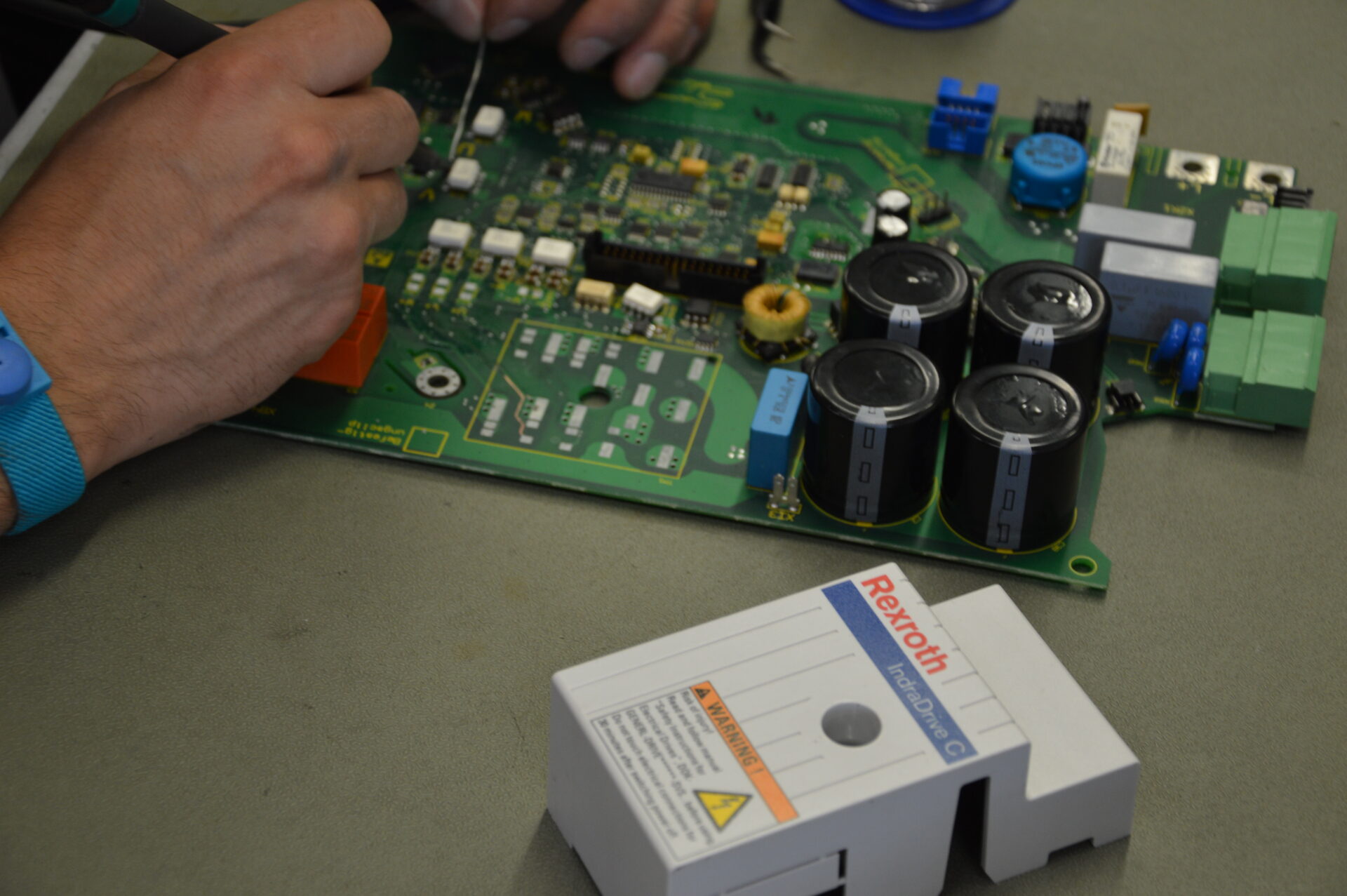

Dans ce guide, nous nous appuyons sur l’expérience de l’équipe de RGB Electronics, qui a réalisé des milliers de diagnostics et de services tels que la réparation d’onduleurs Lenze, la réparation d’ onduleurs Schneider, la réparation d’ onduleurs Omron, la réparation d’ onduleurs Siemens, la réparation d’onduleurs Indramat, la réparation d’ onduleurs Yaskawa et la réparation d’onduleurs Wrocław. Par conséquent, nous présentons des scénarios réels et pratiques pour travailler avec des onduleurs dans diverses industries.
Vous souhaitez signaler une réparation d’onduleur ? Contactez nous !
Contactez nous
Diagnostics étendus avant le remplacement de l’onduleur
Avant de savoir comment remplacer un onduleur, une évaluation technique complète est nécessaire. Dans la pratique, il s’agit d’une étape le plus souvent écourtée par les techniciens, ce qui génère ensuite d’autres pannes.
- Mesure du courant d’ appel du moteur – si le moteur présente un court-circuit entre les enroulements, le nouvel onduleur tombera en panne immédiatement après l’installation.
- Analyse de l’historique des défauts – les onduleurs modernes enregistrent l’historique des surcharges, des surchauffes, des courts-circuits de sortie, des erreurs de codeur ou des ondulations excessives du bus CC.
- Test du câble du moteur – un long câble sans filtre CEM peut endommager les transistors IGBT d’un nouvel appareil.
Comment remplacer un onduleur étape par étape – la procédure complète et élaborée
Vous trouverez ci-dessous une description détaillée de l’assemblage, avec des commentaires techniques supplémentaires utiles pour les applications difficiles.
- 1. marquage de tous les fils
Dans la pratique professionnelle, les techniciens négligent souvent les signaux auxiliaires – par exemple les entrées STO, le retour d’information ou les entrées “FAULT RESET”. C’est une raison fréquente de démarrage incorrect après l’installation. - 2 Vérifiez l’environnement de fonctionnement
L’humidité, les températures élevées, les vibrations et le manque de ventilation réduisent considérablement la durée de vie des onduleurs. Dans de nombreux cas, les réparations des onduleurs sont répétées précisément à cause des mauvaises conditions de fonctionnement. - 3 Démontage de l’ancien appareil
Avant de démonter l’onduleur, prenez une documentation photographique complète. Sur les appareils Schneider ou Yaskawa, les paramètres sont souvent stockés sur un module de mémoire externe. - 4. installation d’un nouveau modèle
Lors du remplacement d’un onduleur par un plus grand, vérifiez :
– la capacité des câbles,
– la protection contre les surintensités,
– la compatibilité des filtres,
– la longueur admissible des câbles du moteur,
– les fréquences de clavetage admissibles. - 5 Paramétrage
Lors de la saisie des paramètres du moteur, faites attention à la résistance du rotor (en contrôle vectoriel), au nombre de pôles et à la puissance nominale. Une mauvaise configuration entraîne souvent une surchauffe de la machine. - 6. essai de charge
Effectuez un essai de démarrage sous différentes charges. Observez les valeurs de courant, la tension DC BUS et la température du dissipateur thermique.
Les erreurs les plus fréquentes lors du remplacement d’un onduleur – version étendue
Vous trouverez ci-dessous une liste des erreurs qui sont le plus souvent à l’origine d’échecs répétés et coûteux. Chaque cas est directement issu de la pratique des services.
- Pas de contrôle de la résistance de freinage
Une résistance trop petite provoque des surcharges du BUS CC. Souvent confondu avec un défaut de l’onduleur. - Raccordement incorrect des signaux STO (Safe Torque Off)
Dans les nouvelles installations, la protection STO empêche le variateur de se mettre en marche malgré un câblage correct. - Longueur inappropriée des câbles du moteur
Un câble trop long provoque des tensions de rebond élevées. Résultat : les transistors IGBT sont endommagés et une nouvelle réparation de l’onduleur est nécessaire. - Omission du blindage du câble
Entraîne des interférences au niveau des entrées numériques de l’automate, l’onduleur réagit de manière aléatoire. - Pas de synchronisation des paramètres lors d’un changement de modèle
Exemple : transfert des paramètres d’un onduleur Siemens vers une autre série sans conversion des rampes ou des courants nominaux. - Changer l’onduleur sans évaluer l’ensemble du système
Un remplacement 1:1 n’est pas toujours correct. Les nouveaux modèles ont des algorithmes de contrôle différents qui peuvent provoquer des oscillations ou des surcharges.
Quand choisir la réparation de l’onduleur et quand opter pour son remplacement ?
La décision dépend du coût, du temps d’arrêt et de l’état de l’application globale. Vous trouverez ci-dessous une analyse détaillée destinée aux concepteurs, aux intégrateurs et aux techniciens UR.
- Quand est-il plus rentable de réparer les onduleurs ?
– lorsqu’un module de puissance est défaillant,
– lorsqu’un nouvel onduleur n’est pas disponible ou que le délai de livraison est long,
– lorsqu’une application nécessite des fonctions spécifiques d’un ancien modèle,
– lorsque des tests ont déjà été effectués et que le moteur et le câblage sont en bon état de fonctionnement. - Quand le remplacement de l’onduleur doit-il être la première option ?
– en cas de surtension et d’endommagement de plusieurs sections de l’électronique,
– lorsque le processeur de contrôle est endommagé,
– lorsque le fabricant a abandonné le modèle et qu’aucune pièce de rechange n’est disponible,
– lorsqu’une mise à niveau permettra d’améliorer l’efficacité énergétique de la ligne de production.
Combien coûte le remplacement d’un onduleur ? Explication complète
Le prix est influencé par de nombreux facteurs techniques qui sont souvent négligés. Parmi les plus importants, citons
- le coût de l’appareil lui-même (plus la puissance est élevée, plus le prix augmente),
- la nécessité de reconfigurer l’automate ou l’IHM,
- le réglage des résistances de freinage, des filtres et des protections,
- le temps nécessaire pour les essais et la documentation complète sur l’état d’avancement des travaux.
Dans la pratique, la question de savoir combien coûte le remplacement d’un onduleur ne peut donc être résolue qu’après une analyse de l’application spécifique.
Est-il nécessaire de signaler le remplacement d’un onduleur ? Clarification pour la production et l’UR
En principe, non. Cependant :
- si l’onduleur fait partie d’une machine CE, la modification peut nécessiter la mise à jour de la documentation,
- dans les installations soumises à des audits de sécurité, toute modification d’un composant de l’entraînement doit être signalée dans les procédures internes,
- si le remplacement modifie le contrôle ou la protection de l’OCT, la notification est obligatoire.
Cas de réparation d’onduleurs par le service RGB Electronics
- Yaskawa – dommages causés par un blindage incorrect
Des fils de signal posés en parallèle avec des fils d’alimentation ont provoqué des redémarrages aléatoires de l’onduleur. L’ensemble de l’installation a dû être amélioré. - Siemens – mauvais paramétrage du contrôle vectoriel
Le moteur s’est échauffé malgré un fonctionnement à vide. La cause en est la mauvaise valeur de la résistance du stator. - Lenze – Défaillance de l’IGBT après une mauvaise connexion de la résistance de freinage
Il s’agit d’une cause typique de dommage qui aboutit à un service de réparation de l’onduleur Lenze. - Schneider – surtension à l’entrée après un échange défectueux
L’employé a interverti les fils de phase et de neutre. Résultat : réparation nécessaire des onduleurs Schneider. - Indramat – communication section failure
Des paramètres de bus mal configurés ont entraîné des erreurs de codage et, en fin de compte, un service de réparation de l’onduleur Indramat.
Réparation ou remplacement de l’onduleur ? Derniers conseils aux ingénieurs
– Si le dommage est local, choisissez la réparation.
– Si les dommages touchent plusieurs sections, le remplacement peut s’avérer moins coûteux.
– Si l’application est critique, remplacez l’onduleur par un nouveau modèle plus efficace.
– Si l’installation est ancienne, envisagez de moderniser l’ensemble du système.
Si vous avez besoin d’une assistance technique, d’un diagnostic, d’une réparation ou du remplacement d’un onduleur, contactez l’équipe de RGB Electronics. Nous proposons des services, des remises à neuf, des tests et une assistance spécialisée complète.
Signalez la réparation de votre onduleur au service RGB en utilisant le formulaire -> signaler une réparation
