Que faire avant de retirer un variateur Yaskawa de l’armoire ou comment remplacer un variateur Yaskawa ?

Avant de retirer le variateur Yaskawa de l’armoire de commande, cinq mesures essentielles doivent être prises : documenter toutes les connexions, sauvegarder les paramètres et la logique, déconnecter l’alimentation électrique en toute sécurité, confirmer l’absence de tension par une mesure et vérifier l’état du moteur et de l’installation. Ce n’est qu’ensuite que le remplacement du variateur ou du convertisseur de fréquence peut être effectué rapidement, en toute sécurité et sans risque que le nouveau variateur hérite d’un problème de l’ancienne unité.

Dans la pratique de la maintenance, c’est la phase de préparation qui détermine si le remplacement d’un variateur Yaskawa se traduira par un démarrage en douceur de l’application ou par des heures de recherche de défauts, de perte de paramètres, de problèmes de communication et d’arrêts supplémentaires de la ligne. Ceci s’applique à la série GA700 ainsi qu’aux anciens variateurs A1000, U1000, J1000 et V1000.

Si vous envisagez de démonter un variateur Yaskawa, cette ressource vous montre étape par étape ce qu’il faut faire avant de démonter le variateur, comment réduire les risques et quand il est préférable de combiner le remplacement avec le diagnostic de l’ensemble de la chaîne cinématique.

Vous prévoyez de retirer votre ancien variateur Yaskawa de l’armoire, mais vous souhaitez éviter les pertes de paramètres et les erreurs lors de la reconnexion ? Faites préparer votre remplacement par les spécialistes des entraînements industriels.

Appeler : +48 717 500 983

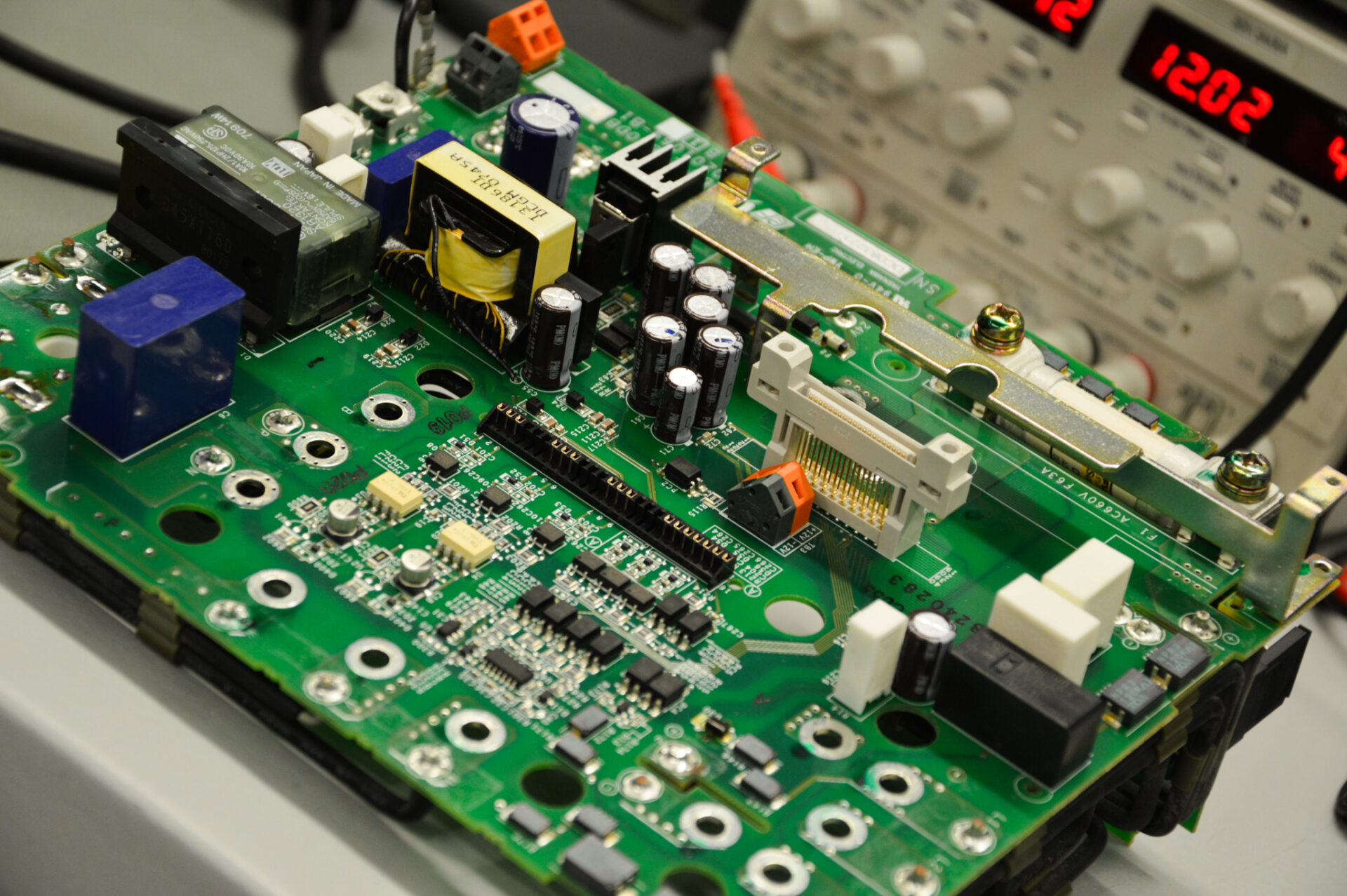

Que faire avant de retirer le variateur Yaskawa de l’armoire de commande ?

Pourquoi le remplacement d’un onduleur Yaskawa nécessite-t-il une préparation et pas seulement un débranchement rapide ?

Le démontage d’un ancien onduleur ne doit pas commencer par le dévissage des fils. Un variateur fait généralement partie d’un système plus vaste dans lequel le moteur, les protections, l’automate, le panneau IHM, les modules d’E/S, les systèmes de communication industrielle et la logique du processus fonctionnent ensemble. Une erreur commise lors de la dépose d’un dispositif peut se traduire par un problème de démarrage pour l’ensemble de la machine.

Du point de vue de l’entreprise, il ne s’agit pas seulement du coût d’un nouveau dispositif. Un remplacement de disque mal planifié a également des conséquences :

• des arrêts de production prolongés,
• risque de perte des paramètres de l’application,
• Mauvaise connexion des câbles d’alimentation ou de commande,
• retour de la même défaillance après le démarrage,
• des coûts supplémentaires pour les travaux d’entretien et la perte de production.

Par conséquent, le remplacement correct du convertisseur de fréquence commence par une préparation technique et non par un démontage mécanique de l’unité.

Comment documenter les connexions avant de démonter l’ancien onduleur ?

La première étape consiste en une documentation photographique et descriptive approfondie. Dans la pratique, il est bon de photographier non seulement les bornes, mais aussi tout le contexte de l’installation. Les problèmes les plus fréquents après le remplacement ne sont pas liés à l’absence d’une photo d’un seul fil, mais à l’absence d’informations sur la façon dont les blindages ont été acheminés, sur la façon dont les fils de communication ont été posés et sur l’endroit où les circuits de contrôle ont été raccordés.

Il vaut la peine de le documenter avant de le démanteler :

• la puissance absorbée et la séquence des phases,
• les câbles du moteur,
• les bornes de contrôle et de signalisation,
• le blindage et la terminaison des câbles,
• les liaisons de transport,
• le marquage des câbles, des ponts et des bandes,
• la plaque signalétique du variateur et du moteur.

Ceci est particulièrement important lorsqu’un ancien onduleur est remplacé et que la documentation de l’armoire ne reflète plus l’état réel de l’installation après des années de modifications.

Comment sauvegarder les paramètres et ce qu’il ne faut pas manquer dans les séries GA700, A1000, U1000, J1000 et V1000 ?

Tout remplacement d’un variateur Yaskawa doit être précédé d’une sécurisation des données du processus. Il ne suffit pas de choisir un nouvel appareil s’il n’est pas possible de reproduire les paramètres de l’application après l’installation. Selon la génération du variateur, la méthode de copie peut varier.

Quand le DriveWizard Industrial est-il utile, et quand le panneau de commande ou l’unité de copie des paramètres sont-ils utiles ?

Dans les séries plus récentes, comme le GA700, il est pratique d’utiliser DriveWizard Industrial et de se connecter via USB. Cela permet de sauvegarder rapidement les paramètres et de mettre de l’ordre dans la documentation avant même que l’appareil ne soit retiré de l’armoire.

Sur les anciens onduleurs des séries A1000, V1000, J1000 et U1000, la sauvegarde peut être effectuée via le panneau de commande ou une unité externe de copie des paramètres. Le choix de la méthode dépend du modèle spécifique, de l’équipement et de la disponibilité des outils de service.

Pourquoi une copie des paramètres ne suffit-elle pas toujours ?

C’est l’un des points les plus fréquemment négligés. Dans certaines applications, le variateur Yaskawa peut être doté d’une logique interne, par exemple dans l’environnement DriveWorksEZ. La sauvegarde standard des paramètres ne comprend pas toujours une telle conception. Cela signifie qu’en cas de remplacement du variateur, les paramètres peuvent être restaurés, sans pour autant rétablir l’intégralité des fonctionnalités de la machine.

C’est pourquoi vous devez vérifier avant le démontage :

• si l’onduleur dispose d’une logique utilisateur supplémentaire,
• s’il peut être lu et écrit,
• si le nouveau lecteur sera en mesure de le gérer,
• si l’application doit recréer la communication avec l’automate, l’IHM ou le système hôte.

Dans la pratique, c’est l’absence de sauvegarde complète qui est parfois à l’origine des délais les plus longs après le remplacement.

Comment puis-je déconnecter l’alimentation électrique en toute sécurité et confirmer qu’il n’y a pas de tension avant de retirer le variateur Yaskawa ?

Une fois la documentation et les sauvegardes effectuées, vous pouvez passer à la déconnexion de l’alimentation électrique. Il n’y a pas de place pour les raccourcis. Après avoir coupé les protections principales, attendez le temps requis par le fabricant, généralement de cinq à quinze minutes, pour permettre aux condensateurs du bus CC de se décharger.

Cependant, il ne suffit pas d’attendre. Avant de toucher les bornes, l’absence de tension doit être confirmée par des mesures. La vérification doit porter à la fois sur l’entrée d’alimentation et sur le circuit de courant continu.

Avant le démontage, vérifiez :

• pas de tension aux bornes L1, L2, L3,
• pas de tension sur le bus DC,
• l’état de la mise à la terre,
• des conditions de travail sûres pour le démonteur.

Cela n’est pas seulement crucial pour la sécurité du personnel. Commencer les travaux trop tôt peut également entraîner des dommages secondaires à l’électronique de commande et aux systèmes d’alimentation.

Dans quel ordre débrancher les fils et que faire des bandes de contrôle ?

Une fois que les mesures confirment l’absence de tension, le démontage proprement dit du convertisseur de fréquence peut commencer. Il est conseillé de suivre une séquence de travail ordonnée. Les câbles d’alimentation et de moteur sont déconnectés en premier, suivis des circuits de commande.

Sur de nombreux modèles Yaskawa, les bandes de contrôle sont détachables. Il s’agit d’un avantage important en termes de service, car il permet de déconnecter l’ensemble de la section de commande sans avoir à dévisser chaque câble individuellement. Cela réduit les temps d’arrêt et le risque de confusion lors du réassemblage.

Deux éléments doivent être pris en compte lors du découplage des signaux :

• protéger les connecteurs contre les décharges électrostatiques,
• protéger les connecteurs et les câbles de la saleté et des dommages mécaniques.

Dans la pratique, un démontage bien mené d’un variateur Yaskawa signifie non seulement retirer l’unité, mais aussi préparer les câbles et les accessoires de manière à ce que l’installation d’un nouveau variateur soit rapide et prévisible.

Pourquoi est-il judicieux de vérifier le moteur et l’installation avant de remplacer un variateur Yaskawa ?

C’est l’une des parties les plus importantes de tout le processus. Si l’ancien variateur est défaillant, il faut déterminer s’il est à l’origine du problème ou s’il est simplement victime d’une autre défaillance. Dans le cas contraire, un nouveau variateur pourrait être utilisé dans la même application défectueuse et tomber rapidement en panne.

À l’arrêt, il est conseillé d’effectuer au moins un diagnostic de base du moteur :

• la mesure de la résistance d’isolement,
• vérification de la continuité du bobinage,
• vérification des câbles du moteur,
• le contrôle des connexions à la terre,
• évaluer si un court-circuit, une surcharge ou une dégradation de l’isolation s’est produit.

Ces diagnostics réduisent le risque que le remplacement de l’onduleur ne résolve que le symptôme et non la véritable cause de la panne. Pour le service de maintenance, c’est la différence essentielle entre une réponse rapide et un remède efficace.

Appeler : +48 717 500 983

Comment planifier le remplacement d’un variateur Yaskawa de manière à ce que le nouveau variateur ne reproduise pas l’ancien problème ?

Que rechercher lors de la sélection d’un nouveau variateur Yaskawa pour une application existante ?

Après un démontage sûr, vient l’étape qui détermine le succès de l’ensemble de la mise en œuvre : le choix d’un nouvel appareil. Même si le modèle semble évident, il ne faut pas se limiter à une comparaison de la puissance et de la tension. Le remplacement du variateur doit également tenir compte des conditions de fonctionnement, de l’espace disponible dans l’armoire, de la méthode de contrôle et de la nature de la charge.

Encombrement, espacement entre les vis et espace dans l’armoire

Les nouvelles séries de Yaskawa sont parfois plus petites que les anciennes. Par exemple, un variateur moderne peut prendre moins de place que l’ancien A1000, mais avoir un espacement des trous de montage différent. Par conséquent, avant l’installation, il est important de vérifier non seulement la taille du boîtier, mais aussi.. :

• l’espacement des vis de montage,
• l’accès aux bornes et aux fils,
• les conditions de refroidissement dans l’armoire,
• la possibilité de respecter les distances d’installation correctes.

Ce sont les petits détails qui déterminent souvent si le remplacement se fera dans les délais prévus.

Service normal ou service intensif ?

Lors de la sélection d’un nouvel onduleur, il convient également de déterminer le mode de fonctionnement réel de l’application. Pour les ventilateurs ou les pompes, une configuration de service normal est souvent suffisante, mais pour les machines à usage intensif telles que les systèmes de convoyage, les concasseurs, les ascenseurs ou les applications à dynamique rapide, un mode de service intensif peut s’avérer nécessaire.

Cela a un impact direct sur le courant de sortie du convertisseur, la capacité de surcharge et la durée de vie de l’ensemble de l’entraînement. Un convertisseur de fréquence mal choisi peut ne fonctionner correctement qu’en apparence et le problème n’apparaîtra que lorsque la charge de production sera complète.

À quoi ressemble une première mise en service en toute sécurité après le remplacement d’un disque ?

Une fois le nouveau dispositif assemblé mécaniquement et le boîtier correctement mis à la terre, la configuration peut être rétablie. À ce stade, ce n’est pas la précipitation mais la séquence qui compte. La sauvegarde doit d’abord être téléchargée, les paramètres de base vérifiés et la compatibilité des signaux de commande contrôlée. Ce n’est qu’ensuite qu’un test de démarrage est effectué.

Une procédure de démarrage correctement menée doit comprendre les éléments suivants

• téléchargement des paramètres et de la logique possible,
• vérifier l’exactitude des connexions d’alimentation, de contrôle et de communication,
• vérification de la direction du moteur,
• vérifier la réponse aux signaux de mise en place et d’arrêt,
• l’autoréglage du moteur, si l’application et le modèle le requièrent,
• le contrôle du fonctionnement sous charge réelle.

Seul un test en conditions de production permet de savoir si un nouvel onduleur a résolu un problème résultant d’un moteur, d’une surcharge, de la qualité de l’énergie ou d’une mauvaise configuration.

Quand est-il judicieux de faire démonter et remplacer un onduleur Yaskawa par un service spécialisé ?

Si l’application est critique pour la production et que le temps d’arrêt est coûteux, il vaut la peine de confier le retrait du variateur Yaskawa et son remplacement à une équipe qui peut combiner plusieurs compétences à la fois : sécurité opérationnelle, sauvegarde des données, diagnostic du moteur, sélection du variateur et mise en service.

Le recours à un service professionnel est le plus judicieux dans les cas suivants :

• la documentation complète sur la garde-robe est manquante,
• il n’est pas certain que la panne n’affecte que l’onduleur,
• Le variateur fonctionne avec un automate, une IHM ou un bus de communication,
• vous devez remettre la machine en marche rapidement,
• il est nécessaire de comparer les options : réparation, remplacement ou amélioration.

Dans de telles situations, un remplacement de convertisseur de fréquence bien effectué ne consiste pas seulement à repositionner la machine. Son objectif est de remettre la machine sur la route de manière stable, de réduire le risque d’autres défaillances et de raccourcir le temps d’immobilisation.

Si vous avez besoin d’aide pour remplacer un variateur Yaskawa, sauvegarder des paramètres sécurisés, diagnostiquer un moteur ou préparer l’installation d’un nouveau variateur, il est judicieux de commencer par une analyse de votre application spécifique et des conditions de fonctionnement de votre machine. C’est le chemin le plus court vers un remplacement effectué une seule fois et correctement.

Demandez un onduleur Yaskawa de remplacement au service RGB en utilisant le formulaire -> signaler une réparation

Appeler : +48 717 500 983

Bibliographie :

• Yaskawa, ‘Yaskawa AC Drive GA700 High Performance Type’, étapes initiales, NO. TOEPC710617 17D, Yaskawa Electric Corporation, 12.2016, Japon.
• Yaskawa, “Yaskawa AC Drive A1000 High Performance Vector Control Drive”, Manuel technique, NO. SIEP C710616 27J <9>-0, Yaskawa Electric Corporation, 03.2022, Japon.
• Yaskawa, “Yaskawa AC Drive V1000 Compact Vector Control Drive”, Manuel technique, NO. SIEP C710606 19D <3>, Yaskawa Electric Corporation, 12.2016, Japon.
• Yaskawa, ‘Yaskawa AC Drive J1000 Compact V/f Control Drive’, Manuel technique, NO. SIEP C710606 32C, Yaskawa Electric Corporation, 03.2014, Japon.
• Yaskawa, “Yaskawa AC Drive U1000 Low Harmonics Regenerative Matrix Converter”, manuel technique, NO. SIEP C710636 03E <4>-0, 05.2023, Japon.
