Onduleur Schneider Electric ATV71 – diagnostic, entretien et problèmes typiques de fonctionnement

L’ATV71(Altivar 71) de Schneider Electric est un convertisseur de fréquence de pointe conçu pour les applications industrielles et de process exigeantes. Au fil des ans, cette série a été reconnue comme l’une des solutions d’entraînement les plus polyvalentes de la gamme Schneider Electric, combinant une large plage de puissance, une régulation précise et un ensemble de protections étendu.

L’onduleur ATV71 était disponible de 0,37 kW(Basic Altivar 71) à 1550 kW(Altivar Plus) et prenait en charge trois plages de tension d’alimentation : 200-240 V CA (monophasé et triphasé), 380-480 V CA et 575-690 V CA (triphasé). Par conséquent, il a été utilisé à la fois dans des applications d’entraînement standard et dans de grandes installations de traitement avec une dynamique de couple élevée.

Schneider Electric a mis fin à la production de la série ATV71 et recommande de passer à des modèles plus récents tels que l ‘Altivar Machine ATV340 et l’Altivar Process ATV900 et ATV930. Les nouvelles séries offrent des capacités de communication améliorées, une meilleure intégration dans les systèmes d’automatisation modernes et une plus grande efficacité énergétique. Dans de nombreux cas, il est possible de continuer à fonctionner en toute sécurité après un entretien professionnel, tandis que dans les projets de développement, le remplacement par un modèle plus récent peut accroître la fiabilité et simplifier la maintenance future.

Vous souhaitez signaler une réparation sur l’ATV71 de Schneider Electric? Appelez-nous !

Appeler : +48 717 500 983

Qu’est-ce qui distingue le convertisseur de fréquence ATV71 ?

Le convertisseur de fréquence ATV71 est proposé :

• précision du contrôle de la vitesse jusqu’à 0,01% de la vitesse nominale en boucle fermée avec encodeur,
• protocoles Modbus et CANopen intégrés,
• extensible avec Ethernet, Profibus, DeviceNet,
• Extensions d’E/S et interfaces de codage,
• l’interface avec les résistances de freinage, les selfs de réseau et de moteur.

Dans la pratique, cela s’est traduit par une flexibilité de configuration dans des applications telles que les extrudeuses, les grues, les lignes de traitement, les machines d’impression ou les systèmes de transport.

Quelles sont les caractéristiques de sécurité de l’ATV71 de Schneider Electric ?

Les variateurs Altivar 71 ont été équipés en usine d’un système de protection complet comprenant

• protection thermique du moteur contre la surchauffe,
• la protection thermique de la section de puissance,
• protection du moteur contre les courts-circuits entre phases,
• Protection contre les surtensions du bus DC,
• détection d’une rupture dans le circuit de contrôle,
• contrôle de la perte de phase en entrée,
• protection contre les surtensions ou les coupures de courant,
• une protection contre le dépassement de la limite de vitesse.

Dans de nombreux cas, l'”erreur d’onduleur” signalée est en fait une réponse d’un système de protection fonctionnant correctement à un problème dans l’installation, par exemple un court-circuit du côté du moteur, un refroidissement inadéquat de l’armoire ou une tension secteur instable.

Diagnostic et entretien de l’onduleur ATV71 – approche technique et pratique

Les problèmes de fonctionnement les plus courants de l’ATV71 de Schneider Electric

Après plusieurs années de fonctionnement, on observe le plus souvent une usure des composants de fonctionnement et une dégradation de la section de puissance. Les symptômes typiques sont les suivants

• les défauts de surintensité pendant le démarrage,
• sous charge,
• un contrôle instable de la vitesse,
• les messages de surchauffe,
• perte de communication avec le système hôte.

Dans les entraînements de forte puissance, l’usure des condensateurs du bus CC est un problème courant. Une augmentation de l’ondulation de la tension provoque un fonctionnement instable et peut entraîner des dommages secondaires sur les modules IGBT. Dans les applications de codage, il est également important de vérifier la qualité du signal de retour et le blindage du câble.

Cela vaut-il la peine de réparer l’ATV71 après la fin de la production ?

Schneider Electric a arrêté la production de la série ATV71 et recommande de passer aux modèles ATV340, ATV900 ou ATV930. Pour les variateurs de petite taille, une mise à niveau est parfois justifiée. Cependant, dans les applications de moyenne et forte puissance, le remplacement implique souvent la reconstruction de l’armoire de commande et la modification de la configuration de la communication.

Dans de nombreux cas, la régénération de la section de puissance, le remplacement des composants consommables et les essais en charge permettent de restaurer la pleine capacité de l’unité pour les années à venir.

Schneider Electric ATV71 service – RGB support Electronics

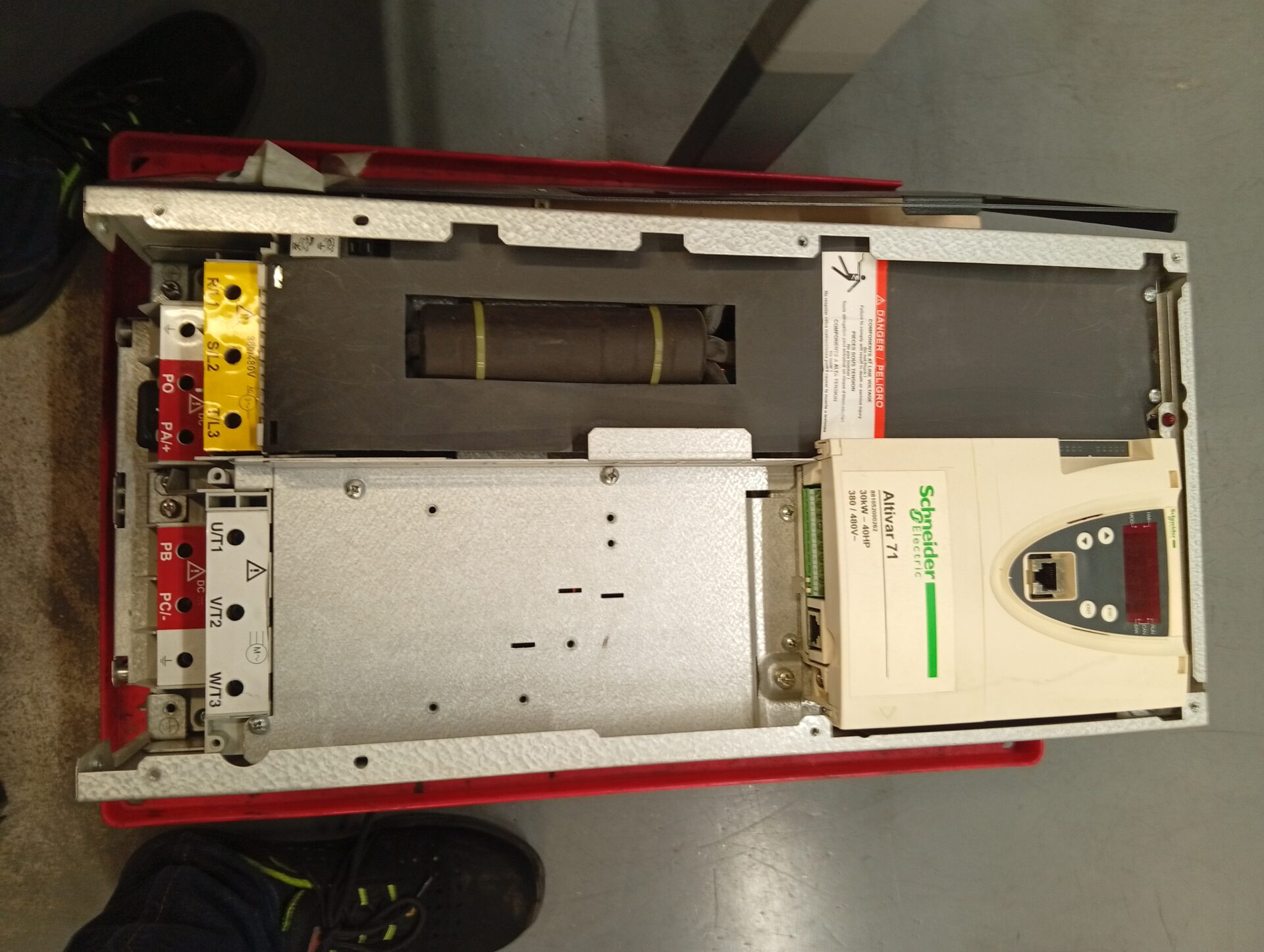

RGB Electronics réalise des diagnostics complets et répare les variateurs ATV71 de Schneider Electric dans toute la gamme de puissance. Chaque variateur ATV71 fait l’objet d’une analyse détaillée des sections de puissance et de contrôle et de tests fonctionnels en conditions de charge.

Si le convertisseur ATV71 de votre installation génère des erreurs, fonctionne de manière instable ou doit être mis à niveau, un diagnostic rapide permet de réduire les temps d’arrêt et d’éviter des dommages secondaires au moteur et à l’installation.

Passer d’un ATV71 à une série plus récente – quand cela se justifie-t-il ?

Schneider Electric a mis fin à la production de la série ATV71 et recommande une mise à niveau vers les modèles ATV340, ATV900 ou ATV930. En pratique, il s’agit de passer à une nouvelle génération de variateurs dotés de capacités de communication accrues, d’une meilleure intégration avec les systèmes Ethernet/IP ou Profinet et de fonctions de sécurité renforcées. La mise à niveau est particulièrement justifiée en cas d’extension de la chaîne de production, de problèmes de disponibilité des pièces détachées ou d’adaptation de l’installation aux normes en vigueur. Dans de nombreux cas, il est possible de faire fonctionner le système existant en toute sécurité après une régénération professionnelle, tandis que dans les projets de développement, le remplacement par un ATV340, un ATV900 ou un ATV930 peut augmenter l’efficacité énergétique et simplifier le service futur.

Soumettez une demande de réparation de l’ATV71 de Schneider Electric ou de mise à niveau de Schneider Electric vers le service RGB en utilisant le formulaire -> signaler une réparation

Appeler : +48 717 500 983
