L’optocoupleur – qu’est-ce que c’est et comment ça marche ?
Un optocoupleur, également appelé opto-isolateur, est un composant électronique qui utilise la lumière pour transmettre un signal entre des circuits ayant des potentiels de tension différents. Il assure ainsi une isolation galvanique, importante dans les systèmes d’automatisation industrielle, les automates programmables ou les convertisseurs de fréquence, entre autres.
L’optocoupleur le plus simple se compose d’une diode électroluminescente (généralement infrarouge) et d’un photodétecteur – par exemple un phototransistor, une photodiode ou un phototristor. Lorsque le courant traverse la diode, celle-ci émet un rayonnement qui tombe directement sur l’élément récepteur et y déclenche une réaction électrique. L’ensemble est généralement enfermé dans un boîtier opaque pour éviter les interférences extérieures.
Un exemple typique est l’optocoupleur PC817, extrêmement populaire dans les circuits simples de séparation des signaux, ainsi que dans les projets amateurs utilisant Arduino.
Vous souhaitez signaler une réparation électronique ? Prenez contact avec nous !
Contactez nous
optocoupleurs – applications en automatisation et en électronique
- Isolation galvanique des signaux – permet d’isoler les signaux de commande basse tension des circuits de puissance tels que les relais ou les triacs.
- Lecture sûre des signaux – utilisée, par exemple, pour lire l’état des limiteurs, des photo-relais ou des capteurs de positionnement.
- Communication dans les systèmes industriels – permet le transfert de données entre modules avec isolation galvanique, par exemple dans les interfaces RS232, RS485 ou CAN.
- Surveillance de l’état des lignes d’E/S dans les automates – permet de détecter les tensions d’entrée sans risquer d’endommager les circuits par des surtensions.
- Protection du microcontrôleur – une application populaire dans les projets d’optocoupleurs Arduino, où la séparation protège l’électronique des pointes de tension.
Les optocoupleurs sont également disponibles dans des versions spécialisées, comme l’optocoupleur à fente, utilisé dans les détecteurs de mouvement, les codeurs et les systèmes de comptage. Grâce à la fente dans le boîtier, il est possible de détecter un flux lumineux intermittent (par exemple d’un disque à impulsions). Ces composants sont utilisés, par exemple, dans les machines d’emballage automatiques et les systèmes de contrôle de position.

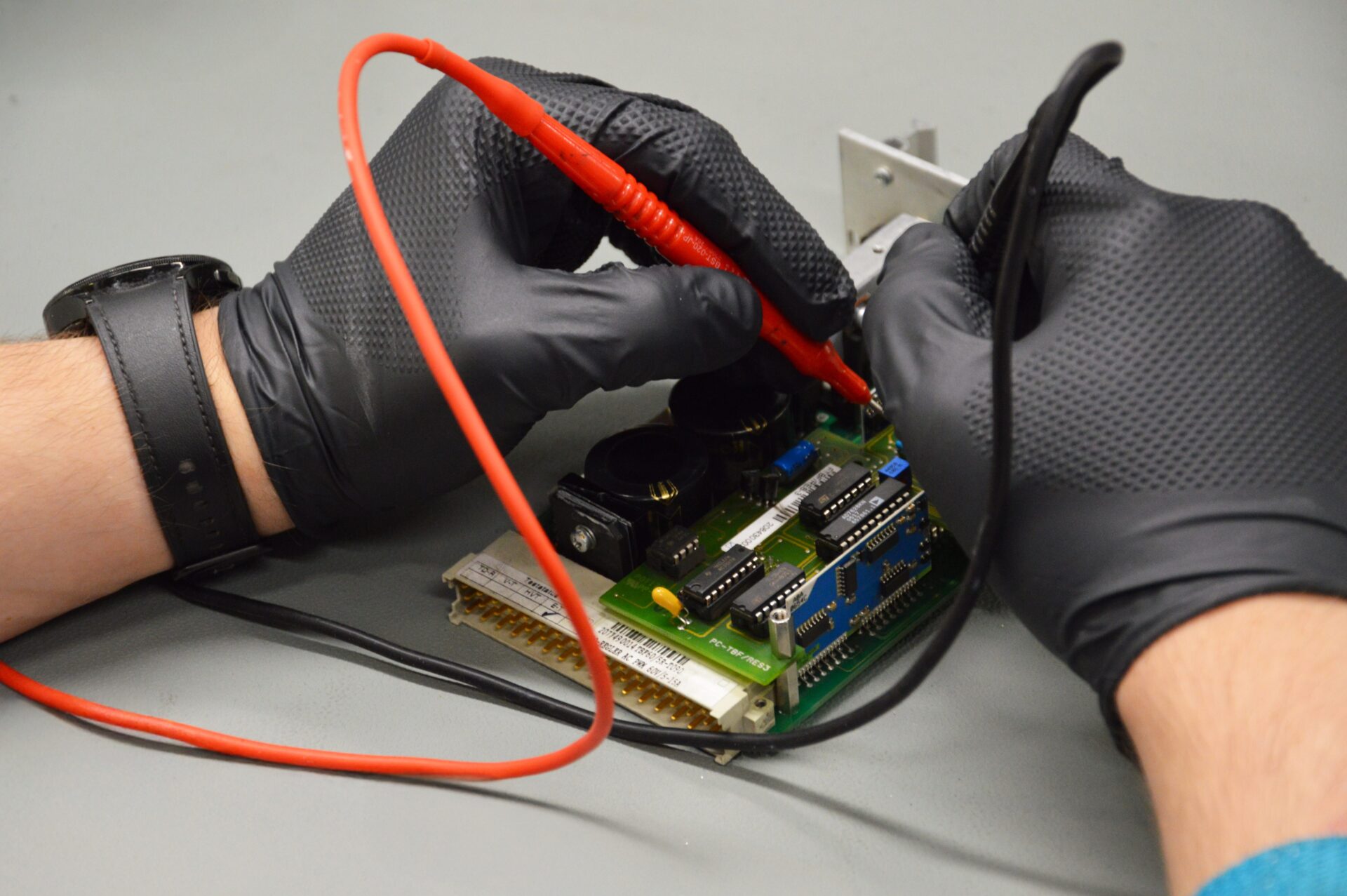

Comment vérifier l’optocoupleur à l’aide d’un appareil de mesure ?
- Test des DEL – réglez le compteur sur la fonction de test des DEL. Appliquez les sondes aux broches d’entrée de l’optocoupleur : positive à l’anode (A), négative à la cathode (K). Si le composant est opérationnel, vous devriez observer une chute de tension d’environ 1,1 V (pour une diode IR).
- Contrôle du phototransistor – connectez le côté entrée de l’optocoupleur à une alimentation (par exemple 5 V avec une résistance de limitation de courant) et le côté sortie (collecteur-émetteur) à un appareil de mesure en mode de mesure de tension continue. Lorsque
le chemin optique est couvert , la tension doit augmenter (pas de conduction). Lorsque la DEL est découverte ou allumée, la tension diminue, ce qui indique que le phototransistor fonctionne. - Test de l’optocoupleur à fente – suit la même procédure, sauf qu’au lieu de couvrir le boîtier, une fine bande de papier ou un élément en plastique doit être inséré dans la fente. La variation de la conduction en fonction de la présence d’un obstacle confirme le bon fonctionnement.
Dans la pratique, on utilise souvent des testeurs de semi-conducteurs ou une simple alimentation de laboratoire avec un interrupteur. Il convient également de vérifier qu’il n’y a pas de court-circuit entre l’entrée et la sortie, car il s’agit de l’un des défauts les plus courants résultant d’une détérioration thermique du boîtier de l’optocoupleur.
L’optocoupleur – caractéristiques et défauts typiques
La plupart des optocoupleurs sont des composants très durables, mais ils peuvent tomber en panne en raison d’une surcharge thermique, d’une surtension ou d’une surcharge de courant prolongée. Du point de vue d’un technicien de maintenance, il est utile de connaître les symptômes les plus courants de leur défaillance :
- Pas de commutation ou de conduction à la sortie – malgré une alimentation LED correcte du côté de l’entrée.
- Court-circuit permanent à la sortie – caractéristique des phototransistors défectueux.
- Pas de conduction à travers la LED – pas de courant de polarisation, ce qui empêche tout le circuit de fonctionner.
- Perte d’isolation du boîtier, généralement due à un échauffement excessif.
Le diagnostic de ces défauts fait partie de la pratique quotidienne des services d’automatisation industrielle.
Chez RGB Electronics, nous réparons des systèmes de contrôle complets – modules E/S, cartes de puissance, onduleurs, API – dans lesquels les optocoupleurs jouent un rôle clé, assurant la séparation des signaux et la sécurité de la communication.
Un optocoupleur bien choisi et efficace détermine souvent la fiabilité de l’ensemble du système d’automatisation.
