L’onduleur Stober FAS4000 s’éteint sous l’effet de la charge ? Voici les causes les plus fréquentes

L’onduleur Stober FAS4000 s’éteint sous l’effet de la charge ? Dans de nombreuses installations de production, il s’agit de l’un des symptômes les plus courants des problèmes de transmission. La panne survient généralement lorsque le couple est augmenté, que l’essieu est accéléré ou que la machine est soumise à une charge mécanique plus élevée. Dans la pratique, nous rencontrons souvent des situations dans lesquelles le convertisseur Stober FAS4000 fonctionne correctement à faible charge, alors qu’en cas de fonctionnement intensif, l’entraînement s’arrête et le processus de production s’interrompt.

Si le Stober FAS4000 s’arrête en charge, la cause peut être une surcharge du système d’entraînement, une mauvaise configuration des paramètres, une surchauffe de l’onduleur ou un endommagement des composants de puissance. Dans de nombreux cas, le problème n’est pas dû à un défaut spécifique, mais à une combinaison de plusieurs facteurs – de la sélection incorrecte de la résistance de freinage à l’usure des composants électroniques. Vous trouverez ci-dessous les principales caractéristiques techniques et les causes les plus courantes des problèmes rencontrés par les techniciens de maintenance sur les onduleurs FAS4000.

Vous souhaitez signaler une réparation sur un onduleur Stober FAS4000? Appelez-nous !

Appeler : +48 717 500 983

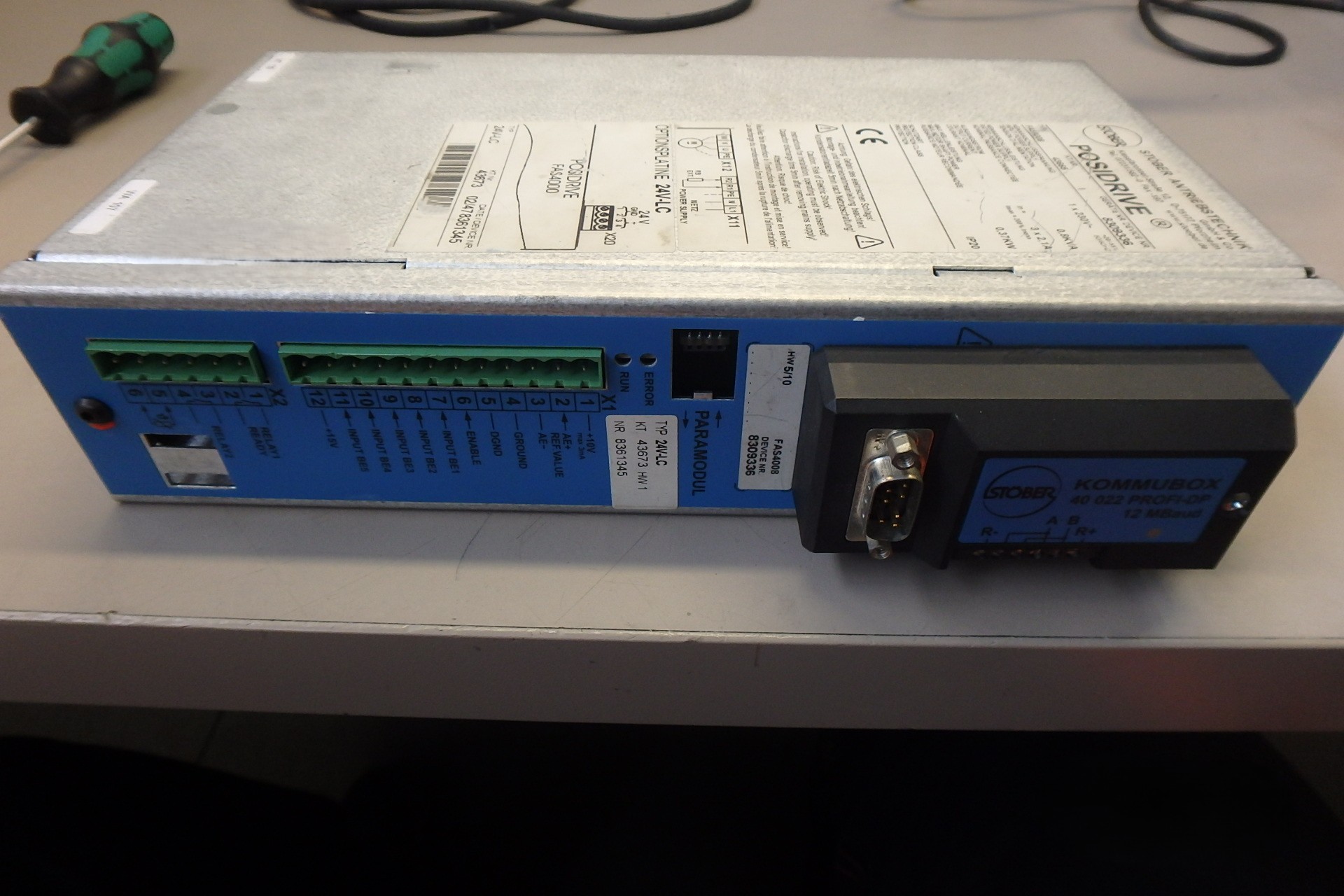

Onduleur Stober FAS4000 – construction, paramètres et possibilités de l’onduleur POSIDRIVE FAS4000

Les convertisseurs de fréquence POSIDRIVE FAS4000 de Stober sont capables d’alimenter des moteurs électriques d’une puissance allant de 0,37 kW (0,5 hP) à 3 kW (4 hP). Ils conviennent donc à une large gamme d’applications industrielles telles que les machines d’emballage, les systèmes de transport, les applications CNC ou les systèmes de contrôle des mouvements.

L’alimentation électrique des variateurs de cette série peut être assurée de deux manières : 230 V CA monophasé pour les modèles FAS4008 et FAS4016 ou 400 V CA triphasé pour les modèles FAS4009-FAS4050. Cela permet d’adapter l’unité à différentes configurations d’installation électrique.

Les variateurs peuvent fonctionner selon trois modes de contrôle : contrôle vectoriel avec codeur, contrôle vectoriel sans codeur et contrôle scalaire. Le convertisseur de fréquence Stober FAS4000 peut ainsi être utilisé dans des applications nécessitant un contrôle précis de la position et du couple, ainsi que dans des systèmes plus simples de contrôle de la vitesse du moteur.

Les variateurs de cette série ont une conception compacte de type “livre”. Cette conception permet de monter plusieurs unités directement l’une à côté de l’autre dans l’armoire de commande, ce qui permet d’économiser de l’espace dans les installations multi-axes.

En termes de communication, le FAS4000 de Stober prend en charge les protocoles industriels courants tels que CANopen et EtherCAT. Cela permet aux onduleurs d’être facilement intégrés dans des systèmes PLC et des systèmes avancés de contrôle de mouvement.

Le variateur est également équipé d’un capteur de température de moteur PTC intégré qui surveille la température des enroulements du moteur et protège le variateur contre la surchauffe.

Tous les modèles de la série FAS4000 sont équipés d’un filtre secteur intégré pour éliminer les interférences électromagnétiques. La valeur typique de la puissance absorbée est d’environ 30-100 W, ce qui signifie une consommation d’énergie relativement faible pendant le fonctionnement.

Le fabricant recommande l’utilisation de résistances de freinage externes adaptées au modèle de variateur spécifique. Le choix correct de la résistance est crucial, en particulier dans les applications à mouvement élevé où l’énergie générée pendant le freinage doit être efficacement dissipée.

Les variateurs de cette série peuvent fonctionner à des températures comprises entre 0 et +45°C. Dans la pratique industrielle, il est toutefois très important de veiller à ce que l’armoire de commande soit correctement ventilée, car une température ambiante trop élevée peut entraîner des arrêts de sécurité du variateur.

L’onduleur Stober FAS4000 s’arrête sous l’effet de la charge – causes les plus fréquentes et diagnostic

Si le variateur Stober FAS4000 s’arrête lorsque la charge du moteur augmente, il convient d’analyser les paramètres du variateur et l’état mécanique de la machine. Dans la pratique, les raisons les plus courantes de ce comportement du variateur sont les suivantes.

Les causes les plus fréquentes de l’arrêt de l’onduleur Stober FAS4000 en charge

• une surcharge du système d’entraînement ou un couple de démarrage excessif de la machine
• Le temps de rampe d’accélération est trop court, ce qui entraîne une surcharge de l’onduleur.
• Résistance de freinage mal sélectionnée
• surchauffe de l’onduleur dans l’armoire de commande
• défaillance des transistors IGBT ou des éléments du circuit CC
• endommagement du moteur ou des câbles du moteur

Chacun de ces facteurs peut entraîner le déclenchement des dispositifs de sécurité du variateur et l’arrêt du fonctionnement de la machine.

Surcharge de l’entraînement mécanique

Une cause très fréquente d’arrêt du variateur est la surcharge du système mécanique. Dans de nombreuses machines, le couple nécessaire au démarrage est nettement plus élevé que le couple en régime permanent. Si les paramètres de contrôle ne sont pas réglés correctement, le variateur FAS4000 peut détecter une surcharge et arrêter le variateur.

Dans de telles situations, il convient de vérifier l’état des boîtes de vitesses, des roulements et des composants de la transmission. Les composants mécaniques usés ou endommagés augmentent la résistance au mouvement et le couple nécessaire au démarrage de la machine.

Problèmes de résistance de freinage

Dans les applications hautement dynamiques, la résistance de freinage joue un rôle très important. Si ses paramètres sont mal choisis, l’énergie générée lors du freinage n’est pas correctement dissipée.

En conséquence, la tension dans le circuit CC augmente, ce qui peut entraîner l’arrêt du variateur ou l’apparition d’alarmes de tension intermédiaire. Dans de nombreuses applications industrielles, il s’agit de l’une des causes les plus courantes d’arrêt du variateur pendant le freinage.

Surchauffe de l’onduleur dans l’armoire de commande

Les variateurs installés dans les armoires électriques sont particulièrement sujets à la surchauffe. Si la température ambiante dépasse les valeurs admissibles, le variateur peut s’arrêter pour protéger les composants de puissance. Les causes les plus courantes de surchauffe des variateurs sont les suivantes :

• Dissipateurs thermiques et ventilateurs de refroidissement encrassés
• assemblage trop dense d’onduleurs dans l’armoire de commande
• une ventilation ou une climatisation inadéquate de l’armoire

L’entretien régulier et la surveillance de la température de l’armoire de commande peuvent réduire considérablement le risque d’arrêt.

Défaillance de l’électronique de puissance de l’onduleur

Si le Stober FAS4000 s’arrête immédiatement lorsque la charge augmente, il est possible que les modules de puissance soient endommagés. Cela concerne le plus souvent les transistors IGBT, les condensateurs dans le circuit DC ou les circuits de contrôle de la grille des transistors.

Les symptômes typiques indiquant une détérioration de l’électronique du variateur sont des arrêts pendant l’accélération du moteur, un fonctionnement instable du moteur, des chutes de couple et un décrochage du variateur lors de légères augmentations de la charge.

Comment effectuer un diagnostic sur l’onduleur Stober FAS4000

Dans de nombreux cas, les techniciens de maintenance peuvent effectuer des diagnostics de base directement sur le site de production.

• vérification des paramètres du moteur stockés dans le variateur
• contrôle de la température de l’onduleur et de l’armoire de commande
• vérification de la résistance de freinage et des connexions électriques
• mesures de l’isolation des moteurs et des câbles de moteur

Ces mesures permettent souvent de déterminer rapidement la cause du problème et de réduire les temps d’arrêt de la production.

Réparation de l’onduleur Stober FAS4000 et service d’entraînement professionnel

Si le diagnostic indique que l’électronique est endommagée, la réparation professionnelle de l’onduleur Stober FAS4000 est la meilleure solution. Des laboratoires spécialisés effectuent des tests sur les modules de puissance, des analyses des circuits de courant continu et des tests de fonctionnement en charge.

Il est ainsi possible de déterminer rapidement la cause de la défaillance et de réparer efficacement le Stober FAS4000. Dans de nombreux cas, le reconditionnement de l’entraînement est beaucoup plus rentable que l’achat d’une nouvelle unité, en particulier pour les machines industrielles plus anciennes.

Support technique pour les utilisateurs d’onduleurs Stober FAS4000

Si un onduleur Stober FAS4000 de votre installation s’arrête sous l’effet de la charge, il vaut la peine de consulter les spécialistes du diagnostic de l’électronique industrielle. Une analyse professionnelle peut réduire les temps d’arrêt de la production, augmenter la fiabilité de la machine et optimiser les performances du système d’entraînement.

Correctement entretenu, le Stober FAS4000 peut redonner à l’entraînement ses pleines performances et prolonger sa durée de vie dans les applications industrielles exigeantes.
