L’ATV61 de Schneider Electric s’arrête sous l’effet de la charge ? Découvrez quel peut être le problème

L’ATV61 de Schneider Electric s’arrête sous charge – c’est l’une des situations les plus fréquemment signalées dans les applications industrielles utilisant des variateurs de vitesse. En pratique, cela signifie que le variateur ATV61 fonctionne correctement à faible charge ou au démarrage, mais que lorsque la demande de couple augmente, le variateur s’arrête ou se met en alarme.

Dans de nombreuses installations industrielles, un tel symptôme peut entraîner l’arrêt de pompes, de ventilateurs ou de systèmes de traitement entiers. Par conséquent, le diagnostic correct du variateur ATV61 de Schneider Electric est crucial pour maintenir le fonctionnement continu de l’installation.

Vous souhaitez signaler une réparation Schneider Electric ATV61? Appelez-nous !

Appeler : +48 717 500 983 Acheter

Schneider Electric ATV61 – Application, paramètres et fonctions du convertisseur de fréquence Altivar 61

Les Altivar 61 (ATV61) de Schneider Electric sont des variateurs de fréquence conçus pour contrôler les moteurs asynchrones dans les applications de gestion des flux de fluides. Cette série est principalement destinée aux pompes, aux ventilateurs et aux systèmes de chauffage, de ventilation et de climatisation où l’efficacité énergétique et la stabilité du contrôle sont essentielles.

Les onduleurs ATV61 étaient disponibles dans une large gamme de puissance allant de 0,75 kW à 2 400 kW.

L’équipement a été utilisé, entre autres, dans les domaines suivants

• les systèmes de pompage (réseaux d’eau, stations de pompage, installations industrielles)
• contrôle de la vitesse du ventilateur
• systèmes de climatisation et de ventilation
• installations de traitement nécessitant un contrôle du débit

L’utilisation d’onduleurs Altivar 61 a permis une réduction significative de la consommation d’électricité, ce qui s’est directement traduit par une réduction des coûts d’exploitation.

La série ATV61 offre des fonctions de contrôle étendues, notamment :

• contrôleurs PID intégrés
• compteurs d’énergie et de temps
• fonctions de veille et de réveil automatiques
• réglages prédéfinis de la vitesse du moteur
• Limitation adaptative du courant en fonction de la vitesse

Ces fonctions ont permis d’optimiser le fonctionnement de l’installation et de minimiser les pertes d’énergie en cas de charges variables.

Les variateurs ATV61 étaient disponibles en plusieurs variantes de tension :

• 200-240 V
• 380-415 V
• 380-480 V
• 500 V
• 500-600 V
• 500-690 V
• 690 V

Les versions alimentées en 200-240 V CA dans une configuration triphasée peuvent également être utilisées avec une alimentation monophasée pour des moteurs de 0,37 kW à 5,5 kW, sous réserve d’un déclassement approprié.

Les onduleurs prennent en charge les protocoles à partir de l’usine :

• Modbus
• CANopen

L’Altivar 61 se distingue par son approche intuitive. L’utilisateur disposait d’un terminal graphique pour une utilisation rapide et facile du variateur, d’un menu Simply Start pour une performance maximale du moteur et du logiciel SoMove pour une configuration et un diagnostic avancés.

L’intégration dans les systèmes d’automatisation peut être étendue par des modules de communication supplémentaires pour permettre l’interfaçage avec les réseaux industriels Ethernet, Profibus ou DeviceNet, entre autres. La série Altivar 61 est donc facile à mettre en œuvre dans les systèmes de contrôle existants et les installations industrielles étendues.

Schneider Electric ATV61 s’arrête en charge – causes, diagnostic et solutions possibles

Si un onduleur Schneider Electric fonctionne correctement à faible charge mais s’arrête pendant le fonctionnement normal de l’installation, la cause est le plus souvent l’un des problèmes techniques courants.

L’onduleur ATV61 s’arrête sous charge en raison d’une surcharge du système

• blocage de la roue de la pompe
• contamination du système hydraulique
• trop de résistance à l’écoulement
• choix incorrect de la puissance du moteur

L’ATV61 de Schneider Electric s’arrête sous charge en raison de problèmes d’alimentation électrique

• Chutes de tension d’alimentation
• Asymétrie de tension entre les phases
• des contacteurs ou des connexions électriques défectueux
• une section trop petite des conduites d’alimentation

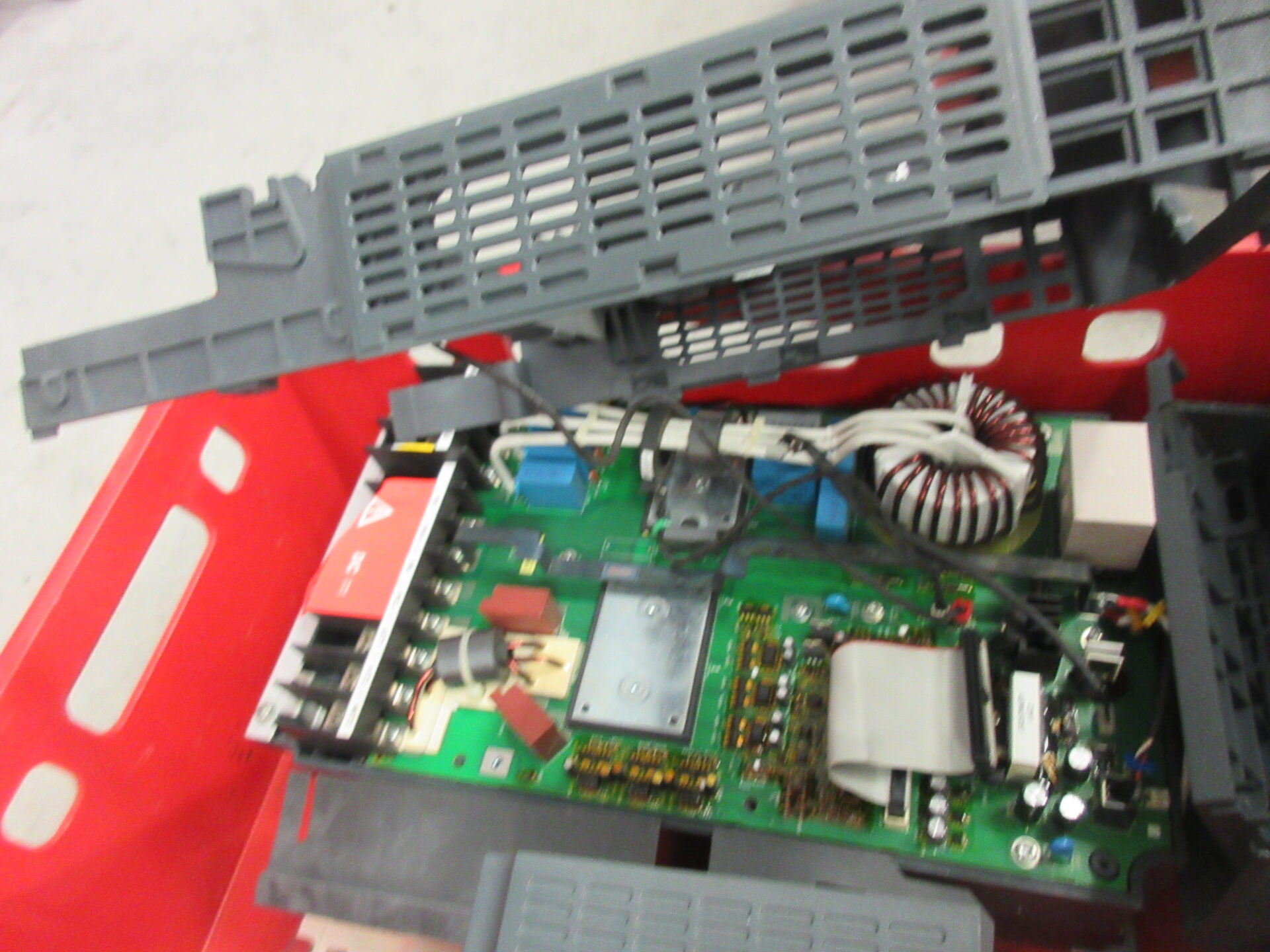

Défaillance du module de puissance de l’onduleur Schneider Electric ATV61

• défaillance des transistors IGBT
• consommation de condensateurs dans le circuit CC
• problèmes avec la section du redresseur
• la défaillance des systèmes de mesure actuels

Mauvaise configuration des paramètres dans le convertisseur de fréquence ATV61

• puissance du moteur incorrecte
• rampe d’accélération trop courte
• Mauvaise configuration du régulateur PID
• limitation de courant incorrecte

Symptômes de défaillance de l’onduleur ATV61 – Quels sont les signaux à surveiller ?

Les symptômes de défaillance du variateur ATV61 peuvent apparaître progressivement et sont souvent la première indication que le système d’entraînement ou le variateur lui-même nécessite un diagnostic. L’un des problèmes les plus fréquemment signalés est l’arrêt de l’ATV61 de Schneider Electric sous charge, alors que le variateur fonctionne correctement au démarrage ou à vitesse réduite. Dans de nombreuses installations, les utilisateurs constatent également que le variateur ATV61 s’arrête après quelques minutes de fonctionnement, ce qui peut indiquer un problème de refroidissement de l’unité, une surcharge de l’installation ou une configuration incorrecte des paramètres de fonctionnement. Il est également fréquent que l’onduleur ATV61 génère une alarme de surcharge, même si le moteur n’est pas bloqué mécaniquement. Dans certains cas, l ‘onduleur Schneider Electric se réinitialise en cours de fonctionnement, ce qui peut être lié à une alimentation électrique instable, à des perturbations du réseau ou à un problème au niveau de l’électronique de commande. Une autre indication d’une défaillance possible est que le variateur ATV61 n’atteint pas la vitesse moteur définie, ce qui peut indiquer une surcharge du système d’entraînement, des paramètres moteur incorrects ou un module de puissance endommagé. Dans les installations industrielles, il arrive également que le variateur provoque un fonctionnement instable du moteur, qui se manifeste par des fluctuations de vitesse ou des pulsations de couple. En outre, il convient de noter les cas où le variateur Schneider Electric chauffe excessivement, ce qui peut indiquer des problèmes de ventilation de l’armoire de commande, des dissipateurs thermiques encrassés ou une surcharge du système d’entraînement.

Comment effectuer un diagnostic étape par étape sur un onduleur ATV61 ?

• vérification de la tension d’alimentation de l’onduleur
• analyse en temps réel des performances du moteur
• contrôle de la température des modules de puissance
• vérification des paramètres de configuration dans le logiciel SoMove
• mesure de la résistance d’isolement du moteur

Les modèles d’onduleurs Schneider Electric ATV61 les plus courants

• ATV61HD11N4
• ATV61HD15N4
• ATV61HD18N4
• ATV61HD22N4
• ATV61HD30N4
• ATV61HD37N4
• ATV61HD45N4
• ATV61HD55N4
• ATV61HD75N4
• ATV61HD90N4
• ATV61HC11N4
• ATV61HC13N4
• ATV61HC16N4
• ATV61HC22N4
• ATV61HC25N4
• ATV61HC31N4
• ATV61HC40N4
• ATV61HC50N4
• ATV61HC63N4
• ATV61HC80N4

Diagnostic et réparation des onduleurs Schneider Electric ATV61

Si l’onduleur ATV61 s’arrête sous charge malgré des paramètres d’installation corrects, la cause probable est une défaillance de la section de puissance ou de l’électronique de contrôle.

Les spécialistes de RGB Electronics réalisent des diagnostics complets sur des appareils tels que le Schneider Electric ATV61, en analysant l’électronique de commande, la section de puissance et les performances de l’entraînement sous charge.

Dans de nombreux cas, la remise à neuf d’un onduleur est beaucoup plus rapide et plus rentable que l’achat d’un nouvel appareil.
