Erreurs de l’onduleur Stober FDS4000 – ce qu’elles signifient et quand vous devez réparer l’onduleur

Les erreurs dans le variateur Stober FDS4000 sont l’une des causes les plus fréquentes d’arrêt des machines équipées de variateurs de la série POSIDRIVE. Dans de nombreuses installations industrielles, le variateur Stober FDS4000 est responsable de la stabilité du contrôle de la vitesse et du couple du moteur, de sorte que l’apparition d’un message de diagnostic peut indiquer soit un problème d’installation mineur, soit une défaillance plus grave nécessitant une intervention de service.

Dans la pratique de la maintenance, une compréhension rapide de la signification des défauts des variateurs Stober FDS4000 peut réduire les temps d’arrêt des machines et éviter des pannes coûteuses. Dans de nombreux cas, le problème peut être résolu en analysant les paramètres de fonctionnement du variateur, le système électrique ou la charge du moteur. Cependant, il arrive que la réparation professionnelle du variateur Stober FDS4000 par un service spécialisé Stober FDS4000 soit nécessaire.

Vous souhaitez signaler une demande de réparation pour un onduleur Stober FDS4000? Appelez-nous !

Appeler : +48 717 500 983

Défauts de l’onduleur Stober FDS4000 – construction et paramètres de l’onduleur POSIDRIVE

Le système d’entraînement Stober FDS4000 est largement utilisé dans les applications industrielles nécessitant un contrôle précis de la vitesse et un couple stable. Cette série est conçue pour fonctionner dans des environnements industriels exigeants et dans des applications de transport, d’emballage ou de manutention.

Le convertisseur de fréquence POSIDRIVE FDS 4000 de Stober permet d’alimenter des moteurs électriques de 0,37 kW à 22 kW. La série de ces convertisseurs est divisée en trois groupes :

• Groupe 1 – 0,37 kW – 1,5 kW (FBS 4003 – FDS 4024)
• Groupe 2 – 2,2 kW – 5,5 kW (FDS 4040 – FDS 4085)
• Groupe 3 – 7,5 kW – 22 kW (FDS 4110 – FDS 4300)

Les onduleurs de ce groupe peuvent être alimentés de deux manières : en monophasé à 230 V CA ou en triphasé à 400 V CA. Les variantes monophasées sont les modèles FBS 4003 et FBS 4013 avec des puissances de 0,37 kW et 0,75 kW. Les versions triphasées couvrent la plage de puissance de 0,75 kW à 22 kW, ce qui permet de les utiliser dans une large gamme d’applications industrielles.

La série POSIDRIVE se distingue par son contrôle vectoriel avancé. Cela permet au convertisseur de fréquence Stober FDS4000 de générer un couple élevé même à faible vitesse de rotation du moteur, ce qui est extrêmement important dans les systèmes de convoyage, les lignes de production et les machines d’emballage.

Les onduleurs sont également équipés d’un module de freinage (chopper) qui, lorsqu’il est connecté à une résistance externe, permet de dissiper efficacement l’énergie lors du freinage du moteur. Cette solution est particulièrement utile dans les applications à forte dynamique.

La conception comprend également un filtre de ligne intégré pour éliminer les interférences électromagnétiques générées pendant le fonctionnement du variateur. La longueur maximale autorisée du câble blindé entre le variateur et le moteur est de 50 mètres. Pour les distances plus longues, une self moteur est nécessaire pour limiter les surtensions et protéger l’électronique du variateur.

Les pertes de puissance de cette série d’entraînements vont de 36 W à 550 W, tandis que la température de fonctionnement admissible de l’appareil se situe entre 0 et +45 degrés Celsius. Le panneau de commande à affichage numérique permet de paramétrer rapidement le variateur et de diagnostiquer les défauts en temps réel. En outre, il est possible de copier les jeux de paramètres entre les unités, ce qui accélère considérablement la mise en service des installations en série.

Les erreurs les plus courantes de l’onduleur FDS4000 et leurs causes dans les installations industrielles

Grâce à de nombreuses années de fonctionnement du variateur, le FDS4000 peut signaler diverses alarmes de diagnostic. Dans la pratique, les erreurs les plus courantes sont liées à une surcharge du moteur, à des problèmes d’alimentation, à une surchauffe du module de puissance ou à une configuration incorrecte des paramètres de contrôle.

En cas d’alarme, la première étape consiste à analyser l’installation du variateur. Vérifiez la tension d’alimentation, la température de fonctionnement de l’unité, la charge du moteur et les paramètres de contrôle enregistrés dans la mémoire du variateur. Très souvent, la cause de l’erreur n’est pas l’électronique du variateur elle-même, mais les conditions de fonctionnement de l’ensemble du système d’entraînement.

Les problèmes suivants sont particulièrement fréquents dans la pratique industrielle :

• surcharge du moteur ou du variateur
• Tension du circuit DC trop élevée
• tension d’alimentation trop faible
• surchauffe de l’onduleur ou du module de puissance
• Problèmes de résistance de freinage
• erreurs de communication ou de contrôle du moteur

Les surcharges se produisent le plus souvent dans les applications de transport ou dans les machines à forte dynamique. Dans ces cas, il convient de vérifier les rampes d’accélération et de décélération et les paramètres de limitation du courant du moteur.

Une deuxième cause fréquente d’alarme est la surchauffe de l’onduleur. Cela peut être dû à une ventilation insuffisante de l’armoire de commande, à la présence de saletés sur les dissipateurs thermiques ou au fonctionnement de l’unité à une température supérieure à la plage admissible.

Lorsque vous avez besoin d’une réparation pour votre onduleur Stober FDS4000

Toutes les erreurs ne signifient pas que l’onduleur est défectueux. Toutefois, si des alarmes se produisent régulièrement, si l’appareil ne démarre pas ou s’arrête immédiatement après le démarrage, cela peut indiquer un défaut dans les composants électroniques. Dans ce cas, une réparation professionnelle de l’onduleur Stober FDS4000 s’impose.

Les défaillances matérielles les plus courantes sont l’endommagement des modules d’alimentation, l’usure des condensateurs dans le circuit CC et les défaillances du circuit d’alimentation de l’électronique de commande. Ces problèmes ont tendance à se produire dans les équipements qui ont fonctionné pendant de nombreuses années à des températures élevées ou dans des environnements poussiéreux.

Les défauts peuvent se manifester, entre autres, par l’absence de réponse du variateur à la commande de démarrage, l’arrêt du variateur sous charge ou l’apparition d’un fonctionnement instable du moteur.

Diagnostic et entretien du Stober FDS4000 dans la pratique de la maintenance

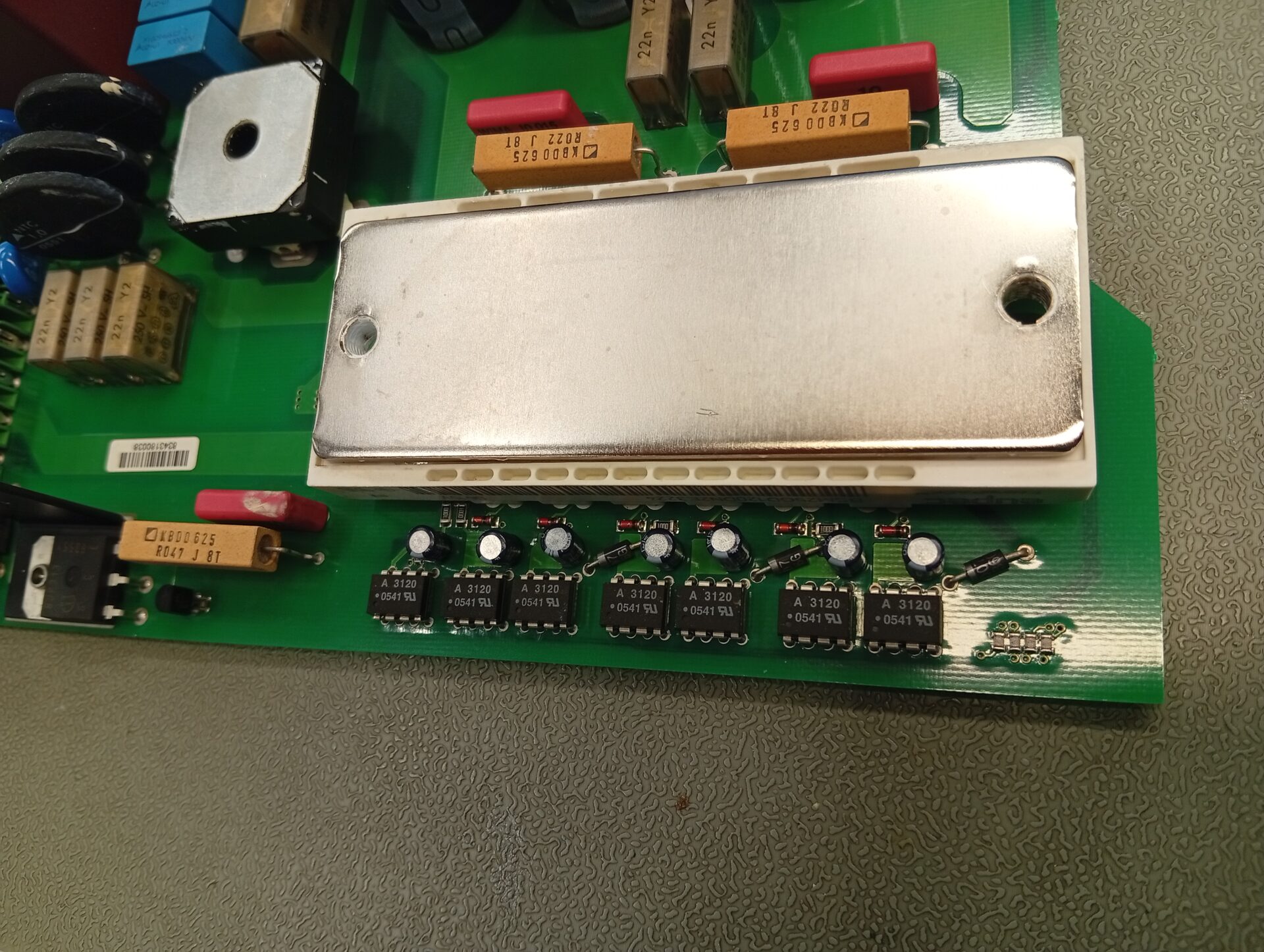

Le service professionnel Stober FDS4000 comprend un diagnostic détaillé de l’électronique de puissance et des systèmes de contrôle. Les modules IGBT, les condensateurs de liaison DC, les commandes de grille de transistor et l’électronique de puissance sont notamment contrôlés lors des tests.

Dans de nombreux cas, il est possible de remettre en état les composants défectueux et d’effectuer des essais de charge pour confirmer le bon fonctionnement de l’unité après réparation.

Pour les services de maintenance, il est essentiel de diagnostiquer rapidement le problème. L ‘onduleur Stober FDS4000 fonctionne souvent à des points critiques des lignes de production, de sorte que sa défaillance peut entraîner l’arrêt de l’ensemble du processus.

Un contrôle régulier de l’installation, la vérification des paramètres de contrôle et la surveillance de la température de fonctionnement permettent de prolonger sensiblement la durée de vie d’un équipement tel que le Stober FDS4000. Toutefois, en cas d’alarmes récurrentes ou de fonctionnement instable de l’entraînement, il vaut la peine de faire appel à un spécialiste et de faire diagnostiquer ou réparer le variateur Stober FDS4000 dans un centre de service spécialisé.
