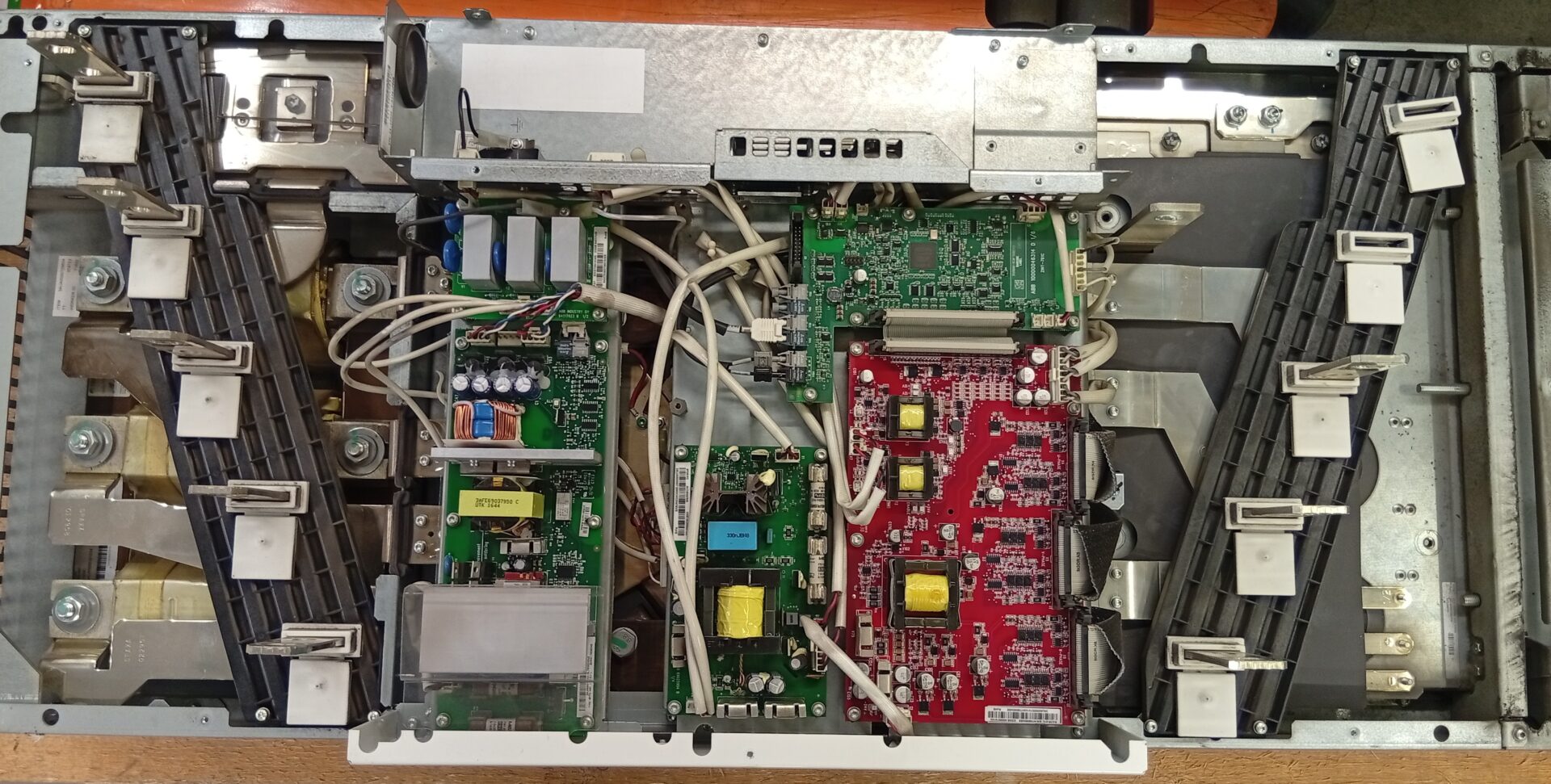

Comment installer l’onduleur ABB ACS880 ? – Guide de démarrage rapide de l’onduleur

L’installation correcte d’un variateur ABB ACS880 implique une préparation sûre du site, un choix correct des câbles et des protections, une connexion correcte de l’alimentation et du moteur, un blindage et une mise à la terre soignés, puis une vérification de l’installation avant la première mise en service. Dans la pratique, c’est la qualité de l’installation et du raccordement qui détermine en grande partie si un variateur ABB fonctionnera de manière stable, sans interférences CEM, sans erreurs et sans défaillances prématurées.

Avec la série ACS880 d’ABB, il ne s’agit pas seulement de mettre l’unité en service. Il est tout aussi important de réduire les risques d’endommagement de l’électronique de puissance, les problèmes de roulements de moteur, les erreurs de communication, le fonctionnement instable du variateur et les temps d’arrêt coûteux. C’est pourquoi l ‘installation d’un convertisseur de fréquence ABB doit être considérée comme un processus technique et non comme un simple câblage.

Si des irrégularités surviennent lors de l’installation, de la mise en service ou de l’exploitation ultérieure, il est utile de combiner les activités de mise en service avec le diagnostic, l’entretien, la réparation, la remise en état ou la modernisation du système d’entraînement. Dans de nombreuses usines, c’est cette approche qui permet de raccourcir le délai de stabilisation du fonctionnement et de réduire le risque de récurrence du problème.

Vous prévoyez d’installer ou de connecter un ABB ACS880 et vous souhaitez réduire le risque d’erreurs dès le départ ? Prenez contact avec nous. Nous pouvons vous aider à diagnostiquer, mettre en service, entretenir et évaluer l’état du variateur et de l’ensemble du système d’entraînement.

Appeler : +48 717 500 983

A quoi ressemble une installation correcte, étape par étape, d’un onduleur ABB ACS880 ?

Qui peut effectuer l’installation d’un onduleur ABB et par où commencer ?

L’installation de l’onduleur ABB ACS880 doit être effectuée par du personnel qualifié en électricité, dans le respect des normes de sécurité en vigueur. Avant de commencer les travaux mécaniques et électriques, l’alimentation électrique doit être déconnectée et protégée contre toute mise en marche accidentelle.

Il s’agit d’un point critique, non seulement du point de vue de la santé et de la sécurité. Les erreurs commises lors de la mise en service peuvent endommager le variateur ABB, mettre en danger le personnel et fausser l’évaluation de l’état de l’installation. Si l’appareil a un historique de fonctionnement inconnu, s’il vient d’être démonté ou s’il a été stocké pendant une longue période, il vaut la peine d’envisager une inspection et un diagnostic avant la mise en service.

Comment préparer le site pour le montage de l’onduleur ACS880 ?

L’installation correcte de l ‘ACS880 commence par une évaluation du site d’installation. Le mur doit être fait d’un matériau incombustible et avoir une capacité de charge adéquate, en particulier pour les appareils les plus grands et les plus lourds. Le sol sous l’appareil doit également être incombustible afin de réduire le risque d’incendie en cas d’urgence.

Il faut également prévoir un espace libre suffisant autour de l’onduleur. Cela est nécessaire pour deux raisons :

• pour que l’air de refroidissement circule correctement,
• pour un accès pratique et sûr aux services.

L’onduleur doit être monté verticalement, sauf si une autre orientation est autorisée par le fabricant pour une configuration particulière. Il ne faut pas supposer qu’une orientation quelconque du boîtier soit sans danger pour le refroidissement et la durabilité de l’électronique de puissance.

Dans la pratique, c’est l’insuffisance de l’espace de ventilation, l’installation dans la mauvaise zone ou l’installation sur une surface inadaptée qui sont souvent à l’origine de la surchauffe, de la réduction de la durée de vie des composants et des appels de service qui s’ensuivent.

Comment choisir les fils et la protection avant de connecter l’ABB ACS880 ?

Avant de raccorder l’onduleur ABB ACS880, il faut planifier l’installation électrique. Le choix des câbles ne doit pas se baser uniquement sur la capacité de transport du courant. Les éléments suivants doivent également être pris en compte :

• température ambiante,
• les chutes de tension,
• la longueur des chemins de câbles,
• exigences en matière de compatibilité électromagnétique,
• la protection des roulements du moteur et la limitation des courants vagabonds.

Pour la série ABB ACS880, le fabricant exige l’utilisation de câbles blindés symétriques. Cela s’applique particulièrement aux câbles de moteur, dont le blindage doit maintenir une conductivité élevée sur une large gamme de fréquences. Ceci est important car un blindage inadéquat entraîne très souvent des émissions d’interférences, des problèmes avec les équipements voisins et parfois une charge excessive du moteur.

Si la section du conducteur de protection PE dans le blindage est trop faible, il faut utiliser un conducteur de protection supplémentaire séparé. En amont du convertisseur, il faut prévoir un sectionneur avec verrouillage en position ouverte et une protection contre les courts-circuits choisie de manière appropriée, par exemple des fusibles ou un disjoncteur à maximum de courant.

C’est une étape qui ne mérite pas d’être simplifiée. Un mauvais câblage et une mauvaise protection peuvent non seulement provoquer des erreurs de démarrage, mais aussi accélérer l’usure du variateur, du moteur, des filtres et des actionneurs de l’ensemble du système d’entraînement.

Que faut-il préparer avant l’arrivée du service à l’usine ?

Une demande bien préparée réduit le temps de diagnostic et augmente les chances d’une action efficace lors de la première visite. Le service d’entretien n’a pas besoin de préparer une analyse complète, mais quelques éléments d’information améliorent considérablement le déplacement du service.

Avant que le service n’arrive, il est bon de se préparer :

• description des symptômes et du moment où le problème se produit,
• des photographies des plaques signalétiques des équipements,
• les codes d’erreur, les alarmes et les messages provenant de l’IHM ou du variateur,
• si la défaillance est permanente ou si elle se produit périodiquement,
• l’accès à la documentation ou aux schémas électriques, s’ils sont disponibles,
• des informations sur les activités déjà réalisées par l’établissement,
• les données relatives à l’importance de la machine pour le processus et la pression temporelle associée aux temps d’arrêt.

Plus la notification est précise, plus il est possible de planifier efficacement le voyage, d’adapter les compétences des techniciens et de préparer le site. Ceci est particulièrement important dans le cas de systèmes d’entraînement complexes et de machines de production de grande taille.

Comment connecter un onduleur ABB ACS880 à l’alimentation et au moteur ?

Lors de l’assemblage des câbles d’alimentation, les couvercles correspondants doivent être retirés et les câbles doivent être acheminés à travers les œillets situés dans le fond de l’armoire. Le raccordement de l’ABB ACS880 lui-même doit être effectué conformément à la documentation et au marquage des bornes.

Où brancher l’alimentation et la sortie du moteur ?

Dans un schéma typique, les fils d’alimentation sont connectés aux bornes L1, L2, L3 et les fils du moteur aux bornes T1/U, T2/V, T3/W. Il n’y a pas de place pour une opération schématique à ce stade. Il est nécessaire de vérifier la compatibilité des connexions avec la documentation de la variante spécifique du variateur, de l’accessoire et du moteur.

Dans les installations industrielles, il convient également de vérifier que le variateur ABB mis en service fonctionne avec le moteur, l’équipement et le système principal appropriés. Les erreurs commises à ce stade entraînent souvent des échecs de démarrage, des alarmes, des surcharges ou un mauvais fonctionnement des axes, des pompes, des ventilateurs, des convoyeurs ou des machines de traitement.

Comment réaliser correctement le blindage et la mise à la terre ?

Un élément clé est la mise à la terre correcte du blindage du câble du moteur à l’entrée du variateur et à la boîte à bornes du moteur. À cette fin, les solutions fournies par le fabricant, y compris les pinces de mise à la terre, sont utilisées. De cette manière, les émissions d’interférences radio et les phénomènes de courant vagabond peuvent être réduits plus efficacement.

Il convient d’éviter les sections de blindage longues et torsadées. Une telle conception augmente considérablement l’impédance de la connexion à des fréquences élevées, ce qui affaiblit l’efficacité de la protection CEM. Dans la pratique, une erreur d’installation apparemment mineure peut par la suite générer des problèmes de fonctionnement très difficiles à détecter.

Comment acheminer les câbles de commande pour réduire les interférences avec les onduleurs ABB ?

L‘installation de l’onduleur ne s’arrête pas aux câbles d’alimentation. Les câbles de commande doivent être acheminés séparément des câbles d’alimentation et de moteur afin de réduire le couplage électromagnétique. Les signaux analogiques et numériques doivent être acheminés de préférence à l’aide de câbles blindés à paires torsadées.

Les blindages des câbles de commande doivent être mis à la terre conformément aux recommandations relatives à l’unité de commande. Il est également important de fermer les ouvertures d’entrée de câbles non utilisées et de remonter les blindages correctement. Il ne s’agit pas de détails esthétiques, mais d’éléments qui affectent la sécurité, le degré de protection et la stabilité opérationnelle du variateur.

Si la machine contient en outre des automates, des panneaux IHM, des modules E/S, des codeurs, des inverseurs, des blocs d’alimentation ou d’autres dispositifs de communication industriels, il est encore plus important d’acheminer correctement les câbles. Les négligences dans ce domaine se traduisent souvent par des erreurs de communication difficiles à résoudre, des interférences de signaux et un fonctionnement instable du processus.

Appeler : +48 717 500 983

Ce qu’il faut vérifier avant la première mise en service d’un onduleur ABB ACS880

Avant d’enclencher la tension pour la première fois, il convient de passer en revue une courte liste de contrôle. Une bonne mise en service de l’onduleur commence avant même la mise en service du panneau.

• Vérifiez que le lieu d’installation répond aux exigences en matière de capacité de charge, d’incombustibilité et de ventilation.
• Vérifiez que l’alimentation, le moteur et le conducteur de protection sont correctement raccordés.
• Vérifiez le blindage et la mise à la terre des câbles.
• Veillez à ce que les câbles de commande soient séparés des câbles d’alimentation.
• Vérifiez que les vis des bornes sont serrées au couple requis.
• Vérifiez l’état de l’isolation du câble et du moteur.
• Assurez-vous que tous les couvercles et les œillets sont correctement fermés.

Si l’appareil a été stocké pendant une longue période, en particulier plus d’un an, il peut être nécessaire de former les condensateurs électrolytiques à l’avance, conformément au manuel d’entretien d’ABB. Si vous omettez cette étape, vous risquez d’endommager l’appareil lorsque la pleine tension est appliquée.

C’est là que la différence entre une simple installation et une approche de service devient souvent évidente. Une équipe expérimentée est en mesure de détecter non seulement les erreurs de connexion évidentes, mais aussi les signaux d’alarme indiquant que l’onduleur doit être diagnostiqué, reconditionné ou réparé au préalable.

Comment effectuer un démarrage rapide d’un onduleur ABB ACS880 ?

Une fois l’alimentation électrique appliquée, la configuration du variateur peut être effectuée soit via l’assistant de démarrage sur le panneau de commande, soit via le logiciel Drive Composer. À ce stade, les paramètres du moteur sont définis et le variateur est préparé pour fonctionner dans un système spécifique.

Selon l’application, il peut être très important d’effectuer un autotuning pour optimiser le fonctionnement de l’entraînement. Cela permet d’obtenir une meilleure stabilité du contrôle, une dynamique correcte et un fonctionnement plus prévisible de l’ensemble du système.

L‘utilisation du variateur après le démarrage ne doit pas se limiter à vérifier que le moteur a démarré. Cela vaut également la peine de vérifier :

• si les alarmes et les avertissements ne se produisent pas,
• que le lecteur ne présente aucun signe de fonctionnement instable,
• si les courants, les tensions et les températures se situent dans la plage de sécurité,
• que la communication avec le reste du système fonctionne correctement.

Si un comportement anormal est déjà apparent lors de la première mise en service, il ne vaut pas la peine de poursuivre les essais et les erreurs. Dans ce cas, un diagnostic professionnel de l’onduleur ABB et de l’ensemble de la chaîne cinématique peut être une solution plus rapide et plus sûre.

Quelles sont les erreurs les plus fréquentes lors de l’installation du variateur ABB ACS880 qui entraînent des pannes ou des problèmes de fonctionnement du variateur ?

Les erreurs d’installation des onduleurs ABB les plus courantes et leurs conséquences

Même un bon variateur ABB ne fonctionnera pas correctement si des erreurs sont commises lors de l’installation. Dans la pratique, les erreurs les plus courantes sont les suivantes :

• sélection incorrecte des câbles d’alimentation et de moteur,
• l’absence de blindage et de mise à la terre appropriés,
• faire passer les câbles de commande en même temps que les câbles d’alimentation,
• l’omission des contrôles d’isolation et des couples de serrage,
• un espace de ventilation insuffisant autour de l’onduleur,
• la mise en service de l’appareil après un long stockage sans évaluation de l’état des condensateurs,
• paramétrage incorrect du moteur et de l’application lors de la mise en service.

Les conséquences peuvent aller des interférences CEM et des erreurs de communication au fonctionnement instable des moteurs, en passant par les arrêts d’urgence, l’usure accélérée des composants électriques et les dommages nécessitant une intervention. Pour la maintenance, cela signifie non seulement le coût de la réparation, mais souvent aussi le coût de la perte de production et une charge inutile pour l’équipe technique.

Lorsqu’un diagnostic, une réparation ou une mise à niveau du système d’entraînement ABB ACS880 est nécessaire

Tous les problèmes survenant après la mise en service n’impliquent pas nécessairement le remplacement immédiat de l’unité. Dans de nombreux cas, il est possible de réparer l’onduleur, de régénérer des composants ou de moderniser le système d’entraînement, ce qui améliore la fiabilité et facilite la poursuite de l’exploitation.

Il vaut la peine d’envisager une aide au service lorsque :

• l’onduleur ne démarre pas correctement,
• des erreurs se produisent malgré l’utilisation d’un schéma de câblage correct,
• le lecteur est instable ou interfère avec d’autres équipements,
• l’appareil a un historique d’utilisation incertain ou une longue période de stockage,
• l’usine envisage de reconstruire la machine, de remplacer le moteur, de modifier la commande ou d’améliorer la fiabilité.

Dans la pratique, les activités de maintenance peuvent inclure non seulement la réparation proprement dite, mais aussi le diagnostic des causes, l’inspection, les essais, la restauration des performances, le remplacement des composants usés, l’amélioration des paramètres de fonctionnement et même l’achat d’équipements qui ne sont plus nécessaires après la reconstruction d’une ligne ou le changement du concept d’entraînement.

Demandez la réparation de l’onduleur ABB ACS880 au service RGB en utilisant le formulaire -> signaler une réparation

Appeler : +48 717 500 983
