Comment diagnostiquer et réparer les modules de puissance Fanuc – un guide pour les ingénieurs

Comment diagnostiquer et réparer les modules de puissance Fanuc ?

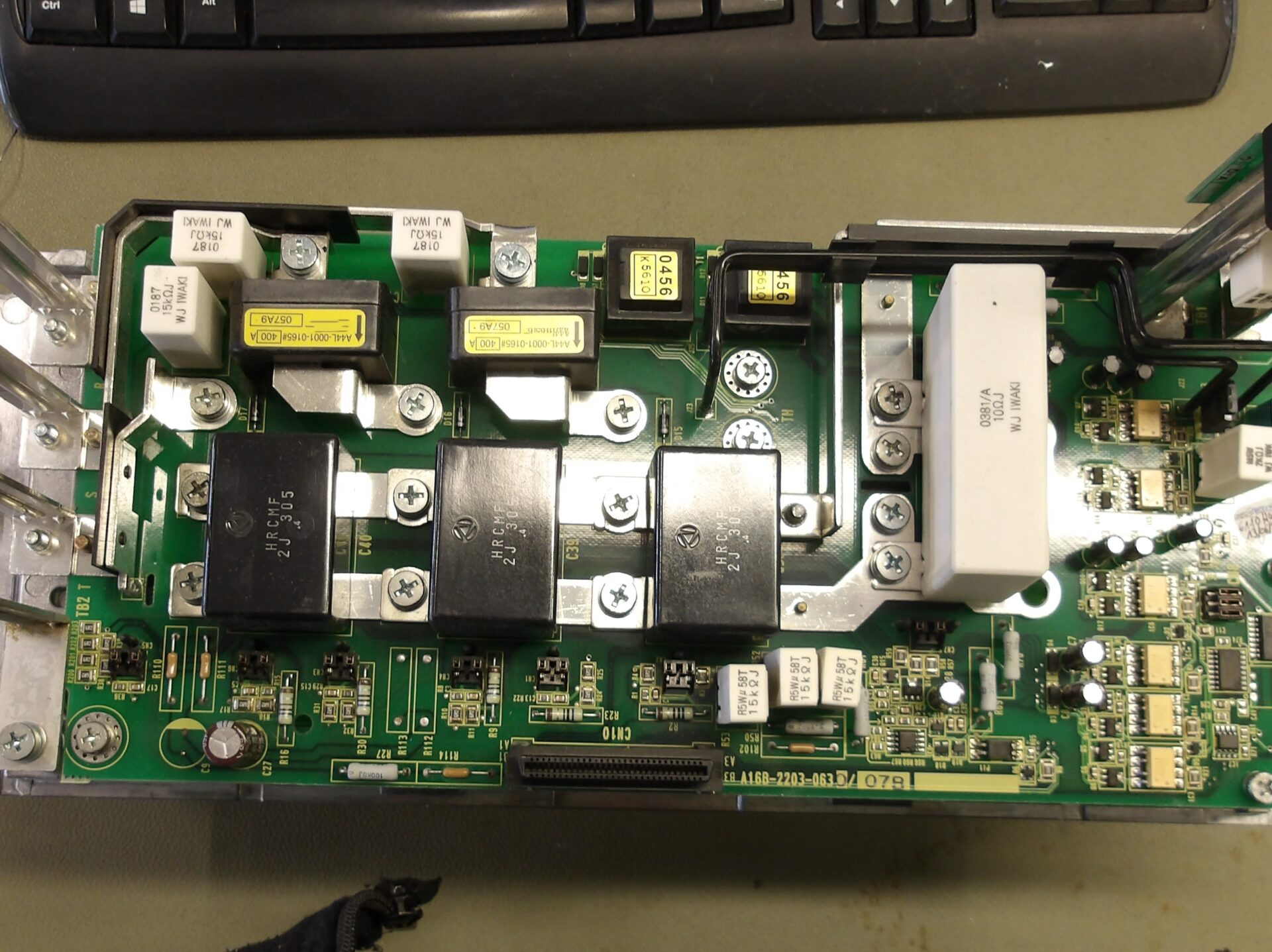

Le module de puissance Fanuc est l’un des composants critiques des systèmes de contrôle des machines CNC et des robots industriels. Son fonctionnement stable affecte directement la fiabilité de l’ensemble du système d’automatisation. En cas de défaillance, ce n’est pas seulement la machine qui s’arrête, mais souvent l’ensemble de la chaîne de production. C’est pourquoi le diagnostic rapide et la réparation efficace de l’alimentation Fanuc deviennent une priorité pour les services de maintenance.

Dans cet article, nous présentons une approche éprouvée de la réparation des modules de puissance Fanuc. Nous nous concentrerons sur les symptômes des défauts typiques, les étapes de diagnostic et les solutions de service sélectionnées.

Vous souhaitez signaler une réparation de bloc d’alimentation Fanuc ? Appelez-nous !

Appeler : +48 717 500 983

Les symptômes les plus courants des défaillances des modules de puissance Fanuc

• Alarme d’alimentation électrique – la machine ne peut pas être démarrée, les variateurs ne sont pas prêts. L’alarme est souvent accompagnée d’un code d’alarme (par exemple 01 – défaillance des modules IPM ou IGBT).
• Pas de tension DC BUS – lors de la mise sous tension, il n’y a pas de tension de ~300-600 V DC sur le bus intermédiaire. Cela peut être dû à une défaillance du redresseur ou du fusible.
• Réinitialisations ou arrêts aléatoires – fonctionnement instable du module d’alimentation. Il s’agit souvent d’un symptôme de condensateurs électrolytiques usés.
• Dérive de la protection/du fusible – se produit immédiatement après la mise sous tension ou pendant les tentatives de mise en marche des servomoteurs. Elle est généralement due à un transistor IGBT court-circuité ou à un condensateur CC défectueux.

Diagnostic et réparation des alimentations Fanuc – pas à pas

• Identification du modèle d’alimentation : la vérification des désignations (par exemple Fanuc A06B-6077-H001) permet de sélectionner la documentation de service et les schémas appropriés.
• Évaluation visuelle : inspection du circuit imprimé, des connecteurs, des dissipateurs de chaleur et de la section d’alimentation. Méfiez-vous de la surchauffe et des soudures froides, qui sont des causes courantes de problèmes.
• Mesures de tension : effectuez des essais statiques (mesure de la continuité sans tension) et des essais dynamiques – avec la tension spécifiée (si les conditions le permettent). Accordez une attention particulière aux tensions principales et auxiliaires 5V, 15V, 24V.
• Test de la section de puissance : les transistors IGBT ou MOSFET souffrent souvent d’une perforation. Il vaut la peine d’analyser leur état à l’aide d’un multimètre et d’un testeur de composants.
• Inspection des condensateurs et des inductances : les condensateurs électrolytiques de filtrage font partie des composants les plus couramment remplacés lors de la remise en état des alimentations Fanuc.
• Vérification du fonctionnement de l’onduleur : les circuits PWM et leurs contrôleurs peuvent cesser de fonctionner après une surtension. La vérification de leur fonctionnement est une étape distincte de l’essai en charge.
• Programmation (le cas échéant) : certaines alimentations Fanuc CNC nécessitent la configuration des paramètres de démarrage après la réparation ou le remplacement d’une puce.

Entretien et reconditionnement des blocs d’alimentation Fanuc – vaut-il la peine d’externaliser ?

Bien que certains défauts des alimentations Fanuc puissent être identifiés et corrigés par vous-même (par exemple, le remplacement d’un condensateur dégonflé), pour un défaut plus avancé, il est préférable de faire appel à un service professionnel d’alimentation Fanuc. Pourquoi ? Parce qu’il ne s’agit souvent pas de réparer un seul composant, mais d’assurer une stabilité à long terme.

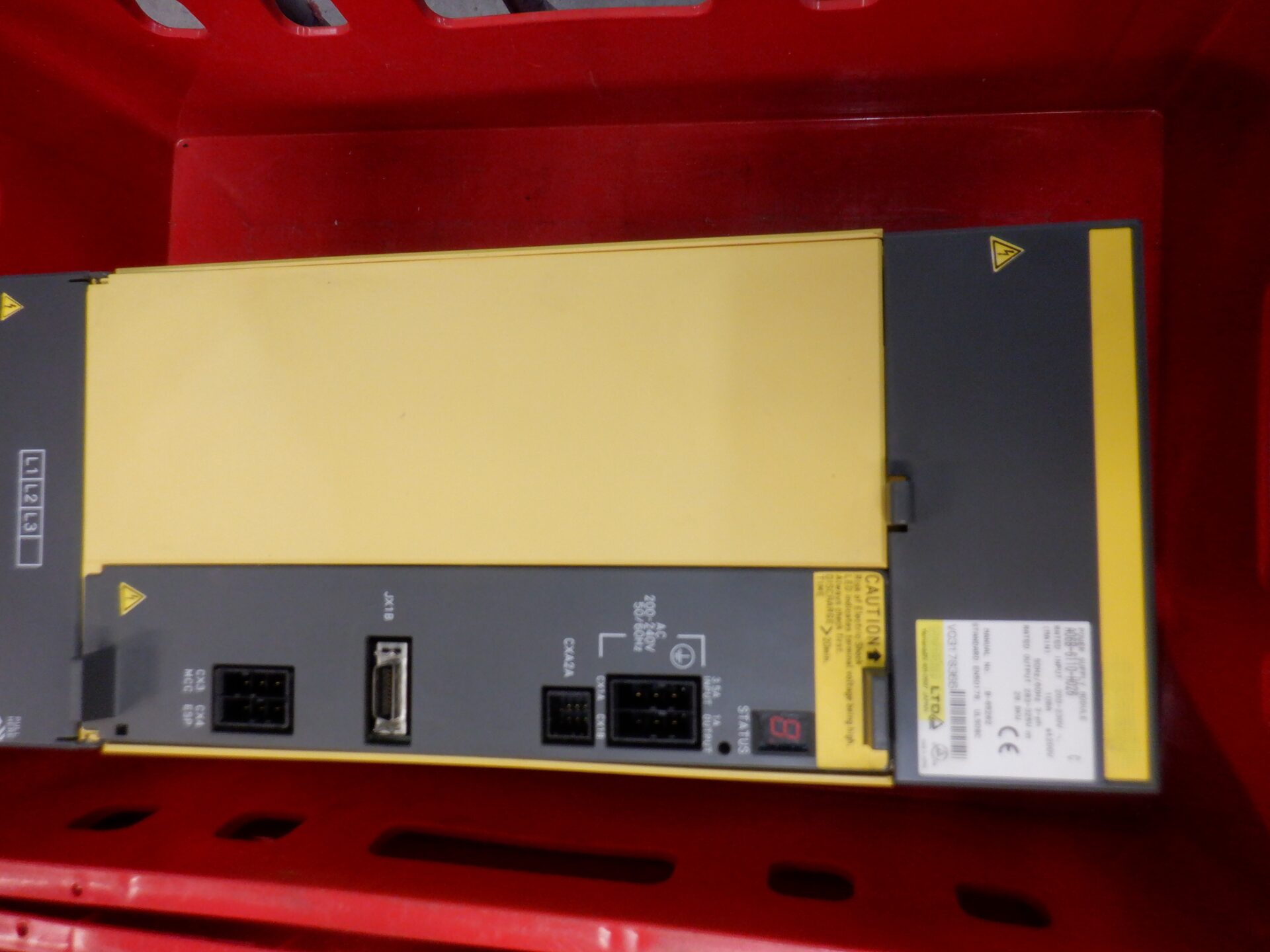

Chez RGB Electronics, nous effectuons un service complet et une remise à neuf des alimentations Fanuc CNC, y compris la réparation des sections d’alimentation, la vérification des paramètres de charge et le test final dans des conditions réelles. Nous disposons de bancs d’essai compatibles avec les différentes séries d’alimentations Fanuc A06B et sommes en mesure de reproduire les conditions de fonctionnement réelles des machines CNC et des robots industriels.

Si votre alimentation Fanuc ne fonctionne plus ou présente des erreurs préoccupantes, consultez notre service technique.
