Tableaux de commande Siemens – lesquels choisir et comment les entretenir ?
Les pupitres de commande Siemens sont depuis des années un choix éprouvé dans le domaine de l’automatisation industrielle. Qu’il s’agisse de production en grande série, de machines à commande numérique ou de lignes d’emballage, les IHM de Siemens sont présentes partout où une communication homme-machine sans faille est importante. Leur fiabilité et leur intégration aux systèmes PLC incitent les techniciens de maintenance à les utiliser. Mais quels sont les modèles qui valent la peine d’être examinés ? Comment aborder leur entretien ? Et pourquoi le reconditionnement peut-il être un meilleur choix que l’achat d’un nouveau panneau ?
Dans cet article, nous discutons :
- les pupitres de commande Siemens SIMATIC les plus courants,
- les modèles les plus fréquemment utilisés par nos services – ainsi que les problèmes typiques,
- Quels sont les éléments à prendre en compte lors de la mise à niveau des panneaux IHM,
- a valeur du reconditionnement d’un ancien panneau de commande Siemens.
Les principales séries de pupitres de commande Siemens – SIMATIC, Comfort, SINUMERIK
- SIMATIC Siemens operator panel – se décline en de nombreuses versions, du simple OP à l’IHM complexe. Ils s’intègrent parfaitement aux contrôleurs S5 et S7.
- Siemens SIMATIC Comfort Panel – est une série de produits performants dotés d’écrans tactiles haute résolution. Ils prennent en charge les fonctions de diagnostic, les recettes ou les graphiques de tendance. Ils sont installés à la fois sur les nouvelles machines et sur les lignes de production modernisées.
- Siemens Panneau opérateur SIEMENS 577 HMI – souvent utilisé dans les lignes d’emballage et les machines d’assemblage automatique. Ce panneau se caractérise par sa résistance mécanique et sa longévité.
- SIEMENS SINUMERIK 840C – tableau de commande pour machines-outils à commande numérique. Intégré au système de commande SINUMERIK, il permet la gestion complète des programmes CN et le paramétrage des processus.
- Panneau de commande Siemens SIMATIC S5 OP393 – caractéristique des anciens systèmes basés sur des contrôleurs S5. Malgré son âge, on le trouve encore souvent dans des installations en service, par exemple dans l’industrie textile ou le secteur de l’énergie.
- Panneau de contrôle Siemens Simovert – combiné avec les convertisseurs de fréquence SIEMENS Simovert Masterdrives. Permet de contrôler les paramètres du variateur et de configurer son fonctionnement.
Problèmes et symptômes typiques des panneaux IHM de Siemens
- Pas de réponse au toucher ou aux boutons – peut indiquer une matrice tactile ou un microcontrôleur défectueux.
- Rayures ou artefacts sur l’écran – typiques de modèles tels que le SIEMENS 577 ou l’OP393. Traces d’usure sur l’écran LCD ou défaillance de la puce graphique.
- Communication intermittente avec l’automate – souvent due au vieillissement des interfaces RS-232/RS-485 ou à un bus réseau défectueux.
- Le panneau ne démarre pas – endommagement de l’alimentation, surtension ou micrologiciel endommagé. Les modèles SINUMERIK 840C rencontrent aussi parfois un problème avec le BIOS du panneau.
- Surchauffe du panneau – ventilation obstruée, dissipateur thermique usé ou section d’alimentation défectueuse.

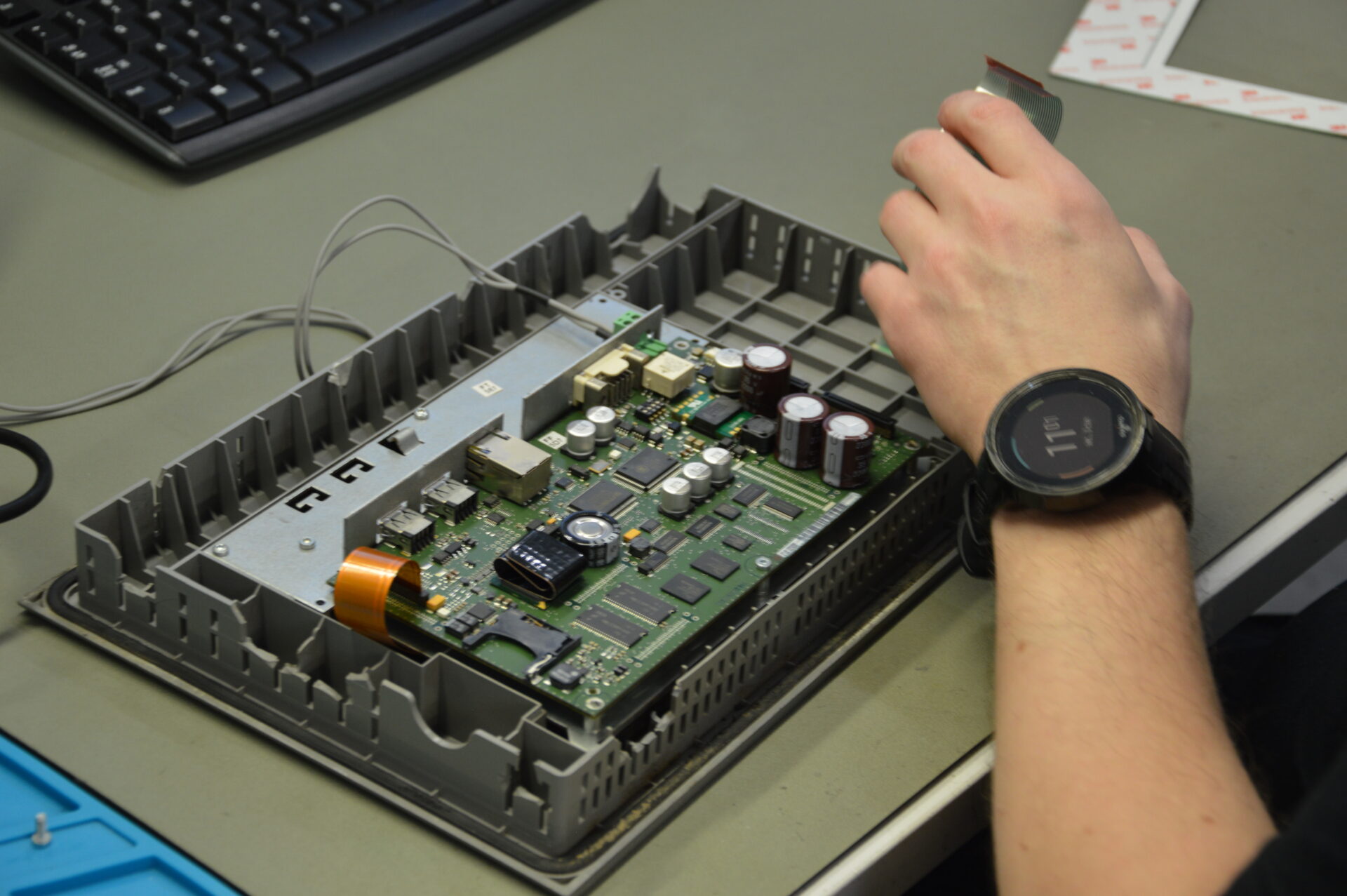

Chez RGB Elektronika, nous diagnostiquons les défauts des panneaux IHM de Siemens, qu’il s’agisse de la nouvelle série Comfort Panel ou des anciens modèles OP393 ou SIEMENS 577. Grâce à la disponibilité des pièces et à notre expérience en matière de remise à neuf, nous pouvons souvent restaurer la fonctionnalité des panneaux sans avoir à les remplacer à grands frais par un nouvel équivalent.
Modernisation ou remise à neuf – qu’est-ce qui vaut le plus la peine ?
De nombreuses usines sont aujourd’hui confrontées au choix d’investir dans de nouvelles IHM Siemens ou de rénover leur équipement actuel. Les pupitres SIMATIC Comfort modernes offrent une résolution plus élevée, un traitement plus rapide et une meilleure visualisation des données. Mais leur prix – en particulier lorsqu’il y a un grand nombre d’appareils dans la ligne – peut considérablement augmenter le coût d’une mise à niveau.
Le reconditionnement s’avère être une solution judicieuse dans de nombreux cas. Pour les panneaux Siemens SIMATIC S5 OP393, SIEMENS 577 ou SINUMERIK 840C , il est possible d’effectuer une réparation complète, y compris le remplacement des composants au niveau du circuit imprimé, la recréation des voies de communication ou la mise à jour du micrologiciel. Le délai d’exécution d’une réparation chez RGB Elektronika est souvent de quelques jours ouvrables, sans qu’il soit nécessaire de revoir la conception de la commande à la hausse.
Une approche hybride peut également être une bonne option : la remise à neuf de certains panneaux et l’achat de nouveaux panneaux uniquement lorsque des améliorations de performance ou la compatibilité avec les systèmes de l’industrie 4.0 sont nécessaires.
Signalez au service RGB la réparation de votre panneau de commande SIEMENS en utilisant le formulaire -> report a repair
