Relais électromagnétique ou relais SSR – quelles sont les différences et quand choisir ?
Dans les systèmes d’automatisation industrielle, le choix du bon relais est souvent plus qu’une simple question de tension et de type de charge. Les relais électromagnétiques et les relais statiques (SSR – Solid State Relays) diffèrent non seulement par leur construction, mais aussi par leur comportement sous charge, leur durabilité et l’usage auquel ils sont destinés. Dans cet article, nous nous concentrerons sur les différences, les applications réelles et les défaillances typiques des deux types de relais.
La compréhension de ces différences facilite l’entretien, la sélection des pièces de rechange et la prévention des défaillances de la commande de la machine. Souvent, nous trouvons dans les usines des solutions qui ne conviennent pas – non pas parce qu’elles sont mauvaises en soi, mais parce qu’elles sont inadaptées à l’application.
Construction et principe de fonctionnement des relais électromagnétiques et des relais SSR
- Relais électromagnétique (par exemple, relais électromagnétique 230V AC) : il est constitué d’une bobine de solénoïde, d’un ensemble de contacts mobiles et de ressorts de rappel. Lorsque la bobine est déclenchée, ils ferment ou ouvrent physiquement le circuit. Un clic caractéristique peut être entendu.

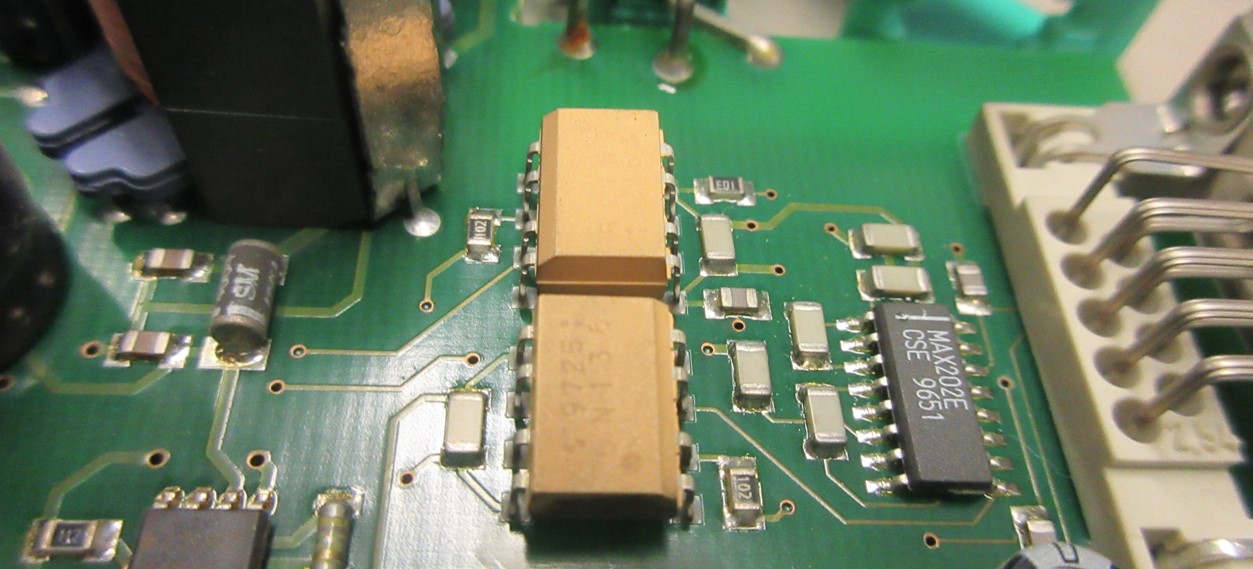

- Relais à semi-conducteurs (SSR): au lieu de contacts mécaniques, il utilise des composants semi-conducteurs tels que des triacs, des thyristors ou des transistors – il fonctionne silencieusement et sans pièces mobiles.
Dans la pratique, la situation est la suivante : si vous avez besoin d’une commutation rapide sans arc électrique ou grattage de contact, un relais à semi-conducteurs sera plus fiable. Lorsque la simplicité de service et l’interchangeabilité sont importantes, les relais électromagnétiques sont plus faciles à mettre en œuvre, en particulier dans les systèmes plus anciens.
Comparaison : relais électromagnétique et relais SSR en chiffres
- Trwałość:
- SSR : 10⁶ – 10⁹ cycles (pas de contacts mécaniques)
- Electromagnétique : 10⁵ – 10⁶ cycles (usure des contacts)
- Szybkość przełączania:
- SSR : en microsecondes (meilleur aux hautes fréquences)
- Electromagnétique : quelques millisecondes à quelques dizaines de millisecondes
- Odporność na zakłócenia i drgania:
- SSR : beaucoup plus élevé – pas de composants mécaniques
- Electromagnétique : peut tomber en cas de fortes vibrations
- Przewodnictwo i spadek napięcia:
- SSR : légère perte de puissance (chute de tension constante dans les connecteurs ; peut chauffer)
- Electromagnétique : chute de tension négligeable, bien que des brûlures de contact puissent se produire en cas de surcharge.
- Typowe zastosowania:
- SSR (DC/DC, SSR 230V AC, triphasé) : contrôle des chauffages, des moteurs pas à pas, des lampes LED, des systèmes PLC – là où la fiabilité et la vitesse sont importantes.
- Relais électromagnétique 230V : systèmes de démarrage de moteur, commutation de ligne, décharge de circuit – là où l’usure cyclique des contacts n’est pas un problème
Problèmes typiques et service de relais – à quoi faut-il faire attention ?
Dans le cadre des activités de service de RGB Electronics, nous rencontrons souvent des dommages dus à une sélection incorrecte. Un relais à semi-conducteurs peut surchauffer s’il n’est pas équipé d’un dissipateur thermique approprié. Un relais électromagnétique, quant à lui, est souvent endommagé par une inductance trop importante ou des commutations fréquentes de courants d’appel élevés.
Il faut également savoir qu’un relais SSR 230V ne déconnecte pas complètement un circuit en cas de brûlure – il reste souvent dans un état conducteur. Cela peut conduire à des situations incontrôlées. Par conséquent, lors de la mise en œuvre d’un relais statique triphasé, il est utile de protéger les lignes logiques et de prévoir un système de contrôle des courts-circuits.
L’équipe de RGB Electronics conseille ses clients non seulement sur le remplacement des relais, mais aussi sur la mise à niveau des circuits, le remplacement des solutions de contact par des relais statiques ou la sélection de modèles de relais statiques DC/DC adaptés aux applications dans le domaine de l’automatisation des machines. Un relais bien choisi est synonyme de moins de stress pour le technicien de maintenance et d’une plus grande continuité dans le fonctionnement de la ligne.
Signalez la réparation du relais au service du RVB en utilisant le formulaire -> signaler une réparation
