Onduleur ABB – caractéristiques, applications et défauts typiques

Les onduleurs de la marque ABB sont depuis de nombreuses années l’un des composants clés des systèmes d’automatisation industrielle. Le convertisseur abb est largement utilisé à la fois dans les applications simples de contrôle de la vitesse et dans les systèmes d’entraînement avancés nécessitant une grande précision, une stabilité du couple et une fiabilité en fonctionnement continu.

Du point de vue du service et de l’ingénierie, l ‘onduleur ABB se distingue par sa très bonne qualité de fabrication, ses fonctions de diagnostic et de paramétrage étendues. Ce sont ces caractéristiques qui font des onduleurs ABB le choix privilégié des concepteurs de machines, des automaticiens et des services de maintenance.

Dans cet article, nous examinons en détail les caractéristiques techniques des onduleurs ABB, leurs applications industrielles réelles et les problèmes de service typiques, y compris les codes d’erreur abb de l’onduleur que les ingénieurs rencontrent le plus souvent dans la pratique.

Vous souhaitez signaler une réparation d’onduleur ABB ? Appelez-nous !

Appeler : +48 717 500 983

Caractéristiques des onduleurs ABB – structure, paramètres et fonctions

Les onduleurs ABB se distinguent par leurs excellentes performances et leur fiabilité supérieure à la moyenne, ce qui explique qu’ils soient utilisés dans de nombreux secteurs depuis des années. Les séries abb acs550 et abb acs80, appréciées pour leur large plage de puissance et leur grande polyvalence, comptent parmi les plus populaires.

La conception de l’onduleur abb est basée sur une architecture modulaire qui facilite à la fois l’intégration dans les systèmes d’automatisation et l’entretien ultérieur. Un accent particulier a été mis sur :

• la stabilité du fonctionnement en cas de variation de la charge du moteur,
• protection de l’étage de puissance contre les surcharges et les courts-circuits,
• diagnostics avancés et effacer les codes d’erreur de l’abb de l’onduleur,
• la compatibilité avec les protocoles de communication industrielle.

ABB ACS550 – Onduleur universel d’ABB pour les applications de process

La série ABB acs550 est l’une des plus courantes lorsqu’il s’agit d’utiliser des variateurs ABB dans des applications de process. Les variateurs de cette gamme sont disponibles dans des plages de puissance allant de 0,75 kW à 355 kW et, selon la variante, peuvent être alimentés par une tension triphasée de 208-240 V ou de 380-480 V.

La série ABB acs550 a été conçue pour être utilisée dans des installations telles que les pompes, les ventilateurs, les compresseurs et les mélangeurs. L’un des principaux avantages de cette série est qu’elle prend en charge un certain nombre de normes de communication, notamment PROFIBUS DP, CANopen, Modbus TCP, POWERLINK, EtherCAT et EtherNet/IP, ce qui facilite grandement l’intégration de l’onduleur ABB dans les systèmes de contrôle existants.

Les versions de taille R1 et R2 utilisent une résistance de freinage intégrée. Les autres modèles abb acs550 peuvent fonctionner avec les unités de freinage externes ACS-BRK-C ou ACS-BRK-D d’ABB. Le fabricant a également prévu l’utilisation d’une self de sortie, en particulier pour les installations avec de longs câbles de moteur.

Note technique :
Dans la pratique, l’absence de self de sortie sur les longs câbles de moteur entraîne très souvent des dommages à l’étage de puissance. C’est l’une des causes les plus courantes de défaillance des équipements de type onduleur ABB.

ABB ACS800 – onduleurs haute puissance et applications spéciales

La série ACS800, également appelée ABB acs80, comprend la gamme de variateurs ABB de 0,55 kW à 2 800 kW. La famille comprend des unités murales, des variateurs autonomes et des armoires complètes.

Les modèles muraux gèrent des puissances allant jusqu’à 110 kW, les versions autoportantes de 45 kW à 560 kW, tandis que les solutions en armoire atteignent 2 800 kW. Chaque variateur ABB de la série est équipé de filtres harmoniques intégrés afin de réduire l’impact négatif du variateur sur le réseau.

Les unités ABB acs80 sont disponibles dans des boîtiers avec des classes de protection allant de IP21 à IP55, ce qui leur permet d’être utilisées en toute sécurité même dans des environnements difficiles.

Applications des onduleurs ABB et défauts de fonctionnement typiques

L‘Aalnik d’ABB est utilisée dans presque tous les secteurs où une commande précise d’un moteur électrique est nécessaire :

• Systèmes CVC – pompes, ventilateurs, unités de traitement de l’air,
• les lignes de convoyage et les convoyeurs à bande,
• les machines de production et les lignes de traitement,
• les industries alimentaires, chimiques et pharmaceutiques,
• la gestion de l’énergie et de l’eau.

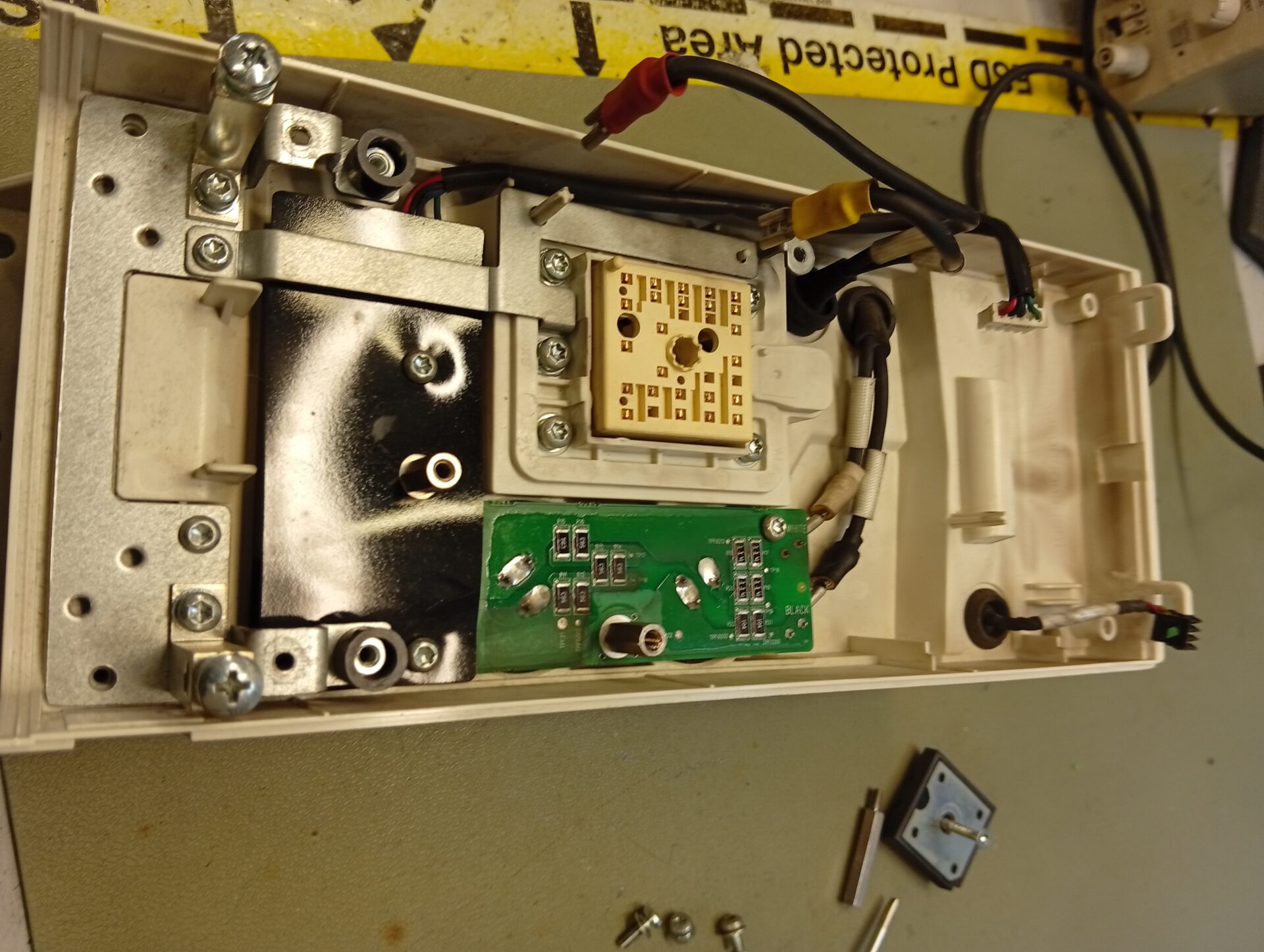

Onduleur ABB – les défauts les plus courants rencontrés dans la pratique du service

Malgré sa grande qualité de fabrication, chaque onduleur ABB est soumis à une usure naturelle au fil du temps. Les défauts les plus courants sont les suivants :

• endommager les transistors IGBT de l’étage de puissance,
• l’usure des condensateurs électrolytiques dans le circuit de courant continu,
• des problèmes liés à l’alimentation auxiliaire de l’électronique de contrôle,
• les erreurs de communication signalées en tant que codes d’erreur de l’onduleur ABB,
• une surchauffe due à l’encrassement du système de refroidissement.

Codes de défaut des onduleurs ABB – diagnostic et interprétation

Les codes d’erreur de l’onduleur abb constituent un outil de diagnostic essentiel pour les ingénieurs en automatisation et les techniciens de maintenance. Chaque code indique un problème spécifique – de la surcharge à l’erreur de communication en passant par les défaillances matérielles de l’étage de puissance.

Dans la pratique, il est recommandé de le faire :

• analyser l’historique des alarmes, et pas seulement la dernière erreur,
• vérifiez les conditions de fonctionnement au moment de l’alarme,
• tenir compte de l’état du moteur et du système d’alimentation.

Maintenance et prévention – comment prolonger la durée de vie d’un onduleur ABB

Un entretien régulier prolonge considérablement la durée de vie des équipements ABB de type onduleur. Les mesures recommandées sont les suivantes :

• nettoyer les dissipateurs thermiques et les ventilateurs,
• contrôle des condensateurs dans le circuit CC,
• vérifier les connexions d’alimentation et de signal,
• la vérification des paramètres après les changements d’application.

RGB Electronics propose des services complets de diagnostic, de réparation et de remise à neuf des équipements de type onduleur ABB, notamment ABB acs550 et ABB acs80.
