Moteurs pas à pas dans l’industrie – précision fiable ou source de problèmes ?
Le moteur pas à pas est l’un des types d’entraînement les plus couramment utilisés dans les applications industrielles exigeant répétabilité, précision et contrôle de positionnement élevé. Il est utilisé dans les machines à commande numérique, les alimentateurs, les lignes d’assemblage et les machines d’emballage automatiques.
Malgré la simplicité de leur conception, les moteurs pas à pas peuvent poser des problèmes, en particulier lorsque l’utilisateur n’interprète pas correctement les signes d’usure, de dysfonctionnement ou de panne. Dans cet article, nous verrons comment ils fonctionnent, quand ils tombent en panne et ce que l’on peut faire pour y remédier.

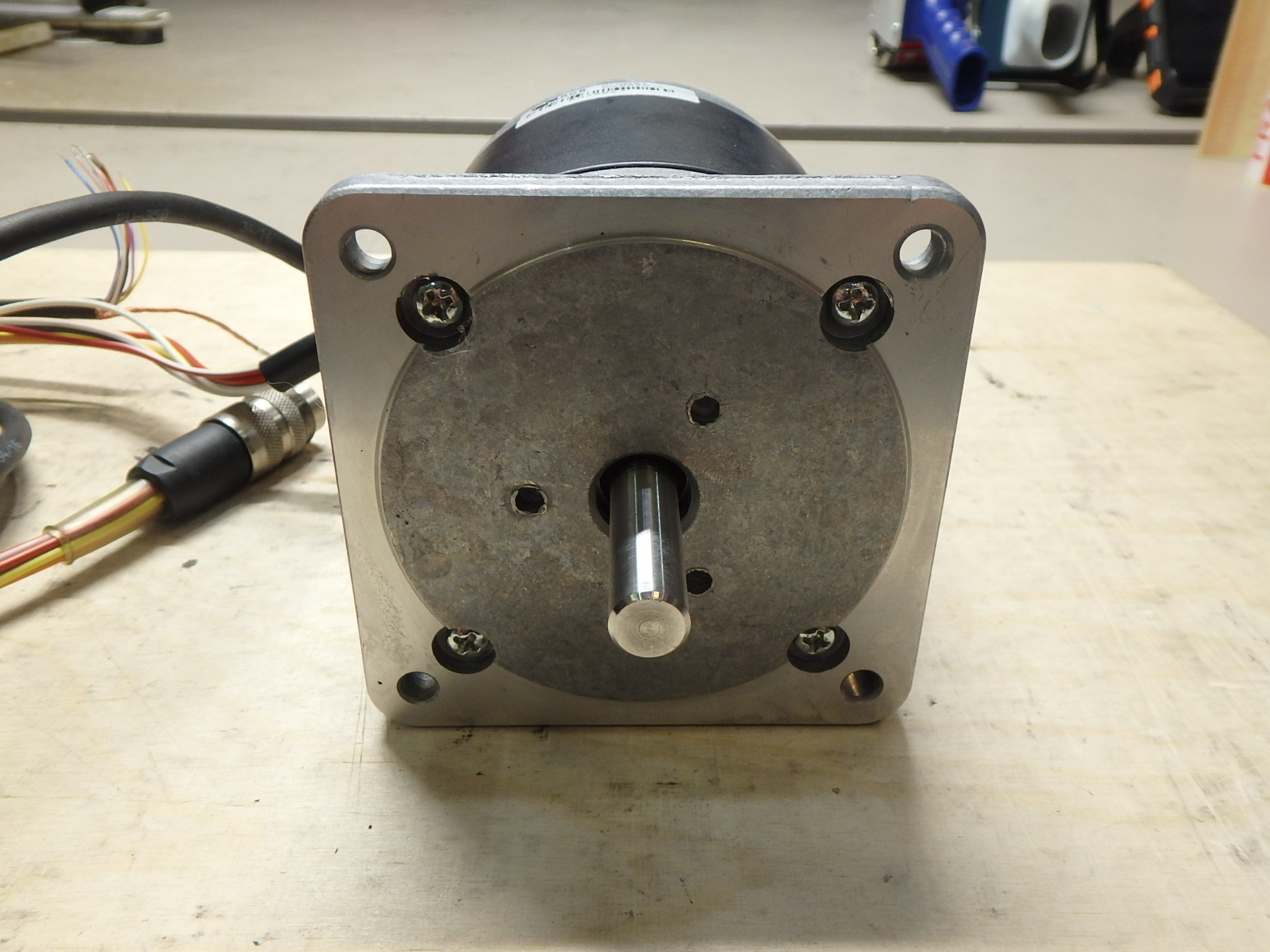

Qu’est-ce qu’un moteur pas à pas ?
En termes simples, un moteur pas à pas convertit les signaux de commande en mouvements précis et définis de l’arbre. La rotation ne se fait pas en douceur, mais par étapes spécifiques, ce qui permet de contrôler la rotation avec une très grande précision – par exemple, 1,8° ou des étapes encore plus petites si l’on utilise des micropas.
Contrairement aux moteurs à courant continu ou alternatif, un moteur pas à pas n’a pas besoin de boucle de rétroaction (sauf s’il s’agit d’un moteur pas à pas équipé d’un encodeur). Cela simplifie le système de contrôle, mais peut entraîner des problèmes lorsque le couple de charge est dépassé – il est alors facile de perdre des pas.
Les symptômes les plus courants d’une détérioration du moteur pas à pas
- Absence de réponse aux commandes: peut indiquer un solénoïde défectueux ou un problème au niveau du contrôleur du moteur pas à pas.
- Arrêt brutal : interruption brutale du mouvement sans avertissement – indique une surcharge ou des erreurs de synchronisation.
- Vibrations ou bruits de nature irrégulière: souvent dus à des erreurs du contrôleur ou à un jeu mécanique.
- Surchauffe du moteur: tension d’alimentation incorrecte (par exemple, moteur pas à pas 12V ou moteur pas à pas 24V) ou circuit interne défectueux.
- Perte de position sans erreur du contrôleur: typique des moteurs surchargés sans boucle fermée (pas de codeur).
Pour les applications utilisant des systèmes basés sur Arduino, ces types de symptômes sont particulièrement importants – les contrôleurs sont simples et le nombre de diagnostics est limité.châssis (SMD, THT).
Comment vérifier un moteur pas à pas – une approche pratique de l’entretien
- Mesurez la résistance des bobines: chaque paire de phases doit avoir une résistance similaire (vérifiez la fiche technique du modèle). Des différences significatives peuvent indiquer un court-circuit ou une rupture de la bobine.
- Boîte de vitesses / test de jeu mécanique: essayez de tourner l’arbre à la main – il doit sauter avec une résistance perceptible. Une rotation libre sans saut est un signe de défaillance.
- Essai sous charge dans l’application: observez le comportement à paramètres d’alimentation constants. Pas perdus = couple trop faible ou charge trop élevée.
- Comparaison avec un moteur neuf ou en état de marche: un moyen rapide d’éliminer les erreurs dans le contrôleur ou l’alimentation électrique.
- Vérifiez le fonctionnement du contrôleur du moteur pas à pas: une mauvaise séquence de phases, de mauvaises tensions ou de mauvais micropas peuvent complètement perturber le mouvement.
Conseil: un moteur pas à pas avec encodeur permet de détecter plus rapidement les erreurs de position – il vaut la peine d’envisager son utilisation dans des applications critiques en termes de qualité ou de répétabilité.
Réparer ou remplacer ? Ce que vous devez savoir sur l’entretien des moteurs pas à pas
Le remplacement du moteur pas à pas n’est pas toujours nécessaire. Dans de nombreux cas, il est possible de le remettre à neuf (remplacement ou rembobinage de la bobine, nettoyage, essais dynamiques et thermiques). Les modèles 12V et 24V, que l’on trouve souvent dans des systèmes industriels plus simples, sont généralement plus faciles à entretenir.
Chez RGB Electronics, nous diagnostiquons les défauts des moteurs pas à pas, quelle que soit la marque, la documentation ou la version. Nous travaillons aussi bien avec des modèles standard qu’avec des versions OEM personnalisées – souvent sans schémas disponibles. Nos installations nous permettent non seulement de diagnostiquer, mais aussi de tester les moteurs pas à pas sur des bancs d’application, en simulant les conditions de fonctionnement. Si nécessaire, nous proposons également la sélection et la vente de nouvelles pièces de rechange – compatibles en termes de dimensions et de paramètres avec l’original.
Résumé : Le moteur pas à pas est un outil précis mais délicat. S’il montre des signes de défaillance, il est important de diagnostiquer si un entretien est suffisant ou si un nouveau moteur est nécessaire.
Signalez au service RGB la réparation du moteur pas à pas en utilisant le formulaire -> signaler une réparation.
