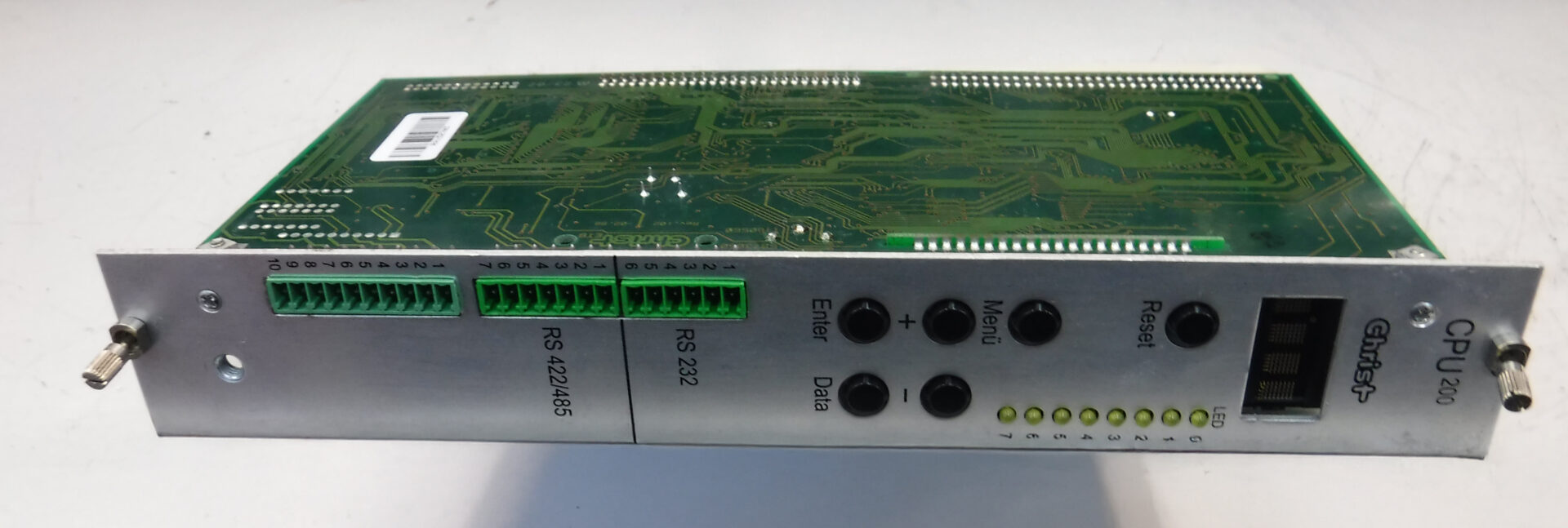

Module CPU dans les automates – que fait-il et quel est son rôle ?
Dans toute architecture de système PLC, le module CPU est le cœur du système. Il est responsable de l’exécution du programme de l’utilisateur, de la communication avec les autres modules, du traitement cyclique des signaux d’entrée et de sortie et de la supervision du fonctionnement de l’ensemble du contrôleur. En bref, si l’UC ne fonctionne pas, l’automate ne fonctionne tout simplement pas.
Un module d’UC d’automate standard se compose d’un processeur, d’une mémoire vive, d’une mémoire non volatile et d’interfaces de communication. Il est responsable de
- lire les signaux provenant des entrées (par exemple, capteurs, encodeurs),
- le traitement des données selon la logique du programme (dans le cycle de balayage),
- la génération de signaux de commande pour les sorties (par exemple, vannes, contacteurs),
- gérer la communication avec les panneaux d’opérateurs ou d’autres contrôleurs.
Dans les systèmes PLC industriels, l’unité centrale gère souvent aussi les diagnostics, l’enregistrement des erreurs, la synchronisation temporelle et les mises à jour des microprogrammes. Les systèmes d’automatisation industrielle sophistiqués utilisent des unités centrales dont les niveaux de performance varient en fonction de la complexité de l’application, qu’il s’agisse de simples lignes de production, de lignes d’emballage complexes ou de systèmes robotiques.
Les symptômes les plus courants d’une défaillance du module CPU de l’automate
- Pas de communication avec l’IHM ou d’autres dispositifs de contrôle.
- Le système PLC n’entre pas en mode RUN (il reste en STOP ou ERROR).
- Les voyants de l’unité centrale indiquent une erreur (par exemple, le voyant ERR clignote en permanence).
- Arrêts aléatoires dans le programme du contrôleur ou fonctionnement instable des sorties.
- Erreurs CRC ou watchdog dans les journaux système du contrôleur.
- Échauffement du boîtier de l’unité centrale ou dommages mécaniques visibles (par exemple, brûlure, court-circuit).
Cependant, il est important de noter que toutes les pannes ne signifient pas que l’unité centrale doit être remplacée. Souvent, le diagnostic peut mettre en évidence d’autres causes, telles qu’une alimentation électrique défectueuse, une défaillance du module d’E/S ou un problème au niveau du microprogramme.
Quand faut-il remplacer le module CPU ?
- Dommages physiques sur l’unité centrale : traces de brûlures, dommages sur les broches, traces de court-circuit – typiques après une surtension ou une mauvaise connexion à l’alimentation électrique.
- Pas de communication : malgré la connexion à l’interface (p. ex. USB, Ethernet), pas d’identification de l’appareil – port ou logique du module défectueux.
- Erreurs de mémoire persistantes : L’unité centrale perd le projet en cas de coupure de courant ou n’enregistre pas les modifications apportées au programme.
- Dysfonctionnement malgré le fonctionnement du reste du circuit : alimentation testée, modules E/S, micrologiciel compatible et contrôleur ne fonctionnant toujours pas correctement.
Dans ce cas, il est recommandé de remplacer le module CPU par un nouveau ou par une unité reconditionnée. Chez RGB Electronics, nous vous proposons les deux options – entretien de l’unité centrale actuelle ou fourniture d’une unité de remplacement avec test et garantie de performance.
Remise à neuf ou nouveau module CPU – que choisir ?
Le choix entre le reconditionnement et l’achat d’une nouvelle unité centrale dépend de plusieurs facteurs : la disponibilité des pièces d’origine, la vitesse de récupération requise et le budget. Le reconditionnement permet souvent de réduire les coûts et les temps d’arrêt, en particulier lorsqu’il s’agit d’anciens modules d’UC PLC que le fabricant ne propose plus.
Vous trouverez ci-dessous une comparaison simple :
- Reconditionnement des unités centrales : moins cher, plus rapide à livrer, avantageux pour les modèles abandonnés.
- Nouveau module CPU : garantie totale du fabricant, disponibilité du dernier firmware, recommandé pour les applications modernes critiques pour la production.
RGB Electronics assure le diagnostic, l’entretien et le test des modules CPU de divers fabricants (notamment Siemens, Omron, Mitsubishi, Allen-Bradley). Si le module n’est pas réparable, nous vous fournirons un module de remplacement testé, adapté à votre modèle de contrôleur industriel.
Signalez la réparation du module CPU au service RGB à l’aide du formulaire -> signaler une réparation
