Interrupteurs-sectionneurs isolants – applications, types et comment choisir le bon modèle

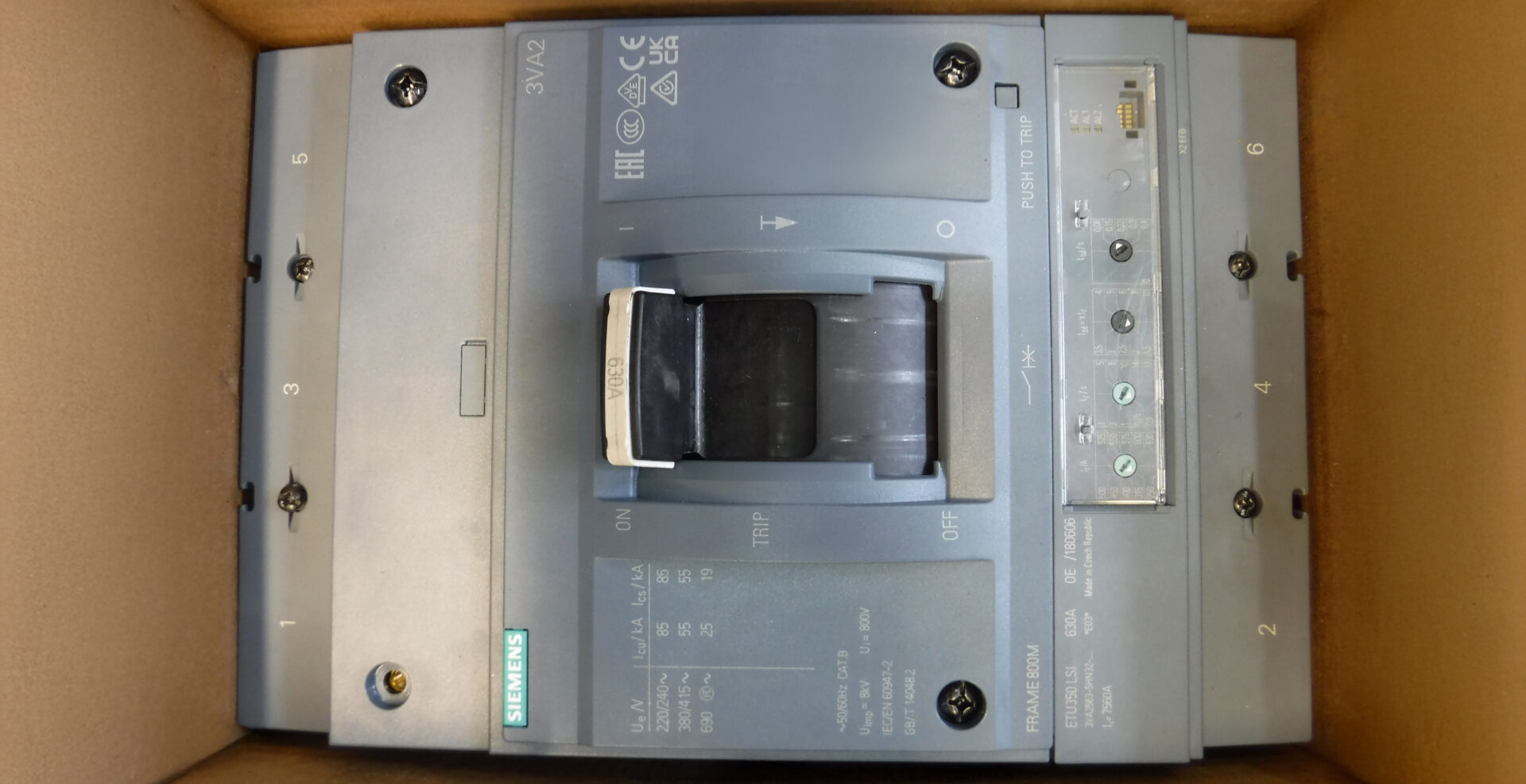

Le sectionneur – ce que vous devez vraiment savoir à son sujet

L’interrupteur-sectionneur est l’un de ces dispositifs d’une simplicité trompeuse, mais en réalité extrêmement important pour la sécurité et la fiabilité des installations électriques – qu’elles soient monophasées ou triphasées. Qu’il s’agisse d’installations alimentant des machines industrielles, des appareillages de commutation ou des systèmes d’automatisation, un bon sectionneur est la garantie d’une déconnexion rapide et sûre du circuit.

Dans la pratique, les sectionneurs sont utilisés à la fois comme élément de protection contre les courts-circuits et les surcharges et comme moyen d’effectuer des travaux d’entretien dans des conditions sûres. Leur conception permet d’interrompre complètement le circuit, non seulement électriquement mais aussi mécaniquement, c’est pourquoi ils sont souvent appelés interrupteurs de sectionnement.

Il convient toutefois de rappeler que tous les sectionneurs ne conviennent pas à toutes les applications. Il est donc important de choisir le déconnecteur en fonction de la tension, de la charge, du type d’alimentation et de l’environnement d’exploitation.

Types d’interrupteurs-sectionneurs – un aperçu pratique

• Sectionneur monophasé – utilisé dans les installations monophasées simples où une déconnexion manuelle du circuit est nécessaire. Il convient par exemple aux armoires à compteurs et aux systèmes d’éclairage simples.
• Interrupteur-sectionneur triphasé (par exemple, interrupteur-sectionneur 3p n) – conçu pour les installations triphasées, par exemple pour l’alimentation des moteurs, des onduleurs, des systèmes de distribution. Il comprend souvent un chemin N supplémentaire, permettant de déconnecter le fil neutre en même temps.
• Déconnecteur CC – spécialement conçu pour les systèmes à tension continue, tels que les systèmes photovoltaïques ou l’automatisation des batteries. L’élément clé est la différence de caractéristiques de commutation par rapport au courant alternatif.
• Sectionneur à fusible – combine la fonction de sectionneur et de protection contre les surintensités. Il s’agit d’une solution peu encombrante qui simplifie l’appareillage de commutation.

Les différences entre les différents types peuvent également être présentées sous une forme simplifiée :

• Monophasé – installations domestiques, circuits à une seule machine
• Triphasé – industrie, machines, lignes de production
• DC – Installations photovoltaïques, serveurs, technologie des batteries
• Fusible – applications compactes avec protection intégrée du courant

Sélection rationnelle du sectionneur – ce qu’il faut savoir

• Tension de fonctionnement – la première étape consiste à déterminer si l’installation fonctionne à 230 V, 400 V CA ou, par exemple, à 1000 V CC. Tous les sectionneurs ne conviennent pas à toutes les plages de tension.
• Nombre de phases et de pôles – le choix d’un sectionneur monophasé ou triphasé dépend du type d’alimentation électrique. Pour les installations avec un conducteur neutre, il est conseillé de choisir un sectionneur triphasé.
• Courant nominal – l’appareil doit être capable de supporter non seulement un fonctionnement normal, mais aussi des essais de déconnexion en charge. Il est donc important de ne pas sous-estimer ce paramètre.
• Les conditions environnementales – industrie lourde, humidité, poussière – ont toutes une incidence sur le type de boîtier et d’isolation. Dans de nombreux cas, les modèles IP65 ou IP67 sont utilisés.
• Fréquence de commutation – certains sectionneurs sont conçus exclusivement pour l’arrêt d’urgence, d’autres conviennent également pour les opérations quotidiennes de marche-arrêt.

Lors du choix d’un sectionneur, il est conseillé de consulter la documentation du fabricant et d’analyser clairement les caractéristiques. Il n’existe pas de solutions universelles.

L’utilisation des sectionneurs – dans la pratique industrielle

Les sectionneurs font partie intégrante des systèmes d’automatisation, de contrôle et d’alimentation électrique. On les trouve dans les panneaux de machines, les armoires de commande, les tableaux de distribution principaux et auxiliaires, les installations photovoltaïques, les systèmes d’alimentation de secours ou les lignes de processus. En cas de panne, ils permettent d’isoler rapidement le circuit défectueux et, au quotidien, d’effectuer des travaux de maintenance en toute sécurité. Par conséquent, investir dans un sectionneur de bonne qualité signifie une réelle augmentation de la fiabilité du système.
