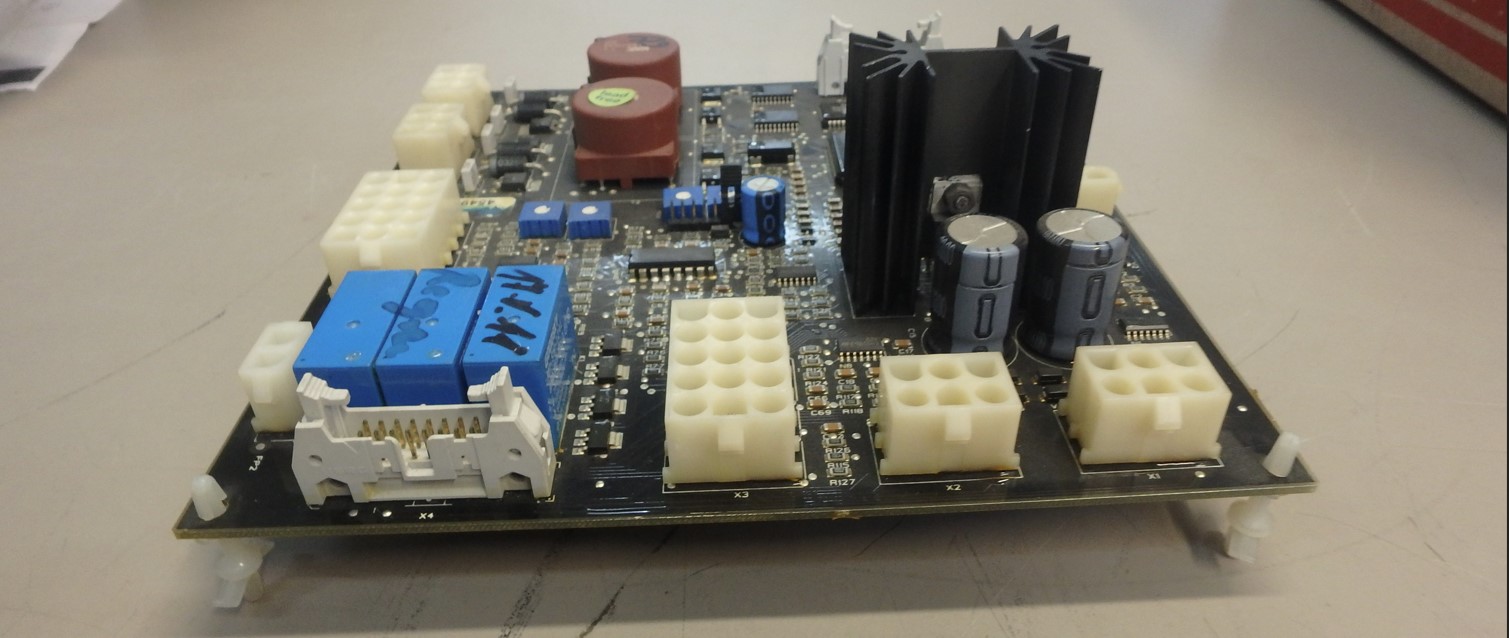

Qu’est-ce qu’un relais industriel et quelle est sa fonction ?
Un relais industriel est un composant d’automatisation qui permet de contrôler l’alimentation des circuits par un signal de commande – souvent de faible tension et courant. Il fonctionne sur le principe d’un électro-aimant qui, lorsqu’une tension est appliquée à la bobine, provoque la fermeture ou l’ouverture des contacts. Il est ainsi possible de commuter des courants et des tensions plus élevés dans le circuit d’alimentation tout en maintenant une séparation galvanique avec le système de commande.
Les relais sont largement utilisés dans les machines industrielles, les lignes de production, les installations électriques, les systèmes de chauffage, de ventilation et de climatisation, ainsi que dans les démarreurs de moteurs. Leur objectif n’est pas seulement de répondre à un signal, mais aussi de protéger l’équipement, de mettre en œuvre une logique d’automatisation ou d’assurer la sécurité du système.
Un relais industriel typique est bien plus qu’un simple composant marche/arrêt. Selon sa configuration, il peut servir de protection, de compteur de rapport cyclique, d’amplificateur de signal ou même d’interface entre des systèmes à basse tension et des circuits à haute puissance.
Les types de relais les plus courants dans les applications industrielles
- Relais électromagnétique : un classique de l’automatisation – utilisé pour contrôler les moteurs, les chauffages, l’éclairage. Facile d’accès, simple à diagnostiquer, abordable.
- Relais bistable : maintient l’état lorsque l’alimentation est coupée. Utile lorsque vous souhaitez économiser de l’énergie ou conserver le dernier état après une coupure de courant.
- Relais de sécurité : destiné à contrôler les circuits d’arrêt d’urgence et les circuits de protection. Répond à des normes strictes (par exemple SIL, PL) et fonctionne de manière fiable dans des situations dangereuses.
- Relais temporisé : avec activation ou désactivation retardée. Utilisé, par exemple, dans les démarrages progressifs, les systèmes de ventilation ou les commandes séquentielles.
- Relais à semi-conducteurs (SSR) : sans contact, rapide, résistant aux vibrations et à l’usure mécanique. Utilisé là où une longue durée de vie et des commutations marche/arrêt fréquentes sont importantes (par exemple, sur les lignes d’emballage).
- Relais de tension : relais 12V, relais 24V, relais 230V : sélectionnés en fonction de la tension de commande – essentiels pour l’intégration dans les systèmes d’alimentation et de protection existants.
Comment choisir un relais industriel pour un appareil spécifique ?
- Précisez la fonction du relais dans le circuit: Doit-il mettre le moteur en marche ? Couper l’alimentation en cas de défaillance du signal ? Maintenir le dernier état après une coupure de courant ? Comprendre la tâche du relais permet de limiter le choix du type (par exemple, bistable, temporisé, de sécurité).
- Zidentyfikuj parametry przekaźnika:
- tension de la bobine – généralement 12V, 24V, 230V ;
- courant et tension de contact – adaptés à la charge (par exemple, moteur, appareils de chauffage) ;
- configuration des contacts – NO, NC, commutation (SPDT) ;
- temps de réponse – ce qui n’est pas négligeable dans les applications dynamiques.
- Tenez compte de l’environnement de travail : L’humidité, la poussière, les vibrations et la température sont autant de facteurs qui influent sur la durabilité et la fiabilité. Pour les environnements difficiles, envisagez des relais hermétiques ou à semi-conducteurs.
- Vérifiez les exigences normatives: les applications des machines peuvent être soumises à des règles de sécurité – par exemple, EN ISO 13849 pour la fonction d’arrêt d’urgence. Dans ce cas, un relais de sécurité certifié sera le seul choix acceptable.
- Pensez à la facilité d’entretien : Des relais interchangeables sur un rail DIN, avec indication par LED et test de fonctionnement, facilitent la maintenance et minimisent les temps d’arrêt.
Relais moteur – sélection, exemple pratique
Exemple : contrôle d’un moteur triphasé de 3 kW dans une installation industrielle. Le relais combiné doit être capable de supporter le démarrage et la mise en marche de la charge inductive. Dans ce cas, un relais électromagnétique standard avec une réserve de courant adéquate n’est pas suffisant. La solution recommandée est un ensemble contacteur + relais auxiliaire ou un relais avec fonction de démarrage progressif.
Le tableau ci-dessous résume des exemples de sélection de relais pour des applications sélectionnées :
| Application | Type de relais | Commentaires |
|---|---|---|
| Démarrage du moteur 3-5,5 kW | Electromagnétique + contacteur | Charge inductive – réserve de courant nécessaire |
| Eclairage LED 230V | Relais à semi-conducteurs (SSR) | Pas d’étincelles, longue durée de vie |
| Circuit d’arrêt d’urgence | Relais de sécurité | Conformité requise avec la norme EN ISO 13849 |
| Contrôle du système CVC | Relais 24V bi-stable | Facteur de marche – commutation peu fréquente, économie d’énergie |
Le choix d’un relais ne doit pas être basé uniquement sur le courant de contact du catalogue. Afin de sélectionner la bonne solution, il est nécessaire de combiner une analyse de la fonction de l’appareil, des conditions environnementales, ainsi que de bénéficier des connaissances pratiques d’un spécialiste. De plus, en cas de doute, il vaut la peine de profiter d’une assistance technique professionnelle – telle que celle proposée par RGB Electronics – qui peut réduire considérablement les temps d’arrêt et éviter des erreurs coûteuses.
