Câbles d’alimentation dans l’automatisation industrielle – que faut-il savoir ?

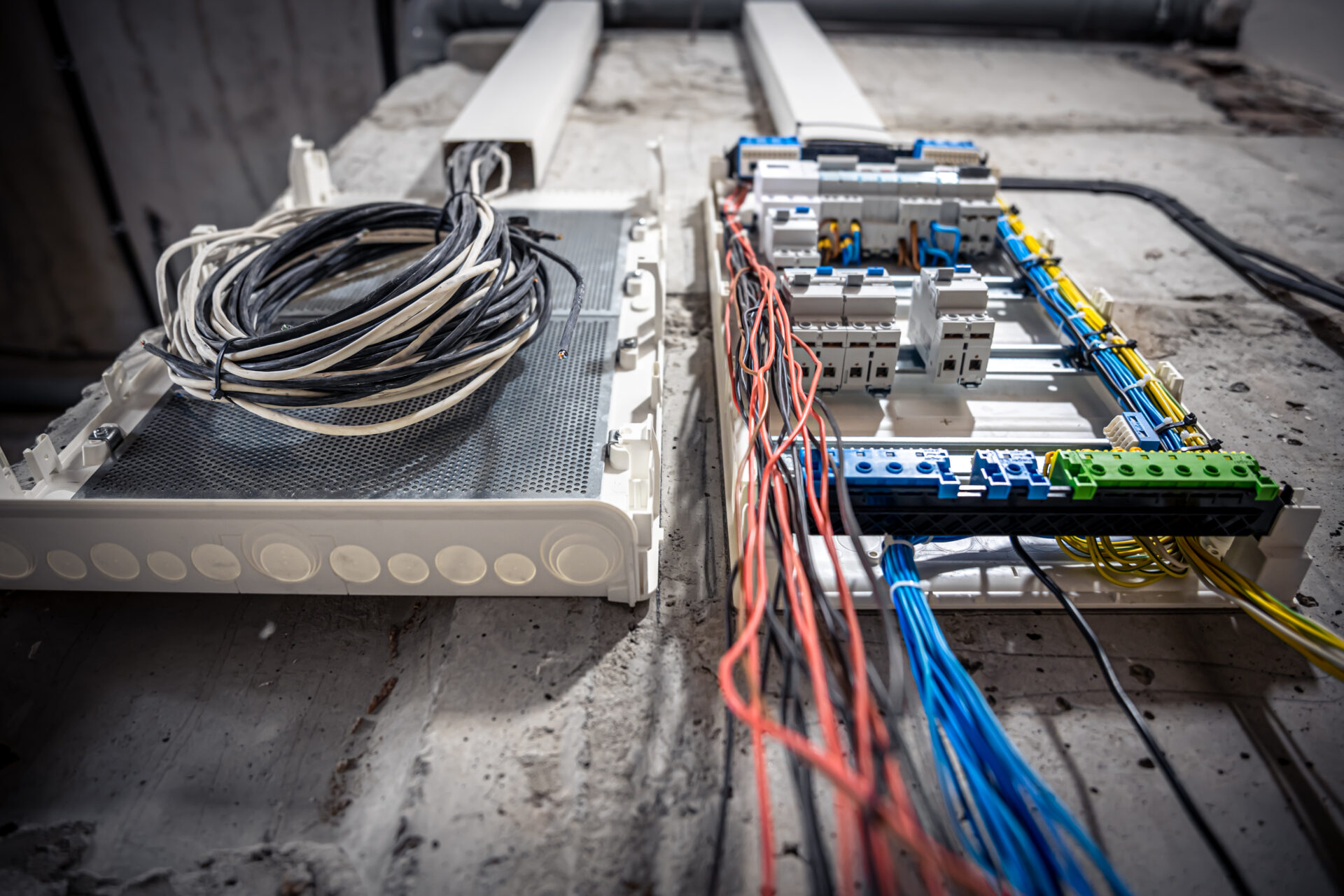

Le choix du bon câble d’alimentation dans l’industrie ne se limite pas à la sélection de la tension et de la prise. En particulier dans un environnement de production, où l’équipement fonctionne en continu et où les charges peuvent atteindre des valeurs maximales pendant de longues périodes, un mauvais câble représente non seulement un risque pour l’équipement, mais aussi un risque potentiel de temps d’arrêt.
Le câble d’alimentation 230V utilisé dans l’automatisation industrielle doit répondre à certaines normes en matière de section, de résistance à la température ou de flexibilité. Dans cet article, nous examinons les types de câbles les plus couramment utilisés, leurs désignations et leurs applications – des meuleuses aux systèmes de contrôle complexes en passant par les alimentations.
Nous comparerons également les câbles utilisés dans un cadre domestique – par exemple, le cordon d’alimentation d’un ordinateur ou d’un téléviseur – avec les exigences de l’industrie. Les différences sont importantes, tant en termes de sécurité que de durée de vie.
Principales caractéristiques des câbles d’alimentation utilisés dans l’automatisation
- Section du conducteur : elle est choisie en fonction de l’intensité du courant. Un câble d’alimentation typique de 3×2,5 mm² est courant lorsqu’il s’agit d’alimenter un équipement monophasé, tel qu’un appareil de chauffage ou une pompe.
- Isolation et gaine extérieure : les câbles industriels doivent être résistants aux huiles, à l’abrasion, aux rayons UV et aux températures élevées. Les câbles de type H07RN-F ou YY répondent à ces exigences.
- Longueur et chutes de tension : Plus le câble est long, plus il est important d’avoir la bonne section pour éviter les chutes de tension – ce qui est crucial pour les longs parcours de câbles dans les halls de production.
- Terminaisons (fiches) : Dans les applications de service, il est courant de trouver un câble d’alimentation avec une fiche, bien que les solutions fixes (boîte de câble, connecteur industriel) soient plus souvent préférées dans les équipements stationnaires.
- Construction du câble : Le cuivre toronné offre une plus grande flexibilité – appréciée pour les connexions fréquentes – mais les câbles monofilaires gainés sont plus durables dans les installations fixes.
Applications typiques et sélection des conduites d’alimentation
- Meuleuses, perceuses, outils électriques
Le câble d’alimentation d’une meuleuse d’angle est idéal : flexible, renforcé de caoutchouc, généralement à trois conducteurs avec une section de 1,5 à 2,5 mm². - PLC, panneaux HMI
En raison de la précision de l’alimentation électrique et de la délicatesse des systèmes, il est préférable d’utiliser des câbles blindés et rigides d’une classe de tension de 300/500 V. - Alimentations et tableaux de distribution à découpage
Un câble d’alimentation de 3×2,5 mm², souvent terminé par des douilles – adaptées au montage sur des blocs de jonction – est standard. - Infrastructure de bureau (ordinateurs, écrans)
Un câble d’alimentation à 2 ou 3 broches est utilisé ici, avec une fiche IEC C13 ou C7. Il diffère sensiblement des câbles industriels : l’isolation est plus fine et moins résistante aux influences extérieures. - Équipement de mesure et d’essai sur
C’est là qu’un câble d’alimentation flexible avec fiche, d’une longueur de 1,5 à 2 m, s’avère utile et peut être rapidement branché et débranché pour divers essais fonctionnels.
Câbles industriels et câbles domestiques – principales différences
D’une part, nous avons un câble d’alimentation pour un téléviseur ou un ordinateur – fin, esthétique, optimisé pour une utilisation en intérieur. D’autre part, des câbles industriels conçus pour la durabilité et la sécurité dans des environnements difficiles.
Comparaison des câbles 230V :
| Fonctionnalité | Accueil | Industriel |
|---|---|---|
| Isolation | PVC standard | Caoutchouc, PUR, PVC renforcé |
| Coupe transversale | 0,75 à 1,5 mm² | 1,5-4 mm² (ou plus) |
| Température de fonctionnement | jusqu’à 70°C | jusqu’à 90-120°C |
| Résistance chimique | Faible | Haut |
| Durée de vie | 5-10 ans |
15 ans et plus |
Lorsque vous choisissez le câble d’alimentation qui conviendra le mieux à votre maison, vous pouvez être guidé par la commodité et l’esthétique. Dans le domaine de l’automatisation industrielle, ce sont la fiabilité et l’adaptation à l’environnement de travail qui comptent avant tout.
