Automates modulaires – que faut-il savoir ?
Les automatesprogrammables industriels (API) font partie des composants de base de l’automatisation industrielle. En raison de la souplesse de leur architecture, nombre d’entre eux fonctionnent sur une base modulaire. Cela permet aux ingénieurs et aux techniciens de maintenance d’adapter la configuration de l’automate aux besoins spécifiques de l’application – en termes de nombre d’entrées/sorties, de types de signaux et de fonctionnalités du système.
Dans cet article, nous nous concentrerons sur les automates modulaires – leur conception, les types de modules et les principes de fonctionnement. Nous discuterons en termes simples et techniquement précis de ce que l’on peut attendre d’un automate programmable standard et de la manière d’identifier les modules défectueux qui doivent être réparés ou remplacés.
Les systèmes PLC basés sur des modules se retrouvent dans les usines de production, les lignes d’assemblage, les stations d’emballage, les systèmes de chauffage, de ventilation et de climatisation ou les systèmes de manutention. Leur modularité augmente non seulement l’évolutivité du système, mais facilite également le diagnostic et l’entretien.
Types de modules dans les automates et leurs fonctions
- Module CPU
C’est le cœur du système. Il est responsable de l’exécution du programme, du traitement des données, de la communication avec les autres modules et de la gestion de la mémoire. Il est souvent intégré aux ports de communication et au panneau de commande.
- Module d’entrée PLC
Il est utilisé pour enregistrer les signaux provenant de capteurs et de dispositifs de terrain tels que des contacts, des cellules photoélectriques ou des thermocouples. Il peut fonctionner avec des signaux numériques et analogiques.
- Module de sortie PLC
Il est chargé de transmettre les signaux de commande aux actionneurs – vannes, moteurs, relais ou voyants lumineux.
- Module de communication
Permet la communication avec d’autres dispositifs tels que des panneaux IHM, d’autres automates ou des systèmes SCADA. Prend en charge les protocoles de communication tels que PROFIBUS, Modbus, Ethernet/IP ou Profinet.

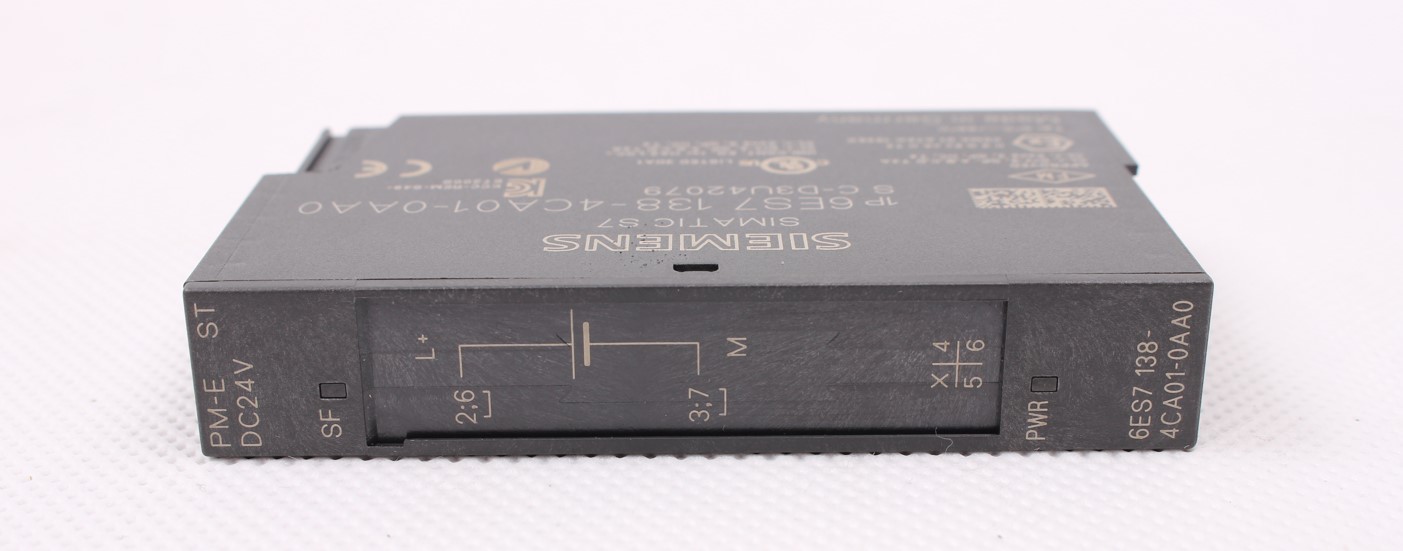

- Module d’alimentation
Fournit la tension de fonctionnement à l’ensemble de la structure du contrôleur. Il peut s’agir d’un module séparé ou intégré à l’unité centrale.
- Module d’extension PLC
Il permet d’étendre le système avec des entrées, des sorties ou des fonctions spécialisées supplémentaires – par exemple, des compteurs à grande vitesse, des contrôleurs PID ou le fonctionnement d’un encodeur.
Comment fonctionnent les automates modulaires et comment sont-ils construits ?
- Modularité – dans un module PLC, chaque composant a une fonction spécifique. Le montage sur rail (rack ou DIN) permet de combiner différents modules côte à côte et de créer des configurations individuelles. C’est un avantage par rapport aux contrôleurs compacts, où l’expansion est souvent limitée ou impossible.
- Communication interne – les modules communiquent avec l’unité centrale par l’intermédiaire du bus système. Ce bus transporte les données opérationnelles et l’alimentation entre les modules. Le maintien de la synchronisation et de l’intégrité des données est crucial pour le bon fonctionnement du système.
- Programmation – L’automate programmable peut être configuré dans des langages tels que LAD (diagramme en échelle), FBD (diagramme de blocs fonctionnels) ou STL (langage d’instructions). L’automate exécute une boucle de programme cyclique : il lit les entrées, traite la logique et génère les sorties correspondantes.
- Diagnostic – la plupart des modules PLC modernes sont dotés de fonctions d’autodiagnostic et permettent de surveiller l’état des entrées et des sorties, la température, les surcharges et les erreurs de communication.
- Boîtier et montage – Les modules API sont conçus pour un montage rapide sur rail DIN. Cette solution facilite l’entretien, réduit les temps d’arrêt et accélère le remplacement des composants en cas de défaillance.
Symptômes de défaillance et sélection des modules PLC dans la pratique
Les professionnels de la maintenance sont confrontés à toute une série de défaillances des modules PLC – des classiques courts-circuits et brûlures sur les modules de sortie aux ruptures de connexions de communication, en passant par la perte de signaux provenant des modules d’entrée. Les défaillances peuvent résulter de surcharges, d’interférences électromagnétiques, d’erreurs d’installation ou de dommages mécaniques.
Afin de sélectionner le bon module interchangeable ou d’étendre un système existant, il convient de prêter attention aux points suivants :
- le type de signaux : analogiques ou numériques,
- le type et la tension d’alimentation,
- et la compatibilité avec les CPU,
- le nombre de canaux requis,
- le fabricant et la série du contrôleur.
Chez RGB Elektronika, nous proposons non seulement la vente de modules pour automates programmables, mais aussi leur entretien professionnel et leur remise en état. Nos techniciens sont en mesure de rétablir la fonctionnalité des systèmes en peu de temps, ce qui permet de réduire considérablement les temps d’arrêt de la production.
Un automate modulaire bien conçu peut fonctionner sans problème pendant des années, à condition d’être correctement configuré, protégé et entretenu régulièrement.
