Communication industrielle – comment les protocoles RS-232, RS-485, CAN et Modbus TCP se comparent-ils ?

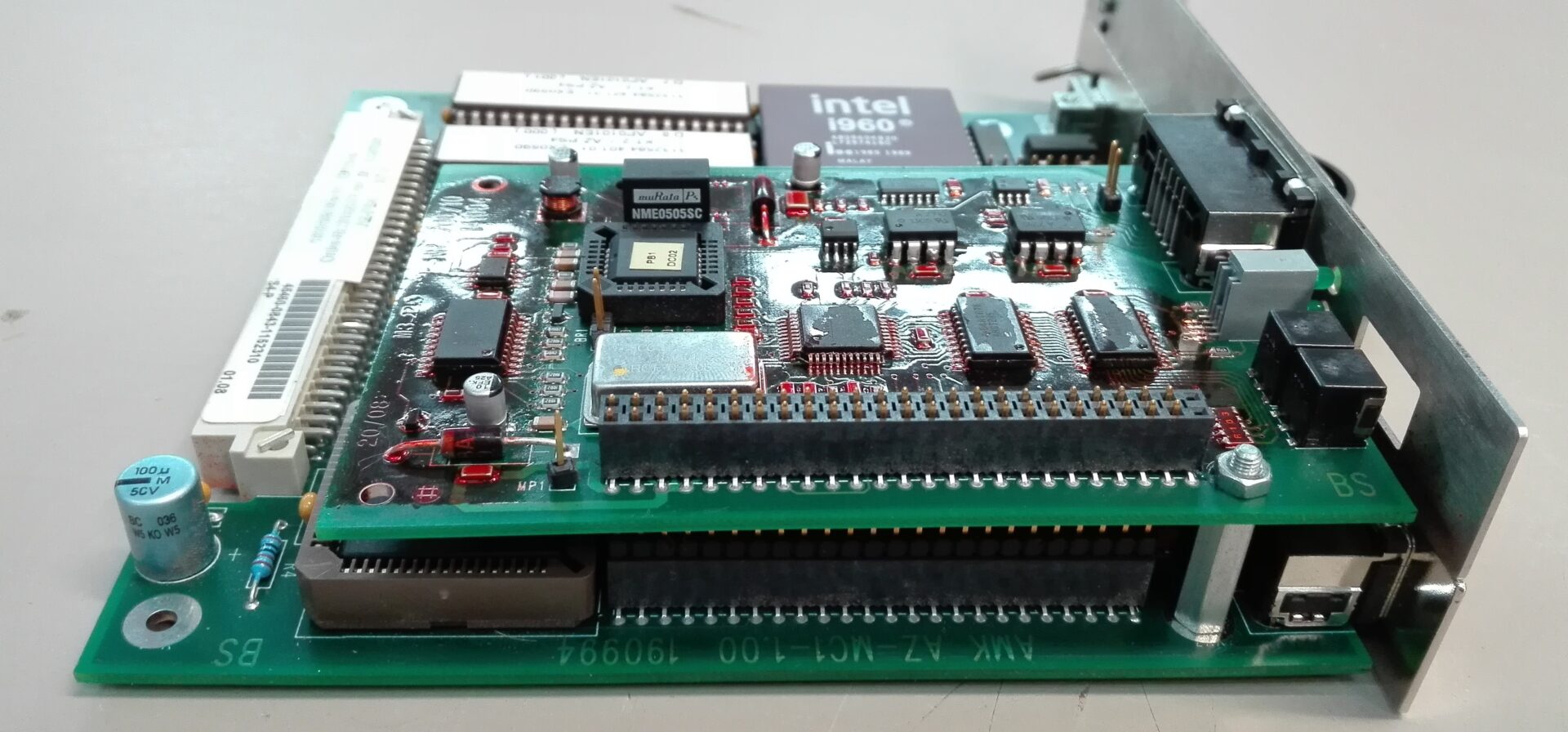

La communication industrielle est la base sur laquelle reposent tous les systèmes de contrôle et d’automatisation dans les usines de production. Sans un échange de données stable, la collaboration entre les appareils – automates, variateurs, IHM, capteurs ou systèmes SCADA – ne fonctionne tout simplement pas. C’est pourquoi la compréhension des différences entre les normes les plus couramment utilisées, telles que RS-232, RS-485, CAN bus ou Modbus TCP, est nécessaire non seulement pour les intégrateurs, mais aussi pour les équipes de maintenance.
Dans cet article, nous comparons ces quatre solutions – leurs capacités, leurs limites et leurs applications pratiques dans un environnement industriel. Sans trop de théorie, mais dans le contexte de scénarios réels où le choix du bon protocole peut affecter la fiabilité de l’ensemble de la chaîne de production.
Ce n’est pas seulement le type de connecteur ou la vitesse de transmission qui comptent, mais aussi des questions telles que l’immunité au bruit, la capacité d’intégrer plusieurs appareils, la longueur de la ligne de communication ou le choix entre une transmission en série et une transmission Ethernet.
Communication industrielle RS-232 vs RS-485 – similitudes et différences
- Type de communication : RS-232 est une connexion point à point, tandis que RS-485 permet la configuration maître-esclave et le fonctionnement de plusieurs appareils sur un seul bus.
- Distance de transmission : RS-232 offre une connexion stable sur une distance allant jusqu’à 15 m, RS-485 jusqu’à 1 200 m (à faible vitesse de transmission).
- Immunité aux interférences : L’interface différentielle RS-485 est plus performante dans les environnements industriels – elle atténue les interférences et permet de fonctionner sur de longs câbles.
- Popularité : RS-232 est souvent utilisé dans les systèmes plus anciens, pour les diagnostics locaux, tandis que RS-485 domine dans les installations modernes, par exemple avec les appareils Modbus RTU.
| Paramètres | RS-232 | RS-485 |
|---|---|---|
| Topologie | Point – point | Multipoint (bus) |
| Récepteurs | 1 | jusqu’à 32 |
| Longueur de la ligne | jusqu’à 15 m | jusqu’à 1200m |
| Immunité CEM | Faible | Haut |
Protocoles de communication dans le domaine de l’automatisation – pourquoi est-il important de connaître Modbus TCP et CAN bus ?
- Modbus TCP: Il s’agit d’un protocole basé sur une architecture client-serveur, fonctionnant au niveau de la couche Ethernet. Il permet un transfert de données rapide et relativement facile à intégrer entre les appareils. Il est utilisé dans les produits de Siemens (siemens modbus tcp), Schneider, Beckhoff, entre autres.
- CAN (Controller Area Network): Il s’agit généralement d’un protocole de bus, avec des temps de réponse courts et une grande tolérance aux pannes de transmission. Dans le domaine de l’automatisation, il est principalement présent dans les applications mobiles, la robotique et les véhicules autoguidés. Il fonctionne bien dans un environnement de contrôle distribué.
- Modbus TCP vs communication série (RS) : Les protocoles Ethernet prennent le dessus dans les systèmes industriels IoT ou SCADA, où l’accès au niveau du réseau et l’intégration plus facile avec les serveurs de données sont importants.
- Intégration des contrôleurs: Le choix du protocole dépend du fait que vous avez affaire à un automate central ou à une architecture distribuée. Pour les appareils distants – CAN et RS-485, pour les réseaux de production – Modbus TCP.
Comment choisir le bon type de communication industrielle ?
Les systèmes d’automatisation modernes exigent une certaine flexibilité dans le choix des protocoles et des méthodes de transmission des données. D’une part, nous avons affaire à des dispositifs anciens qui n’ont pas été mis à jour depuis de nombreuses années, d’autre part à des solutions d’informatique de pointe et à l’Ethernet industriel.
RS-232 est simple mais limité. RS-485 est souvent le “juste milieu” dans les installations plus anciennes. CAN fonctionne bien lorsque la tolérance aux pannes et l’échange rapide de données entre plusieurs appareils sont importants. Modbus TCP, quant à lui, s’impose partout où l’intégration avec le réseau plus large de l’usine est nécessaire – en particulier dans les environnements basés sur des systèmes SCADA et des bases de données distribuées.
La meilleure approche consiste à comprendre les conditions qui prévalent dans l’application spécifique – distances de transmission, environnement d’interférences, exigences de vitesse et de fiabilité et type d’appareils utilisés. Ce n’est qu’ensuite que le choix du bus et du protocole sera techniquement et économiquement judicieux.
