Alimentation DIN – qu’est-ce que c’est et pourquoi est-elle utilisée dans l’automatisation industrielle ?

L’alimentation DIN est un élément de base de toute armoire de commande. Sa tâche principale est de fournir une tension stabilisée aux composants d’automatisation – automates, capteurs, relais ou dispositifs IHM. Le nom “DIN” provient de la méthode de montage : l’alimentation est installée sur un rail DIN standard (conforme à la norme DIN EN 60715), couramment utilisé dans les tableaux de distribution industriels.

Les alimentations industrielles pour rail DIN sont conçues pour fonctionner dans des environnements difficiles tels que des températures ambiantes élevées, des vibrations ou des interférences électromagnétiques. Elles offrent différentes tensions de sortie : les plus courantes sont l’alimentation 24V DIN et l’alimentation 12V DIN rail, mais des versions 5V (alimentation 5V DIN) et d’autres sont également disponibles.

Pourquoi cette solution est-elle si populaire ? Pour plusieurs raisons :

  • installation simple et rapide,
  • conception modulaire – extension facile du système,
  • une grande fiabilité dans les applications industrielles,
  • la disponibilité de nombreuses variantes de tension et de puissance.

Une alimentation industrielle DIN typique alimente les segments de contrôle dans les installations de lignes de production, les machines à commande numérique, les systèmes CVC ou les applications d’automatisation des bâtiments.

Alimentation sur rail DIN

Types d’alimentation sur rail DIN – les variantes les plus courantes

  • Alimentation 24V sur rail DIN – la plus courante dans les systèmes d’automatisation, en raison de sa compatibilité avec la plupart des dispositifs de contrôle et d’actionnement.
  • Alimentation 12V sur rail DIN – utilisée pour les applications nécessitant une tension plus faible, telles que les systèmes de vidéosurveillance ou les composants de signalisation.
  • Alimentation 5V sur rail DIN – l’alimentation de choix pour les circuits logiques et les composants électroniques à faible tension de fonctionnement.
  • Modules tampons et redondants – assurent la continuité de l’alimentation en cas de panne de courant ou de défaillance de la source principale.
  • Alimentations réglables – permettent une légère correction de la tension de sortie (par exemple ±10%), ce qui est utile pour compenser les chutes de tension sur les longs câbles.

Le choix d’un type spécifique d’alimentation dépend des caractéristiques de l’installation et des paramètres de l’équipement alimenté. Exemple : les alimentations redondantes avec une fonction d’alarme de court-circuit ou de surchauffe sont souvent utilisées dans les systèmes critiques.

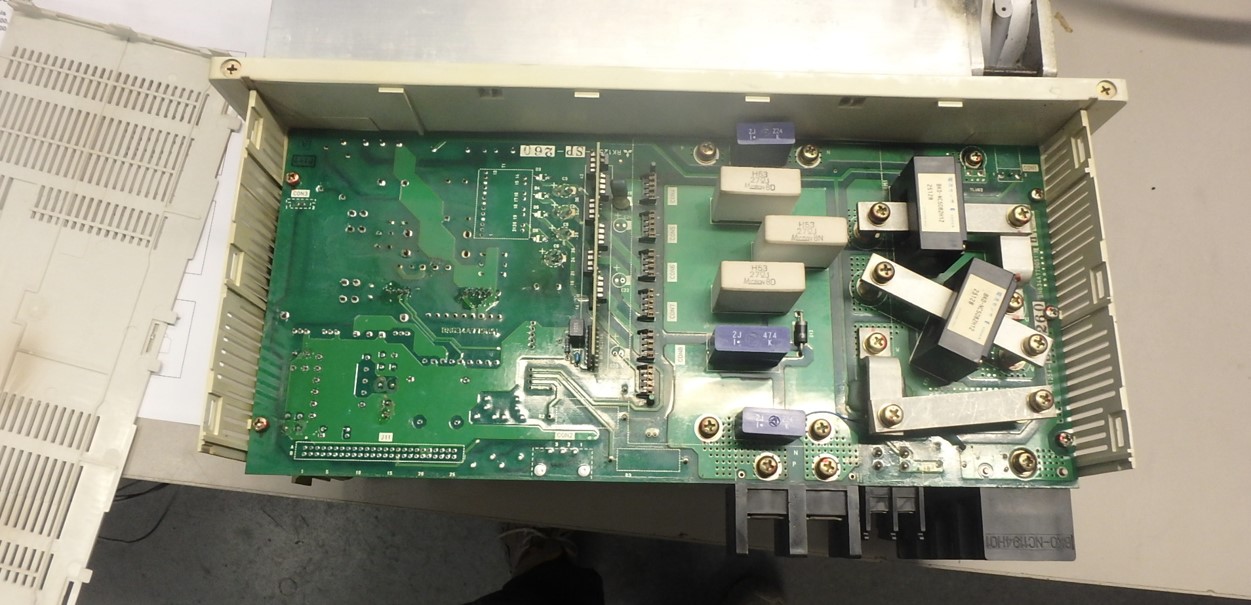

Alimentation électrique RVB DIN réparable Électronique

Montage d’une alimentation sur rail DIN – les bonnes pratiques et les pièges les plus courants

5 Règles de montage de l’alimentation DIN – sans HTML :

  • Sélection en fonction de la demande
    Une tension trop basse ou une capacité de courant insuffisante de l’alimentation électrique entraîne un fonctionnement instable de l’équipement. Une réserve de puissance de 20 à 30 % par rapport à la charge totale est recommandée.
  • Section de fil adéquate
    Des fils trop fins peuvent s’échauffer et provoquer des chutes de tension, ce qui est particulièrement important dans les systèmes à 24 V CC.
  • Refroidissement approprié
    Veillez à ce que la circulation d’air autour du bloc d’alimentation soit suffisante lors de l’installation. Si l’équipement est trop serré dans l’armoire de commande, la température de fonctionnement augmente et la durée de vie de l’équipement diminue.
  • Boîtier et protection IP
    Dans les zones exposées à l’humidité, à la poussière ou à des environnements agressifs, il faut utiliser des blocs d’alimentation avec une classe de protection plus élevée ou des couvercles supplémentaires.
  • Isolation et filtrage
    Pour les systèmes contenant à la fois des dispositifs numériques et analogiques, il est utile d’utiliser des alimentations séparées ou des filtres de bruit pour améliorer la stabilité opérationnelle.

Le montage d’une alimentation DIN est bien plus qu’une simple mise en place sur un rail – c’est une étape d’intégration bien pensée dans le système d’alimentation qui détermine la fiabilité de l’ensemble de l’installation.

Alimentations montées sur rail DIN

Normes d’alimentation et sélection de l’alimentation en pratique

Les systèmes d’automatisation industrielle sont généralement basés sur des normes de 24 V CC et, dans certaines applications, également de 12 V ou de 5 V CC. L’alimentation industrielle de 24 V est presque universelle : elle alimente les capteurs, les relais, les actionneurs pneumatiques avec vannes, les modules d’entrée/sortie et le panneau de commande.

Sélection d’une alimentation DIN :

  • La consommation totale de courant de tous les appareils du système est vérifiée.
  • Le type de charge – résistive, inductive, mixte – est pris en compte.
  • La tolérance à la tension des récepteurs est étudiée.
  • Les conditions de fonctionnement sont prises en compte : température, surcharges momentanées, poussière.

Dans la pratique, les techniciens de maintenance commandent plusieurs alimentations pour rail DIN comme pièces de rechange – pour remplacer rapidement un module défectueux. Il est donc courant de voir des alimentations 24V sur rail DIN en stock avec une gamme de puissances allant de 30-50 W pour des unités individuelles à 240 W ou plus pour alimenter des zones de contrôle étendues.

Qu’est-ce qu’une alimentation DIN ? Ce n’est pas le nom d’une norme de tension, mais une façon pratique d’organiser les sources d’énergie sous forme de modules montés sur rail, ce qui permet une organisation ordonnée de l’armoire de commande.
