Alimentation à découpage – qu’est-ce que c’est et comment ça marche ?
Une alimentation à découpage est un composant essentiel de presque toutes les machines industrielles, des automates programmables aux modules d’E/S, en passant par les onduleurs et les panneaux IHM. Sa tâche consiste à convertir la tension d’alimentation (CA ou CC) en une tension de sortie stable – généralement 5V, 12V ou 24V CC. Leur popularité est due à leur conception compacte et à leur rendement élevé, souvent supérieur à 85 %.
Une alimentation électrique bien choisie garantit le fonctionnement ininterrompu des composants d’automatisation, mais, comme tout composant électronique, elle peut s’user. Cela se manifeste par des redémarrages aléatoires du système, l’absence d’initialisation des composants ou un fonctionnement instable des circuits logiques. Il est donc utile de comprendre en quoi consiste une telle alimentation, comment la diagnostiquer et quand il convient d’envisager un service professionnel d’alimentation électrique.

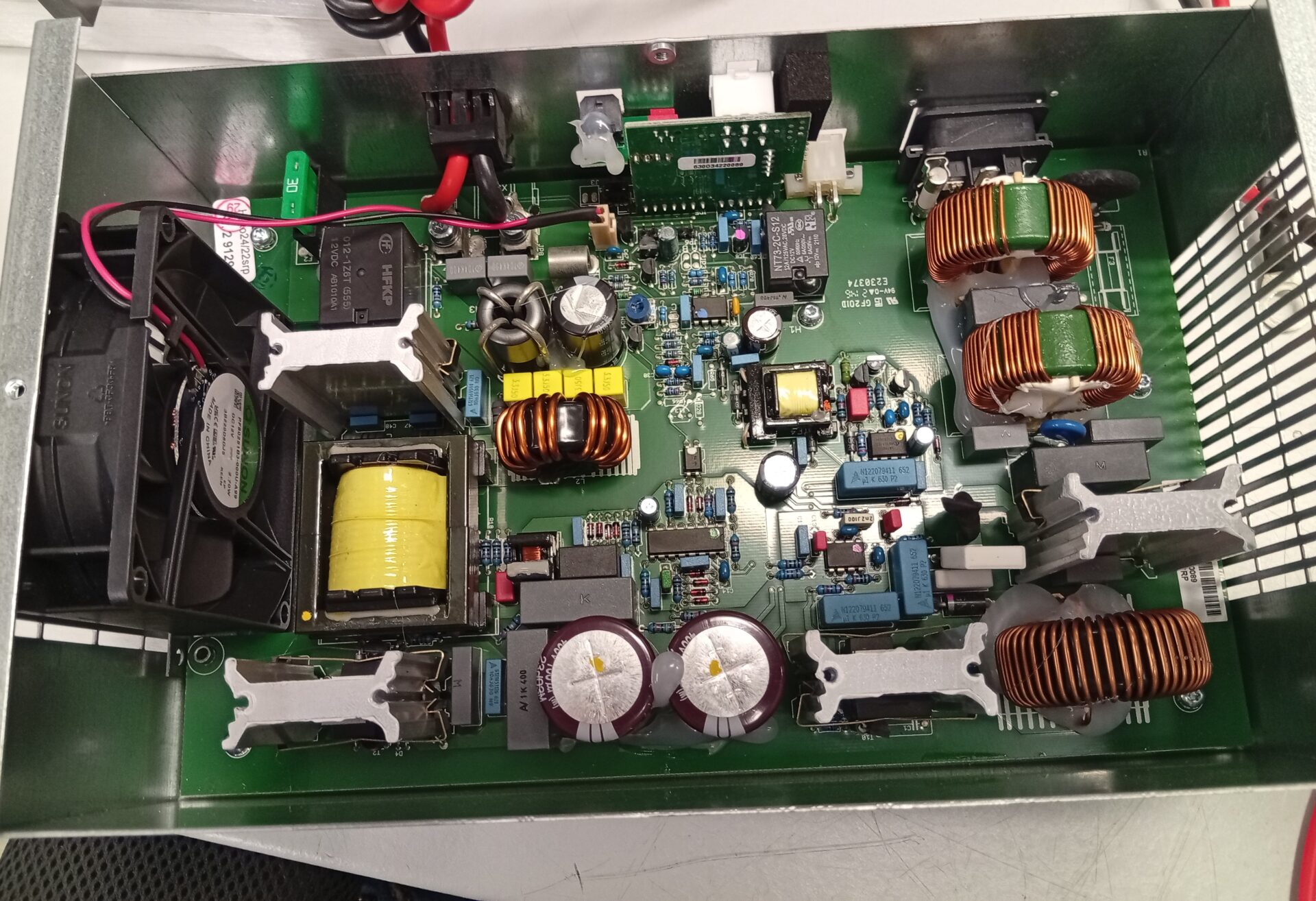

Construction d’une alimentation à découpage – que trouve-t-on à l’intérieur ?
La conception de l’alimentation à découpage diffère des solutions classiques à base de transformateurs – l’élément clé est l’alimentation à découpage (SMPS), qui fonctionne à haute fréquence.
- Redresseur et filtre d’entrée – responsables du pré-nettoyage et du lissage de la tension provenant du secteur.
- Transistors de puissance (MOSFET, IGBT) – essentiels pour le fonctionnement par impulsions ; ils commutent la tension à haute fréquence.
- Transformateur à ferrite – fonctionne à des fréquences beaucoup plus élevées qu’un transformateur classique, ce qui permet de réduire la taille et le poids.
- Circuit de redressement et de filtrage de la sortie – assure une tension continue stable à la sortie (par exemple 5V, 12V, 24V).
- Bloc de contrôle et de protection – contrôle la température, le courant et la tension, souvent avec une fonction d’arrêt automatique en cas de dépassement.
Alimentation à découpage – à quoi sert-elle dans les systèmes industriels ?
- Alimentation à découpage 24V: la variante la plus courante dans l’industrie – elle alimente les automates, les relais, les capteurs et les actionneurs.
- Alimentation pulsée 12V: utilisée dans les systèmes de transmission de données, les équipements de communication ou les systèmes logiques existants.
- Alimentation à découpage 5V: principalement utilisée dans la logique de contrôle, les contrôleurs IHM, les modules de mémoire et les dispositifs de communication (RS232, USB, etc.).
Chacune de ces tensions a une fonction spécifique. Une erreur de sélection ou un fonctionnement instable du système d’alimentation peut entraîner des pannes intermittentes de l’équipement ou des dysfonctionnements de l’automatisation.
Les défaillances et les symptômes les plus courants des alimentations à découpage
- Pas de tension à la sortie : peut être dû à des transistors de puissance grillés ou à un transformateur défectueux.
- Tension de sortie inférieure à la tension nominale : souvent causée par des condensateurs de filtrage défectueux.
- Fluctuations de tension : problèmes au niveau du système de contrôle – PFC défectueux ou rétroaction défectueuse.
- Surchauffe du boîtier : indique une surcharge ou un ventilateur défectueux (le cas échéant).
- Sons étranges, tic-tac : il s’agit d’un symptôme typique d’un court-circuit de sortie ou de problèmes d’oscillateur.
| Symptôme | Cause |
|---|---|
| absence de tension | transistor défectueux, fusible, pont redresseur défectueux |
| tension pulsée | condensateurs ou composants de rétroaction endommagés |
| ne démarre pas sous charge | Défaut de courant dans le système, starter défectueux |
Réparation et entretien des alimentations à découpage – quand confier l’équipement à des spécialistes ?
Il n’est pas toujours possible de réparer soi-même une alimentation à découpage, surtout lorsqu’il s’agit d’alimentations de forte puissance dotées de systèmes de protection étendus. Des activités telles que le remplacement de transistors, le soudage de composants CMS ou la mesure de convertisseurs à haute fréquence requièrent de l’expérience et l’équipement adéquat.
Chez RGB Elektronika, nous assurons une maintenance professionnelle des blocs d’alimentation pour les systèmes d’automatisation industrielle. Nous diagnostiquons les défauts, effectuons des tests de tension, des tests de charge et, après réparation, chaque unité d’alimentation est soumise à une procédure de test fonctionnel. Qu’il s’agisse d’une alimentation à découpage de 5V, 12V ou 24V, nous sommes en mesure de la remettre en service avec une stabilité et une sécurité opérationnelles totales.
L’alimentation électrique est un composant dont la défaillance peut entraîner l’arrêt de toute une chaîne de production. C’est pourquoi il est judicieux d’adopter une approche systémique pour sa réparation – avec des connaissances, de l’expérience et des installations de laboratoire appropriées.
